Product Details:
Payment & Shipping Terms:
|
Usage: | Oil,Water,drill Rig | Power: | Electric |
---|---|---|---|
Pressure: | High Pressure | Structure: | Piston Pump |
Fuel: | Diesel | Standard Or Nonstandard: | Standard |
Type: | Mud Pump | Color: | Red And So On |
Material: | Cast Iron/stainless Steel Mud Suction Pump,Chrome Alloy | Warranty: | 12 Months |
Product Name: | Mud Pump | Oem: | Can Be Accept |
Condition: | New |
Qingdao National Premium Oilwell Machinery Co.,Ltd
www.premiumrigparts.com www.premiummudpump.com
As fully independent subsidiary within the KCA Deutag Group, Bentec designs, manufactures and delivers reliable, safe and efficient rigs and equipment for oil, gas and geothermal drilling in the harshest and most hostile environments around the world. By combining these prime solutions with extensive services ranging from 24/7 field support to a sophisticated training offering Bentec is a true vertically integrated systems provider.
Everything we do is oriented to our core values above all to our strict health, safety and environment (HSE) policies.
With Bentec, our international customers can count on truly flexible drilling solutions that are made to measure their complex requirements. Every project – from planning to commissioning – is accompanied by a dedicated project team consisting of highly skilled and specialised Bentec employees. All of Bentec’s first-rate drilling solutions are designed to increase efficiency so that our customers can benefit from significantly less operation costs and rig downtime.
Banking on a significant industry experience of more than 125 years, Bentec is in the best position to deliver the solutions the industry is seeking. It has developed many new technologies to enable customers to more efficiently and profitably exploit oil and gas reservoirs – even in the most challenging environmental conditions. Just one example is Bentec’s Euromatic Rig developed in 2012, which addresses future demands of automated and remote rig operation. Every day, the company proves that its rigs and drilling equipment ‘made in Germany’ perform better than competitive solutions, also in the long term. The result: an unprecedented growth, making Bentec a real global player.
Bentec is headquartered in Bad Bentheim, Germany,
where it maintains production facilities of more than
100 000 m², including its ample Training Centre.
Additionally, we have production and service facilities
in Tyumen, Russia and Nizwa, Sultanate of Oman.

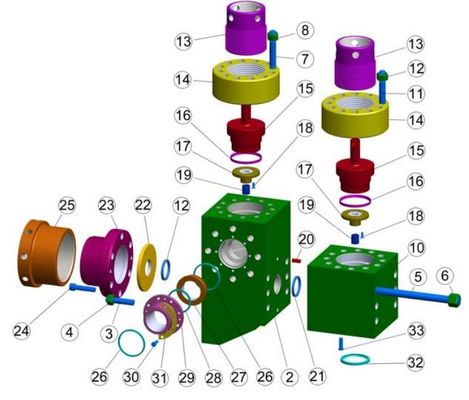

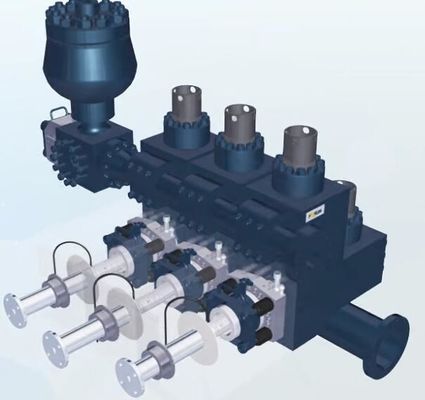

OILWELL A-850PT A-1100PT, A-1400PT,& A-1700PT | ||||

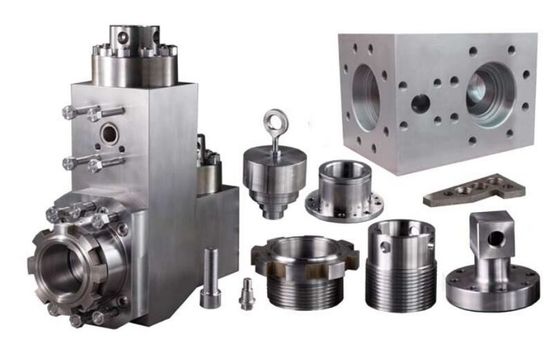

FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | Return To: Oilwell Index | |
OWFEMA8517PTCA | FLUID END MODULE COMPLETE ASSEMBLY | 3 | ||
1 | 10300181 | OWFEMA8517PT | FLUID END MODULE (STUDDED) -(INCLUDES ITEMS 1, 2-4, 5) | 3 |
2 | 4001892 | OWA8517PTDMS | STUD, DISCHARGE MANIFOLD | 12 |
3 | 75511754 | OWA8517PTDMSN | NUT 1 3/8-8 SF HVY HX | 12 |
4 | 49002837 | OWA8517PTPFS | STUD, FRAME 1 3/4-8 x 7 1/2 | 12 |
5 | 75510126 | PEP55 | NUT 1 3/4 -8 | 12 |
6 | 20100008 | 077170074203 | GASKET, LINER | 3 |
7 | 10300184 | PP602850 | PLATE, WEAR | 3 |
8 | 10300183 | OWA8517PTLA | ADAPTER, LINER | 3 |
9 | 10300185 | OWA8517PTLSR | RING, LINER SPACER | 3 |
10 | 10303092 | OWA8511PTLAN | NUT, LINER ADAPTER - FLA850-PT,A-1100PT | 3 |
10A | 10300182 | OWA1417PTLAN | NUT, LINER ADAPTER - FLA1400-PT, A-1700PT | 3 |
11 | 202000004 | OWVGI | BUSHING, VALVE GUIDE | 6 |
12 | 75632234 | CAPSCREW 5/8-11X 1-1/4 SELF LOCKING HX HD HT | 24 | |
13 | 10300004 | OWLV | GUIDE, VALVE | 6 |
14 | 10300011 | 077270076000 | GASKET, VALVE COVER | 6 |
15 | 10300005 | OWA8517PTCAP | COVER, VALVE | 6 |
16 | 99-609-345 | 99609345 | O RING (4 3/8 X 4 X 3/16 | 3 |
17 | 10300201 | 10300201 | GASKET | 3 |
10300186 | OWA1417PTLCS | SLEEVE, LINER CENTERING F/A-1400/1700 PUMPS | ||
10303091 | OWA8511PTLCS | SLEEVE, LINER CENTERING F/A-850/1100PT PUMPS | ||
18 | CAPSCREW, SUCTION MANIFOLD |
GARDNER DENVER PZ-7, PZ-8, PZ-9 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO GARDNER DENVER INDEX | |
1 | FEMPZ789CA | FLUID END MODULE COMPLETE ASSEMBLY (INCLUDES ITEMS 1-23) | 3 | |
1A | 200PZL029F | FEMPZ789 | FLUID END MODULE STUDDED - (INCLUDES 1-9 & 24) | 3 |
205PZL029D | ||||
02 | 79L188 | PZ789LCS | STUD, FRAME & LINER CLAMP | 24 |
03 | 50B36 | PZ789LCSN | NUT (FOR ABOVE) | 24 |
04 | 79L73 | PZ789GPFS | STUD, FRAME | 12 |
05 | 50AQ30 | PZ789GPFSN | NUT (FOR ABOVE) | 12 |
06 | 79AL6 | PZ789TRS | STUD, VALVE COVER | 48 |
07 | 50B34 | PZ789TRSN | NUT (FOR ABOVE) | 48 |
08 | 202PZL110 | PZ789DMS | STUD, DISCHARGE MANIFOLD | 12 |
09 | 50B34 | PZ789TRSN | NUT (FOR ABOVE) | 12 |
10 | 2011861 | PZ789EXPR | RING, VALVE COVER GASKET EXPANDER | 6 |
11 | 2011862 | 077670074900 | GASKET, VALVE COVER | 6 |
12 | 2007674 | PZ789VGI | BUSHING, VALVE GUIDE | 6 |
13 | 2011860 | PZ789VC | COVER, VALVE | 6 |
14 | 2011699 | PZ789FLG | RING, VALVE COVER THREADED | 6 |
15 | 2011857 | PZ789CAP | CAP, VALVE COVER LOCK | 6 |
16 | 2011701 | PZ789PL | PLATE, RETAINER | 6 |
17 | 2011700 | PZ789LVG | GUIDE, VALVE SUCTION | 3 |
19 | 95W2 | PZLVGAWASHER | WASHER, LOCK 1/2" 316SS | 6 |
19 | 655EE06S | PZLVGABOLT | SCREW 1/2"x1 3/4" 316SS HX HD C/S | 6 |
20 | 25AL35 | 077070074701 | GASKET, DISCHARGE MANIFOLD | 3 |
21 | 25G41 | 078070028300 | GASKET, SUCTION MANIFOLD | 3 |
22 | 1PV14 | PZ789LC | CLAMP, LINER | 3 |
23 | 2011706 | PZ789LVGA | ASSY., LOWER VALVE GUIDE (INCLUDES 12, 16 -19) | 3 |
24 | CAPSCREW, SUCTION MANIFOLD - NOT SHOWN |
MISSION "L" MODULE FOR PZ-10, PZ-11 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO GARDNER DENVER INDEX | |
FEMPZ1011ASSYSW | FLUID END MODULE COMPLETE ASSEMBLY (INCLUDES ITEMS 1-26) | 3 | ||
1 | 8477-1D | FEMPZ1011DISSW | DISCHARGE MODULE, STUDDED (INCLUDES ITEMS 1, 3-11) | 3 |
2 | 8477-2S | FEMPZ1011SUCSW | SUCTION MODULE, STUDDED - (INCLUDES ITEMS 2, 5, 6, 12 & 24) | 3 |
3 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | EMSF1000PFSN | NUT, DISCHARGE TO SUCTION STUD | 18 | |
5 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 72 |
6 | PZ789LCSN | NUT, THREADED RING STUD | 72 | |
7 | 4018-35 | PZ1011GPFSSW | STUD, POWER FRAME (SHORT) | 24 |
8 | PZ789LCSN | NUT, POWER FRAME STUD | 48 | |
9 | 4018-34 | PZ1011LCSSW | STUD, LINER RETAINER (LONG) | 24 |
10 | 4017-5 | PZ789DMSSW | STUD, DISCHARGE MANIFOLD | 12 |
11 | PZ789TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
12 | 8488-5 | PEP70 | DOWELL PIN | 6 |
13 | 2988 | 1290344 | SEAL, SUCTION TO DISCHARGE MODULE | 3 |
14 | 2930-08 | TOM JORDAN | SEAL, WEAR PLATE | 3 |
15 | 8477-3 | PZ1011WPSW | WEAR PLATE | 3 |
16 | 6477 | PZ1011LC | LINER RETAINER FLANGE | 3 |
17 | P-129 | 07207129 | VALVE COVER SEAL | 6 |
18 | 4018-88 | PEP73 | VALVE GUIDE SCREW | 12 |
19 | 4775R | OWA17VGASW | VALVE GUIDE (INCLUDES ITEMS 19, 23) | 6 |
20 | 4675-1A | OWA17VCASSYSW | VALVE COVER PLUG (INCLUDES ITEM 18-20 & 23) | 6 |
21 | 4475 | OWA17FLGSW | THREADED FLANGE | 6 |
22 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
23 | 4700-I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
24 | 4017-77 | SUCTION MANIFOLD CAPSCREW | 24 | |
25 | AJO-449R | 077070074701 | DISCHARGE MANIFOLD GASKET | 3 |
26 | 8014G520 | 078070028300 | SUCTION MANIFOLD GASKET | 3 |
PPHT304 | PISTON ROD ASSEMBLY 3 PIECE CLAMP STYLE | 3 | ||
PPHT204A | PISTON ROD | 3 | ||
PPHT204E | SUB ROD | 3 | ||
10305203 | STEEL CONNECTING STUD | 3 |
MISSION "L" MODULE FOR T-1300/T-1600 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO IDECO INDEX | |
8407-7A | FEMT1316ASSYSW | FLUID END MODULE COMPLETE ASSEMBLY | 3 | |
1 | 8407-7D | FEMT1316DISSW | DISCHARGE MODULE, STUDDED | 3 |
2 | 8407-11S | FEMT1316SUCSW | SUCTION MODULE, STUDDED | 3 |
3 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | EMSF1000PFSN | NUT, DISCHARGE TO SUCTION MODULE STUD | 42 | |
5 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 72 |
6 | PZ789LCSN | NUT, THREADED RING STUD | 72 | |
7 | 4018-68 | T1316PFSSW | STUD, POWER FRAME | 24 |
8 | 4017-50 | T1316DMSSW | STUD, DISCHARE MANIFOLD | 12 |
9 | IDT800TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
10 | 8488-5 | PEP70 | DOWELL PIN | 6 |
11 | 2988 | 1290344 | SEAL,SUCTION TO DISCHARGE MODULE & WEAR PLATE | 6 |
12 | 8407-10 | T1316WPSW | LINER WEAR PLATE | 3 |
13 | 6407 | T1316LRFLGSW | LINER RETAINER FLANGE | 3 |
14 | 6507 | T1316LLNSW | LINER LOCK NUT | 3 |
15 | P-129 | SWP129 | VALVE COVER GASKET | 6 |
16 | 4016-99 | PEP73 | VALVE GUIDE CAPSCREW | 12 |
17 | 4700I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
18 | 4775-2R | EMSF1000VGASW | VALVE GUIDE ASSEMBLY (INCLUDES ITEMS 16-18) | 6 |
19 | 4675-2A | EMSF1000VCASSYSW | VALVE PLUG ASSEMBLY (INCLUDES ITEMS 18, 19) | 6 |
20 | 4475 | OWA17FLGSW | THREADED RING | 6 |
21 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
22 | 568-339 | 99609339 | DISCHARGE MANIFOLD GASKET | 3 |
23 | 568-447 | 99609447 | SUCTION MANIFOLD GASKET | 3 |
24 | 4017-59 | PEP84 | SUCTION MANIFOLD CAPSCREW | 24 |
25 | PEP65 | LOCK WASHER | 24 |
MISSION "L" MODULE FOR A-1400-PT-A-1700PT | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | Return To: Oilwell Index | |
8488-1A | FEMA17ASSYSW | FLUID END MODULE COMPLETE ASSY. (INCLUDES ITEMS 1-27) | ||
1 | 8488-1D | FEMA17DISSW | DISCHARGE MODULE - (INCLUDES ITEMS 1, 4-11, 12, 13) | 3 |
2 | 8488-2S | FEMA17SUCSW | SUCTION MODULE, (INCLUDES ITEMS 2, 11, 12, 13, 27) | 3 |
3 | 6488-1 | OWA17LRPLATESW | LINER RETAINER PLATE | 3 |
4 | 4017-4 | PEP68 | ALLEN HEAD CAPSCREW 1 1/4"-7X 3 1/2" | 24 |
5 | 4016-3 | OWA17DMSSW | DISCHARGE MANIFOLD STUD | 12 |
6 | EMSF1000TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
7 | 4016-96 | OWA17PFSSW | STUD, POWER FRAME | 12 |
8 | PEP55 | NUT, POWER FRAME STUD | 12 | |
9 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 6 |
10 | EMSF1000PFSN | NUT, FOR ABOVE STUD | 6 | |
11 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 24 |
12 | PZ789LCSN | NUT, THREADED RING STUD | 24 | |
13 | 8488-5 | PEP70 | DOWELL PIN | 6 |
14 | 2988 | 1290344 | SEAL, DISCHARGE TO SUCTION MODULE | 3 |
15 | 2974-1 | 077170074203 | SEAL, WEAR PLATE | 3 |
16 | 8488-4 | PP602850 | WEAR PLATE | 3 |
17 | 6588-1 | OWA17LLNSW | LINER LOCK NUT | 3 |
18 | P-129 | 07207129 | VALVE COVER SEAL | 6 |
19 | 4018-88 | PEP73 | RETAINER SCREW, VALVE COVER | 12 |
20 | 4775R | OWA17VGSW | VALVE GUIDE | 6 |
21 | 4675-1A | OWA17VCASSYSW | VALVE COVER PLUG - (INCLUDES ITEMS 19-22) | 6 |
22 | 4700-I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
23 | 4475 | OWA17FLGSW | THREADED FLANGE | 6 |
24 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
25 | 80102003 | 10300201 | SUCTION MANIFOLD GASKET | 3 |
26 | 568-345 | 99609345 | DISCHARGE MANIFOLD GASKET | 3 |
27 | 4018-70 | 75634382 | SUCTION MANIFOLD CAPSCREW | 24 |
28 | 8488-7 | PEP90 | LINER RETAINER SETSCREW | 9 |
NATIONAL 9-P-100 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO: NATIONAL INDEX | |
FEMNAT9PCA | FLUID END MODULE COMPLETE ASSEMBLY | |||
1 | 1293240 | FEMNATDIS9P | FLUID END MODULE DISCH. (STUDDED) (INCLUDES ITEMS 1, 3-6, 9, 10, 31, 31A) | 3 |
2 | 1290338 | FEMNATSUC8P9P | FLUID END MODULE SUCTION. (STUDDED) - (INCLUDES ITEMS 2-4 & 35) | 3 |
3 | 2408019 | 8P80TRS | STUD, THREADED RING 1 3/8 X 7 1/4 TP TPR LK | 72 |
4 | 6300220 | 8P80TRSN | NUT 1 3/8 | 72 |
5 | 2408030 | 9P100PFS | STUD, FRAME 1 1/4 X 6 TOP TAPER LK | 24 |
6 | 6300200 | PZ789LCSN | NUT (FOR ABOVE) 11/4 HEAVY HX | 24 |
7 | 2402560 | 8P80DMS | STUD,1 1/4-7 X 6 1/4 TOP TAPER LK | 16 |
8 | 6300200 | PZ789LCSN | NUT 1 1/4-7 HEAVY HEX | 16 |
9 | 2408034 | 8P80DSUCS | STUD, DISCHARGE TO SUCTION 1/2X19 1/8 | 18 |
10 | 6300241 | NUT, 1 1/2 8 UN-3A HEAVY HEX NUT | 18 | |
11 | 6511416 | PEP70 | PIN, DOWELL 7/8 X 2 (STANDARD DOWELL) | 6 |
12 | 1292141 | NATVGB | BUSHING, VALVE GUIDE | 6 |
13 | 1292140 | NATVGBR | RETAINER, VALVE GUIDE BUSHING | 6 |
14 | 1540126 | 077970076800 | GASKET, VALVE COVER | |
15 | 1290174 | NAT8PRETSEAL | SEAL, RETAINER | 6 |
16 | 1290178 | NATAWS | SCREW, ADJUSTING WEDGE | 6 |
17 | G-1290376 | 8P80LW | WEDGE ASSEMBLY IND. WEDGES G-1290179-P | 6 |
18 | 1290181 | 8P80WS | SPRING, WEDGE | 6 |
19 | 1290308 | NAT8PFLG | RING, THREADED | 6 |
20 | 1290307 | NAT8PCAP | CAP, VALVE COVER (THREADED0 | 6 |
21 | 1290315 | 8PAWSW | WASHER | 6 |
22 | 6300160 | 8PAWSN | NUT- 1-8UNC HEAVY HEX | 6 |
23 | 2410031427 | 2410031427 | SEAL, DISHARGE CONNECTOR & ADAPTER | 4 |
24 | 1290343 | NAT8PDSMA | ADAPTER, DISCHARGE CONNECTOR | 2 |
25 | 2410031348 | 2410031348 | DISCHARGE CONNECTOR SEAL | 2 |
26 | 1290342 | NAT8PDSMC | CONNECTOR, DISCHARGE | 2 |
27 | 2410031427 | 2410031427 | SEAL, DISCHARGE CONNECTOR | 2 |
28 | 700030510 | CAPSCREW, 1/2 X 1/2 LG GR5 HX HD | 16 | |
29 | 1290357 | PP602000 | PLATE, WEAR | 3 |
30 | 1293165 | 9PLCA | LINER BUSHING | 3 |
31 | 2408018 | STUD, LINER BUSHING 1 1/4 X 6 TOP TAPER LK | 18 | |
31A | 6300200 | PZ789LCSN | NUT, 1 1/4-7 HEAVY HEX FOR ABOVE | 18 |
32 | 1293166 | 9PLC | CLAMP, LINER | 3 |
32A | 7000448 | 9P100LCS | 3/4 X 4 GR 5 CAD PLT HEX HD CAPSCREW | 6 |
32B** | ** | ** LOCK WASHER,(OPTIONAL) 3/4 LW | 6 | |
32C | 6309120 | NUT (FOR ABOVE) 3/4 LOCKNUT | 6 | |
32D | 1290169 | PIN, LINER CLAMP | 6 | |
32E | G-1290087-P | PIN CONNECTER | 6 | |
32F | 6571420 | PIN, 7/32 X 1-1/4 SPRING SLOT | 12 | |
33 | 1290344 | SEAL, MODULE | 6 | |
34 | 1590051 | SEAL, SUCTION MANIFOLD | 3 | |
35 | 7000483-11 | SCREW, 7/8 X 2-1/2 GR. 5 CAD PLATED HEX CAP | 24 |
MISSION "L" MODULE FOR T-1300/T-1600 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO IDECO INDEX | |
8407-7A | FEMT1316ASSYSW | FLUID END MODULE COMPLETE ASSEMBLY | 3 | |
1 | 8407-7D | FEMT1316DISSW | DISCHARGE MODULE, STUDDED | 3 |
2 | 8407-11S | FEMT1316SUCSW | SUCTION MODULE, STUDDED | 3 |
3 | 4016-97 | OWA17DSUCSSW | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | EMSF1000PFSN | NUT, DISCHARGE TO SUCTION MODULE STUD | 42 | |
5 | 4015-2 | OWA17TRSSW | STUD, THREADED RING | 72 |
6 | PZ789LCSN | NUT, THREADED RING STUD | 72 | |
7 | 4018-68 | T1316PFSSW | STUD, POWER FRAME | 24 |
8 | 4017-50 | T1316DMSSW | STUD, DISCHARE MANIFOLD | 12 |
9 | IDT800TRSN | NUT, DISCHARGE MANIFOLD STUD | 12 | |
10 | 8488-5 | PEP70 | DOWELL PIN | 6 |
11 | 2988 | 1290344 | SEAL,SUCTION TO DISCHARGE MODULE & WEAR PLATE | 6 |
12 | 8407-10 | T1316WPSW | LINER WEAR PLATE | 3 |
13 | 6407 | T1316LRFLGSW | LINER RETAINER FLANGE | 3 |
14 | 6507 | T1316LLNSW | LINER LOCK NUT | 3 |
15 | P-129 | SWP129 | VALVE COVER GASKET | 6 |
16 | 4016-99 | PEP73 | VALVE GUIDE CAPSCREW | 12 |
17 | 4700I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
18 | 4775-2R | EMSF1000VGASW | VALVE GUIDE ASSEMBLY (INCLUDES ITEMS 16-18) | 6 |
19 | 4675-2A | EMSF1000VCASSYSW | VALVE PLUG ASSEMBLY (INCLUDES ITEMS 18, 19) | 6 |
20 | 4475 | OWA17FLGSW | THREADED RING | 6 |
21 | 4575 | OWA17CAPSW | THREADED CAP | 6 |
22 | 568-339 | 99609339 | DISCHARGE MANIFOLD GASKET | 3 |
23 | 568-447 | 99609447 | SUCTION MANIFOLD GASKET | 3 |
24 | 4017-59 | PEP84 | SUCTION MANIFOLD CAPSCREW | 24 |
25 | PEP65 | LOCK WASHER | 24 |
MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO: NATIONAL INDEX | |
FEM12PASSYSWNS | FLUID END MODULE COMPLETE ASSEMBLY (INCLUDES ITEMS 1,-23) | 3 | ||
1 | 8476-6S | FEM12PSUCSWNS | SUCTION MODULE-STUDDED (ITEMS 1, 7,13,14, 22) | 3 |
2 | 8476-5D | FEM12PDISSWNS | DISCHARGE MODULE-STUDDED - (INCLUDES ITEMS 2-6, 8, 13, 14) | 3 |
3 | 4018-17 | 12P160DSUCS | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | PEP55 | NUT, DISCHARGE TO SUCTION STUD 1 3/4"-8 2H | 18 | |
5 | 4015-95 | NAT12P160PFS | STUD, POWER END | 30 |
6 | NAT8P80TRSN | NUT, POWER END STUD (1 3/8"-6 2H) | 30 | |
7 | 8488-5 | PEP70 | DOWELL PIN | 6 |
8 | 4017-65 | PEP75 | LINER RETAINER CAPSCREW, SOCKET HEAD | 18 |
9 | 8476-3 | PP6021260SW | LINER WEAR PLATE | 3 |
10 | 2988 | 1290344 | WEAR PLATE AND MODULE GASKET | 6 |
11 | 6476 | 12PLASW | LINER RETAINER FLANGE (LINER BUSHING) | 3 |
12 | 6576 | 12PLANSW | LINER RETAINER NUT | 3 |
13 | 4015-54 | 12PTRSSW | STUD, THREADED RING | 72 |
14 | 12P160TRSN | NUT, THREADED RING STUD (1 1/2"-6 2H) | 72 | |
15 | 4676-6A | 12PVGASWNS | PLUG (INCLUDES ITEMS 15, 19, 20, & 21) | 6 |
16 | 4476 | 12PFLGSW | THREADED RING (THREADED FLANGE) | 6 |
17 | 4597 | 12PCAPSW | THREADED CAP (SCREW GLAND) | 6 |
18 | P-119 | 07207119 | VALVE COVER PLUG SEAL | 6 |
19 | 4776R | 12PVGSWNS | VALVE GUIDE (INCLUDES ITEMS 19-21) | 6 |
20 | 4700-I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
21 | 4016-98 | PEP73 | VALVE GUIDE SCREW | 12 |
22 | 4018-19 | 700048511 | SUCTION MANIFOLD CAPSCREW W/LOCKWASHER | 24 |
23 | AJO-419R | 1540851 | SUCTION MANIFOLD GASKET | 3 |
24 | 8376-2 | NAT12PDSMA | DISCHARGE ADAPTER | 2 |
25 | 2976-2 | 2410031437 | DISCHARGE ADAPTER SEAL | 4 |
26 | 8376-1 | NAT12PDSMC | DISCHARGE CONNECTOR | 2 |
27 | 2976-1 | 2410031433 | DISCHARGE CONNECTOR TO DISCHARGE ADAPTER SEAL | 2 |
28 | 80852292 | 1292258 | DISCHARGE SPACER FLANGE SEAL | 2 |
29 | 4018-18 | 700030711 | DISCHARGE CONNECTOR CAPSCREW (W /LOCKWASHER) | 16 |
30 | 8376-3 | 1292175 | BACKUP RING-(DISCHARGE CONNECTOR) | 4 |
31 | 4018-39 | 7006685 | CAPSCREW, SOCKET HEAD 1 1/2" X 3 | 16 |
MISSION "L" MODULE FOR NATIONAL12-P-160 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO: NATIONAL INDEX | |
8476-A | FEM12PASSYSW | FLUID END MODULE COMPLETE ASSEMBLY | 3 | |
1 | 8476-2S | FEM12PSUCSW | SUCTION MODULE-STUDDED - (INCLUDES ITEMS 1, 7, 13, 14, 22) | 3 |
2 | 8476-1D | FEM12PDISSW | DISCHARGE MODULE (INCLUDES 2-6, 8, 13, 14) | 3 |
3 | 4018-17 | 12P160DSUCS | STUD, DISCHARGE TO SUCTION MODULE | 18 |
4 | PEP55 | NUT, DISCHARGE TO SUCTION STUD (1 3/4"-8 2H) | 18 | |
5 | 4015-95 | NAT12P160PFS | STUD, POWER END | 30 |
6 | NAT8P80TRSN | NUT, POWER END STUD (1 3/8"-6 2H) | 30 | |
7 | 8488-5 | PEP70 | DOWELL PIN | 6 |
8 | 4017-65 | PEP75 | LINER RETAINER CAPSCREW, SOCKET HEAD | 18 |
9 | 8476-3 | PP6021260SW | LINER WEAR PLATE | 3 |
10 | 2988 | 1290344 | WEAR PLATE AND MODULE GASKET | 6 |
11 | 6476 | 12PLASW | LINER RETAINER FLANGE (LINER BUSHING) | 3 |
12 | 6576 | 12PLANSW | LINER RETAINER NUT | 3 |
13 | 4015-54 | 12PTRSSW | STUD, THREADED RING | 72 |
14 | 12P160TRSN | NUT, THREADED RING STUD (1 1/2"-6 2H) | 72 | |
15 | 4676-2A | 12PVCSW | PLUG (INCLUDES ITEMS 15, 19-21) | 6 |
16 | 4476 | 12PFLGSW | THREADED RING (THREADED FLANGE) | 6 |
17 | 4597 | 12PCAPSW | THREADED CAP (SCREW GLAND) | 6 |
18 | P-107 | 07207107 | VALVE COVER SEAL | 6 |
19 | 4776R | 12PVGSWNS | VALVE GUIDE (INCLUDES ITEMS 19-21) | 6 |
20 | 4700-I | PZ789VGI | VALVE GUIDE BUSHING | 6 |
21 | 4016-98 | PEP73 | VALVE GUIDE RETAINER SCREW | 12 |
22 | 4018-19 | 700048511 | SUCTION MANIFOLD CAPSCREW W/LOCKWASHER | 24 |
23 | AJO-419R | 1540851 | SUCTION MANIFOLD GASKET | 3 |
24 | 8376-2 | NAT12PDSMA | DISCHARGE ADAPTER | 2 |
25 | 2976-2 | 2410031437 | DISCHARGE ADAPTER SEAL | 4 |
26 | 8376-1 | NAT12PDSMC | DISCHARGE CONNECTOR | 2 |
27 | 2976-1 | 2410031433 | DISCHARGE CONNECTOR TO DISCHARGE ADAPTER SEAL | 2 |
28 | 2976-3 | 700030711 | CAPSCREW, DISCHARGE CONNECTOR | 16 |
29 | 4018-18 | 1292175 | BACKUP RING, DISCHARGE CONNECTOR | 4 |
30 | 8376-3 | DISCHARGE FLANGE STUD | 16 | |
32 | 4018-18 | 1292175 | BACKUP RING, DISCHARGE CONNECTOR | 4 |
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | ||
1 | EMSFEMF1000CA | FLUID END MODULE COMPLETE ASSEMBLY** (INCLUDES ITEMS 1-23) | 3 | |
1A | 6999008602 | EMSFEMF1000 | FLUID END MODULE STUDDED * (INCLUDES ITEMS 1-7 & 23) | 3 |
2 | 7507220500 | EMSF100PFS | STUD FRAME | 18 |
3 | 7601063017 | EMSF1000PFSN | NUT (FOR ABOVE) | 18 |
4 | 7507215000 | EMSF100TRS | STUD, THREADED RING | 30 |
5 | 7601063028 | EMSF1000TRSN | NUT (FOR ABOVE) | 30 |
6 | 7507210800 | EMSF1000DMS | STUD, DISCHARGE MANIFOLD | 12 |
7 | 7601063024 | IDT800TRSN | NUT (FOR ABOVE) | 12 |
8 | 6319002600 | EMSF1000LC | CAGE, LINER | 3 |
9 | 6319008700 | EMSF1000LVG | GUIDE, LOWER VALVE (WITH BUSHING) | 3 |
10 | 6319008900 | EMSF1000LVC | CLIP, LOCKING (FOR LOWER VALVE GUIDE) | 3 |
11 | 7602220032 | 078070028200 | GASKET, LINER | 6 |
12 | 6319003100 | EMSF1000CYHPLG | PLUG, CYLINDER HEAD | 3 |
13 | 6999008900 | EMSF1000CYHFLG | RING, THREADED CYLINDER HEAD | 3 |
14 | 6319009000 | EMSF1000CYHCAP | CAP, THREADED CYLINDER HEAD | 3 |
15 | 6319007600 | 077170074001 | GASKET, VALVE COVER | 3 |
16 | 7501005100 | PEP79 | SCREW, RETAINER (UPPER) | 12 |
17 | 6397060300 | EMSRETAINER | RETAINER PLATE (UPPER) | 3 |
18 | 6397057500 | EMSF1000UVGB | GUIDE, UPPER VALVE | 3 |
19 | 6319002700 | EMSF1000CAP | COVER, VALVE POT | 3 |
20 | 7602161046 | 1902415 | GASKET, DISCHARGE MANIFOLD | 3 |
21 | 7602160061 | 1904426 | GASKET, SUCTION MANIFOLD | 3 |
22 | 6316009600 | EMSF1000LVGB | BUSHING, LOWER VALVE GUIDE | 3 |
23 | CAPSCREW, SUCTION MANIFOLD - NOT SHOWN | |||
07924503 | MODULE SEAL KIT: (KIT INCLUDES SUCTION MANIFOLD O-RING, DISCHARGE MANIFOLD O-RING, CYLINDER HEAD GASKET, VALVE COVER GASKET) | 3 | ||
CONTINENTAL EMSCO F-800, F-1000 | ||||
FLUID END MODULE & ACCESSORIES | ||||
ITEM | OEM PART | MISSION PART | DESCRIPTION | QTY |
# | # | # | RETURN TO: EMSCO INDEX | |
1 | EMSFEMF1000CA | FLUID END MODULE COMPLETE ASSEMBLY** (INCLUDES ITEMS 1-23) | 3 | |
1A | 6999008602 | EMSFEMF1000 | FLUID END MODULE STUDDED * (INCLUDES ITEMS 1-7 & 23) | 3 |
2 | 7507220500 | EMSF100PFS | STUD FRAME | 18 |
3 | 7601063017 | EMSF1000PFSN | NUT (FOR ABOVE) | 18 |
4 | 7507215000 | EMSF100TRS | STUD, THREADED RING | 30 |
5 | 7601063028 | EMSF1000TRSN | NUT (FOR ABOVE) | 30 |
6 | 7507210800 | EMSF1000DMS | STUD, DISCHARGE MANIFOLD | 12 |
7 | 7601063024 | IDT800TRSN | NUT (FOR ABOVE) | 12 |
8 | 6319002600 | EMSF1000LC | CAGE, LINER | 3 |
9 | 6319008700 | EMSF1000LVG | GUIDE, LOWER VALVE (WITH BUSHING) | 3 |
10 | 6319008900 | EMSF1000LVC | CLIP, LOCKING (FOR LOWER VALVE GUIDE) | 3 |
11 | 7602220032 | 078070028200 | GASKET, LINER | 6 |
12 | 6319003100 | EMSF1000CYHPLG | PLUG, CYLINDER HEAD | 3 |
13 | 6999008900 | EMSF1000CYHFLG | RING, THREADED CYLINDER HEAD | 3 |
14 | 6319009000 | EMSF1000CYHCAP | CAP, THREADED CYLINDER HEAD | 3 |
15 | 6319007600 | 077170074001 | GASKET, VALVE COVER | 3 |
16 | 7501005100 | PEP79 | SCREW, RETAINER (UPPER) | 12 |
17 | 6397060300 | EMSRETAINER | RETAINER PLATE (UPPER) | 3 |
18 | 6397057500 | EMSF1000UVGB | GUIDE, UPPER VALVE | 3 |
19 | 6319002700 | EMSF1000CAP | COVER, VALVE POT | 3 |
20 | 7602161046 | 1902415 | GASKET, DISCHARGE MANIFOLD | 3 |
21 | 7602160061 | 1904426 | GASKET, SUCTION MANIFOLD | 3 |
22 | 6316009600 | EMSF1000LVGB | BUSHING, LOWER VALVE GUIDE | 3 |
23 | CAPSCREW, SUCTION MANIFOLD - NOT SHOWN | |||
07924503 | MODULE SEAL KIT: (KIT INCLUDES SUCTION MANIFOLD O-RING, DISCHARGE MANIFOLD O-RING, CYLINDER HEAD GASKET, VALVE COVER GASKET) | 3 | ||

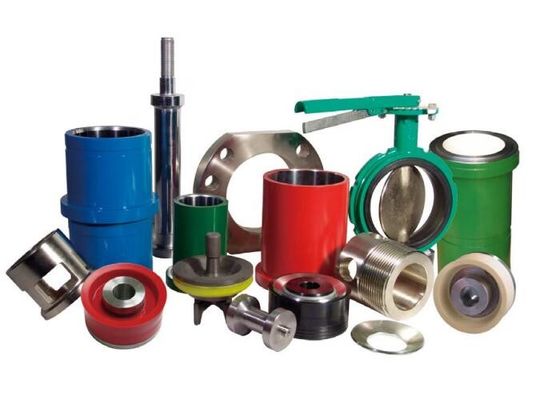

Parts are available for these popular pump models:
BOMCO/Emsco Mud Pumps:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,
LS National Mud Pumps: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Ideco Mud Pumps: T-500, T-800, T-1000, T-1300, T-1600,
National Mud Pumps: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Gardner Denver Mud Pumps: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
Oilwell Mud Pumps: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT
Wirth Mud Pump: TPK1000, TPK1600, TPK 2000,TPK2200
Russian Pumps: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
WEATHERFORD/Ellis Williams: E-447, E-2200
Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800
Romania: 3PN-1000, 3PN-1600, 3PN-2000
And other brand spare parts for WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
Brewster ® Mud Pumps B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® Mud Pumps F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® Mud Pump 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® Mud Pumps
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® Continuous Duty GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® Mud Pumps MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® Mud Pumps MM-550F • MM-700 • MM-700F • T-500
Ideco ® Mud Pumps T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J Series Mud Pumps J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® Mud Pumps K-280 • K-380 • K-500 • K-500A • K-700A
National ® P Series Mud Pumps 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® Mud Pumps A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® Mud Pumps A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® Plunger Pumps C-323 through B-558 • SA-640-50 through SB-644-B
OPI ® Mud Pumps 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® Mud Pumps 1036 • 6070 • 7024 • 7036

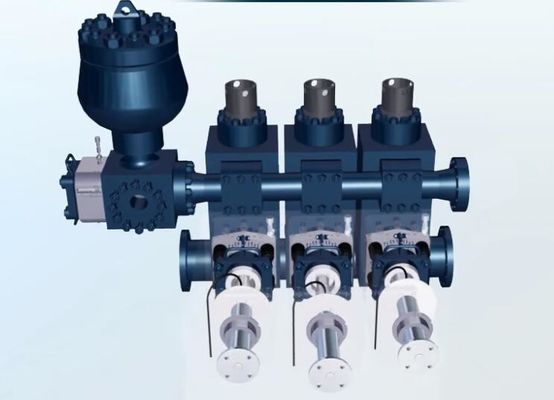

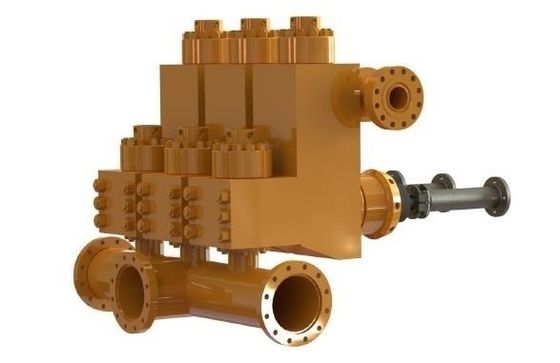

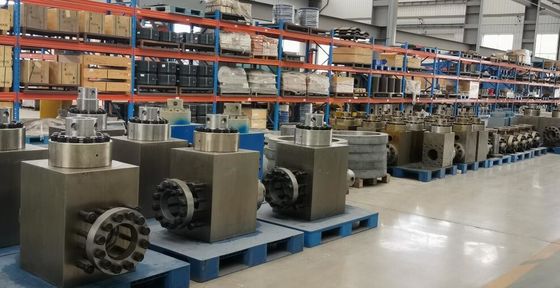

Fluid End Modules
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Pulsation Dampener
Hydril Type "K" Pulsation Dampener
Popular Mud Pump Spare Parts
Mud Pump Manufactures and Models include:
Brewster Mud Pumps
B-550 | B-750 | B-1000 | 1100T | B-1300
Continental Emsco Mud Pumps
FF-FXF | FG-FXG (A thrugh L) | FD-FXX | FC-FXX | FD-FXD | FC-FXD | FY-FXD
Continental Emsco Mud Pumps
GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH
Continental Emsco Mud Pumps
PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL
Ellis Williams (Luko) Mud Pumps
WW-440 | 14W-400 | 15W-600 | 9W-1000
Gaso Mud Pump
1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652
Gardner Denver Mud Pumps
FF-FXF;FG-FXG;A thru L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL
Ideco Mud Pumps
MM-200 | MM-300 | MM-500 | MM-500F | MM-550
Ideco Mud Pumps
MM-550F | MM-700 | MM-700F | T-500
Ideco Mud Pumps
T-800 | T-1000 | T-1300 | T-1600
National Mud Pumps
C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000
National Mud Pumps
K-280 | K-380 | K-500 | K-500A | K-700A
National Mud Pumps
7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160
Oilwell Mud Pumps
6P-HD | 610-P | 212-P | 214-P | 218-P
Oilwell Mud Pumps
350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT
Oilwell Mud Pumps
A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT
OPI Mud Pumps
350-D | 700-HDL | 1000-HDL
Wheatley Mud Pumps
1036 | 6070 | 7024 | 7036
Wilson Mud Pumps
600 | 900
Contact Person: Mr. Eric
Tel: 0086-15376875239
