MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner

  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR EMSCO FB-1300, FB-1600 mud pump, NATIONAL/EMSCO FB1600/1300 MUD PUMP FLUID END MODULE LINERS
Herkunftsort USD, CHINA
Markenname NATIONAL OILWELL, SOUTHWEST,EMSCO, GARDNER DENVER, SOUTHWEST
Zertifizierung API
Modellnummer EMSCO FB1600, FB1300
Min Bestellmenge 1 Stück
Preis 1 TO 500 USD
Verpackung Informationen Geeignet für den Versand per See- und Luftweg
Lieferzeit Auf Lager
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 2000 Stück pro Monat
Produktdetails
Verwendung Öl, Wasser, Ölplattform Leistung Elektrisch, hydraulisch, pneumatisch, Diesel
Druck Hochdruck-, Niederdruck-, Niederdruck-Schlammpumpen-Sandbagger-Schlammpumpe Anwendung Bergbau, Öl
Struktur Kolbenpumpe, Einstufenpumpe Kraftstoff Diesel, Elektro
Standard oder nicht standardisiert Standard Theorie Kreiselpumpe
Typ Schlammpumpe Gewicht 100-3700kg
Farbe rot und so weiter, grün oder je nach Kundendesign Material Schlammsaugpumpe aus Gusseisen/Edelstahl, Chromlegierung, Edelstahl-Aluminium-Kunststoff usw
Garantie 12 Monate Produktname Schlammpumpe
OEM sein kann anzunehmen, anwendbar Einlassrohr (Millimeter)/(herein) DN200 / 8
Zustand Neu
Hinterlass eine Nachricht
Produkt-Beschreibung
CONTINENTAL EMSCO FB-1300, FB-1600
FLÜSSIGKEITSENDMODUL UND ZUBEHÖR
ARTIKEL OEM-TEIL MISSIONSTEIL BESCHREIBUNG MENGE
# # # ZURÜCK ZU: EMSCO INDEX
1   EMSFEMF1000CA KOMPLETTE BAUGRUPPE DES FLÜSSIGKEITSENDMODULS** (INKLUSIVE ARTIKEL 1–23) 3
1A 6999008602 EMSFEMF1000 FLÜSSIGKEITSENDMODUL MIT STILLEN*(ENTHÄLT DIE ARTIKEL 1-7 & 23) 3
2 7507220500 EMSF100PFS STUD-RAHMEN 18
3 7601063017 EMSF1000PFSN MUTTER (FÜR OBEN) 18
4 7507215000 EMSF100TRS BOLZEN, GEWINDERING 30
5 7601063028 EMSF1000TRSN MUTTER (FÜR OBEN) 30
6 7507210800 EMSF1000DMS BOLZEN, AUSLASSVERTEILER 12
7 7601063024 IDT800TRSN MUTTER (FÜR OBEN) 12
8 6319002600 EMSF1000LC KÄFIG, LINER 3
9 6319008700 EMSF1000LVG FÜHRUNG, UNTERES VENTIL (MIT BUCHSE) 3
10 6319008900 EMSF1000LVC CLIP, VERRIEGELUNG (FÜR UNTERE VENTILFÜHRUNG) 3
11 7602220032 078070028200 DICHTUNG, AUSLAGE 6
12 6319003100 EMSF1000CYHPLG STECKER, ZYLINDERKOPF 3
13 6999008900 EMSF1000CYHFLG RING, ZYLINDERKOPF MIT GEWINDE 3
14 6319009000 EMSF1000CYHCAP KAPPE, ZYLINDERKOPF MIT GEWINDE 3
15 6319007600 077170074001 DICHTUNG, VENTILDECKEL 3
16 7501005100 PEP79 SCHRAUBE, HALTER (OBEN) 12
17 6397060300 EMSRETAINER HALTEPLATTE (OBEN) 3
18 6397057500 EMSF1000UVGB FÜHRUNG, OBERES VENTIL 3
19 6319002700 EMSF1000CAP ABDECKUNG, VENTILTOPF 3
20 7602161046 1902415 DICHTUNG, AUSLASSVERTEILER 3
21 7602160061 1904426 DICHTUNG, SAUGVERTEILER 3
22 6316009600 EMSF1000LVGB BUCHSE, UNTERE VENTILFÜHRUNG 3
23     KUPPLUNGSSCHRAUBE, SAUGVERTEILER – NICHT ABGEBILDET



MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 0







EMSCO     FB-1600       7 x 12

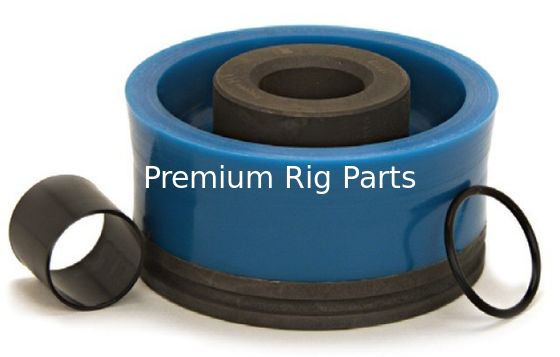

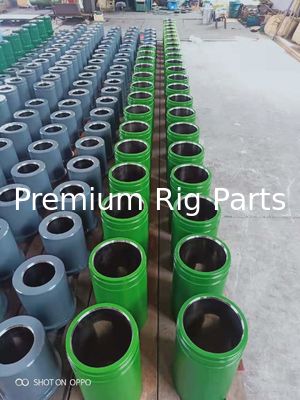

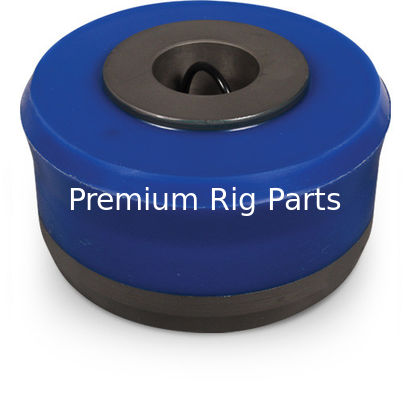

  Liner Liner-Dichtungen KOLBEN KOLBEN-ERSATZGUMMI
GRÖSSE KERAMIK HÖCHSTE     BLAUER BLITZ GRÜNES DUO WEISSER BLITZ HÖCHSTE WEISSER BLITZ HÖCHSTE
4" 07499400 05499400 07916800 07211001 MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2" 07499450 05499450 07916800 07211001 MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4"
5" 07499500 05499500* 07916800 07211001 MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4"
5 1/2" 07499550 05499550* 07916800 07211001 MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4"
6" 07499600 05499600* 07916800 07211001 MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05499625* 07916800 07211001 MB62-15 1502061 012180494 012180493 015180285 015180284
6 1/2" 07499650 05499650* 07916800 07211001 MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4"
7" 07499700 05499700* 07916800 07211001 MB70-15 1502064 012180619 012180618 015180343 015180342


* Für Liner im HP-Stil fügen Sie „HP“ am Ende der Teilenummer hinzu.

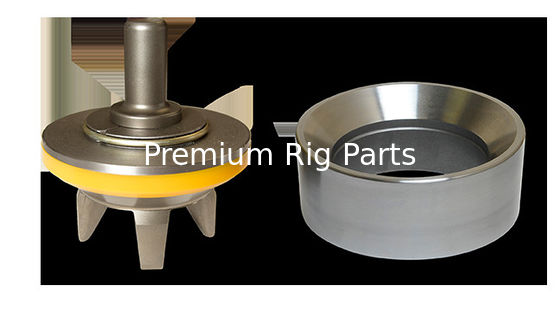

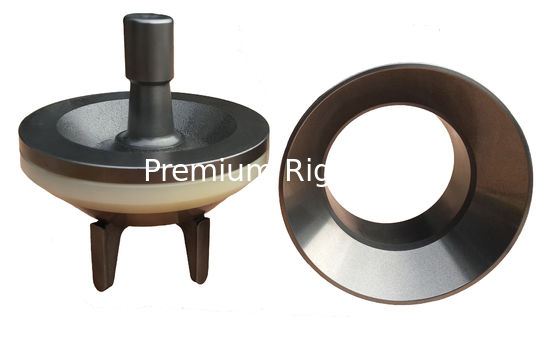

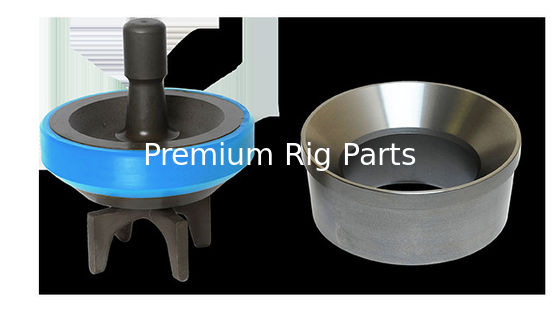

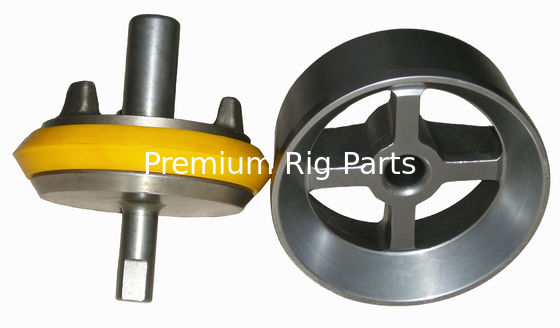

VENTILE, SITZE, FEDERN UND EINSÄTZE   DICHTUNGEN
  Rauhhals ROUGHNECK HP HÖCHSTE     OEM OEM-URETHAN L-STIL L-STIL-URETHAN L-STIL WL
VENTIL-Weißer Blitzeinsatz 9700368 9700356 060155042   Ventildeckel 07916741 07211006 07207129 07211007 07213007
VENTIL-Urethan-Einsatz 9700250 9700354 060155041   Zylinderkopf   07916801
VENTIL-Gummieinsatz 9700293 N / A 060155033   Verschleißplatte 07916800 07211001 1290344 07211023 07213023
SITZ 9702504 9702504 061101507   Liner-Retentionssysteme OEM MISSION L
FRÜHLING 055213417 055213417 055413397 2 1/2 Führer Blak-JAK LOK-CEL 80500105 80500106
SPRING-Edelstahl     055403257   Blak-JAK Hydra-Zelle
EINSATZ-Urethan 9705228 PFO7I 062400338   MODULE OEM MISSION L
EINSATZ-Gummi 9705244 N / A 062400239   Komplette Montage EMSFEMFB1300CA FEMFB13ASSYSW
SITZABZUGSBAUGRUPPE Entladungsmodul mit Nieten   FEMFB13DISSW
Abzieherbaugruppe 1 M 1060 M 1060 M 1060 Verschleißplattenabzieher L-Modul Saugmodul mit Nieten   FEMFB13SUCSW
Abzieherkopf 8401985 8401985 181235300 MSK2015 Einteiliger OEM-Stil mit Nieten EMSFEMFB1300

Kreuzkopf-Verlängerungsstangen, Schnellverbindungsstangen, selbstausrichtende Stangenbaugruppen und Kolbenstangen
Querhauptstange Schnellverbindung Selbstausrichtende Stangenbaugruppe Pony Rod Baffle Kolbenstange Sub Rod Zucht Stangenmutter Klemme Std. Klemme mit Spülung Pony-Rutensiegel
07913077 1 Stück   07208502 1551703     005402052 PP601316 80701023 07209110
07913077 2 Stück 2095002 07208502 HT204A 2145B 10305203 005402052 PP601316 80701023 07209110





MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 1







MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 2

National Oil Well Varco (NOV) ist ein amerikanisches multinationales Unternehmen mit Sitz in Greater Sharps Town, Houston, Texas. Es ist ein weltweit führender Anbieter von Geräten und Komponenten für Öl- und Gasbohrungen und -produktion, Ölfelddienstleistungen und Lieferkettenintegrationsdienste für die vorgelagerte Öl- und Gasindustrie. Das Unternehmen ist an mehr als 1.200 Standorten auf sechs Kontinenten tätig.


Zu den Produkten gehören die gesamte schwere Hardware für Ölbohrungen sowie Bohrinstrumente und -steuerungen sowie die Stromerzeugung und -steuerung für Bohrarbeiten. Eine unvollständige Liste schwerer Hardware umfasst Top-Antriebe, Dreh- und Zugwerke, Bohrtürme, BOPs (Blowout-Preventer), Schlammpumpen, Steiggeräte und komplette Bohranlagen. Zu den Produkten gehören auch Instrumente und Steuerungen, die auf dem Bohrinselboden für den Bohrvorgang erforderlich sind. Dazu gehört eine ausgefeilte Elektronik zur präzisen Steuerung, wie zum Beispiel das Steuerungssystem Cyberbase. NOV produziert außerdem Steuerelektronik für die Stromerzeugung und Steuerung von Bohrmotoren sowie Motorkontrollzentren für die AC-Motorsteuerung.


NOV ist mit mehr als 14.500 Arbeitnehmern in der Region der größte Energiearbeitgeber im Raum Houston

MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 3

MISSION „L“-MODUL FÜR EMSCO FB-1300, FB-1600       MENGE PRO PUMPE
FLÜSSIGKEITSENDMODUL UND ZUBEHÖR
ARTIKEL # OEM-TEILENR. MISSIONSTEILNR.
    FEMFB13ASSYSW KOMPLETTE BAUGRUPPE DES FLÜSSIGKEITSENDMODULS (INKLUSIVE ARTIKEL 1 - 27) 3
1 8490-1D FEMFB13DISSW MODUL, ENTLADUNGSNOTEN (ENTHÄLT ARTIKEL: 1, 3-11) 3
2 8490-2S FEMFB13SUCSW Modul, mit Saugnäpfen versehen (enthält die Artikel: 2, 5, 6 und 27) 3
3 4016-97 OWA17DSUCSSW STIFT, AUSLASS ZUM SAUGMODUL 18
4   EMSF1000PFSN MUTTER, AUSLASS ZUM SAUGSTUTZEN 18
5 4015-2 OWA17TRSSW BOLZEN, GEWINDERING 72
6   PZ789GPFSN MUTTER, GEWINDERINGBOLZEN 72
7 4016-9 EMSFB13PFSSW STUD, POWER-RAHMEN 18
8   EMSF1000PFSN MUTTER, POWER FRAME BOLZEN 18
9 4017-36 PEP80 KOPFSCHRAUBE, HALTERUNGSFLANSCH (INNENSECHSKANT) 24
10 4017-46 FB1300DMSSW BOLZEN, AUSLASSVERTEILER 12
11   IDT800TRSN MUTTER, STIFT AUSLADVERTEILER 12
12 8488-5 PEP70 STIFT, DÜBEL 6
13 2988 1290344 DICHTUNG, SUC TO DISCH MOD & VERSCHLEISSPLATTE – GUMMI (SIEHE DATENBLATT FÜR ALTMATLS) 6
14 8422-3 EMSF1000ARSW RING, LINER RETAINER PILOT 3
15 8490-3 EMSFB13WPSW PLATTE, Liner-Verschleiß 3
16 6490-3 EMSFB13LRPSW FLANSCH, HALTERUNG 3
17 6590-1 EMSFB13LLSW MUTTER, LINER LOCK 3
18 P-129 07207129 DICHTUNG, VENTILABDECKUNG – GUMMI (SIEHE DATENBLATT FÜR ALTERNATIVE MATERIALIEN) 6
19 4016-99 PEP73 KAPPESCHRAUBE, VENTILFÜHRUNG 12
20 4700-I PZ789VGI BUCHSE, VENTILFÜHRUNG 6
21 4775-2R EMSFB13VGASW FÜHRUNG, VENTIL (ENTHÄLT ARTIKEL 20, 21) 6
22 4675-2A EMSFB13VCASW STECKER, VENTILABDECKUNG (ENTHÄLT ARTIKEL 19-22) 6
23 4475 OWA17FLGSW RING, GEWINDE 6
24 4575 OWA17CAPSW KAPPE, MIT GEWINDE 6
25 568-343 99609343 DICHTUNG, AUSLASSVERTEILER 3
26 568-442 99609442 DICHTUNG, SAUGVERTEILER 3
27 4018-19 700048511 KAPPESCHRAUBE, SAUGVERTEILER 18
  6278-25 HT204A STANGE, KOLBEN (INKLUSIVE 10305203 STIFT) NICHT ABGEBILDET 3
  6284-1 2145B STANGE, SUB (NICHT ABGEBILDET) 3
  1290-2 10305203 BOLZEN, VERBINDUNG (NICHT ABGEBILDET) 3
    07924530 MODUL-DICHTUNGSSATZ: (KIT ENTHÄLT ZWEI VENTILABDECKUNGSDICHTUNGEN, DICHTUNG DES SAUGER-ZU-AUSLASSMODULS, O-RING DES ANSAUGVERTEILERS, O-RING DES AUSLASSVERTEILERS, VERSCHLEISSBLECHDICHTUNG.) 3



CONTINENTAL EMSCO FB-1300, FB-1600       MENGE PRO PUMPE
FLÜSSIGKEITSENDMODUL UND ZUBEHÖR
ARTIKEL # OEM-TEILENR. MISSIONSTEILNR.
1 0-6316-0325-00 EMSFEMFB1300CA FLÜSSIGKEITSENDMODUL KOMPLETTE KOMPL. (PUNKTE 1-22, 24-28) 3
1A 0-6316-0357-00 EMSFEMFB1300 FLÜSSIGKEIT-ENDMODUL MIT STIFTEN * (POSITIONEN 1, 2, 3, 4, 4A, 5, 6, 7 und 28) 3
2   EMSFB13LCS BOLZEN, MODUL AN LINER-KLEMME 36
3 0-7601-0610-18 PEP53 Liner-Klemmbolzenmutter 36
4 0-7507-2201-00 EMSFB13PFS POWER FRAME STUD 18
4A 0-7507-2210-00 EMSFB13TRS BOLZEN, MODUL AN ZYLINDER 18
5 0-7601-0630-17 EMSF1000PFSN MUTTER (FÜR OBEN) 48
6 0-7507-2108-00 EMSF1000DMS BOLZEN, MODUL AN SCHEIBE. VERTEILER 12
7 0-7601-0630-24 IDT800TRSN MUTTER (FÜR OBEN) 12
8 0-6316-0354-00 EMSFB13LVGA FÜHRUNG, UNTERES VENTIL (MIT BUCHSE) 3
9 0-6316-0096-00 EMSF1000LVGB BUCHSE, UNTERE VENTILFÜHRUNG 3
10 0-6316-0360-00 EMSFB13BOLT SICHERUNGSBOLZEN, UNTERE VENTILFÜHRUNG 3
11 0-6316-0363-00 EMSFB13AR AUSRICHTUNGSRING 3
12 0-6316-0369-00 07916801 DICHTUNG, KOPFDICHTUNG 3
13 0-6316-0364-90 EMSFB13CYHPLG STECKER, ZYLINDERKOPF 3
14 0-6316-0361-00 EMSFB13CYHFLG RING, ZYLINDERKOPF MIT GEWINDE 3
15 0-6316-0362-00 EMSFB13CYHCAP KAPPE, ZYLINDERKOPF MIT GEWINDE 3
16 0-6316-0092-00 07916741 DICHTUNG, VENTILABDECKUNG – GUMMI (SIEHE DATENBLATT FÜR ALTERNATIVE MATERIALIEN) 3
17 0-7501-0051-00 PEP79 SCHRAUBE, HALTER OBEN) 12
18 0-6397-0603-00 EMSRETAINER PLATTE, HALTER (OBEN) 3
19 0-6397-0575-00 EMSF1000UVGB FÜHRUNG, OBERES VENTIL 3
20 0-6316-0039-00 EMSFB13CAP ABDECKUNG, VENTILTOPF 3
21 0-6316-0373-00 07916800 DICHTUNG, VERSCHLEISSPLATTE – GUMMI (ALTERNATIVE MATERIALIEN SIEHE DATENBLATT) 3
22 0-6316-0365-00 EMSFB13WP PLATTE, VERSCHLEIß 3
23 0-6316-0373-00 07916800 DICHTUNG, AUSLAGE – GUMMI (ALTERNATIVE MATERIALIEN SIEHE DATENBLATT) 3
24 0-6316-0366-00 EMSFB13LTR RING, LINER MIT GEWINDE 3
25 0-6316-0367-20 EMSFB13LL LINER-LOCK 3
26 0-7602-1600-25 99609343 DICHTUNG, AUSLASSVERTEILER 3
27 0-7602-1600-61 99609442 DICHTUNG, SAUGVERTEILER 3
28 0-7601-0333-30   SAUGVERTEILER-KAPPESCHRAUBE (NICHT ABGEBILDET)

    07924504 MODUL-DICHTUNGSSATZ: BESTEHEND AUS SAUGVERTEILER-O-RING, AUSLASSVERTEILER-O-RING, ZYLINDERKOPFDICHTUNG, VENTILDECKELDICHTUNG UND VERSCHLEIßBLECHDICHTUNG 3













MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 4MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 5





FLÜSSIGKEITSENDTYP MODELL DER PUMPE GRÖSSE DER PUMPE
SÜDWESTEN 7500 PSI BOMCO F-1600 7 ½" x 12"



ARTIKEL-NR.



TEIL NR.



BESCHREIBUNG

 MENGE. ERFORDERLICH
  8404-25A FLÜSSIGKEITSENDE-MONTAGE:(BESTEHT AUS DEN ARTIKELN: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42)
1 1376YXX LINERSIEHE BESTELLTABELLE AUF SEITE. 6 FÜR TYP (G); (Y); UND FÜR BOHRUNGSGRÖSSE (XX) 3
2 2930-XX Liner-Dichtung(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 2930-XXU) 3
3 8490-28 Liner-Verschleißplatte(MIT 568-443 O-RING) 3
4 2988 VERSCHLEISSPLATTE UND MODULDICHTUNG(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 2988U) 6
5 XX-BJJ KOLBENSIEHE BESTELLTABELLE AUF SEITE. 6 FÜR GRÖSSE (XX) UND FÜR TYP (YY) 3
6 568-225 KOLBENDICHTUNG 3
7 6278-25 KOLBENSTANGE(MIT ELASTISCHER STOPMUTTER) 3
8 API-4ESN KOLBENSTANGENMUTTER 3
9 1290-2 KOLBENSTANGE-VERBINDUNGSBOLZEN 3
10 6284-1 SUB-STANGE 3
11 6274CWY STANGENKLEMMUNG(MIT WASSERJACKE) 3
11A 1200H30 SCHLAUCH(1/2 Zoll x 30 Zoll mit Anschlüssen 1/2 Zoll Außengewinde x 3/8 Zoll Außengewinde) 3
11B 1286CWYFP STANGENKLEMMWASSERSPRÜHVERTEILER MIT ROHR 3
11. Jh 4020-29 BOLZEN(7/8-9-SCHRAUBE, Güteklasse 8, mit Sicherungsmutter und Unterlegscheibe) 6
12 1200G74 PONY-RUTE 3
13 SIEHE SEITE VENTIL 6
14 SIEHE SEITE VENTILEINSATZ 6
15 SIEHE SEITE VENTILFEDER 6
16 SIEHE SEITE VENTILSITZ 6
  SWTM1700 HYDRAULISCHES SITZABZIEHER-KIT KOMPLETT(SIEHE ABSCHNITT WERKZEUGE IM KATALOG) 1
17 4488-25 VENTILABDECKUNGSFLANSCH 6
18 4588-25 SCHRAUBENVERSCHLUSS 6
19 4690-25A STECKER(KOMPLETT MIT VENTILFÜHRUNG, BUCHSE UND SCHRAUBEN) ENTHÄLT DIE ARTIKEL 20, 21, 22 und 23 6
20 P115 HP-VENTILABDECKUNGSSTECKER-NITRIL-DICHTUNG(AUCH IN URETHAN ERHÄLTLICH, TEILENR. P115U) 6
21 4788-25R VENTILFÜHRUNG(KOMPLETT MIT BUCHSE #4700I) 6
22 4700I VENTILFÜHRUNGSEINSATZ(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 4700IU) 6
23 4018-18 VENTILFÜHRUNGSSCHRAUBE 12
24 4015-2 VENTILABDECKUNGSBOLZEN(MIT SW-TEILENR. HHN1250-7 1 1/4"-7 SCHWERE SECHSKANTMUTTER) 72



FLÜSSIGKEITSENDTYP MODELL DER PUMPE GRÖSSE DER PUMPE
SÜDWESTEN 7500 PSI BOMCO F-1600 7 ½" x 12"



ARTIKEL-NR.



TEIL NR.



BESCHREIBUNG

 MENGE. ERFORDERLICH
25 4017-33 STROMENDBOLZEN(MIT SW-TEILENR. HHN1500-8 1 1/2"-8 SCHWERE SECHSKANTMUTTER) 30
26 568-443 O-RING DER VERSCHLEISSPLATTE 3
27 6490-25 Liner-Halterungsflansch 3
28 4019-51 Liner-Halterungskappenschraube 36
29 6590-25 Liner-Befestigungsmutter 3
30 4019-61 SAUGMODULBOLZEN(MIT SW-TEILENR. HHN1750-8 1 3/4"-8 SCHWERE SECHSKANTMUTTER) 18
31 4018-19 SAUGVERTEILER-KAPPESCHRAUBE 18
32 8590-6 SAUGVERTEILER 1
33 568-442 O-RING DES SAUGVERTEILERS 3
34 8404-26 SAUGMODUL 3
35 8404-27 ENTLADUNGSMODUL 3
36 8488-5 Dübelstift 6
37 8376-25MOD AUSLASSVERTEILER 1
38 4019-60 AUSLASSVERTEILERBOLZEN(MIT SW-TEILENR. HHN1250-7 1 1/4"-7 SCHWERE SECHSKANTMUTTER) 18
39 2988 ABLADVERTEILERDICHTUNG 3
40 6490-25P AUSFÜHRUNGSHALTER-ABZIEHER 1
41 LW875 SCHLOSSSCHEIBE 7/8 18
42 LW500 SCHLOSSSCHEIBE ½ 12

  8590-6BFA

BLINDFLANSCH IST ZUM ABDECKEN NICHT VERWENDETER FLANSCHE AM SAUGVERTEILER 8590-6 VERFÜGBAR –

(8590-6BFA ENTHÄLT 8590-6BF BLINDFLANSCH UND 568-456 O-RING) SIEHE SEPARATE PG. FÜR DETAILS








SÜDWESTEN 7500 PSI BOMCO F-1600 LEITFADEN ZU BESTELLUNG
KOLBEN Liner Liner-Dichtungen
GRÖSSE AUSFALLSICHER DUAL-DURO® SCHWARZE KATZE GRAYLOY® ZIRKONIA GUMMI URETHAN
4" 76BFS 76BDD 76BBC 1376G06   2930-06 2930-06U
4 1/4" 77BFS 77BDD 77BBC 1376G07   2930-07 2930-07U
4 1/2" 78BFS 78BDD 78BBC 1376G08 1376ZIR08 2930-08 2930-08U
4 3/4" 79BFS 79BDD 79BBC 1376G09 1376ZIR09 2930-09 2930-09U
5" 81BFS 81BDD 81BBC 1376G1 1376ZIR1 2930-1 2930-1U
5 1/4" 82BFS 82BDD 82BBC 1376G2   2930-2 2930-2U
5 1/2" 83BFS 83BDD 83BBC 1376G3 1376ZIR3 2930-3 2930-3U
5 3/4" 84BFS 84BDD 84BBC 1376G4 1376ZIR4 2930-4 2930-4U
6" 85BFS 85BDD 85BBC 1376G5 1376ZIR5 2930-5 2930-5U
6 1/4" 86BFS 86BDD 86BBC 1376G6 1376ZIR6 2930-6 2930-6U
6 1/2" 87BFS 87BDD 87BBC 1376G7 1376ZIR7 2930-7 2930-7U
6 3/4" 88BFS 88BDD 88BBC 1376G8   2930-8 2930-8U
7" 89BFS 89BDD 89BBC 1376G9 1376ZIR9 2930-9 2930-9U
7 1/4" 91BFS 91BDD 91BBC 1376G10 1376ZIR10 2974-11 2974-11U
7 1/2" 92BFS 92BDD 92BBC 1376G11   2974-11 2974-11U



MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 6MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 7





SOUTHWEST 8488-1A FLÜSSIGKEITSENDE FÜR OILWELL A-1700-PT/A-1400-PT

FLÜSSIGKEITSENDTYP MODELL DER PUMPE GRÖSSE DER PUMPE
SÜDWESTEN 5000 PSI A-1700-PT / A-1400-PT 7-1/2" x 12" / 10"



ARTIKEL P/N BESCHREIBUNG MENGE. ERFORDERLICH
  8488-1A FLÜSSIGKEITSENDE-MONTAGE:(BESTEHT AUS DEN ARTIKELN: 3, 4, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 28A, 29, 30, 33, 34, 35,36,39)
1 1388-XX LINER(SIEHE LEITFADEN FÜR DIE BESTELLTABELLE FÜR TYP (G); (Y); UND FÜR BOHRUNGSGRÖSSE (XX) 3
2 2974-XX Liner-Dichtung(TYP UND GRÖSSE FINDEN SIE IN DER BESTELLTABELLE (XX)) 3
3 8488-4 SCHLEIßPLATTE 3
4 2974-1 VERSCHLEISSPLATTE UND MODULDICHTUNG(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 2974-1U) 6
5 XX-BJJ KOLBEN(SIEHE ANLEITUNG FÜR DIE BESTELLTABELLE FÜR GRÖSSE (XX) UND TYP (YY) 3
5A 2932 KOLBENBUCHSE(VON 1 5/8“ BIS 1 ½“ GERADE BOHRUNG) 3
6 568-225 KOLBEN-O-RING 3
7 1290HW25 KOLBENSTANGE(MIT ELASTISCHER STOPMUTTER) 3
8 API-4ESN ELASTISCHE STOPMUTTER DER KOLBENSTANGE 3
9 1290W2 KOLBENSTANGE-VERBINDUNGSBOLZEN(MIT WASSERLOCH) 3
10 1290HW1 SUB-STANGE 3
11 1290CW STANGENKLEMMUNG(BESTEHEND AUS 11A, 11B, 11C) (NUR FÜR KLEMME 1290C VERWENDEN) 3
11A 1200H30 SCHLAUCH(1/2 Zoll x 30 Zoll mit Anschlüssen 1/2 Zoll Außengewinde x 3/8 Zoll Außengewinde) 3
11B 1200120 ROHR(3/8 Zoll x 12 Zoll verzinkt und an einem Ende mit Gewinde versehen) 3
11. Jh 4018-94 STANGENKLEMMBOLZEN(5/8-11 SCHRAUBE DER GRÖSSE 8 MIT SICHERUNGSMUTTER UND UNTERLEGSCHEIBE) 6
12 1200G90 PONY-RUTE 3
13   VENTIL 6
14   VENTILEINSATZ(FALLS ERFORDERLICH) 6
15   VENTILFEDER 6
16   VENTILSITZ 6
  SWTM1700 HYDRAULISCHES SITZABZIEHER-KIT KOMPLETT(DETAILS FINDEN SIE IM ABSCHNITT WERKZEUGE IM KATALOG) 1
  4475-1A SOUTHWEST HP SCHNELLWECHSEL-VENTILABDECKUNGSBAUGRUPPE:(BESTEHT AUS POSITION 17-24)
17 4475 GEWINDEFLANSCH 6
18 4575 SCHRAUBENVERSCHLUSS 6
19 4675-1A STECKER(KOMPLETT MIT VENTILFÜHRUNG, BUCHSE UND SCHRAUBEN) 6
20 P129 HP-VENTILDECKEL-STECKERDICHTUNG(VERFÜGBAR IN URETHAN, TEILENR. P129U) 6
21 4775R VENTILFÜHRUNG(KOMPLETT MIT BUCHSE #4700I) 6
22 4700I VENTILFÜHRUNGSBUCHSE(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 4700IU) 6
23 4018-88 VENTILFÜHRUNGSSCHRAUBE 12
24 4015-2 VENTILABDECKUNGSBOLZEN(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 72
25 4016-96 STROMENDBOLZEN(MIT SW-TEILENR. HHN1750-8 1 ¾-8 SCHWERE SECHSKANTMUTTER) 12
26 4017-4 Linerhalter-Fährenkopf-Kappenschraube 24
27 6488-1 Liner-Halterungsflansch 3
28 6588-1 LINER HALTER NUSS (FÜR GROSSEN KÖRPER Liner) 3
28A 8488-7 INNENHALTER-EINSTELLSCHRAUBE 9
29 4016-97 SAUGMODULBOLZEN(MIT SW-TEILENR. HHN1500-8 1-1/2"-8 SCHWERE SECHSKANTMUTTER) 18
30 4018-70 SAUGVERTEILER-KAPPESCHRAUBE(MIT SICHERUNGSSCHEIBE) 24
31 8588-50 SAUGUNG VERTEILER (VORDERER ODER SEITLICHER EINLASS) 1
32 80102003 SAUGVERTEILERDICHTUNG 3
33 8488-2S SAUGMODUL(NUR MIT Nieten besetzt) 3
34 8488-1D ENTLADUNGSMODUL(NUR MIT Nieten besetzt) 3
35 8488-5 Dübelstift 6
36 2988 MODULDICHTUNG 1
37 8388A AUSLASSVERTEILER 3
38 568-345 AUSLASSVERTEILERDICHTUNG 12
39 4016-3 AUSLASSVERTEILERBOLZEN(MIT SW-TEILENR. HHN1375-8 1-3/8"-8 SCHWERE SECHSKANTMUTTER)



MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 8

SÜDWESTEN 8488-25EIN FLÜSSIGES ENDE FÜR

OILWELL A-1700-PT/A-1400-PT

FLÜSSIGKEITSENDTYP MODELL DER PUMPE GRÖSSE DER PUMPE
SÜDWESTEN7500 PSI A-1700-PT / A-1400-PT 7-1/2" x 12"









ARTIKEL P/N BESCHREIBUNG MENGE. ERFORDERLICH
  8488-25A FLÜSSIGKEITSENDE-MONTAGE:(BESTEHT AUS DEN PUNKTEN: 3, 4, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 34, 35 und 36)
1 1388-XX LINER(SIEHE LEITFADEN FÜR DIE BESTELLTABELLE FÜR TYP (G); (Y); UND FÜR BOHRUNGSGRÖSSE (XX) 3
2 2974-XX Liner-Dichtung(AUCH IN URETHAN ERHÄLTLICH) 3
3 8488-28 SCHLEIßPLATTE 3
4 2988 VERSCHLEISSPLATTE UND MODULDICHTUNG 9
5 XX-BJJ KOLBEN(SIEHE ANLEITUNG FÜR DIE BESTELLTABELLE FÜR GRÖSSE (XX) UND TYP (YY) 3
6 568-225 KOLBEN-O-RING 3
7 1290HW25 KOLBENSTANGE(MIT 1 ½-8 ELASTISCHER STOPMUTTER) 3
8 API-4ESN ELASTISCHE STOPMUTTER DER KOLBENSTANGE 3
9 1290W2 KOLBENSTANGE-VERBINDUNGSBOLZEN 3
10 1290HW1 SUB-STANGE 3
11 1290CW STANGENKLEMMUNG(BESTEHEND AUS 11A, 11B, 11C) (NUR FÜR KLEMME 1290C VERWENDEN) 3
11A 1200H30 SCHLAUCH(1/2 Zoll x 30 Zoll mit Anschlüssen 1/2 Zoll Außengewinde x 3/8 Zoll Außengewinde) 3
11B 1200120 ROHR(3/8 Zoll x 12 Zoll verzinkt und an einem Ende mit Gewinde versehen) 3
11. Jh 4018-94 STANGENKLEMMBOLZEN(5/8-11 SCHRAUBE DER GRÖSSE 8 MIT SICHERUNGSMUTTER UND UNTERLEGSCHEIBE) 6
12 1200G90 PONY-RUTE 3
13 SIEHE SEITE VENTIL 6
14 SIEHE SEITE VENTILEINSATZ(FALLS ERFORDERLICH) 6
15 SIEHE SEITE VENTILFEDER 6
16 SIEHE SEITE VENTILSITZ 6
  SWTM1700 HYDRAULISCHES SITZABZIEHER-KIT KOMPLETT(SIEHE ABSCHNITT WERKZEUGE IM KATALOG) 1
17 4488-25 GEWINDEFLANSCH 6
18 4588-25 SCHRAUBENVERSCHLUSS 6
19 4690-25A STECKER(KOMPLETT MIT VENTILFÜHRUNG, BUCHSE UND SCHRAUBEN) ENTHÄLT DIE ARTIKEL 21, 22 und 23 6
20 P115 HP-VENTILDECKEL-STECKERDICHTUNG(AUCH IN URETHAN ERHÄLTLICH, TEILNR. P115U) 6
21 4788R-25 VENTILFÜHRUNG(KOMPLETT MIT BUCHSE #4700I) 6
22 4700I VENTILFÜHRUNGSBUCHSE(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 4700IU) 6
23 4018-18 VENTILFÜHRUNGSSCHRAUBE 12
24 4015-2 VENTILABDECKUNGSBOLZEN(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 72
25 4020-5 STROMENDBOLZEN(MIT SW-TEILENR. HHN1750-8 1 ¾-8 SCHWERE SECHSKANTMUTTER) 12
26 6588-1 Liner-Befestigungsmutter 3
27 8488-7 Liner-Halterungskappenschraube 9
28 6488-25 Liner-Halterungsflansch 3
29 4016-80 Innensechskantschraube für Liner-Halterung 24
30 4020-4 SAUGMODULBOLZEN(MIT SW-TEILENR. HHN1750-8 1 ¾-8 SCHWERE SECHSKANTMUTTER) 18
31 4018-70 SAUGVERTEILER-KAPPESCHRAUBE 24
32 8588-50A SAUGVERTEILER 1
33 80102003 SAUGVERTEILERDICHTUNG 3
34 8488-26 SAUGMODUL 3
35 8488-27 ENTLADUNGSMODUL 3
36 8488-5 Dübelstift 6
37 8388-25A AUSLASSVERTEILER 1
38 4019-60 AUSLASSVERTEILERBOLZEN(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 18
39 568-445 „O“-RING – VERSCHLEISSPLATTE UND HALTERUNG 3
40 2932 KOLBENBUCHSE(1 5/8 BIS 1 ½ DURCHM.) 3






MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 9







Alle unsere Flüssigkeitsendteile werden nach API 7K-Qualitätsstandards hergestellt.

Für diese beliebten Pumpenmodelle sind Ersatzteile erhältlich:

BOMCO/Emsco Schlammpumpen:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

LS Nationale Schlammpumpen: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Ideco Schlammpumpen: T-500, T-800, T-1000, T-1300, T-1600,
Nationale Schlammpumpen: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Gardner Denver Schlammpumpen: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

ÖlbrunnenSchlammpumpen: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Wirth Schlammpumpe: TPK1000, TPK1600, TPK 2000, TPK2200

Russische Pumpen: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



Rumänien: 3PN-1000, 3PN-1600, 3PN-2000



Und andere Markenersatzteile für WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



ARTIKEL-NR.



TEIL NR.



BESCHREIBUNG

 MENGE. ERFORDERLICH
  8404-25A FLÜSSIGKEITSENDE-MONTAGE:(BESTEHT AUS DEN ARTIKELN: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42)
1 1376YXX LINERSIEHE BESTELLTABELLE AUF SEITE. 6 FÜR TYP (G); (Y); UND FÜR BOHRUNGSGRÖSSE (XX) 3
2 2930-XX Liner-Dichtung(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 2930-XXU) 3
3 8490-28 Liner-Verschleißplatte(MIT 568-443 O-RING) 3
4 2988 VERSCHLEISSPLATTE UND MODULDICHTUNG(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 2988U) 6
5 XX-BJJ KOLBENSIEHE BESTELLTABELLE AUF SEITE. 6 FÜR GRÖSSE (XX) UND FÜR TYP (YY) 3
6 568-225 KOLBENDICHTUNG 3
7 6278-25 KOLBENSTANGE(MIT ELASTISCHER STOPMUTTER) 3
8 API-4ESN KOLBENSTANGENMUTTER 3
9 1290-2 KOLBENSTANGE-VERBINDUNGSBOLZEN 3
10 6284-1 SUB-STANGE 3
11 6274CWY STANGENKLEMMUNG(MIT WASSERJACKE) 3
11A 1200H30 SCHLAUCH(1/2 Zoll x 30 Zoll mit Anschlüssen 1/2 Zoll Außengewinde x 3/8 Zoll Außengewinde) 3
11B 1286CWYFP STANGENKLEMMWASSERSPRÜHVERTEILER MIT ROHR 3
11. Jh 4020-29 BOLZEN(7/8-9-SCHRAUBE, Güteklasse 8, mit Sicherungsmutter und Unterlegscheibe) 6
12 1200G74 PONY-RUTE 3
13 SIEHE SEITE VENTIL 6
14 SIEHE SEITE VENTILEINSATZ 6
15 SIEHE SEITE VENTILFEDER 6
16 SIEHE SEITE VENTILSITZ 6
  SWTM1700 HYDRAULISCHES SITZABZIEHER-KIT KOMPLETT(SIEHE ABSCHNITT WERKZEUGE IM KATALOG) 1
17 4488-25 VENTILABDECKUNGSFLANSCH 6
18 4588-25 SCHRAUBENVERSCHLUSS 6
19 4690-25A STECKER(KOMPLETT MIT VENTILFÜHRUNG, BUCHSE UND SCHRAUBEN) ENTHÄLT DIE ARTIKEL 20, 21, 22 und 23 6
20 P115 HP-VENTILABDECKUNGSSTECKER-NITRIL-DICHTUNG(AUCH IN URETHAN ERHÄLTLICH, TEILENR. P115U) 6
21 4788-25R VENTILFÜHRUNG(KOMPLETT MIT BUCHSE #4700I) 6
22 4700I VENTILFÜHRUNGSEINSATZ(AUCH IN URETHAN ERHÄLTLICH, TEILENR. 4700IU) 6
23 4018-18 VENTILFÜHRUNGSSCHRAUBE 12
24 4015-2 VENTILABDECKUNGSBOLZEN(MIT SW-TEILENR. HHN1250-7 1 1/4"-7 SCHWERE SECHSKANTMUTTER) 72


MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 10

FLÜSSIGKEITSENDTYP MODELL DER PUMPE GRÖSSE DER PUMPE
SÜDWESTEN 7500 PSI BOMCO F-1600 7 ½" x 12"



ARTIKEL-NR.



TEIL NR.



BESCHREIBUNG

 MENGE. ERFORDERLICH
25 4017-33 STROMENDBOLZEN(MIT SW-TEILENR. HHN1500-8 1 1/2"-8 SCHWERE SECHSKANTMUTTER) 30
26 568-443 O-RING DER VERSCHLEISSPLATTE 3
27 6490-25 Liner-Halterungsflansch 3
28 4019-51 Liner-Halterungskappenschraube 36
29 6590-25 Liner-Befestigungsmutter 3
30 4019-61 SAUGMODULBOLZEN(MIT SW-TEILENR. HHN1750-8 1 3/4"-8 SCHWERE SECHSKANTMUTTER) 18
31 4018-19 SAUGVERTEILER-KAPPESCHRAUBE 18
32 8590-6 SAUGVERTEILER 1
33 568-442 O-RING DES SAUGVERTEILERS 3
34 8404-26 SAUGMODUL 3
35 8404-27 ENTLADUNGSMODUL 3
36 8488-5 Dübelstift 6
37 8376-25MOD AUSLASSVERTEILER 1
38 4019-60 AUSLASSVERTEILERBOLZEN(MIT SW-TEILENR. HHN1250-7 1 1/4"-7 SCHWERE SECHSKANTMUTTER) 18
39 2988 ABLADVERTEILERDICHTUNG 3
40 6490-25P AUSFÜHRUNGSHALTER-ABZIEHER 1
41 LW875 SCHLOSSSCHEIBE 7/8 18
42 LW500 SCHLOSSSCHEIBE ½ 12

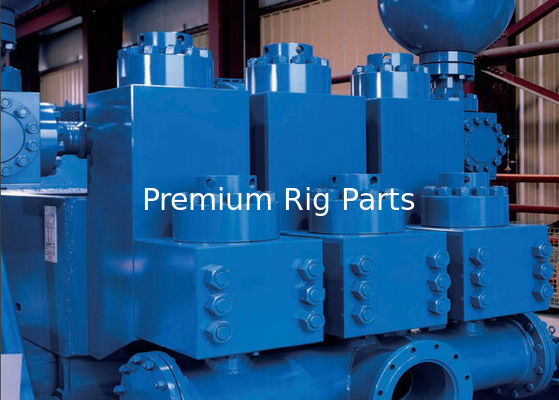

MISSION "L" MODULE für EMSCO FB-1300, FB-1600 Schlammpumpe, NATIONAL/EMSCO FB1600/1300 MUD PUMPE Flüssigkeits-End-Module Liner 11



SOUTHWEST 8477-25A FLÜSSIGKEITSENDE FÜR GARDNER DENVER PZ-11/PZ-10



FLÜSSIGKEITSENDTYP MODELL DER PUMPE GRÖSSE DER PUMPE
SÜDWESTEN 7500 PSI GARDNER DENVER PZ11/10 6 ¾" x 11"





ARTIKEL P/N BESCHREIBUNG MENGE. ERFORDERLICH
  8477-25A FLÜSSIGKEITSENDE-MONTAGE:(BESTEHT AUS DEN ARTIKELN: 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39)
1

1367Y-XX

1367AY-XX

LINER(SIEHE LEITFADEN FÜR DIE BESTELLTABELLE FÜR TYP (Y) UND FÜR BOHRUNGSGRÖSSE (XX)

Liner 6 ¼" bis 6 ¾"

 3
2

2930-XXU**

2974-XXU**

Liner-Dichtung

Liner-Dichtung für Liner von 6 ¼" bis 6 ¾"

 3
3 8477-29 AUSRICHTUNGSRING 3
4 8477-30 SCHLEIßPLATTE(Ersetzt Verschleißplatte Nr. 8477-28) 3
5 2988U** VERSCHLEIßPLATTE, MODUL UND AUSLASSVERTEILERDICHTUNG 9

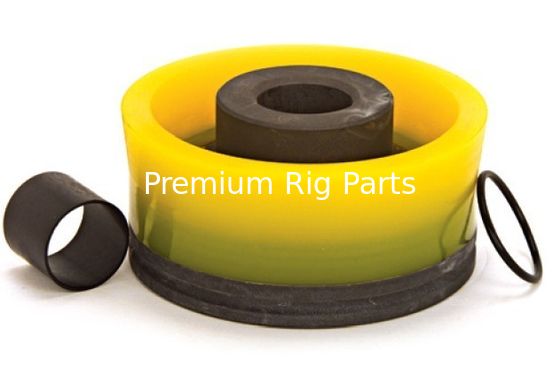

6 XX-BJJ KOLBEN(SIEHE ANLEITUNG FÜR DIE BESTELLTABELLE FÜR GRÖSSE (XX) UND TYP (YY)) 3
7 568-225 KOLBEN-O-RING 3
8 6278-25 KOLBENSTANGE(MIT 1 ½-8-UN ELASTISCHER STOPMUTTER) 3
9 API-4ESN ELASTISCHE STOPMUTTER DER KOLBENSTANGE 3
10 1290-2 KOLBENSTANGE-VERBINDUNGSBOLZEN 3
11 6279-1 SUB-STANGE(KLEMMENTYP; SCHRAUBENTYP-ZUBEHÖRSTANGE IST TEILENR. 6280-1) 3
12 1277CW STANGENKLEMM (MIT WASSERMANTEL) (BESTEHEND AUS 12A, 12B, 12C) 3
12A 1200120 SPRÜHROHR(3/8" x 12" verzinkt und an einem Ende mit Gewinde versehen) 3
12B 4018-96 BOLZEN(5/8-Zoll-11UN-BOLZEN, Güteklasse 8, mit Sicherungsmutter und Unterlegscheibe) 6
12C 1200H30 SCHLAUCH(1/2 Zoll x 30 Zoll mit 1/2 Zoll Außen- und 3/8 Zoll Außenanschlüssen) 3
13 1200G77 PONY-RUTE(KLEMMENTYP; SCHRAUBENTYP-PONY-STANGE IST TEILENR. 1200G88) 3
14   VENTIL 6
15   VENTILEINSATZ 6
16   VENTILFEDER 6
17   VENTILSITZ 6
  SWTM1700 HYDRAULISCHES SITZABZIEHER-KIT KOMPLETT(DETAILS FINDEN SIE AUF DER WERKZEUGSEITE DES KATALOGS) 1
18 4488-25 VENTILABDECKUNGSFLANSCH 6
19 4588-25 SCHRAUBENVERSCHLUSS 6
20 4688-25 STECKER(KOMPLETT MIT VENTILFÜHRUNG, BUCHSE UND SCHRAUBEN; ENTHÄLT ARTIKEL 22, 23 und 24) 6
21 P115 HP-VENTILABDECKUNGSSTECKER-NITRIL-DICHTUNG(P115U URETHAN-DICHTUNG ERHÄLTLICH) 6
22 4788-25R VENTILFÜHRUNG(KOMPLETT MIT BUCHSE #4700I) 6
23 4700I VENTILFÜHRUNGSBUCHSE 6
24 4018-18 VENTILFÜHRUNGSSCHRAUBE 12
25 4015-2 VENTILABDECKUNGSBOLZEN(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 72
26 4019-46 STROMENDBOLZEN(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 24
27 6477-25 Liner-Halterungsflansch 3
28 4019-45 Liner-Haltebolzen(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 24
29 6577-25 Liner-Befestigungsmutter 3
30 4019-44 SAUGMODULBOLZEN(MIT SW-TEILENR. HHN1750-8 1 ¾-8 SCHWERE SECHSKANTMUTTER) 18
31 4017-77 SAUGVERTEILER-KAPPESCHRAUBE 24
32 8577-25 SAUGVERTEILER 1
33 AJO245 SAUGVERTEILERDICHTUNG 3
34 8477-26 SAUGMODUL 3
35 8477-27 ENTLADUNGSMODUL 3
36 8488-5 Dübelstift 6
37 8377-27 AUSLASSVERTEILER (Für Seriennummern 9222 und niedriger verwenden Sie 8377-25, um eine Verlegung der Auslassleitungen zu vermeiden.) 1
38 4019-45 AUSLASSVERTEILERBOLZEN(MIT SW-TEILENR. HHN1250-7 1 ¼-7 SCHWERE SECHSKANTMUTTER) 12
