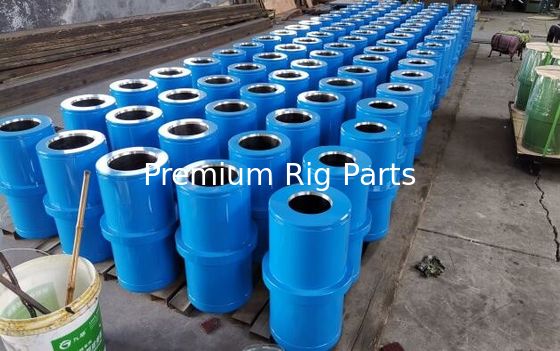

MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO

  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
  • MISSION "L" MODULE FOR A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT MUD PUMP PISTON, FLUID END MODULE LINERS
Luogo di origine USD, CINA
Marca NATIONAL OILWELL, SOUTHWEST,DRILLMEC, WIRTH, GARDNER DENVER, BOMCO, EMSCO
Certificazione API
Numero di modello POZZO PETROLIO A1700PT, A1400PT
Quantità di ordine minimo 1 pezzo
Prezzo 1 TO 500 USD
Imballaggi particolari Adatto alla spedizione via mare e via aerea
Tempi di consegna In magazzino
Termini di pagamento L/C, T/T
Capacità di alimentazione 2000 pezzi al mese
Dettagli
Utilizzo Olio, acqua, impianto di perforazione di trapano Energia Elettrico, idraulico, pneumatico, diesel
Pressione Pompa sommergibile per liquami draganti sabbia con pompa di fango ad alta pressione, bassa pressione Applicazione miniere, petrolio
Struttura Pompa a pistoni, pompa a singolo stadio carburante body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu
Standard o non standard Standard Teoria Pompa centrifuga
Tipo Pompa di fango Peso 100-3700kg
Colore rosso e così via, verde o secondo il disegno del cliente Materiale Pompa di aspirazione del fango in ghisa/acciaio inossidabile, lega di cromo, plastica in alluminio i
Garanzia 12 mesi Nome del prodotto Pompa di fango
OEM può essere accettare, applicabile Tubo adduttore)/((di millimetro dentro) DN200/8
Condizione Nuovo
Lasciate un messaggio
Descrizione di prodotto



Tutte le nostre parti dell'estremità del fluido sono prodotte secondo gli standard di qualità API 7K.

Sono disponibili parti per questi modelli di pompe popolari:

Pompe per fango BOMCO/Emsco:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Pompe per fango nazionali LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Pompe Fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,
Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Pompe per fango Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

Pozzo petroliferoPompe di fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Pompa per fango Wirth:TPK1000,TPK1600,TPK2000,TPK2200

Pompe russe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



Drillmec:9T1000, 12T1600, 7TS600, 7TS500, 9T800



Romania: 3PN-1000, 3PN-1600, 3PN-2000



E pezzi di ricambio di altre marche per WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 0





POZZO DI PETROLIO A-1700-PT 7500 PSI FE   7-1/2 x 12

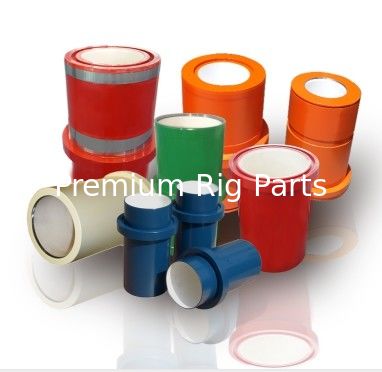

  FODERE GUARNIZIONI DI LINEA PISTONI GOMME DI RICAMBIO PISTONE
MISURARE CERAMICA SUPREMO     FULMINO BLU DUO VERDE FULMINO BIANCO SUPREMO FULMINO BIANCO SUPREMO
4"     20100013   MB40-15 1502052   012180170   015180102
4"
4 1/2"     20100014   MB44-15 1502054 012180197 012180196 015180145 015180144
4 1/2"
5"   **05326501* 20100008 07211022 MB50-15 1502056 012180254 012180253 015180186 015180185
5" 07326501
5 1/2"   **05326551* 20100009 07211020 MB54-15 1502058 012180338 012180337 015180228 015180227
5 1/2" 07326551   20100010 07211016
6"   **05326601* 20100011 07211019 MB60-15 1502060 012180395 012180394 015180269 015180268
6" 07326601   6307701 07211027
6 1/2"   05326651* 20100012 07211018 MB64-15 1502062 012180536 012180535 015180301 015180300
6 1/2" 07326651   20100016 07211015
7"   05326700* 20100017 07211017 MB70-15 1502064 012180619 012180618 015180343 015180342
      20100020

* Per la fodera tipo HP, aggiungere "HP" alla fine del codice.         ** Rivestimento di piccole dimensioni (piccolo diametro esterno), modificare l'ultima cifra del codice. a "0"
VALVOLE, SEDI, MOLLE E INSERTI   GUARNIZIONI
SERIE 6 COLLO ROTONDO COLLO ROSSO HP       OEM URETANO OEM STILE L URETANO STILE L STILE L WL
VALVE-Inserto Lightning bianco 9700367 9700359     Coperchio della valvola     07207129 07211007 07213007
VALVOLA-Inserto in uretano 9700285 9700353     Testata del cilindro
VALVOLA-Inserto in gomma 9702601 N / A     Piastra di usura     07916742
POSTO A SEDERE 9702547 9702547     Sistemi di ritenzione del rivestimento OEM MISSIONE L
PRIMAVERA 8201650 8201650     Blak-JAK LOK-CEL
MOLLA-Inossidabile 055413372 055413372     Blak-JAK Hydra-Cell
INSERTO-Uretano 9705090 9700363     MODULI OEM MISSIONE L
INSERTO-Gomma 9705155 N / A     Assemblaggio completo   80702030
GRUPPI ESTRATTORE DEL SEDILE Modulo di scarico tempestato   80702000
Gruppo estrattore 1 M1060 M1060     Modulo di aspirazione tempestato   80702001
Testa dell'estrattore 8401977 8401977     Stile OEM in un unico pezzo con borchie

Aste di estensione della traversa, aste a collegamento rapido, gruppi di aste autoallineanti e aste di pistone
Asta a croce Connessione rapida Gruppo asta autoallineante Deflettore per asta per pony Asta del pistone Asta secondaria Stallone Dado asta MORSETTO Morsetto con incasso Sigillo della canna da pony
10300142   1095126 20460669 20150123 20150125 10305203 005402052 PP601020 80701021 07209114







MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 1









National Oil Well Varco (NOV) è una multinazionale americana con sede nella città di Greater Sharps, Houston, Texas. È un fornitore leader a livello mondiale di attrezzature e componenti utilizzati nelle operazioni di trivellazione e produzione di petrolio e gas, servizi petroliferi e servizi di integrazione della catena di fornitura per l'industria upstream di petrolio e gas. L'azienda svolge operazioni in oltre 1.200 località in sei continenti.


I prodotti includono tutto l'hardware pesante per la perforazione di pozzi petroliferi, nonché strumentazione e controlli di perforazione e generazione e controllo di energia di perforazione. Un elenco parziale di hardware pesante comprende azionamenti superiori, rotanti, lavori di traino, torri di trivellazione, BOP (preventori di scoppio), pompe per fango, attrezzature per montanti e impianti di perforazione completi. I prodotti includono anche strumenti e controlli necessari sul pavimento dell'impianto di perforazione per l'operazione di perforazione. Ciò include un'elettronica sofisticata per un controllo preciso, come il sistema di controllo Cyber ​​Base. NOV produce anche elettronica di controllo per la generazione di energia e il controllo di motori di perforazione e centri di controllo motore per il controllo di motori CA.


NOV è il più grande datore di lavoro energetico dell'area di Houston, con oltre 14.500 lavoratori nella regione

MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 2

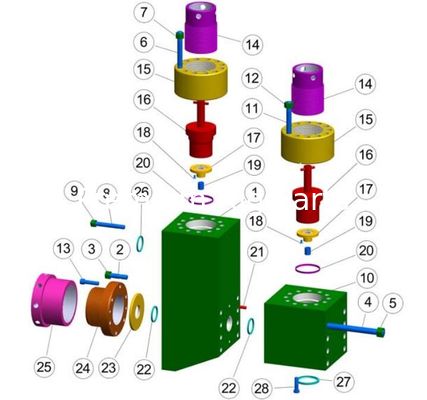

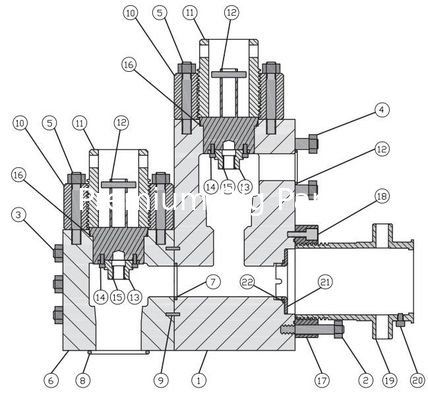

MODULO MISSIONE "L" PER A-1400-PT, A-1700PT
QUANTITÀ PER POMPA
MODULO ESTREMITÀ FLUIDO E ACCESSORI
ARTICOLO # PARTE OEM n. MISSIONE PARTE N.
  8488-1A FEMA17ASSYSW MODULO ESTREMITÀ FLUIDO COMPLETO ASS. (INCLUDE ARTICOLI: 1-28) 3
1 8488-1D FEMA17DISSW MODULO, SCARICO - (INCLUDE ARTICOLI 1, 4,5,6,7,8,9,10,11,12 e 13) 3
2 8488-2S FEMA17SUCSW MODULO DI ASPIRAZIONE (COMPRENDE GLI ARTICOLI 2,11,12 e 27) 3
3 6488-1 OWA17LRPLASTSW PIASTRA, FERMO RIVESTIMENTO 3
4 4017-4 PEP68 VITE A CAPO, TESTA A BRUGOLA 24
5 4016-3 OWA17DMSSW PERNO, COLLETTORE DI SCARICO 12
6   EMSF1000TRSN DADO, PRIGIONIERO DEL COLLETTORE DI SCARICO 12
7 4016-96 OWA17PFSSW PERNO, TELAIO POWER 12
8   PEP55 DADO, PERNO DEL TELAIO MOTORE 12
9 4016-97 OWA17DSUCSSW PERNO, SCARICO AL MODULO DI ASPIRAZIONE 18
10   EMSF1000PFSN DADO, PER PERNO SOPRA 18
11 4015-2 OWA17TRSSW PERNO, ANELLO FILETTATO 72
12   PZ789LCSN DADO, GHIERA FILETTATA 72
13 8488-5 PEP70 PERNO, DOWELL 6
14 2988 1290344 GUARNIZIONE SCARICO AL MODULO DI ASPIRAZIONE 3
15 2974-1 20100008 TENUTA PIASTRA USURA - GOMMA (VEDI SCHEDA TECNICA PER MATERIALI ALTERNATI) 3
16 8488-4 PP602850 PIASTRA, USURA 3
17 6588-1 OWA17LLNSW DADO, BLOCCAGGIO RIVESTIMENTO 3
18 P-129 07207129 GUARNIZIONE COPERCHIO VALVOLA - GOMMA (VEDI SCHEDA TECNICA PER MATERIALI ALTERNATI) 6
19 4018-88 PEP73 VITE FERMO COPERCHIO VALVOLA 12
20 4775R OWA17VGSW GUIDA, VALVOLA (COMPRENDE GLI ARTICOLI 20 E 22) 6
21 4675-1A OWA17VCASSYSW TAPPO, COPERCHIO VALVOLA (INCLUDE ARTICOLI 19,20,21 e 22) 6
22 4700-I PZ789VGI BOCCOLA GUIDA VALVOLA 6
23 4475 OWA17FLGSW ANELLO FILETTATO 6
24 4575 OWA17CAPSW TAPPO FILETTATO 6
25 80102003 10300201 GUARNIZIONE COLLETTORE ASPIRAZIONE 3
26 568-345 99609345 GUARNIZIONE COLLETTORE DI SCARICO 3
27 4018-70 75634382 VITE,COLLETTORE DI ASPIRAZIONE 24
28 8488-7 PEP90 VITE DI FERMO, FERMO RIVESTIMENTO 9









MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 3





NAZIONALE 10-P-130
MODULO ESTREMITÀ FLUIDO E ACCESSORI
ARTICOLO PARTE OEM PARTE MISSIONE DESCRIZIONE QUANTITÀ
# # # TORNA A: INDICE NAZIONALE
    FEMNAT10PCA ASSEMBLAGGIO COMPLETO MODULO ESTREMITÀ FLUIDO
01   FEMNATDIS10P SCARICO MODULO ESTREMITÀ FLUIDO (BORCHIATO) - (INCLUDE ARTICOLI 1, 3-6, 9. 10, 31, 31A) 3
02 1290338 FEMNATSUC8P9P ASPIRAZIONE MODULO ESTREMITÀ FLUIDO (BORCHIATO) - (INCLUDE ARTICOLI 2-4, 35) 3
03 2408019 8P80TRS PERNO, ANELLO FILETTATO 72
04 6300220 8P80TRSN DADO (PER SOPRA) 1 3/8 HVY HX 72
05 2408020 10P130PFS PERNO, TELAIO 1 1/2X 6 7/8 LG RASTREMATURA SUPERIORE LK 24
06 6300240 12P160TRSN DADO 1 1/2-6 HVY HX 24
07 2402560 8P80DMS PERNO, SERRATURA CONICA SUPERIORE 1/4 X 61/4 16
08 6300220 PZ789LCSN DADO 1/4 PESANTE ESAGONALE 16
09 2408034 8P80DSUCS PERNO SCARICO IN ASPIRAZIONE 1/2X19 1/8 18
10 6300241   DADO, DADO ESAGONALE PESANTE 1 1/2 8 UN-3A 18
11 6511416 PEP70 PERNO, CAVALLO 7/8 X 2 (CAVETTO STANDARD) 6
12 1292141 NATVGB BOCCOLA GUIDA VALVOLA 6
13 1292140 NATVGBR FERMO, BOCCOLA GUIDA VALVOLA 6
14 1540126 077970076800 GUARNIZIONE COPERCHIO VALVOLA
15 1290174 NAT8PRETSEAL GUARNIZIONE, FERMO 6
16 1290178 NATAWS VITE, CUNEO DI REGOLAZIONE DA 7P A 10P 6
17 G-1290376 8P80LW GRUPPO CUNEO IND. CUNEI G-1290179-P 6
18 1290181 8P80WS MOLLA, CUNEO 6
19 1290308 NAT8PFLG ANELLO FILETTATO 6
20 1290307 NAT8PCAP TAPPO, COPERCHIO VALVOLA (FILETTATO0 6
21 1290315 8PAWSW RONDELLA 6
22 6300160 8PAWSN DADO- 1 -8 UNC PESANTE ESAGONALE 6
23 2410031427 2410031427 GUARNIZIONE, CONNETTORE DI SCARICO E ADATTATORE 4
24 1290343 NAT8PDSMA ADATTATORE, CONNETTORE DI SCARICO 2
25 2410031348 2410031348 GUARNIZIONE DEL CONNETTORE DI SCARICO 3
26 1290342 NATPDSMC CONNETTORE SCARICO 2
27 2410031348 2410031348 GUARNIZIONE, CONNETTORE DI SCARICO 2
28 700030510   VITE TAPPO, 1/2 X 1/2 LG GR5 HX HD 16
29 1290357 PP602000 PIASTRA, USURA 3
30 1290165 10PLCA BOCCOLA DELLA RIVESTIMENTO 3
31 2408018   PERNO, BOCCOLA RIVESTIMENTO 1X 5 7/8 LG TOP TPR LK 18
31A 6300160   DADO ESAGONALE PESANTE DA 1" PER SOPRA 18
32 1290166 10P130LC MORSETTO DELLA RIVESTIMENTO 6
32A 700044811   VITE 3/4 X 4 LG HX HD 2
32B **   RONDELLA DI SICUREZZA,**(OPZIONALE) 3/4 6
32C 6309120   DADO, DADO DI BLOCCAGGIO A DUE VIE DA 3/4 6
32D 1290169   SPILLO 6
32E G-1290168   CONNETTORE A MORSETTO DELLA RIVESTIMENTO 6
32F 6571420   PERNO SCANALATURA MOLLA 7/32X 1 1/4 LG 12
33 1290344   GUARNIZIONE, MODULO 6
34 1590051   GUARNIZIONE COLLETTORE ASPIRAZIONE 3



MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 4MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 5

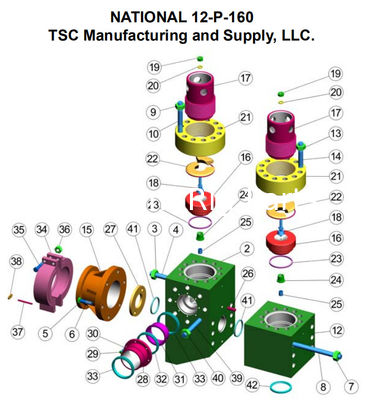

NAZIONALE 12-P-160
MODULO ESTREMITÀ FLUIDO E ACCESSORI
ARTICOLO PARTE OEM PARTE MISSIONE DESCRIZIONE QUANTITÀ
# # # TORNA A: INDICE NAZIONALE
    FEMNAT12PCA ASSEMBLAGGIO COMPLETO MODULO ESTREMITÀ FLUIDO
1   FEMNATDIS12P MODULO ESTREMITÀ FLUIDO SCARICO. (BORCHIATO) - (INCLUDE ARTICOLI 1, 3-6, 9, 10, 31 31A) 3
2 1292243 FEMNATSUC12P MODULO ESTREMITÀ FLUIDO ASPIR. (BORCHIATO) - (INCLUDE ARTICOLI 2-4 e 35) 3
3 2408027 12P160TRS PERNO, ANELLO FILETTATO 11/2 X 7/78 RASTREMATURA SUPERIORE LOK 72
4 6300240 12P160TRSN DADO (PER SOPRA) 1 1/2-6 PESANTE ESAGONALE 72
5 2408029 12P160PFS PERNO, TELAIO 1 3/8 x 6 3/4 RASTREMATURA SUPERIORE LOK 30
6 6300220 8P80TRSN DADO 1 3/8 PESANTE ESAGONALE 30
7 2408015 12P160DMS PERNO, RASTREMATURA INFERIORE 1 1/2 x 7 1/2 LOK 16
8 6300240 12P160TRSN (DADO (PER SOPRA) 1 1/2-6 HVY HX 16
9 2408033 12P160DSUCS PERNO, SCARICO IN ASPIRAZIONE 18
10 6300281 PEP55 DADO 1 3/4-8 UNC HVY HX 18
11 6511416 PEP70 PERNO, GRANO 7/8x 2- GRANO STANDARD 6
12 1292141 NATVGB BOCCOLA GUIDA VALVOLA 6
13 1292140 12PVGBR FERMO, BOCCOLA GUIDA VALVOLA 6
14 1540127 077970078700 GUARNIZIONE COPERCHIO VALVOLA 6
15 1292174 NAT12PRETIGILL GUARNIZIONE, FERMO 6
16 1292178 NAT12PAWS VITE DI REGOLAZIONE DEL CUNEO 6
17 G1292268 12P160LW CUNEO, GUARDANDO 6
18 1292181 12P160WS MOLLA, CUNEO 6
19 1292176 NAT12PFLG ANELLO FILETTATO 6
20 1292172 NAT12PCAP TAPPO COPERCHIO VALVOLA (FILETTATO) 6
21 1292171 12P160AWSW RONDELLA 6
22 6300182 12P160AWSN DADO 1 1/2-12 UNC 6
23 2410031437 2410031437 GUARNIZIONE, ADATTATORE DI SCARICO 4
24 1292253 NAT12PDSMA ADATTATORE, SCARICO 2
25 2410031433 2410031433 TENUTA (BARRA RETTANGOLARE) 2
26 1292252 NAT12PDSMC CONNETTORE SCARICO 2
27 2410031437 2410031437 GUARNIZIONE, CONNETTORE DI SCARICO 2
28 700030711   VITE TAPPO, 1/2X 2 HX HD GR 5 (CAD PLT) 16
29 1292266 PP6021260 PIASTRA, USURA 3
30 1292165 12PLCA BOCCOLA, RIVESTIMENTO 3
31 2408028 12P160LCS PERNO, BOCCOLA DELLA RIVESTIMENTO 11/8-7 X 6 3/8 CONICO SUPERIORE LK 18
31A 6300180 12PLCSN DADO PRIGIONIERO BOCCOLA RIVESTIMENTO 1 1/8-7 HVY HX 18
32 1292166 12PLC RIVESTIMENTO DEL MORSETTO 3
32A 700049110   BULLONE MORSETTO RIVESTIMENTO 7/8X 4 1/2 HX GR 5 6
32B***     ***(OPZIONALE) RONDELLA LOK, 7/8 6
32C 6309140   DADO 7/8 ESAGONALE LOK 6
32D 1292169   PERNO, MORSETTO DELLA RIVESTIMENTO 6
32E G-1292168-P   CONNETTORE 6
32F 6571620   PERNO, 1/4 X 1-1/4 12
33 1292257   GUARNIZIONE, MODULO 6
34 1540851   GUARNIZIONE COLLETTORE ASPIRAZIONE 3
35 7000485-11   VITE CAP, 7/8 X 3 LG. GR. 5 CAD. PLTD. ESAGONALE HD. 24





MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 6



MODULO NUOVO STILE MISSION "L" PER NATIONAL 12-P-160
MODULO ESTREMITÀ FLUIDO E ACCESSORI
ARTICOLO PARTE OEM PARTE MISSIONE DESCRIZIONE QUANTITÀ
# # # TORNA A: INDICE NAZIONALE
    FEM12PASSYSWNS GRUPPO COMPLETO MODULO ESTREMITÀ FLUIDO (COMPRENDE GLI ARTICOLI 1,-23) 3
1 8476-6S FEM12PSUCSWNS MODULO ASPIRAZIONE BORCHIATO (ART. 1, 7,13,14, 22) 3
2 8476-5D FEM12PDISSWNS MODULO DI SCARICO BORCHIATO-(INCLUDE GLI ARTICOLI 2-6, 8, 13, 14) 3
3 4018-17 12P160DSUCS PERNO, SCARICO AL MODULO DI ASPIRAZIONE 18
4   PEP55 DADO, SCARICO SUL PERNO DI ASPIRAZIONE 1 3/4"-8 2H 18
5 4015-95 NAT12P160PFS PERNO, FINE ALIMENTAZIONE 30
6   NAT8P80TRSN DADO, PERNO FINE ALIMENTAZIONE (1 3/8"-6 2H) 30
7 8488-5 PEP70 PERNO DI GRANO 6
8 4017-65 PEP75 VITE DI FERMO DELLA GUAINA, TESTA A BUSSOLA 18
9 8476-3 PP6021260SW PIASTRA ANTIUSURA RIVESTIMENTO 3
10 2988 1290344 PIASTRA USURA E GUARNIZIONE MODULO 6
11 6476 12PLASW FLANGIA DI FERMO DELLA CAMICIA (BOCCOLA DELLA CAMICIA) 3
12 6576 12PLANSW DADO DI FERMO DELLA CAMICIA 3
13 4015-54 12PTRSSW PERNO, ANELLO FILETTATO 72
14   12P160TRSN DADO, PERNO AD ANELLO FILETTATO (1 1/2"-6 2H) 72
15 4676-6A 12PVGASWNS SPINA (INCLUDE GLI ARTICOLI 15, 19, 20 e 21) 6
16 4476 12PFLGSW ANELLO FILETTATO (FLANGIA FILETTATA) 6
17 4597 12PCAPSW TAPPO FILETTATO (PRESA VITE) 6
18 P-119 07207119 GUARNIZIONE TAPPO COPERCHIO VALVOLA 6
19 4776R 12PVGSWNS GUIDA VALVOLA (INCLUDE ARTICOLI 19-21) 6
20 4700-I PZ789VGI BOCCOLA GUIDA VALVOLA 6
21 4016-98 PEP73 VITE GUIDA VALVOLA 12
22 4018-19 700048511 COLLETTORE ASPIRAZIONE VITE CON RONDELLA 24
23 AJO-419R 1540851 GUARNIZIONE COLLETTORE ASPIRAZIONE 3
24 8376-2 NAT12PDSMA ADATTATORE DI SCARICO 2
25 2976-2 2410031437 GUARNIZIONE DELL'ADATTATORE DI SCARICO 4
26 8376-1 NAT12PDSMC CONNETTORE DI SCARICO 2
27 2976-1 2410031433 CONNETTORE DI SCARICO PER TENUTA DELL'ADATTATORE DI SCARICO 2
28 80852292 1292258 GUARNIZIONE DELLA FLANGIA DEL DISTANZIATORE DI SCARICO 2
29 4018-18 700030711 CONNETTORE DI SCARICO VITE A TAPPO (CON RONDELLA DI SICUREZZA) 16
30 8376-3 1292175 ANELLO DI BACKUP-(CONNETTORE DI SCARICA) 4
31 4018-39 7006685 VITE A TESTA A BUSSOLA 1 1/2" X 3 16





MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 7

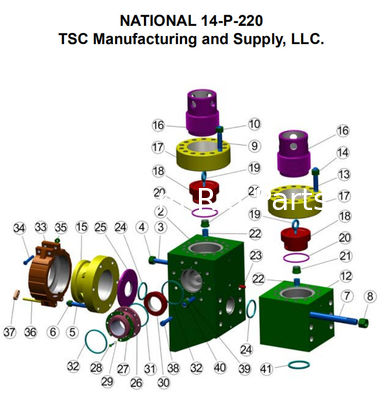

SUD-OVEST 8482-25UNA FINE FLUIDA

PER NAZIONALE 14-P-220

TIPO FINE FLUIDO MODELLO DI POMPA DIMENSIONE DELLA POMPA
SUDOVEST 7500 PSI NAZIONALE 14-P-220 9"X14"





ARTICOLO Codice prodotto DESCRIZIONE QUANTITÀ. RICHIESTO
  8482-25A ASSEMBLAGGIO ESTREMITÀ FLUIDO:(COMPOSTO DA ARTICOLI: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34)
1 6382G-XX FODERACONSULTARE LA GUIDA PER LA TABELLA ORDINAZIONE TIPO (G); (Y); E PER DIAMETRO (XX) 3
2 2930-XX GUARNIZIONE DELLA RIVESTIMENTO 3
3 8482-5 PIASTRA D'USURA 3
4 2988 PIASTRA ANTIUSURA E TENUTA DEL MODULO(DISPONIBILE ANCHE IN URETANO CODICE 2988U) 6
5 XX-BYY PISTONE(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER LA TAGLIA (XX) E PER IL TIPO (YY) 3
6 568-225 O-RING DEL PISTONE 3
7 6282W32 ASTA PISTONE(CON DADO DI FERMO ELASTICO) 3
8 API-4ESN DADO DI FERMO ELASTICO STELO PISTONE 3
9 6282-1 ASTA SECONDARIA 3
10 6282CWY MORSETTO PER ASTA(COMISTONO DA 10A, 10B, 10C)(SOLO PER MORSETTO, UTILIZZARE 6282C) 6
10A 1200H30 TUBO FLESSIBILE 3
10B 1200160 TUBO 3
10C 4019-77 BULLONE DI MORSAGGIO ASTA 12
11 6200G82 CANNA PER PONY 3
12 VEDI PAGINA VALVOLA 6
13 VEDI PAGINA INSERTO VALVOLA(SE RICHIESTO) 6
14 VEDI PAGINA MOLLA VALVOLA 6
15 VEDI PAGINA SEDE VALVOLA 6
  SWTM1700 KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(FARE RIFERIMENTO ALLA SEZIONE UTENSILI NEL CATALOGO) 1
16 4476 FLANGIA FILETTATA 6
17 4597 PREMISTOPPA A VITE 6
18 4609-25 TAPPO(COMPLETO DI GUIDA VALVOLA, BOCCOLA E VITI) COMPRENDE GLI ARTICOLI 20, 21 e 22 6
19 P119 GUARNIZIONE TAPPO COPERCHIO VALVOLA HP 6
20 4776R GUIDA VALVOLA(COMPLETO DI BOCCOLA #4700I) 6
21 4700I BOCCOLA GUIDA VALVOLA(DISPONIBILE ANCHE IN URETANO CODICE 4700IU) 6
22 4016-98 VITE GUIDA VALVOLA 12
23 4015-54 PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1500-6 1 ½-6 DADO ESAGONALE PESANTE) 84
24 4019-24 PERNO FINE POTENZA(CON PARTE SW N. HHN1500-6 1 ½-6 DADO ESAGONALE PESANTE) 30
25 6482 FLANGIA DI FERMO DELLA CAMICIA 3
26 4015-52 PERNO DI FERMO DELLA LINER(CON PARTE SW N. HHN1250-7 1 ¼-7 DADO ESAGONALE PESANTE) 18
27 6582 DADO DI FERMO DELLA CAMICIA 3
28 4020-6 PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN2000-8 2-8 DADO ESAGONALE PESANTE) 18
29 4018-19 VITE DEL TAPPO DEL COLLETTORE DI ASPIRAZIONE 24
30 8582 COLLETTORE DI ASPIRAZIONE 1
31 AJO326 TENUTA DEL COLLETTORE DI ASPIRAZIONE 3
32 8482-26 MODULO ASPIRAZIONE 3
33 8482-27 MODULO DI SCARICO 3
34 8488-5 PERNO DI GRANO 6
35 4019-60 PRIGIONIERO DEL COLLETTORE DI SCARICO(CON PARTE SW N. HHN1250-7 1 ¼-7 DADO ESAGONALE PESANTE) 18
36 8382-25 COLLETTORE DI SCARICO 1








MODULO "L" MISSIONE PER A-1400-PT, A-1700PT, SOUTHWEST A-1400-PT, A-1700-PT PISTONE POMPA FANGO, CAMICIE MODULO ESTREMITÀ FLUIDO 8





SOUTHWEST 8482-A FINE FLUIDO

PER NAZIONALE 14-P-220

TIPO FINE FLUIDO MODELLO DI POMPA DIMENSIONE DELLA POMPA
SUDOVEST 7500 PSI NAZIONALE 14-P-220 9"X14"





ARTICOLO Codice prodotto DESCRIZIONE QUANTITÀ. RICHIESTO
  8482-A ASSEMBLAGGIO ESTREMITÀ FLUIDO:(COMPOSTO DA PUNTI 3, 4, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 32, 33, 34)
1 6382G-XX FODERA(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER IL TIPO (G); (Y); E PER IL DIAMETRO (XX)) 3
2 2930-XX GUARNIZIONE DELLA RIVESTIMENTO 3
3 8482-4 PIASTRA D'USURA 3
4 2930-09 PIASTRA ANTIUSURA E TENUTA DEL MODULO 6
5 XX-BYY PISTONE(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER LA TAGLIA (XX) E PER IL TIPO (YY)) 3
6 568-225 O-RING DEL PISTONE 3
7 6282W32 ASTA PISTONE(CON DADO DI ARRESTO ELASTICO) 3
8 API-4ESN DADO DI FERMO ELASTICO STELO PISTONE 3
9 6282-1 ASTA SECONDARIA 3
10 6282CWY MORSETTO PER ASTA(COMISTONO DA 10A, 10B, 10C) (PER IL MORSETTO USARE SOLO 6282C) 6
10A 1200H30 TUBO FLESSIBILE(1/2” X 30” CON ATTACCHI ½” MASCHIO X 3/8” MASCHIO) 6
10B 1200160 TUBO(3/8” X 16” ZINCATO E FILETTATO SU UN'ESTREMITÀ) 6
10C 4019-77 BULLONE DI MORSAGGIO ASTA(BULLONE DI GRADO 8 DA 3/4-10 CON DADO DI BLOCCAGGIO E RONDELLA) 12
11 6200G82 CANNA PER PONY 3
12   VALVOLA 6
13   INSERTO VALVOLA(SE RICHIESTO) 6
14   MOLLA VALVOLA 6
15   SEDE VALVOLA 6
  SWTM1700 KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(FARE RIFERIMENTO ALLA SEZIONE UTENSILI NEL CATALOGO) 1
16 4482 FLANGIA FILETTATA 6
17 4582 PREMISTOPPA A VITE 6
18 4682A TAPPO(COMPLETO DI GUIDA VALVOLA, BOCCOLA, VITI E BOCCOLA) 6
19 P113 GUARNIZIONE IN NITRILE TAPPO COPERCHIO VALVOLA HP 6
20 4782R GUIDA VALVOLA(COMLETO CON BOCCOLA #4700I) 6
21 4700I INSERTO GUIDA VALVOLA(DISPONIBILE ANCHE IN URETANO CODICE 4700IU) 6
22 4019-75 VITE GUIDA VALVOLA 24
23 4015-54 PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1500-6 1 ½-6 DADO ESAGONALE PESANTE) 84
24 4019-24 PERNO FINE POTENZA(CON PARTE SW N. HHN1500-6 1 1/2-6 DADO ESAGONALE PESANTE) 30
25 6482 FLANGIA DI FERMO DELLA CAMICIA 3
26 4015-52 PERNO DI FERMO DELLA LINER(CON PARTE SW N. HHN1250-7 1 ¼-7 DADO ESAGONALE PESANTE) 18
27 6582 DADO DI FERMO DELLA CAMICIA 3
28 4019-74 PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN2000-8 2-8 DADO ESAGONALE PESANTE) 18
29 4018-19 VITE DEL TAPPO DEL COLLETTORE DI ASPIRAZIONE 24
30 8582 COLLETTORE DI ASPIRAZIONE 1
31 AJO326 TENUTA DEL COLLETTORE DI ASPIRAZIONE 3
32 8482-2S MODULO ASPIRAZIONE 3
33 8482-1D MODULO DI SCARICO 3
34 8488-5 PERNO DI GRANO 6
35 2982-3 GUARNIZIONE DELL'ADATTATORE DELL'ESTREMITÀ DI SCARICO 2
36 4017-4 VITE DEL TAPPO DELL'ADATTATORE DELL'ESTREMITÀ DI SCARICO 24
37 BX169 GIUNTO AD ANELLO 2
38 4020-21 PRIGIONIERI FLANGIA CIECA(CON PARTE SW N. HHN1125-7 DADI ESAGONALI PESANTI 1-1/8”-7) 24
39 2982-2 GUARNIZIONE DEL CONNETTORE DI SCARICO 4
40 8382-1 CONNETTORE DI SCARICO 2
41 8382-3 ANELLO DI ANTENNA DEL CONNETTORE DI SCARICO 2
42 4018-18 CONNETTORE DI SCARICO VITE A TAPPO 16
43 2982-1 GUARNIZIONE ESTREMITÀ DEL CONNETTORE DI SCARICO 2
44 8382-2 ADATTATORE CONNETTORE DI SCARICO 2
