起源の場所 中国
ブランド名 OILWELL, GARDNER DENVERNATIONAL, EMSCO, DRILLMEC, GARDNER DENVER
証明 API
モデル番号 12P160、14P220、FB1600、PZ10、F1000、A1700PT
最小注文数量 1個
価格 1 to 500 usd
パッケージの詳細 海上および航空による輸送に適しています
受渡し時間 在庫あり
支払条件 T/T、L/C、D/A、D/P、T/T、ウェスタン・ユニオン
供給の能力 月額3000
商品の詳細
使用法 オイル、水、掘削装置 力 油圧、ディーゼル
プレッシャー 高圧、低圧、低圧水中泥ポンプ砂浚渫スラリーポンプ アプリケーション 鉱山、オイル、化学薬品
構造 ピストンポンプ 燃料 ガソリン、エアオペレート、ディーゼルエンジン、油圧モーターのオプションあり
標準か非標準か 標準 タイプ 泥ポンプ
色 赤など、緑または顧客のデザインごと 材料 鋳鉄/ステンレス鋼泥吸引ポンプ、クロム合金、ステンレス鋼アルミニウムプラスチックなど
保証 12ヶ月 製品名 泥ポンプ
OEM 受け入れることはある場合もある 状態 新しい
メッセージ
製品の説明

SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 0





南西 7500 PSI ルウコ W-2215 9インチ×15インチ





アイテムNO.



部品番号



説明

 数量必須
  8482-25ALEW 流体エンドアセンブリ:(アイテムで構成: 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、32、33、34、35)

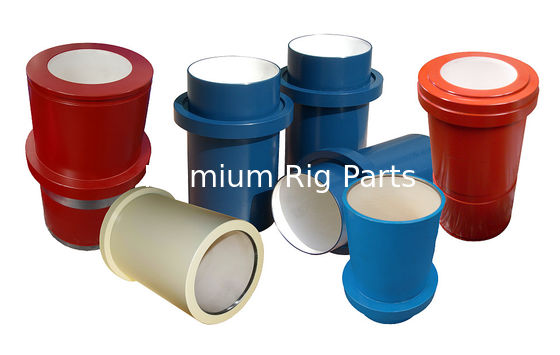

1 6382GXX ライナー(形式(G)、(Y)、およびチューブ内径(XX)については注文表を参照してください。 3
2 2930-XX ライナーシール 3
3 8482-5 ウェアプレート 3
4 2988 ウェアプレートとモジュールシール 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください。 3
6 568-225 ピストン O リング 3
7 7201-25 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 7201-1 サブロッド 3
10 7201CW ロッドクランプ 6
10A 1200H30 ホース 3
10B 1200160 パイプ
10℃ 4020-87 ロッドクランプボルト
11 7200G01 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
16 4476 ねじ付きフランジ 6
17 4597 スクリューグランド 6
18 4609-25A プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 20、21、および 22 が含まれます 6
19 P119 HP バルブ カバー プラグ シール(P119U ウレタンシールあり) 6
20 4776R バルブガイド(ブッシュ#4700Iを完備) 6
21 4700I バルブガイドブッシュ(4700IU ウレタン バルブ ガイドが利用可能) 6
22 4016-98 バルブガイドネジ 12
23 4015-54 バルブカバースタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 72
24 4020-26 パワーエンドスタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 30



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 1



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ルウコ W-2215 9インチ×15インチ





アイテムNO.



部品番号



説明

 数量必須
25 6482 ライナーリテーナーフランジ 3
26 4015-52 ライナーリテーナースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 18
27 6582 ライナーリテーナーナット 3
28 4020-6 吸引モジュールスタッド(SW品番HHN2000-8 2-8重量六角ナット付) 18
29   サクションマニホールドキャップスクリュー
30   サクションマニホールド
31   サクションマニホールドシール
32 8482-26SLEW 吸引モジュール(お使いの流体エンドポンプにどの吸引モジュールが該当するかを判断するには、カタログの説明書を参照してください) 3
33 8482-27DLEW 放電モジュール 3
34 8488-5 ノックピン 6
35 4019-60 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 18
36 8328-25 ディスチャージマニホールド 1
37 2988 ディスチャージマニホールドシール 3



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 2

南西 7500 PSI エムスコ FC-2200 9インチ×15インチ



アイテムNO.



部品番号



説明

 数量必須
  8494-25A 流体エンドアセンブリ:(アイテムで構成:2、3、4、5、18、19、20、21、22、23、24、25、26、27、28、29、30、31、33、34、35、36、37、38、40)
1 6394GXX ライナー(形式(G)、(Y)、およびチューブ内径(XX)については注文表を参照してください。 3
2 AJO524S ライナーとウェアプレートシール(ウレタンもご用意しております) 6
3 8494-54-1 ライナーウェアプレートベース 3
4 8494-54-2 ライナーウェアプレート 3
5 4020-36 ライナーウェアプレートキャップスクリュー 18
6 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください。 3
7 568-225 ピストンシール 3
8 6293-33 ピストンロッド(弾性止めナット付) 3
9 API-4ESN ピストンロッドナット 3
10 6293-3 サブロッド 3
11 6293-4 ピストンロッド接続スタッド 3
12 6293CW ロッドクランプ 3
12A 1200H30 ホース 3
12B 1200160 パイプ 3
12C 4019-92 ハイカラーロックワッシャー付きロッドクランプキャップスクリュー 6
13 6200G93 ポニーロッド 3
14 ページを参照 バルブが完了しました 6
15 ページを参照 バルブインサート 6
16 ページを参照 バルブスプリング 6
17 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
18 4476 バルブカバーフランジ 6
19 4597 スクリューグランド 6
20 4609-25A プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 21、22、23、および 24 が含まれます 6
21 P119 HP バルブ カバー プラグ ニトリル シール 6
22 4776R バルブガイド(ブッシュ#4700Iを完備) 6
23 4700I バルブガイドブッシュ 6
24 4016-98 バルブガイドネジ 12



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 3



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI エムスコ FC-2200 9インチ×15インチ

SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 4

アイテムNO.



部品番号



説明

 数量必須
25 4015-54 バルブカバースタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 72
26 4020-42 パワーエンドスタッド(SW 品番 HHN1750-8 1 ¾-8 重量六角ナット付き) 24
27 6494-25 ライナーリテーナーフランジ 3
28 4020-43 ライナーリテーナースタッド(SW 品番 HHN1125-8 1 1/8-8 ヘビー六角ナット付き) 48
29 6594-25 ライナーリテーナーナット 3
30 4020-6 吸引モジュールスタッド(SW品番HHN2000-8 2-8重量六角ナット付) 18
31 4020-27 サクションマニホールドキャップスクリュー 18
32   サクションマニホールド 1
33 568-442 サクションマニホールドOリング 3
34 8494-26S 吸引モジュール 3
35 8494-27D 放電モジュール 3
36 8488-5 ノックピン 6
37 2988 モジュールシール 3
38 4020-44 ディスチャージマニホールドスタッド(SW 品番 HHN1500-8 1 1/2-8 重量六角ナット付き) 12
39   ディスチャージマニホールド 1
40 568-349 ディスチャージマニホールドOリング 3



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 5

南西 7500 PSI ボンコ F-1600 7 1/2インチ×12インチ



アイテムNO.



部品番号



説明

 数量必須
  8404-25A 流体エンドアセンブリ:(アイテムで構成されます: 3、4、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、34、35、36、38、39、41、42)
1 1376YXX ライナーPGの注文表のガイドを参照してください。 6 タイプ (G) の場合。 (Y);およびボアサイズ (XX) の場合 3
2 2930-XX ライナーシール(ウレタン部品番号 2930-XXU でもご利用いただけます) 3
3 8490-28 ライナーウェアプレート(568-443 Oリング付き) 3
4 2988 ウェアプレートとモジュールシール(ウレタン部品番号 2988U でもご利用いただけます) 6
5 XX-BYY ピストンPGの注文表のガイドを参照してください。 6 サイズ (XX) およびタイプ (YY) の場合 3
6 568-225 ピストンシール 3
7 6278-25 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッドナット 3
9 1290-2 ピストンロッド接続スタッド 3
10 6284-1 サブロッド 3
11 6274CWY ロッドクランプ(ウォータージャケット付) 3
11A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
11B 1286CWYFP ロッドクランプ散水マニホールドパイプ付 3
11C 4020-29 ボルト(7/8-9 グレード 8 ボルト、ロックナット、ワッシャー付き) 6
12 1200G74 ポニーロッド 3
13 ページを参照 バルブ 6
14 ページを参照 バルブインサート 6
15 ページを参照 バルブスプリング 6
16 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
17 4488-25 バルブカバーフランジ 6
18 4588-25 スクリューグランド 6
19 4690-25A プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 20、21、22、および 23 が含まれます 6
20 P115 HP バルブ カバー プラグ ニトリル シール(ウレタン部品番号 P115U でもご利用いただけます) 6
21 4788-25R バルブガイド(ブッシュ#4700Iを完備) 6
22 4700I バルブガイドインサート(ウレタン部品番号 4700IU でもご利用いただけます) 6
23 4018-18 バルブガイドネジ 12
24 4015-2 バルブカバースタッド(SW 部品番号 HHN1250-7 1 1/4"-7 ヘビー六角ナット付き) 72



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 6





フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ボンコ F-1600 7 1/2インチ×12インチ



アイテムNO.



部品番号



説明

 数量必須
25 4017-33 パワーエンドスタッド(SW 部品番号 HHN1500-8 1 1/2"-8 ヘビー六角ナット付き) 30
26 568-443 ウェアプレート「O」リング 3
27 6490-25 ライナーリテーナーフランジ 3
28 4019-51 ライナーリテーナーキャップスクリュー 36
29 6590-25 ライナーリテーナーナット 3
30 4019-61 吸引モジュールスタッド(SW 部品番号 HHN1750-8 1 3/4"-8 ヘビー六角ナット付き) 18
31 4018-19 サクションマニホールドキャップスクリュー 18
32 8590-6 サクションマニホールド 1
33 568-442 サクションマニホールド「O」リング 3
34 8404-26 吸引モジュール 3
35 8404-27 放電モジュール 3
36 8488-5 ノックピン 6
37 8376-25MOD ディスチャージマニホールド 1
38 4019-60 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4"-7 ヘビー六角ナット付き) 18
39 2988 ディスチャージマニホールドシール 3
40 6490-25P ライナーリテーナープーラー 1
41 LW875 ロックワッシャー 7/8 18
42 LW500 ロックワッシャー 1/2 12





南西 7500 PSI ナショナル 14-P-220 9インチ×14インチ





アイテムNO.



部品番号



説明

 数量必須
  8482-25A 流体エンドアセンブリ:(アイテムで構成: 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、32、33、34)
1 6382G-XX ライナータイプ(G)の場合は注文表を参照してください。 (Y);およびボアサイズ (XX) の場合 3
2 2930-XX ライナーシール 3
3 8482-5 ウェアプレート 3
4 2988 ウェアプレートとモジュールシール(ウレタン部品番号 2988U でもご利用いただけます) 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください。 3
6 568-225 ピストン O リング 3
7 6282W32 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 6282-1 サブロッド 3
10 6282CWY ロッドクランプ(10A、10B、10Cで構成)(クランプのみ、6282Cを使用) 6
10A 1200H30 ホース 3
10B 1200160 パイプ 3
10℃ 4019-77 ロッドクランプボルト 12
11 6200G82 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート(必要な場合) 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
16 4476 ねじ付きフランジ 6
17 4597 スクリューグランド 6
18 4609-25 プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 20、21、および 22 が含まれます 6
19 P119 HP バルブ カバー プラグ シール 6
20 4776R バルブガイド(ブッシュ#4700Iを完備) 6
21 4700I バルブガイドブッシュ(ウレタン部品番号 4700IU でもご利用いただけます) 6
22 4016-98 バルブガイドネジ 12
23 4015-54 バルブカバースタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 84
24 4019-24 パワーエンドスタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 30



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ナショナル 14-P-220 9インチ×14インチ



アイテムNO.



部品番号



説明

 数量必須
25 6482 ライナーリテーナーフランジ 3
26 4015-52 ライナーリテーナースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 18
27 6582 ライナーリテーナーナット 3
28 4020-6 吸引モジュールスタッド(SW品番HHN2000-8 2-8重量六角ナット付) 18
29 4018-19 サクションマニホールドキャップスクリュー 24
30 8582 サクションマニホールド 1
31 AJO326 サクションマニホールドシール 3
32 8482-26 吸引モジュール 3
33 8482-27 放電モジュール 3
34 8488-5 ノックピン 6
35 4019-60 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 18
36 8382-25 ディスチャージマニホールド 1
37 2988 ディスチャージマニホールドシール 3



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 7



南西 5000 PSI ナショナル 12-P-160 7-1/2インチ×12インチ





アイテムNO. 部品番号



説明

 数量必須
  8476-4A 流体端組み立て:(項目 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、31、32、33、34、&47 で構成されます)
1 1376YXX ライナー (タイプ(Y)とサイズについては注文表を参照してください) (XX)) 3
2 2930-XX ライナーシール(タイプとサイズ (XX) については、注文表のガイドを参照してください) 3
3 8476-3 ウェアプレート 3
4 2988 ウェアプレートとモジュールシール(2988U ウレタンも利用可能) 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) 3
6 568-225 ピストン O リング 3
7 1286-32 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 1286-1 サブロッド 3
10 1286CWY ロッドクランプ(10A、10B、10Cで構成) (クランプのみ、1286Cを使用) 6
10A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
10B 1286CWYFP14 デュアルスプレーパイプ 3
10℃ 4020-29 ロッドクランプボルト(7/8 X 5 インチグレード 8 ボルト、ロックナットとワッシャー付き) 12
11 1200G86 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート(必要な場合) 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください)
  4476-6A サウスウェスト HP クイックチェンジ バルブ カバー アセンブリ(項目 16 ～ 23 で構成) 6
16 4476 ねじ付きフランジ 6
17 4597 スクリューグランド 6
18 4676-6A プラグ(バルブガイド、ネジ、ブッシュが付属) 6
19 P119 HP バルブ カバー プラグ シール 6
20 4776R バルブガイド(ブッシュ#4700Iを完備) 6
21 4700I バルブガイドブッシュ(4700I ウレタンも使用可能) 6
22 4016-98 バルブガイドネジ 12
23 4015-54 バルブカバースタッド(SW 部品番号 HHN1500-6 1-1/2-6 インチヘビー六角ナット付き) 72
24 4015-95 パワーエンドスタッド(SW 部品番号 HHN1375-6 1-3/8”6 ヘビー六角ナット付き) 30
25 4017-65 ライナー リテーナー フェリーヘッド キャップ スクリュー 18
26 6476 ライナーリテーナーフランジ 3



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 8





フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 5000 PSI ナショナル 12-P-160 7-1/2インチ×12インチ







アイテムNO.



部品番号



説明



数量必須
27 6576 ライナーリテーナーナット 3
28 4018-17 吸引モジュールスタッド(SW 部品番号 HHN1750-6 1-3/4”-6 ヘビー六角ナット付き) 18
29 4018-19 サクションマニホールドキャップスクリュー(ロックワッシャー付) 24
30 8576-50 サクションマニホールド(前面または側面の入口) 1
31 AJO419R サクションマニホールドガスケット 3
32 8476-6S 吸引モジュール(スタッドのみ) 3
33 8476-5D 放電モジュール(スタッドのみ) 3
34 8488-5 ノックピン 6
    項目番号 35 ～ 46 は意図的に表示されていません
47 4018-18 放電コネクタキャップスクリュー(ロックワッシャー付) 16
48 4018-39 ディスチャージスペーサ フランジソケット ボルト 16
49 8376-1 放電コネクタ 2
50 8376-2 放電アダプター 2
51 8376-3 バックアップリング 4
52 8376-4 放電スペーサーフランジ 2
53 2976-3 放電スペーサー フランジシール 2
54 2976-1 放電コネクタ/アダプターパッキン 2
55 2976-2 放電コネクタ/アダプターパッキン 4
56 R44D リングジョイントガスケット 2
57 4017-22 ディスチャージスペーサーフランジスタッド(SW 部品番号 HHN1500-6 1-1/2”-6 ヘビー六角ナット付き) 16
58 5000-5BFフランジ ブラインドフランジ 5" 1
59 9070012 ポニーロッドシール 12
60 80491292 スプラッシュガード 3
61 8376-50A 完全なストレーナークロス 1
62 8376-50 スタッズストレーナークロスのみ 1



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 9



南西 7500 PSI ガードナーデンバー PZ11/10 6 ¾インチ×11インチ



アイテムNO. 部品番号



説明

 数量必須
  8477-25A 流体エンドアセンブリ:(アイテムで構成: 3、4、18、19、20、21、22、23、24、25、26、27、28、29、30、31、34、35、36、38、39)
1

1367Y-XX

1367AY-XX

ライナー(タイプ(Y)、チューブ内径(XX)はオーダーチャートを参照してください。

ライナー 6 1/4 インチ スルー 6 3/4 インチ

 3
2

2930-XXU**

2974-XXU**

ライナーシール

ライナー 6 1/4 インチから 6 ¾ インチ用のライナー シール

 3
3 8477-29 アライメントリング 3
4 8477-30 ウェアプレート(ウェアプレート No. 8477-28 と交換します) 3
5 2988U** ウェアプレート、モジュール、ディスチャージマニホールドシール 9
6 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) 3
7 568-225 ピストン O リング 3
8 6278-25 ピストンロッド(1 1/2-8-UN弾性止めナット付き) 3
9 API-4ESN ピストンロッド弾性止めナット 3
10 1290-2 ピストンロッド接続スタッド 3
11 6279-1 サブロッド(クランプ式、ネジ式サブロッドは品番6280-1) 3
12 1277CW ロッドクランプ (ウォータージャケット付）（12A、12B、12Cで構成） 3
12A 1200120 スプレーパイプ(3/8 インチ x 12 インチ、亜鉛メッキ、片面ねじ切り) 3
12B 4018-96 ボルト(5/8 インチ-11UN グレード 8 ボルト、ロックナットとワッシャー付き) 6
12C 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オスおよび 3/8 インチ オス接続付き) 3
13 1200G77 ポニーロッド(クランプ式、ネジ式ポニーロッドは品番1200G88) 3
14 ページを参照 バルブ 6
15 ページを参照 バルブインサート 6
16 ページを参照 バルブスプリング 6
17 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください) 1
18 4488-25 バルブカバーフランジ 6
19 4588-25 スクリューグランド 6
20 4688-25 プラグ(バルブガイド、ブッシュ、ネジを完備; 項目 22、23、および 24 を含む) 6
21 P115 HP バルブ カバー プラグ ニトリル シール(P115Uウレタンシールあり) 6
22 4788-25R バルブガイド(ブッシュ#4700Iを完備) 6
23 4700I バルブガイドブッシュ 6
24 4018-18 バルブガイドネジ 12



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ガードナーデンバー PZ11/10 6 ¾インチ×11インチ





アイテムNO. 部品番号



説明

 数量必須
25 4015-2 バルブカバースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 72
26 4019-46 パワーエンドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 24
27 6477-25 ライナーリテーナーフランジ 3
28 4019-45 ライナーリテーナースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 24
29 6577-25 ライナーリテーナーナット 3
30 4019-44 吸引モジュールスタッド(SW 品番 HHN1750-8 1 ¾-8 重量六角ナット付き) 18
31 4017-77 サクションマニホールドキャップスクリュー 24
32 8577-25 サクションマニホールド 1
33 AJO245 サクションマニホールドシール 3
34 8477-26 吸引モジュール 3
35 8477-27 放電モジュール 3
36 8488-5 ノックピン 6
37 8377-27 ディスチャージマニホールド (シリアル番号 9222 以下の場合は、吐出配管の位置を変更しないように 8377-25 を使用してください) 1
38 4019-45 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 12
39 LW500 ロックワッシャー 1/2 12











SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 10











南西 7500 PSI ナショナル12P-160 7-1/2インチ×12インチ





アイテムNO. 部品番号



説明

 数量必須
  8476-25A 流体エンドアセンブリ(項目 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、31、32、33、34、36、37、38 で構成されます)
1 1376YXX ライナー（タイプ（G）、（Y）、およびチューブ内径（XX）については、注文表を参照してください。 3
2 2930-XX ライナーシール(タイプとサイズ (XX) については、注文表のガイドを参照してください) 3
3 8476-3 ウェアプレート 3
4 2988 ウェアプレート、ディスチャージマニホールドシール 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) 3
6 568-225 ピストン O リング 3
7 1286-32 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 1286-1 サブロッド 3
10 1286CWY ロッドクランプ(10A、10B、10Cで構成) (クランプのみ、1286Cを使用) 6
10A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
10B 1286CWYFP14 パイプ(3/8 インチ x 14 インチ、亜鉛メッキ、片側ねじ切り) 3
10℃ 4020-29 ボルト(7/8 - 9 グレード 8 ボルト、ロックナット、ワッシャー付き) 12
11 1200G86 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート(必要な場合) 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください) 1
16 4488-25 ねじ付きフランジ 6
17 4588-25 スクリューグランド 6
18 4690-25A プラグ(バルブガイド、ブッシュ、ネジを完備; 項目 20、21、および 22 を含む) 6
19 P115 HP バルブ カバー プラグ ニトリル シール 6
20 4788-25R バルブガイド(ブッシュ#4700Iを完備) 6
21 4700I バルブガイドブッシュ 6
22 4018-88 バルブガイドネジ 12



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ナショナル12P-160 7-1/2インチ×12インチ



アイテムNO.



部品番号



説明

 数量必須
23 4015-2 バルブカバースタッド(SW 品番 HHN1250-7 1 1/4-7 重量六角ナット付き) 72
24 4015-95 パワーエンドスタッド(SW 品番 HHN1375-6 1 3/8-6 重量六角ナット付き) 30
25 6476 ライナーリテーナーフランジ 3
26 4017-65 ライナー リテーナー フェリーヘッド キャップ スクリュー 18
27 6576 ライナーリテーナーナット 3
28 4019-54 吸引モジュールスタッド(SW 品番 HHN1750-8 1 3/4-8 重量六角ナット付き) 18
29 4018-19 サクションマニホールドキャップスクリュー(ロックワッシャー付) 24
30 8576-50 サクションマニホールド(前面または側面の入口) 1
31 AJO419R サクションマニホールドガスケット 3
32 8476-26S 吸引モジュール 3
33 8476-27D 放電モジュール 3
34 8488-5 ノックピン 6
35 8376-25MOD ディスチャージマニホールド 1
36 4019-60 ディスチャージマニホールドスタッド(SW 品番 HHN1250-7 1 1/4-7 重量六角ナット付き) 18
37 LW500 ロックワッシャー 12
38 LW875 ロックワッシャー 24
39 9070012 ポニーロッドシール 12
40 80491292 スプラッシュガード 3



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 0

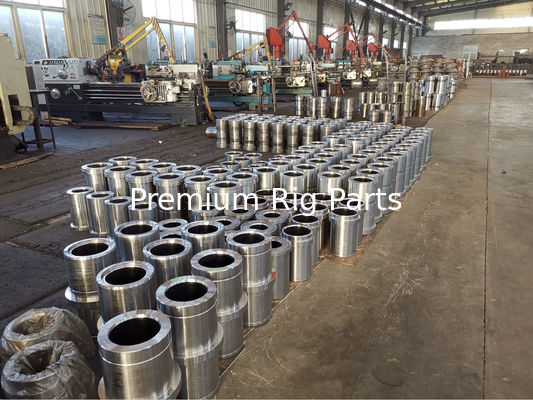

ハイクロームスリーブライナー



ライナーの外側の船体、つまり本体は高強度の鍛造品です。プレミアム一貫した品質を確保するために鍛造品のみを使用しています。スリーブは遠心力により鋳造されています。プレミアム熟練の職人による設備。地金のクロム量を最大限に配合しており、プレミアムモリブデンを添加して硬度を深くします。次に、スリーブは、対応するスリーブを上回る緊密さで船体に挿入されます。ライナーは、ライナーのサイズごとにポンプの定格圧力に一致するように定格されています。



最大 5,000 PSI 以上のすべての掘削作業に対応

ボア硬度はロックウェル 62 ～ 69

インナースリーブの滑りを防ぐリップデザイン

非常に長い耐用年数



マッドポンプモデル



ライナーインチ

 4” 4-1/2” 5インチ 5-1/2” 6” 6-1/2” 7”
コンチネンタル エムスコ F-800 / 1000 / 05495450 05495500 05495550 05495600 05495650 05495700
コンチネンタル エムスコ FB-1300 / 1600 05499400 05499450 05499500 05499550 05499600 05499650 05499700
コンチネンタル エムスコ FC-2200 / / 05551500 05551550 05551600 05551650 05551700
ガードナー デンバー PAH-275

PA I3940

05519400

PA13945

05445450

PA13950

05445500

 / / / /
ガードナー デンバー PZ-7 13940円 13945円

13950円

05493087

13955円

05493085

13960円

05493083

13965円

05493081

13970円

05493079
ガードナー デンバー PZ-8/9

206PZJ456

05493400

205PZJ456

05493450

204PZJ456

05493500

203PZJ456

05493550

202PZJ456

05493600

200PZJ456

05493650

207PZJ456

05493700
ガードナー デンバー PZ-10/11

206PZL456

05496400

205PZL456

05496450

204PZL456

05496500

203PZL456

05496550

202PZL456

05496600

201PZL456

05496650

200PZL456

05496700
ガードナー デンバー PZL

206PZL456

05496400

205PZL456

05496450

204PZL456

05496500

203PZL456

05496550

202PZL456

05496600

201PZL456

05496650

200PZL456

05496700
ガードナー デンバーPZL-B-7500 PSI / / 05561500HP 05561550HP 05561600HP 05561650HP 05561700HP
ガードナー デンバー PZL W/SWFE 7500 PSI 05465400HP 05465450HP 05465500HP 05465550HP 05465600HP 05465650HP 05465700HP
ガードナー デンバー PX-11 7500 PSI / / 05561500HP 05561550HP 05561600HP 05561650HP 05561700HP
イデコ T-500 / 05512450 05512500 05512550 05512600 05512650 05512700
イデコ T-800/1000 05502400 05502450 05502500 05502550 05502600 05502650 05502700
イデコ T-1300/1600 / 05507450 05507500 05507550 05507600 05507650 05507700
ナショナル 7P-50 05466040 05466045 05466050 05466055 05466060 / /
全国 8-P-80 05464400 05464450 05464500 05464550 05464600 05464650 /
全国 9-P-100 / 10-P-130 05465400 05465450 05465500 05465550 05465600 05465650 /
全国 12-P-160 05466400 05466450 05466500 05466550 05466600 05466650 05466700
全国 14-P-220 05545400 05545450 05545500 05545550 05545600 05545650 05545700
ナショナル JWS-165/340 05531400 05531450 / / / / /
ナショナル JWS-400 05524400 05524450 05524500 05524550 05524600 / /
オイルウェル HD-1700-PT / / 05326500 05326550 05326600 05326650 05326700
油井 A-600-PT 05329400 05329450 05329500 05329550 05329600 05329650 05329700
油井 A-850-PT / A-1100-PT 05330400 05330450 05330500 05330550 05330600 05330650 05330700
油井 A-1400-PT / A-1700-PT 05326400 05326450 05326500 05326550 05326600 05326650 05326700



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 12



BOMCO/エムスコ泥ポンプ：F2200HL、F1600HL、F-1300、F-1600、FB1300、FB1600、F-800、F-1000、F-500、F-350、DB-550、DA-700、FA-1600/1300、FC-2200、D-300/500、D-375、 D-700、

LS ナショナルマッドポンプ：3NB-500C、3NB1000C、3NB1300C、3NB1600



イデコ泥ポンプ：T-500、T-800、T-1000、T-1300、T-1600、



ナショナルマッドポンプ：7P50、8P80、9P100、10P130、12P160、N1300、C-250、K-700、14-P-220、E-700/G-1000、K-500、K-380、K-500A/700A、C-250/350、 JWS-400、



ガードナー デンバー マッド ポンプ：PZ7、PZ8/9、PZ10/11、FK-FXK、FY-FXD、FD-FXX、FG-GXG、FG-FXG、KG-KXG、FQ-FXQ、FF-FXF、FF-FXP、

油井泥ポンプ：A-560/600-PT、A-850-PT/A-1100-PT、A-1700-PT/A-1400-PT



マッドポンプ付き：TPK1000、TPK1600、TPK2000、TPK2200



ロシア泥パンプス：UNBT-950、UNB-600、8T-650、UNBT650、NBT600、UNB1180、UNB1180L、NB125、NB80、NB50、NB32



ウェザーフォード/エリス・ウィリアムズ：E-447、E-2200



ドリルメックマッドポンプ：9T1000、12T1600、7TS600、7TS500、9T800



ルーマニアマッドポンプ：3PN-1000、3PN-1600、3PN-2000



WIRTH、OPI、Ellis Williams、Wilson、Gaso、Skytop/Brewster 用のその他のブランドのスペアパーツ。







1、プランジャーサイズ 3.38 インチ - 4.00 インチ バルブ部品番号 P107185 シート部品番号 P107802

インサート部品番号 P107186 スプリング

2、プランジャーサイズ 4.50 インチ バルブ部品番号 P107181 シート部品番号 P107180

インサート部品番号 P107182 スプリング

3、プランジャーサイズ 5.00 インチ - 6.00 インチ バルブ部品番号 P107188 シート部品番号 P107187

インサート部品番号 P107189 Spring4P102382

SPM2000

1、プランジャーサイズ 3.75 インチプランジ部品番号 3P103887

2、プランジャー サイズ 4.00 インチ プランジ部品番号 3P100339

3、プランジャーサイズ 4.50 インチプランジ部品番号 3P100654

4、プランジャーサイズ「5.00」プランジ部品番号3P100233

5、プランジャー サイズ 5.50 プランジ部品番号 3P107060

6、プランジャーサイズ「5.75」プランジ部品番号3P107061

7、プランジャー サイズ 6.00 プランジ部品番号 3P107062

SPM

TWS 250 プランジャー サイズ 1.75"-3" 3.25"-4"

TWS 400 プランジャー サイズ 2 .50"-3" 3 .50"-4 .50"

TWS 500LW-600 プランジャー サイズ 2 .75" 3"-4 .75"

TWS 600S プランジャー サイズ 2 .50"-3" 3.50"-4 .50"

TWS 900 プランジャー サイズ 3.50"-4"

TWS 1250LW プランジャー サイズ 4"

OPI880 プランジャー サイズ 3.75" 4.00" 4.5" 5.0:" 5.50" 5.75" 6.0"

TWS1000LW、TWS1300

プランジャーサイズ 3.75" 4.00" 4.5" 5.0:" 5.50" 5.75" 6.0" 6.5" 6.75"

TWS1600 プランジャー サイズ 3.5 インチ 3.75 インチ 4.0 インチ 4.50 インチ 5.0 インチ 5.5 インチ 5.75 インチ 6.0 インチ

TWS1800 プランジャー サイズ 3.5 インチ 3.75 インチ 4.0 インチ 4.5 インチ 5.0 インチ 5.50 インチ 5.75 インチ 6.0 インチ

TWS2250 プランジャー サイズ 3.75 インチ 4.0 インチ 4.5 インチ 5.0 インチ 5.50 インチ 5.75 インチ 6.0 インチ 6.5 インチ

QWS 2000 プランジャー サイズ 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”

QWS 2500 プランジャー サイズ 3.75 インチ 4.0 インチ 4.5 インチ 5.0 インチ 5.50 インチ 5.75 インチ 6.0 インチ 6.5 インチ

5.50インチ 5.75インチ 6.0インチ

TWS2250 プランジャー サイズ 3.75 インチ 4.0 インチ 4.5 インチ 5.0 インチ 5.50 インチ 5.75 インチ 6.0 インチ 6.5 インチ

QWS 2000 プランジャー サイズ 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”

QWS 2500 プランジャー サイズ 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5



SOUTHWEST 8482-25ALEW LEWCO W-2215, WH1612 MUD PUMP, W2214 マッドポンプ,WH1312 マッドポンプの流体端外 13



ブリュースター ® マッドポンプ B-550 • B-750 • B-1000 • 1100T • B-1300

コンチネンタル Emsco ® マッドポンプ F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Gaso ® マッドポンプ 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Gardner Denver ® マッドポンプ

PAH・PZ-7 PZG・PZ-8 PZH・PZ-9 PZJ・PZ-10 PZK・PZ-11 PZL

Gardner Denver ® ウェルサービス TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

ガードナー デンバー ® 連続使用 GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Ideco ® マッドポンプ MM-200 • MM-300 • MM-500 • MM-500F • MM-550

イデコ ® マッドポンプ MM-550F ・ MM-700 ・ MM-700F ・ T-500

イデコ ® マッドポンプ T-500 • T-800 • T-1000 • T-1300 • T-1600

National ® J シリーズ マッドポンプ J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

National ® マッドポンプ K-280 • K-380 • K-500 • K-500A • K-700A

National ® P シリーズ マッドポンプ 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

オイルウェル ® マッドポンプ A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

オイルウェル ® マッドポンプ A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

オイルウェル ® プランジャーポンプ C-323 ～ B-558 • SA-640-50 ～ SB-644-B

OPI ® マッドポンプ 350-D • 00-DL • 700-HDL • 1000-HDL

Wheatley ® マッドポンプ 1036 • 6070 • 7024 • 7036

流体エンドモジュール

National® - オイルウェル® - コンチネンタル エムスコ® - ガードナー デンバー® - イデコ® - スカイトップ ブリュースター®

脈動減衰器

ハイドリルタイプ "K" 脈動減衰器

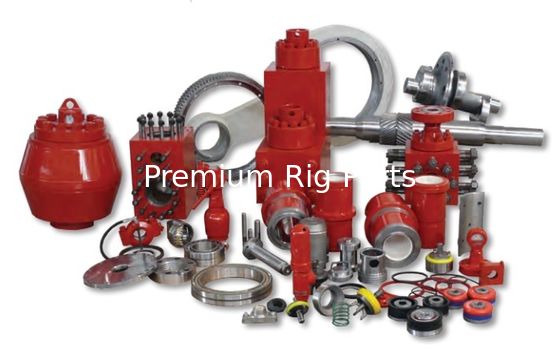

人気のあるマッドポンプのスペアパーツ
