원래 장소 중국
브랜드 이름 Gardner Denver, National, Oilwell, Southwest
인증 API
모델 번호 PZ8
최소 주문 수량 1개 조각
가격 1 to 500 usd
포장 세부 사항 해상 및 항공 운송에 적합
배달 시간 재고 있음
지불 조건 신용장, D/A, D/P, T/T
공급 능력 달 당 1200 조각
제품 상세 정보
용법 기름, 물, 굴착 장비 힘 전기이고 디젤 엔진입니다
압력 고압, 저압 어플리케이션 마이닝, 기름, 화학
구조 피스톤 펌프 연료 디젤
표준 또는 비표준 기준 유형 머드 펌프
색상 녹색이 되거나 고객마다 설계하세요 재료 무쇠 / 스테인레스 강 머드 흡입 펌프, 크롬 합금
보증 12개월 제품명 머드 펌프
OEM 있을 수 있고 받아들입니다, 적용 가능합니다 상태 새로운
메시지를 남겨주세요
제품 설명

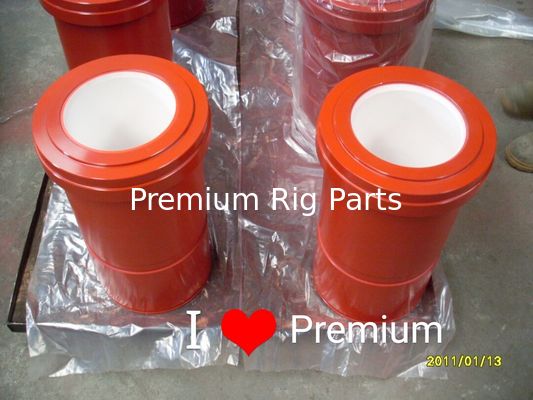

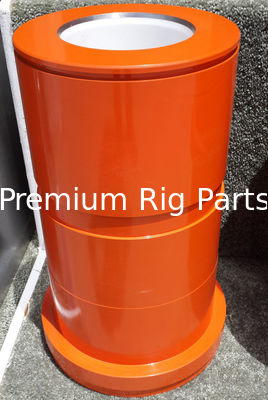

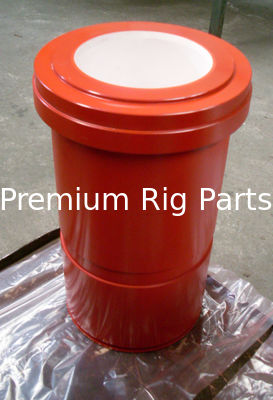

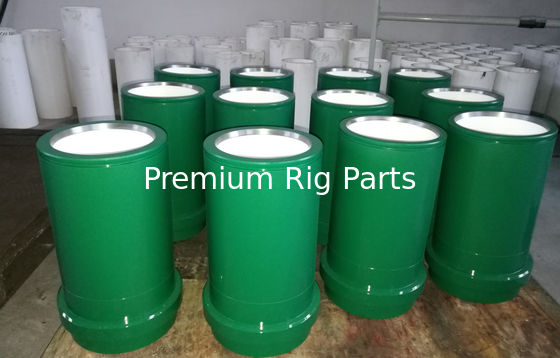

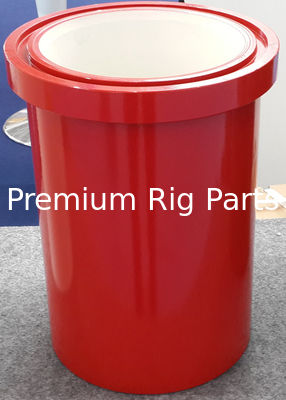

Premium의 지르코니아 라이너는 일반적으로 사용되는 알루미나 세라믹으로 만든 라이너보다 수명 비용 절감, 훨씬 긴 서비스 기간, 더 나은 성능 및 안전한 작동을 제공합니다. Premium의 지르코니아 라이너는 독점적인 지르코늄 기반 매트릭스로 기계적 특성이 크게 향상되었습니다.



◎ 지르코니아는 알루미나에 비해 세 가지 중요한 특성 장점을 가지고 있습니다.

◎ 지르코니아가 충격강도가 더 좋습니다.

◎ 지르코니아는 알루미나보다 단단하다.

◎ 지르코니아는 알루미나보다 미세한 표면마감이 가능합니다. 4 RMS로 마감 처리된 ◎지르코니아 라이너 - 알루미나보다 3~4배 더 미세한 표면 마감을 제공합니다.



이러한 세 가지 부동산 이점은 모두 소유 비용 절감으로 이어집니다. 마모가 개선되면 슬리브의 사용 수명이 직접적으로 연장되고, 충격 강도가 향상되면 현장에서 파손된 라이너를 교체하는 데 드는 상당한 비용이 절감됩니다. 한편, 표면 마감 개선은 간접적인 영향을 미칩니다. 더 미세한 표면 마감은 탄성중합체 및 금속 펌프 피스톤과의 마찰이 적다는 것을 의미하며, 이는 결국 피스톤 수명을 연장하고 펌프 냉각 요구 사항을 줄입니다.



◎ 소매 미끄러짐을 방지하기 위해 어깨에 선체 디자인을 적용한 HP 디자인

◎ 라이너 및 피스톤 마모 감소

◎ 최대 7500 PSI의 모든 드릴링 작업에 대한 등급

◎ 내경경도 92-94 Rockwell

◎ ID 공차 +.010"/ -.000"

◎ 표면조도 4 - 8 RMS

◎ 경도는 HV 0.3 kg/mm ​​– 1100/1200 ( 92 - 94 Rc)

◎ 미끄러짐을 방지하는 고압 설계

◎ 라이너 크기는 모든 인기 있는 진흙 펌프에 대해 4½"에서 7"까지 제공됩니다.



세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 0세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 1



진흙 펌프 모델 4” 4-1/2” 5” 5-1/2” 6” 6-1/2” 7”
콘티넨탈 엠스코 F-800 / 1000 / 05495450 프렘 05495500 프렘 05495550 프렘 05495600 프렘 05495650 프렘 05495700 프렘
콘티넨탈 엠스코 FB-1300 / 1600 05499400 프렘 05499450 프렘 05499500 프렘 05499550 프렘 05499600 프렘 05499650 프렘 05499700 프렘
컨티넨탈 엠스코FC-2200 / / 05551500 프렘 05551550 프렘 05551600 프렘 05551650 프렘 05551700 프렘
가드너 덴버PAH-275

PA I3940

05519400 프렘

PA 13945

05445450 프렘

PA 13950

05445500 프렘

 / / / /
가드너 덴버 PZ-7 PY13940 PY13945

PY13950

05493087 프렘

PY13955

05493085 프렘

PY13960

05493083 프렘

PY13965

05493081PREM

PY13970

05493079 프렘
가드너 덴버 PZ-8/9

206PZJ456

05493400 프렘

205PZJ456

05493450 프렘

204PZJ456

05493500 프렘

203PZJ456

05493550 프렘

202PZJ456

05493600 프렘

200PZJ456

05493650 프렘

207PZJ456

05493700 프렘
가드너 덴버 PZ-10/11

206PZL456

05496400 프렘

205PZL456

05496450 프렘

204PZL456

05496500 프렘

203PZL456

05496550 프렘

202PZL456

05496600 프렘

201PZL456

05496650 프렘

200PZL456

05496700 프렘
가드너 덴버PZL

206PZL456

05496400 프렘

205PZL456

05496450 프렘

204PZL456

05496500 프렘

203PZL456

05496550 프렘

202PZL456

05496600 프렘

201PZL456

05496650 프렘

200PZL456

05496700 프렘
가드너 덴버 PZL-B-7500PSI / / 05561500HP 05561550HP 05561600HP 05561650HP 05561700HP
가드너 덴버PZL(SWFE 7500PSI 포함) 05465400HP 05465450HP 05465500HP 05465550HP 05465600HP 05465650HP 05465700HP
가드너 덴버PX-11 7500PSI / / 05561500HP 05561550HP 05561600HP 05561650HP 05561700HP
이데코 T-500 / 05512450 프렘 05512500 프렘 05512550 프렘 05512600 프렘 05512650 프렘 05512700 프렘
이데코 T-800 / 1000 05502400 프렘 05502450 프렘 05502500 프렘 05502550 프렘 05502600 프렘 05502650 프렘 05502700 프렘
이데코 T-1300 / 1600 / 05507450 프렘 05507500 프렘 05507550 프렘 05507600 프렘 05507650 프렘 05507700 프렘
국가의7P-50 05466040 프렘 05466045 프렘 05466050 프렘 05466055 프렘 05466060 프렘 / /
내셔널 8-P-80 05464400 프렘 05464450 프렘 05464500 프렘 05464550 프렘 05464600 프렘 05464650 프렘 /
내셔널 9-P-100 / 10-P-130 05465400 프렘 05465450 프렘 05465500 프렘 05465550 프렘 05465600 프렘 05465650 프렘 /
내셔널 12-P-160 05466400 프렘 05466450 프렘 05466500 프렘 05466550 프렘 05466600 프렘 05466650 프렘 05466700 프렘
내셔널 14-P-220 05545400 프렘 05545450 프렘 05545500 프렘 05545550 프렘 05545600 프렘 05545650 프렘 05545700 프렘
국립 JWS-165/340 05531400 프렘 05531450 프렘 / / / / /
국립 JWS-400 05524400 프렘 05524450 프렘 05524500 프렘 05524550 프렘 05524600 프렘 / /
유정HD-1700-PT / / 05326500 프렘 05326550 프렘 05326600 프렘 05326650 프렘 05326700 프렘
오일웰 A-600-PT 05329400 프렘 05329450 프렘 05329500 프렘 05329550 프렘 05329600 프렘 05329650 프렘 05329700 프렘
오일웰 A-850-PT / A-1100-PT 05330400 프렘 05330450 프렘 05330500 프렘 05330550 프렘 05330600 프렘 05330650 프렘 05330700 프렘
오일웰 A-1400-PT / A-1700-PT 05326400 프렘 05326450 프렘 05326500 프렘 05326550 프렘 05326600 프렘 05326650 프렘 05326700 프렘





세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 2



당사의 모든 유체 엔드 부품은 API 7K 품질 표준에 따라 제조됩니다.

다음과 같은 인기 있는 펌프 모델에 부품을 사용할 수 있습니다.

BOMCO/Emsco 진흙 펌프: F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

LS 내셔널 머드 펌프: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Ideco 진흙 펌프: T-500, T-800, T-1000, T-1300, T-1600,


국립 진흙 펌프: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Gardner 덴버 진흙 펌프: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

유정진흙 펌프: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



워스 머드 펌프: TPK1000, TPK1600, TPK 2000,TPK2200



러시안 펌프스: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



웨더포드/엘리스 윌리엄스: E-447, E-2200



드릴멕: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



루마니아: 3PN-1000, 3PN-1600, 3PN-2000



WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster용 기타 브랜드 예비 부품.



세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 3



다음과 같은 인기 있는 펌프 모델에 부품을 사용할 수 있습니다.

BOMCO/Emsco 진흙 펌프: F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

LS 내셔널 머드 펌프: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600

Ideco 진흙 펌프: T-500, T-800, T-1000, T-1300, T-1600,

국립 진흙 펌프: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,

Gardner 덴버 진흙 펌프: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

유정진흙 펌프: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



워스 머드 펌프: TPK1000, TPK1600, TPK 2000,TPK2200



러시안 펌프스: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



웨더포드/엘리스 윌리엄스: MP-5, MP-8, MP-10, MP-13, MP-16, E-447, E-2200, E1600



드릴멕: 9T1000, 12T1600, 7TS600, 7TS500, 9T800,14T2200



루마니아: 3PN-1000, 3PN-1600, 3PN-2000



WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster용 기타 브랜드 예비 부품.



세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 4



남서부 8490-2유체 끝

EMSCO FB1300/1600

유체 끝 유형 펌프 모델 펌프의 크기
남서부 5000 PSI FB1300/1600 7-1/2” X 12”



목 피/N 설명 수량. 요청됨
  8490-2A 유체 끝집회:(항목으로 구성됨: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,33, 34,35,36,38,39) 3
1 6390YXX 정기선 (유형(Y) 및 크기에 대한 주문 차트 가이드를 참조하십시오. (더블 엑스) 3
2 AJO428S 라이너 씰(유형 및 크기(XX)에 대한 주문 차트 가이드를 참조하십시오. (AJO428SU 우레탄으로도 사용 가능) 3
3 8490-3 웨어플레이트 3
4 2988 웨어플레이트 및 모듈 씰(2988U 우레탄으로도 사용 가능) 6
5 XX-BYY 피스톤(사이즈(XX) 및 유형(YY)에 대한 주문 차트 가이드를 참조하십시오. 3
5A 2932 피스톤 부싱(1-5/8"에서 1-1/2" 직선 보어까지) 3
6 568-225 피스톤 O-링 3
7 6278-25 피스톤 로드(탄성 스톱 너트 포함) 3
8 API-4ESN 피스톤 로드 너트 3
9 1290-2 피스톤 로드 연결 스터드 3
10 6284-1 서브로드 3
11 6274CWY 로드 클램프(11A, 11B, 11C로 구성) (클램프에만 6274C 사용) 3
11A 1200H30 호스(1/2" X 30", 1/2" 수 X 3/8" 수 연결) 3
11B 1286-CWYFP14 파이프(1/2” X 14” 아연 도금 및 한쪽 끝 나사산 처리) 3
11C 4020-29 볼트(잠금 너트와 와셔가 있는 5/8” X 8” 등급 8 볼트) 6
12 1200G74 포니로드 3
13   판막 6
14   밸브 인서트(필요한 경우) 6
15   밸브 스프링 6
16   좌석 6
  SWTM1700 유압 시트 풀러 키트 완료(자세한 내용은 카탈로그의 도구 섹션을 참조하세요.)
  4475-2A 남서쪽 HP 퀵 체인지 밸브 커버 어셈블리:(항목 번호 17-24로 구성됨) 6
17 4475 스레드 플랜지 6
18 4575 스크류 글랜드 6
19 4675-2A 플러그(밸브 가이드, 나사 및 부싱 포함) 6
20 P129 HP 밸브 커버 플러그 씰(P129U 우레탄에도 사용 가능) 6
21 4775-2R 밸브 가이드(부싱 #4700I 포함) 6
22 4700I 밸브 가이드 부싱 6
23 4016-99 밸브 가이드 나사 12
24 4015-2 밸브 커버 스터드(SW 부품 번호 HHNHHN1250-7 1-1/4:-7" 무거운 육각 너트 포함) 72
25 4016-9 파워 엔드 스터드(SW 부품 번호 HHN1500-8 1-1/2-”8 무거운 육각 너트 포함) 18
27 6490-3 라이너 리테이너 플랜지 3
28 8422-3 라이너 리테이너 파일럿 링 3
29 6590-1 라이너 리테이너 너트 3
30 4016-97 흡입 모듈 스터드(SW 부품 번호 HHN1500-8 1-1/2"-8 무거운 육각 너트 포함) 18
31 4018-19 흡입 매니폴드 캡 나사(잠금 와셔 포함) 18
32 8590-6 흡입 매니폴드(전면 또는 측면 흡입구) 1
33 568-442 흡입 매니폴드 씰 3
34 8490-2S 흡입 모듈(스터디드에만 해당) 3
35 8490-1D 방전 모듈(스터디드에만 해당) 3
36 8488-5 맞춤핀 6
37 8390-50 방전 매니폴드 1
38 568-343 방전 매니폴드 씰 3
39 4017-46 방전 매니폴드 스터드(SW 부품 번호 HHN1250-8 1-1/4"-8 무거운 육각 너트 포함) 12
40 ESN500 탄성 스톱 너트 12
41 LW875 잠금장치 7/8 36
42 9070004 싱글 립 포니 로드 씰 3
43 9070005 더블 립 포니 로드 씰 3
44 9060012 스플래시 가드
  8590-6BFA

블라인드 플랜지는 8590-6 흡입 매니폴드의 사용되지 않은 플랜지를 덮는 데 사용할 수 있습니다. –

(8590-6BFA에는 8590-6BF 블라인드 플랜지 및 568-456 O-링이 포함됨) 별도의 PG를 참조하십시오. 자세한 내용은


  6278-74 6278-25 로드 및 1200G74 포니용 피스톤 로드 풀러
    다음 부품은 SOUTHWEST FB-1600 / FB-1300 유압 라이너 리테이너와 함께 사용됩니다.
45 1388XX 정기선 3
46 2974XX 라이너 씰 3
47 8490-20 정기선 웨어플레이트 / 2988 WEARPLATE 개스킷을 동일하게 사용하십시오. 원래의 3
48 8488-7 고정나사 12
49 6588-22-2 라이너 너트 3



세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 5





목 부품번호 설명 수량. 요청됨
  8477-25A 유체 엔드 어셈블리:(항목으로 구성됨: 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39)
1

1367Y-XX

1367AY-XX

정기선(유형(Y) 및 보어 크기(XX)에 대한 주문 차트는 가이드를 참조하십시오.

라이너 6 ¼인치부터 6 ¼인치까지

 3
2

2930-XXU**

2974-XXU**

라이너 씰

6 ¼”부터 6 ¼”까지 라이너용 라이너 씰

 3
3 8477-29 정렬 링 3
4 8477-30 웨어플레이트(웨어플레이트 번호 8477-28 교체) 3
5 2988U** 웨어플레이트, 모듈 및 방전 매니폴드 씰 9
6 XX-BYY 피스톤(사이즈(XX) 및 유형(YY)에 대한 주문 차트 가이드를 참조하십시오.) 3
7 568-225 피스톤 O-링 3
8 6278-25 피스톤 로드(1 ½-8-UN 탄성 스톱 너트 포함) 3
9 API-4ESN 피스톤 로드 탄성 정지 너트 3
10 1290-2 피스톤 로드 연결 스터드 3
11 6279-1 서브 로드(클램프 유형, 나사 유형 서브 로드는 부품 번호 6280-1입니다.) 3
12 1277CW 로드 클램프(워터 재킷 포함) (12A, 12B, 12C로 구성) 3
12A 1200120 스프레이 파이프(3/8” x 12” 아연 도금 및 한쪽 끝 나사산 처리) 3
12B 4018-96 볼트(잠금 너트와 와셔가 있는 5/8”-11UN 등급 8 볼트) 6
12C 1200H30 호스(1/2" x 30", 1/2" 수 연결 및 3/8" 수 연결) 3
13 1200G77 포니로드(클램프 유형, 나사 유형 포니 로드는 부품 번호 1200G88입니다) 3
14   판막 6
15   밸브 인서트 6
16   밸브 스프링 6
17   밸브 시트 6
  SWTM1700 유압 시트 풀러 키트 완료(자세한 내용은 카탈로그의 도구 페이지를 참조하세요) 1
18 4488-25 밸브 커버 플랜지 6
19 4588-25 스크류 글랜드 6
20 4688-25 플러그(밸브 가이드, 부싱, 나사 포함, 품목 22, 23, 24 포함) 6
21 P115 HP 밸브 커버 플러그 니트릴 씰(P115U 우레탄 씰 사용 가능) 6
22 4788-25R 밸브 가이드(부싱 #4700I 포함) 6
23 4700I 밸브 가이드 부싱 6
24 4018-18 밸브 가이드 나사 12
25 4015-2 밸브 커버 스터드(SW 부품 번호 HHN1250-7 1 ¼-7 무거운 육각 너트 포함) 72
26 4019-46 파워 엔드 스터드(SW 부품 번호 HHN1250-7 1 ¼-7 무거운 육각 너트 포함) 24
27 6477-25 라이너 리테이너 플랜지 3
28 4019-45 라이너 리테이너 스터드(SW 부품 번호 HHN1250-7 1 ¼-7 무거운 육각 너트 포함) 24
29 6577-25 라이너 리테이너 너트 3
30 4019-44 흡입 모듈 스터드(SW 부품 번호 HHN1750-8 1 ½-8 무거운 육각 너트 포함) 18
31 4017-77 흡입 매니폴드 캡 나사 24
32 8577-25 흡입 매니폴드 1
33 AJO245 흡입 매니폴드 씰 3
34 8477-26 흡입 모듈 3
35 8477-27 방전 모듈 3
36 8488-5 맞춤핀 6
37 8377-27 방전 매니폴드(일련 번호 9222 이하의 경우 토출 배관 재배치를 방지하기 위해 8377-25를 사용하십시오) 1
38 4019-45 방전 매니폴드 스터드(SW 부품 번호 HHN1250-7 1 ¼-7 무거운 육각 너트 포함) 12



세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 6



남서부 8482-25유체 끝

국립 14-P-220의 경우

유체 끝 유형 펌프 모델 펌프의 크기
남서부 7500PSI 내셔널 14-P-220 9인치 X 14인치





목 부품번호 설명 수량. 요청됨
  8482-25A 유체 엔드 어셈블리:(항목으로 구성됨: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34)
1 6382G-XX 정기선유형(G)에 대한 주문 차트 가이드를 참조하십시오. (와이); 및 보어 크기(XX)용 3
2 2930-XX 라이너 씰 3
3 8482-5 웨어플레이트 3
4 2988 웨어플레이트 및 모듈 씰(우레탄 부품 번호 2988U에도 사용 가능) 6
5 XX-BYY 피스톤(사이즈(XX) 및 유형(YY)에 대한 주문 차트 가이드를 참조하십시오. 3
6 568-225 피스톤 O-링 3
7 6282W32 피스톤 로드(탄성 스톱 너트 포함) 3
8 API-4ESN 피스톤 로드 탄성 정지 너트 3
9 6282-1 서브로드 3
10 6282CWY 로드 클램프(10A, 10B, 10C로 구성)(클램프 전용은 6282C 사용) 6
10A 1200H30 호스 3
10B 1200160 파이프 3
10C 4019-77 로드 클램프 볼트 12
11 6200G82 포니로드 3
12 페이지 보기 판막 6
13 페이지 보기 밸브 인서트(필요한 경우) 6
14 페이지 보기 밸브 스프링 6
15 페이지 보기 밸브 시트 6
  SWTM1700 유압 시트 풀러 키트 완료(카탈로그의 도구 섹션을 참조하세요) 1
16 4476 스레드 플랜지 6
17 4597 스크류 글랜드 6
18 4609-25 플러그(밸브 가이드, 부싱 및 나사 포함) 품목 20, 21, 22 포함 6
19 P119 HP 밸브 커버 플러그 씰 6
20 4776R 밸브 가이드(부싱 #4700I 포함) 6
21 4700I 밸브 가이드 부싱(우레탄 부품 번호 4700IU에도 사용 가능) 6
22 4016-98 밸브 가이드 나사 12
23 4015-54 밸브 커버 스터드(SW 부품 번호 HHN1500-6 1 ½-6 무거운 육각 너트 포함) 84
24 4019-24 파워 엔드 스터드(SW 부품 번호 HHN1500-6 1 ½-6 무거운 육각 너트 포함) 30
25 6482 라이너 리테이너 플랜지 3
26 4015-52 라이너 리테이너 스터드(SW 부품 번호 HHN1250-7 1 ¼-7 무거운 육각 너트 포함) 18
27 6582 라이너 리테이너 너트 3
28 4020-6 흡입 모듈 스터드(SW 부품 번호 HHN2000-8 2-8 무거운 육각 너트 포함) 18
29 4018-19 흡입 매니폴드 캡 나사 24
30 8582 흡입 매니폴드 1
31 AJO326 흡입 매니폴드 씰 3
32 8482-26 흡입 모듈 3
33 8482-27 방전 모듈 3
34 8488-5 맞춤핀 6
35 4019-60 방전 매니폴드 스터드(SW 부품 번호 HHN1250-7 1 ¼-7 무거운 육각 너트 포함) 18
36 8382-25 방전 매니폴드 1




세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 7







남서부 7500PSI 봄코 F-1600 7 ½인치 X 12인치

세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 8

품목 번호



부품 번호



설명

 수량. 요청됨
  8404-25A 유체 엔드 어셈블리:(항목으로 구성됨: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42)
1 1376YXX 정기선PG의 주문 차트 가이드를 참조하세요. 6 유형(G)의 경우; (와이); 및 보어 크기(XX)용 3
2 2930-XX 라이너 씰(우레탄 부품 번호 2930-XXU에도 사용 가능) 3
3 8490-28 라이너 웨어플레이트(568-443 O-링 포함) 3
4 2988 웨어플레이트 및 모듈 씰(우레탄 부품 번호 2988U에도 사용 가능) 6
5 XX-BYY 피스톤PG의 주문 차트 가이드를 참조하세요. 6 사이즈(XX) 및 유형(YY) 3
6 568-225 피스톤 씰 3
7 6278-25 피스톤 로드(탄성 스톱 너트 포함) 3
8 API-4ESN 피스톤 로드 너트 3
9 1290-2 피스톤 로드 연결 스터드 3
10 6284-1 서브 로드 3
11 6274CWY 로드 클램프(워터 재킷 포함) 3
11A 1200H30 호스(1/2" X 30", 1/2" 수 X 3/8" 수 연결) 3
11B 1286CWYFP 파이프가 있는 로드 클램프 워터 스프레이 매니폴드 3
11C 4020-29 볼트(7/8-9 잠금 너트와 와셔가 있는 등급 8 볼트) 6
12 1200G74 포니로드 3
13 페이지 보기 판막 6
14 페이지 보기 밸브 인서트 6
15 페이지 보기 밸브 스프링 6
16 페이지 보기 밸브 시트 6
  SWTM1700 유압 시트 풀러 키트 완료(카탈로그의 도구 섹션을 참조하세요) 1
17 4488-25 밸브 커버 플랜지 6
18 4588-25 스크류 글랜드 6
19 4690-25A 플러그(밸브 가이드, 부싱 및 나사 포함) 품목 20, 21, 22, &23 포함 6
20 P115 HP 밸브 커버 플러그 니트릴 씰(우레탄 부품 번호 P115U에도 사용 가능) 6
21 4788-25R 밸브 가이드(부싱 #4700I 포함) 6
22 4700I 밸브 가이드 인서트(우레탄 부품 번호 4700IU에도 사용 가능) 6
23 4018-18 밸브 가이드 나사 12
24 4015-2 밸브 커버 스터드(SW 부품 번호 HHN1250-7 1 1/4"-7 무거운 육각 너트 포함) 72



유체 끝 유형 펌프 모델 펌프의 크기
남서부 7500PSI 봄코 F-1600 7 ½인치 X 12인치

세라믹 라인어, 지르코니아 라인어, 가드너 덴버 PZ8 진흙 펌프, PZ9 진흙 펌프, PZ7 진흙 펌프 9

품목 번호



부품 번호



설명

 수량. 요청됨
25 4017-33 파워 엔드 스터드(SW 부품 번호 HHN1500-8 1 1/2"-8 무거운 육각 너트 포함) 30
26 568-443 웨어플레이트 'O' 링 3
27 6490-25 라이너 리테이너 플랜지 3
28 4019-51 라이너 리테이너 캡스크류 36
29 6590-25 라이너 리테이너 너트 3
30 4019-61 흡입 모듈 스터드(SW 부품 번호 HHN1750-8 1 3/4"-8 무거운 육각 너트 포함) 18
31 4018-19 흡입 매니폴드 캡스크류 18
32 8590-6 흡입 매니폴드 1
33 568-442 흡입 매니폴드 'O' 링 3
34 8404-26 흡입 모듈 3
35 8404-27 방전 모듈 3
36 8488-5 맞춤핀 6
37 8376-25MOD 방전 매니폴드 1
38 4019-60 방전 매니폴드 스터드(SW 부품 번호 HHN1250-7 1 1/4"-7 무거운 육각 너트 포함) 18
39 2988 방전 매니폴드 씰 3
40 6490-25P 라이너 리테이너 풀러 1
41 LW875 잠금장치 7/8 18
42 LW500 잠금장치 ½ 12

  8590-6BFA

블라인드 플랜지는 8590-6 흡입 매니폴드의 사용되지 않은 플랜지를 덮는 데 사용할 수 있습니다. –

(8590-6BFA에는 8590-6BF 블라인드 플랜지 및 568-456 O-링이 포함됨) 별도의 PG를 참조하십시오. 자세한 내용은








남서부 7500 PSI BOMCO F-1600 가이드 주문
피스톤 라이너 라이너 씰
크기 페일세이프 듀얼 듀로® 검은 고양이 그레이로이® 지르코니아 고무 우레탄
4" 76BFS 76BDD 76BBC 1376G06   2930-06 2930-06U
4 1/4" 77BFS 77BDD 77BBC 1376G07   2930-07 2930-07U
4 1/2" 78BFS 78BDD 78BBC 1376G08 1376ZIR08 2930-08 2930-08U
4 3/4" 79BFS 79BDD 79BBC 1376G09 1376ZIR09 2930-09 2930-09U
5" 81BFS 81BDD 81BBC 1376G1 1376ZIR1 2930-1 2930-1U
5 1/4" 82BFS 82BDD 82BBC 1376G2   2930-2 2930-2U
5 1/2" 83BFS 83BDD 83BBC 1376G3 1376ZIR3 2930-3 2930-3U
5 3/4" 84BFS 84BDD 84BBC 1376G4 1376ZIR4 2930-4 2930-4U
6" 85BFS 85BDD 85BBC 1376G5 1376ZIR5 2930-5 2930-5U
6 1/4" 86BFS 86BDD 86BBC 1376G6 1376ZIR6 2930-6 2930-6U
6 1/2" 87BFS 87BDD 87BBC 1376G7 1376ZIR7 2930-7 2930-7U
6 3/4" 88BFS 88BDD 88BBC 1376G8   2930-8 2930-8U
7" 89BFS 89BDD 89BBC 1376G9 1376ZIR9 2930-9 2930-9U
7 1/4" 91BFS 91BDD 91BBC 1376G10 1376ZIR10 2974-11 2974-11U
7 1/2" 92BFS 92BDD 92BBC 1376G11   2974-11 2974-11U



참고: 듀얼 듀로®그리고 그레이로이®SOUTHWEST OILFIELD PRODUCTS, INC.의 등록 상표입니다.




밸브 & 좌석 (봄코 F-1600)



유형



판막



끼워 넣다



봄



스테인레스 스프링



좌석



풀러 헤드

풀러 헤드

스타일
남서쪽(완전 개방) 773-1B 해당 없음 SW5710-110L 해당 없음 873-1 SWTM3750 스플릿 조

풀 오픈 러프넥

(캐스트 N 플레이스 인서트)

 SWND-6V2 해당 없음 SW5710-115 해당 없음 SWND-6S4

SWTM27SXN

SWND-6PH

스플릿 조

팬케이크

풀 오픈 러프넥

(고온)

 SWND-6V2H 해당 없음 SW5710-115 해당 없음 SWND-6S4

SWTM27SXN

SWND-6PH

스플릿 조

팬케이크

풀 오픈 러프넥

(교체 가능한 우레탄 인서트 포함)

 SWND-6V1 SWND-6I SW5710-115 해당 없음 SWND-6S4

SWTM27SXN

SWND-6PH

스플릿 조

팬케이크
3 웹 더블 앵글 O-링 SWR0500119 SWR0515845 SWR0513744 SWR0514790 SWR0512436 SWTM3-7D



3 J 후크
3 웹(고온) SWR0520586 SWR0520585 SWR0513744 SWR0514790 SWR0512436 SWTM3-7D
3 웹 표준 플레이트 SWR0505038 SWR0504890 SWR0515575 SWR0514790 SWR0512436 SWTM3-7D
4 웹 SWU5B-EH SWUDD-6AB SW5710-115 해당 없음 SW6ADD-B4 SWTM4-6 4 J 후크
