Product Details:
Payment & Shipping Terms:
|
Usage: | Oil,Water,drill Rig | Power: | Electric,Hydraulic,Pneumatic,diesel |
---|---|---|---|
Pressure: | High Pressure,Low Pressure,low Pressure Submersible Mud Pump Sand Dredging Slurry Pump | Application: | Mining,oil |
Structure: | Piston Pump,Single-stage Pump | Fuel: | Diesel,Electric |
Standard Or Nonstandard: | Standard | Theory: | Centrifugal Pump |
Type: | Mud Pump | Weight: | 100-3700kg |
Color: | Red And So On,Green Or Per Customer Design | Material: | Cast Iron/stainless Steel Mud Suction Pump,Chrome Alloy,Stainless Steel Aluminum Plastic Etc |
Warranty: | 12 Months | Product Name: | Mud Pump |
Oem: | Can Be Accept,Applicable | Inlet Pipe (mm)/(in): | DN200 / 8 |
Condition: | New |

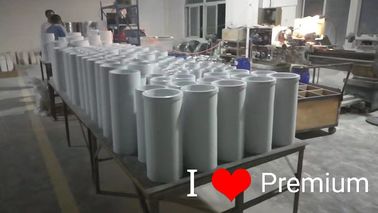

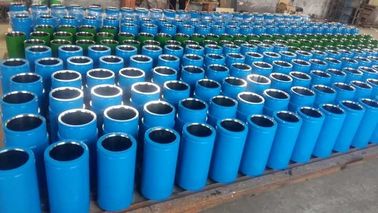

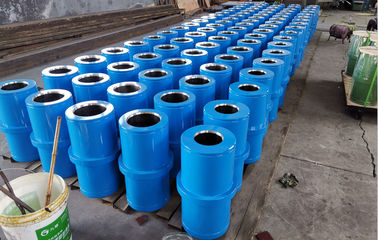

TSC mud pump liners are designed and manufactured to meet or exceed original equipment specification and API standards for almost all types of mud pumps in use today.
TSC Workforce (WF) series mud pumps are developed to offer superior performance for a variety of drilling operations and work environments. TSC Mud pump and parts for model WF1300 triplex Pump,WF1300BH,WF1300,WF-1300C,WF1600A,WF1600B,WF1600BH,WF1600CH,WF1600L,WF1600LH,WF2000,WF2200.WF400,WF700.

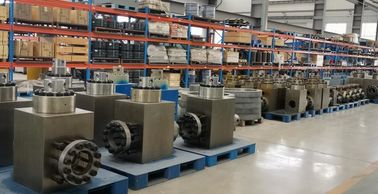

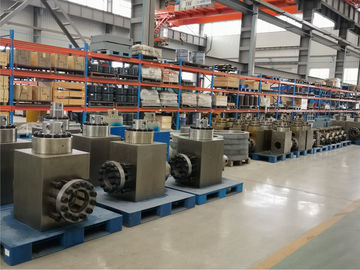

FLUID END MODULE & ACCESSORIES | |||
ITEM # | TSC PART # | DESCRIPTION | WEIGHT |
01 | TS-1290335 | MODULE, STUDDED FLUID END DISCHARGE ( INCLUDES ITEMS 1,3-6, 9-11, 30,&31) | 1430 |
02 | TS-1290338 | MODULE, STUDDED FLUID END SUCTION (INCLUDES ITEMS 2,3,4 ) | 680 |
03 | TS-2408019 | STUD, THREADED RING | 3.12 |
04 | TS-6300220 | NUT, THREADED RING STUD | 0.73 |
05 | TS-2408020 | STUD, POWER FRAME | 1.5 |
06 | TS-6300240 | NUT, POWER FRAME STUD | 0.5 |
07 | TS-2402560 | STUD,TOP TAPER LOCK (FOR BLIND RING AND WELD NECK FLANGES) | 1.75 |
08 | TS-6300220 | NUT, STUD (BLIND RING AND WELD NECK FLANGES) | 0.73 |
09 | TS-2408034 | STUD, DISCHARGE MODULE TO SUCTION MODULE | 9.5 |
10 | TS-6300241 | NUT, DISCHARGE TO SUCTION MODULE STUD | 0.94 |
11 | TS-6511416 | PIN, DOWELL | 0.5 |
12 | TS-1292141 | BUSHING,VALVE GUIDE | 1 |
13 | TS-1292140 | RETAINER, VALVE GUIDE BUSHING | 1 |
14 | TS-1540126 | GASKET, VALVE COVER | 0.2 |
15 | TS-1290174 | RETAINER, SEAL | 38 |
16 | TS-1290178 | SCREW, ADJUSTING WEDGE | 3 |
17 | TS-G1290376 | ASSEMBLY, WEDGE (INCLUDES ITEM #18 WEDGE SPRING) | 7 |
18 | TS-1290181 | SPRING, WEDGE | 1 |
19 | TS-1290308 | RING, THREADED | 77 |
20 | TS-1290307 | CAP, VALVE COVER (THREADED) | 57 |
21 | TS-1290315 | WASHER, WEDGE ADJUSTING SCREW | 0.5 |
22 | TS-6300160 | NUT, WEDGE ADJUSTING SCREW | 0.5 |
23 | TS-1290343 | ADAPTER, DISCHARGE CONNECTOR | 5 |
24 | TS-2410031427 | SEAL,DISCHARGE CONNECTOR TO DISCHARGE ADAPTER | 0.5 |
25 | TS-1290342 | CONNECTOR, DISCHARGE | 16.75 |
26 | TS-2410031348 | SEAL,SUCTION CONNECTOR TO DISCHARGE ADAPTER | 0.5 |
27 | TS-700030511 | CAPSCREW, DISCHARGE CONNECTOR (WASHER INCLUDED) | 0.5 |
28 | TS-1290357 | PLATE, WEAR | 10 |
29 | TS-1290165 | BUSHING, LINER | 110 |
30 | TS-2408018 | STUD, LINER BUSHING | 1.2 |
31 | TS-6300160 | NUT, LINER BUSHING STUD | 0.5 |
32 | TS-1290166 | ASSEMBLY, LINER CLAMP (INCLUDES ITEMS 32,33,34,35,36,37) | 150 |
33 | TS-700044811 | CAPSCREW, LINER CLAMP | 0.5 |
34 | TS-6309120 | NUT, LINER CAPSCREW | 0.12 |
35 | TS-1290169 | PIN, CONNECTOR | 0.15 |
36 | TS-1290168 | CONNECTOR, LINER CLAMP | 1 |
37 | TS-6571420 | PIN, SPRING | 1 |
38 | TS-1290344 | SEAL, MODULE & WEARPLATE | 0.5 |
39 | TS-1590051 | SEAL, SUCTION MANIFOLD | 0.5 |
IDECO T-500,T-800,T-1000 | ||
FLUID END MODULE & ACCESSORIES | ||
ITEM # | TSC PART # | DESCRIPTION |
01 | TS-551-458 | FLUID END MODULE STUDDED - (INCLUDES ITEMS 1,2,3,4,5,6,7) |
02 | TS-551-410-01 | STUD, POWER FRAME |
03 | TS-IN-146 | NUT,POWER FRAME STUD |
04 | TS-551-410-02 | STUD, DISCHARGE MANIFOLD |
05 | TS-IN-146 | NUT, DISCHARGE MANIFOLD STUD |
06 | TS-551-410-03 | STUD, THREADED RING |
07 | TS-IN-146 | NUT, THREADED RING STUD |
08 | TS-551-405-07 | LOWER VALVE GUIDE ASSEMBLY (INCLUDES # 19 VALVE GUIDE BUSHING) |
09 | TS-551-422-04 | RETAINER, LOWER VALVE GUIDE |
10 | TS-BTM16696309(G-783-Z) | GASKET, VALVE COVER ,CYLINDER HEAD |
11 | G-783 | LINER GASKET |
12 | TS-551-422-02 | PLUG, CYLINDER HEAD |
13 | TS-551-405-03 | THREADED RING |
14 | TS-551-405-04 | THREADED PLUG RETAINER |
15 | TS-551-422-03 | UPPER VALVE GUIDE |
16 | TS-551-405-05 | NUT, LINER ADAPTER |
17 | TS-IO-548 | GASKET, DISCHARGE MANIFOLD |
18 | TS-IO-521 | GASKET, SUCTION MANIFOLD |
19 | TS-551-405-09 | BUSHING, VALVE GUIDE |
GARDNER DENVER PZ-7, PZ-8, PZ-9 | ||
FLUID END MODULE & ACCESSORIES | ||
ITEM # | TSC PART # | DESCRIPTION |
01 | TS-205PZL029D | FLUID END MODULE STUDDED (INCLUDES 1-9 ) |
02 | TS-79L188 | STUD, FRAME & LINER CLAMP |
03 | TS-50B36 | NUT (FOR ABOVE) |
04 | TS-79L73 | STUD, FRAME |
05 | TS-50AQ30 | NUT (FOR ABOVE) |
06 | TS-79AL6 | STUD, VALVE COVER |
07 | TS-50B34 | NUT (FOR ABOVE) |
08 | TS-202PZL110 | STUD, DISCHARGE MANIFOLD |
09 | TS-50B34 | NUT (FOR ABOVE) |
10 | TS-2011861 | RING, VALVE COVER GASKET EXPANDER |
11 | TS-2011862(G-749) | GASKET, VALVE COVER |
12 | TS-2007674 | BUSHING, VALVE GUIDE |
13 | TS-2011860 | COVER, VALVE |
14 | TS-2011699 | RING, VALVE COVER THREADED |
15 | TS-2011857 | CAP, VALVE COVER LOCK |
16 | TS-2011701 | PLATE, RETAINER |
17 | TS-2011700 | GUIDE, VALVE SUCTION |
18 | TS-95W2 | WASHER, LOCK 1/2" 316SS |
19 | TS-655EE06S | SCREW 1/2"x1 3/4" 316SS HX HD C/S |
20 | TS-25AL35 | GASKET, DISCHARGE MANIFOLD |
21 | TS-25G41 | GASKET, SUCTION MANIFOLD |
22 | TS-1PV14 | CLAMP, LINER |
23 | TS-2011706 | ASSY., LOWER VALVE GUIDE (INCLUDES 12, 16 -19) |
NATIONAL 10-P-130 | ||
FLUID END MODULE & ACCESSORIES | ||
ITEM # | TSC PART # | DESCRIPTION |
01 | TS-1290335 | MODULE, STUDDED FLUID END DISCHARGE ( INCLUDES ITEMS 1,3-6, 9-11, 30,&31) |
02 | TS-1290338 | MODULE, STUDDED FLUID END SUCTION (INCLUDES ITEMS 2,3,4 ) |
03 | TS-2408019 | STUD, THREADED RING |
04 | TS-6300220 | NUT, THREADED RING STUD |
05 | TS-2408020 | STUD, POWER FRAME |
06 | TS-6300240 | NUT, POWER FRAME STUD |
07 | TS-2402560 | STUD,TOP TAPER LOCK (FOR BLIND RING AND WELD NECK FLANGES) |
08 | TS-6300220 | NUT, STUD (BLIND RING AND WELD NECK FLANGES) |
09 | TS-2408034 | STUD, DISCHARGE MODULE TO SUCTION MODULE |
10 | TS-6300241 | NUT, DISCHARGE TO SUCTION MODULE STUD |
11 | TS-6511416 | PIN, DOWELL |
12 | TS-1292141 | BUSHING,VALVE GUIDE |
13 | TS-1292140 | RETAINER, VALVE GUIDE BUSHING |
14 | TS-1540126 | GASKET, VALVE COVER |
15 | TS-1290174 | RETAINER, SEAL |
16 | TS-1290178 | SCREW, ADJUSTING WEDGE |
17 | TS-G1290376 | ASSEMBLY, WEDGE (INCLUDES ITEM #18 WEDGE SPRING) |
18 | TS-1290181 | SPRING, WEDGE |
19 | TS-1290308 | RING, THREADED |
20 | TS-1290307 | CAP, VALVE COVER (THREADED) |
21 | TS-1290315 | WASHER, WEDGE ADJUSTING SCREW |
22 | TS-6300160 | NUT, WEDGE ADJUSTING SCREW |
23 | TS-1290343 | ADAPTER, DISCHARGE CONNECTOR |
24 | TS-2410031427 | SEAL,DISCHARGE CONNECTOR TO DISCHARGE ADAPTER |
25 | TS-1290342 | CONNECTOR, DISCHARGE |
26 | TS-2410031348 | SEAL,SUCTION CONNECTOR TO DISCHARGE ADAPTER |
27 | TS-700030511 | CAPSCREW, DISCHARGE CONNECTOR (WASHER INCLUDED) |
28 | TS-1290357 | PLATE, WEAR |
29 | TS-1290165 | BUSHING, LINER |
30 | TS-2408018 | STUD, LINER BUSHING |
31 | TS-6300160 | NUT, LINER BUSHING STUD |
32 | TS-1290166 | ASSEMBLY, LINER CLAMP (INCLUDES ITEMS 32,33,34,35,36,37) |
33 | TS-700044811 | CAPSCREW, LINER CLAMP |
34 | TS-6309120 | NUT, LINER CAPSCREW |
35 | TS-1290169 | PIN, CONNECTOR |
36 | TS-1290168 | CONNECTOR, LINER CLAMP |
37 | TS-6571420 | PIN, SPRING |
38 | TS-1290344 | SEAL, MODULE & WEARPLATE |
39 | TS-1590051 | SEAL, SUCTION MANIFOLD |
SOUTHWEST 8490-2A FLUID END FOR
EMSCO FB1300/1600
FLUID END TYPE | MODEL OF PUMP | SIZE OF PUMP |
SOUTHWEST 5000 PSI | FB1300/1600 | 7-1/2” X 12” |
ITEM | P/ N | DESCRIPTION | QTY. REQ’D |
8490-2A | FLUID END ASSEMBLY: (CONSISTS OF ITEMS: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,33, 34,35,36,38,39) | 3 | |
1 | 6390YXX | LINER (REFER TO GUIDE TO ORDERING CHART FOR TYPE (Y) AND FOR SIZE (XX) | 3 |
2 | AJO428S | LINER SEAL (REFER TO GUIDE TO ORDERING CHART FOR TYPE AND SIZE (XX) (AJO428SU Also available in urethane) | 3 |
3 | 8490-3 | WEARPLATE | 3 |
4 | 2988 | WEARPLATE AND MODULE SEAL (2988U Also available in urethane) | 6 |
5 | XX-BYY | PISTON (REFER TO GUIDE TO ORDERING CHART FOR SIZE (XX) AND FOR TYPE (YY) | 3 |
5A | 2932 | PISTON BUSHING (FROM 1-5/8” TO 1-1/2” STRAIGHT BORE) | 3 |
6 | 568-225 | PISTON O-RING | 3 |
7 | 6278-25 | PISTON ROD (WITH ELASTIC STOP NUT) | 3 |
8 | API-4ESN | PISTON ROD NUT | 3 |
9 | 1290-2 | PISTON ROD CONNECTING STUD | 3 |
10 | 6284-1 | SUB ROD | 3 |
11 | 6274CWY | ROD CLAMP (CONSIST OF 11A, 11B, 11C) (FOR CLAMP ONLY, USE 6274C) | 3 |
11A | 1200H30 | HOSE (1/2” X 30” WITH 1/2” MALE X 3/8” MALE CONNECTIONS) | 3 |
11B | 1286-CWYFP14 | PIPE (1/2” X 14” GALVANIZED AND THREADED ON ONE END) | 3 |
11C | 4020-29 | BOLT (5/8” X 8” GRADE 8 BOLT WITH LOCK NUT AND WASHER) | 6 |
12 | 1200G74 | PONY ROD | 3 |
13 | VALVE | 6 | |
14 | VALVE INSERT (IF REQUIRED) | 6 | |
15 | VALVE SPRING | 6 | |
16 | SEAT | 6 | |
SWTM1700 | HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS SECTION OF CATALOG FOR DETAILS.) | ||
4475-2A | SOUTHWEST HP QUICK-CHANGE VALVE COVER ASSEMBLY: (CONSIST OF ITEMS NO. 17-24) | 6 | |
17 | 4475 | THREADED FLANGE | 6 |
18 | 4575 | SCREW GLAND | 6 |
19 | 4675-2A | PLUG (COMPLETE WITH VALVE GUIDE; SCREWS; AND BUSHING) | 6 |
20 | P129 | HP VALVE COVER PLUG SEAL (P129U Also available in urethane) | 6 |
21 | 4775-2R | VALVE GUIDE (complete with bushing #4700I) | 6 |
22 | 4700I | VALVE GUIDE BUSHING | 6 |
23 | 4016-99 | VALVE GUIDE SCREW | 12 |
24 | 4015-2 | VALVE COVER STUD (WITH SW PART# HHNHHN1250-7 1-1/4:-7” HEAVY HEX NUT) | 72 |
25 | 4016-9 | POWER END STUD (WITH SW PART# HHN1500-8 1-1/2-”8 HEAVY HEX NUT) | 18 |
27 | 6490-3 | LINER RETAINER FLANGE | 3 |
28 | 8422-3 | LINER RETAINER PILOT RING | 3 |
29 | 6590-1 | LINER RETAINER NUT | 3 |
30 | 4016-97 | SUCTION MODULE STUD (WITH SW PART# HHN1500-8 1-1/2”-8 HEAVY HEX NUT) | 18 |
31 | 4018-19 | SUCTION MANIFOLD CAP SCREW (WITH LOCK WASHER) | 18 |
32 | 8590-6 | SUCTION MANIFOLD (FRONT OR SIDE INLET) | 1 |
33 | 568-442 | SUCTION MANIFOLD SEAL | 3 |
34 | 8490-2S | SUCTION MODULE (STUDDED ONLY) | 3 |
35 | 8490-1D | DISCHARGE MODULE (STUDDED ONLY) | 3 |
36 | 8488-5 | DOWEL PIN | 6 |
37 | 8390-50 | DISCHARGE MANIFOLD | 1 |
38 | 568-343 | DISCHARGE MANIFOLD SEAL | 3 |
39 | 4017-46 | DISCHARGE MANIFOLD STUD (WITH SW PART# HHN1250-8 1-1/4”-8 HEAVY HEX NUT) | 12 |
40 | ESN500 | ELASTIC STOP NUT | 12 |
41 | LW875 | LOCKWASHER 7/8 | 36 |
42 | 9070004 | SINGLE LIP PONY ROD SEAL | 3 |
43 | 9070005 | DOUBLE LIP PONY ROD SEAL | 3 |
44 | 9060012 | SPLASH GUARD | |
8590-6BFA |
BLIND FLANGE IS AVAILABLE FOR CAPPING UNUSED FLANGES ON 8590-6 SUCTION MANIFOLD – (8590-6BFA INCLUDES 8590-6BF BLIND FLANGE AND 568-456 O-RING) SEE SEPARATE PG. FOR DETAILS |
||
6278-74 | PISTON ROD PULLER FOR 6278-25 ROD & 1200G74 PONY | ||
THE FOLLOWING PARTS ARE USED WITH THE SOUTHWEST FB-1600 / FB-1300 HYDRAULIC LINER RETAINER | |||
45 | 1388XX | LINER | 3 |
46 | 2974XX | LINER SEAL | 3 |
47 | 8490-20 | LINER WEARPLATE / USE 2988 WEARPLATE GASKET SAME AS ORIGINAL | 3 |
48 | 8488-7 | SET SCREW | 12 |
49 | 6588-22-2 | LINER NUT | 3 |
All our fluid end parts are manufactured to API 7K quality standards.
Parts are available for these popular pump models:
BOMCO/Emsco Mud Pumps:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,
LS National Mud Pumps: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Ideco Mud Pumps: T-500, T-800, T-1000, T-1300, T-1600,
National Mud Pumps: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Gardner Denver Mud Pumps: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
Oilwell Mud Pumps: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT
Wirth Mud Pump: TPK1000, TPK1600, TPK 2000,TPK2200
Russian Pumps: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
WEATHERFORD/Ellis Williams: E-447, E-2200
Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800
Romania: 3PN-1000, 3PN-1600, 3PN-2000
And other brand spare parts for WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
Brewster ® Mud Pumps B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® Mud Pumps F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® Mud Pump 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® Mud Pumps
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® Continuous Duty GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® Mud Pumps MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® Mud Pumps MM-550F • MM-700 • MM-700F • T-500
Ideco ® Mud Pumps T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J Series Mud Pumps J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® Mud Pumps K-280 • K-380 • K-500 • K-500A • K-700A
National ® P Series Mud Pumps 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® Mud Pumps A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® Mud Pumps A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® Plunger Pumps C-323 through B-558 • SA-640-50 through SB-644-B
OPI ® Mud Pumps 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® Mud Pumps 1036 • 6070 • 7024 • 7036
Fluid End Modules
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Pulsation Dampener
Hydril Type "K" Pulsation Dampener

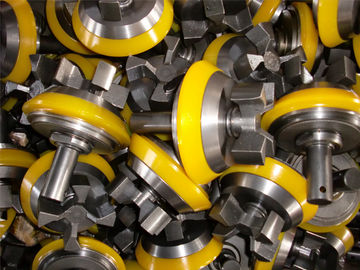

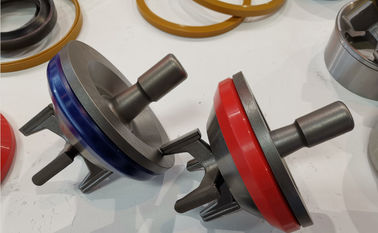

Popular Mud Pump Spare Parts
Mud Pump Manufactures and Models include:
Brewster Mud Pumps
B-550 | B-750 | B-1000 | 1100T | B-1300
Continental Emsco Mud Pumps
FF-FXF | FG-FXG (A thrugh L) | FD-FXX | FC-FXX | FD-FXD | FC-FXD | FY-FXD
Continental Emsco Mud Pumps
GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH
Continental Emsco Mud Pumps
PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL
Ellis Williams (Luko) Mud Pumps
WW-440 | 14W-400 | 15W-600 | 9W-1000
Gaso Mud Pump
1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652
Gardner Denver Mud Pumps
FF-FXF;FG-FXG;A thru L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL
Ideco Mud Pumps
MM-200 | MM-300 | MM-500 | MM-500F | MM-550
Ideco Mud Pumps
MM-550F | MM-700 | MM-700F | T-500
Ideco Mud Pumps
T-800 | T-1000 | T-1300 | T-1600
National Mud Pumps
C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000
National Mud Pumps
K-280 | K-380 | K-500 | K-500A | K-700A
National Mud Pumps
7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160
Oilwell Mud Pumps
6P-HD | 610-P | 212-P | 214-P | 218-P
Oilwell Mud Pumps
350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT
Oilwell Mud Pumps
A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT
OPI Mud Pumps
350-D | 700-HDL | 1000-HDL
Wheatley Mud Pumps
1036 | 6070 | 7024 | 7036
Wilson Mud Pumps
600 | 900
Contact Person: Mr. Eric
Tel: 0086-15376875239
