La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique.

  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
  • NATIONAL 14P220 MUD PUMP, 12P160 MUD PUMP, 10P130 MUD PUMP, 9P100 MUD PUMP, 8P80 MUDP UMP, 7P50 MUD PUMP, JWS340/400, 12P-160 MUD PUMP 7500 PSI, NATIONAL 14P-220 MUD PUMP
Lieu d'origine Chine, États-Unis
Nom de marque NATIONAL OILWELL, GD, WEATHERFORD, IDECO, MUD KING ,TSC, DRILLMEC
Certification API
Numéro de modèle 14P-220, 12P-160, 10P-130, 9P100
Quantité de commande min 1 ensemble
Prix 1 to 500 usd
Détails d'emballage Convient à l'expédition par mer et par air
Délai de livraison En stock
Conditions de paiement LC, T/T
Capacité d'approvisionnement 3000 pièces par mois
Détails sur le produit
Usage Huile, l'eau, installation de perceuse Pouvoir Hydraulique, diesel
Pression Haute pression Application exploitation minière, pétrole
Structure Pompe à pistons Carburant Diesel
Standard ou non standard Standard Théorie Pompe centrifuge
taper Pompe à boue Poids 100-3700kg
Couleur bleu, rouge et ainsi de suite, vert ou selon la conception du client Matériel Pompe d'aspiration de boue en fonte/acier inoxydable, alliage chromé, plastique aluminium acier
Garantie 1 an de pompe d'aspiration de boue Fonctionnalité pompe à aspiration de boue
Nom du produit Pompe à boue Tête Pompes à aspiration de boue de 10 m
OEM peut être accepter, applicable Tuyau d'admission) (de millimètre/(dedans) DN200/8
Condition Nouveau
Laisser un message
Description de produit

 La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 0

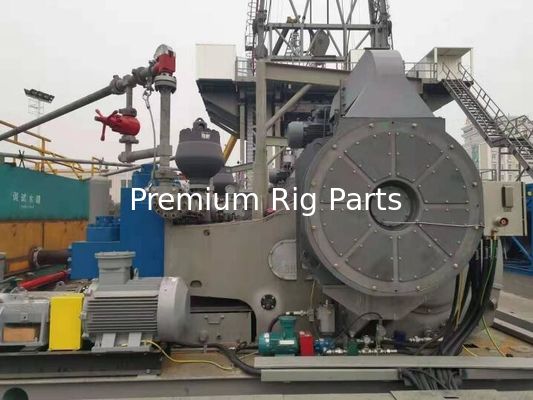

NOV propose une gamme complète de pompes à boue triplex pour répondre à toutes les exigences de forage.

Ces modèles robustes et éprouvés sur le terrain couvrent des puissances nominales d'entrée comprises entre 500 et 2 200 chevaux. Notre vaste gamme de produits comprend leSérie P nationaleetSérie Continental Emsco FDetPompes série F.





National Oil Well Varco (NOV) est une société multinationale américaine basée dans la ville de Greater Sharps, à Houston, au Texas. C'est l'un des principaux fournisseurs mondiaux d'équipements et de composants utilisés dans les opérations de forage et de production pétrolières et gazières, les services pétroliers et les services d'intégration de la chaîne d'approvisionnement pour l'industrie pétrolière et gazière en amont. La société exerce ses activités dans plus de 1 200 sites sur six continents.
Les produits comprennent tout le matériel lourd pour le forage de puits de pétrole ainsi que les instruments et contrôles de forage et la production et le contrôle d'énergie de forage. Une liste partielle du matériel lourd comprend les entraînements supérieurs, les appareils rotatifs, les ouvrages de traction, les derricks, les BOP (obturateurs anti-éruption), les pompes à boue, les équipements de colonne montante et les appareils de forage complets. Les produits comprennent également les instruments et les commandes nécessaires sur le plancher de la plate-forme pour l'opération de forage. Cela inclut une électronique sophistiquée pour un contrôle précis, comme le système de contrôle Cyber ​​base. NOV produit également des composants électroniques de contrôle pour la production d'énergie et le contrôle des moteurs de forage et des centres de contrôle de moteurs pour le contrôle des moteurs à courant alternatif.
NOV est le plus grand employeur énergétique de la région de Houston, avec plus de 14 500 travailleurs dans la région.



La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 1

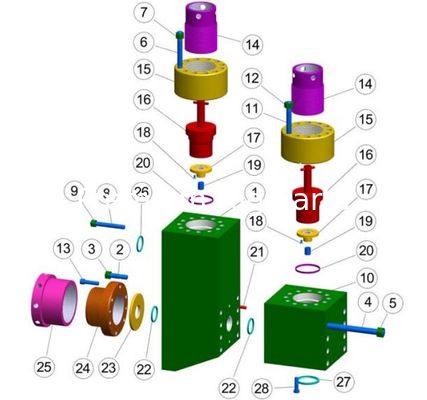

Liste des pièces de pompe à boue Premium - POMPES À BOUE NATIONALES 12P-160





Article Description Numéro de pièce Type de pompe
1 Doublure, guide supérieur 1292017 12P160
2 Bielle 1292007 12P160
3 Doublure, guide inférieur 1292017 12P160
4 Collecteur d'aspiration 1292370 12P160
5 Collecteur d'aspiration 1292371 12P160

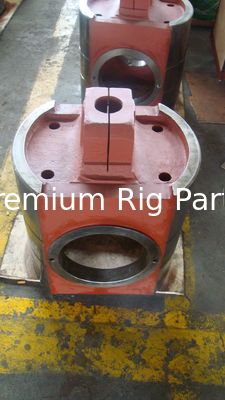

6 Traverse, Hnad gauche 1292090 12P160
7 Traverse, droite et centre 1292015 12P160
8 Équipement de taureau 1292008 12P160
9 Goupille, traverse 1292028 12P160
10 Module de décharge 1292241 12P160
11 Module d'aspiration 1292244 12P160
12 Tige de piston 1292147 12P160
13 Canne à poney   12P160
14 Sedal, dispositif de retenue 1292174 12P160
15 Pince de doublure 1292165 12P160
16 Sous-tige 1292146 12P160
17 Centre QD 1289327 12P160
18 BONNET 1260318 12P160
19 PIGNON 1260044 12P160

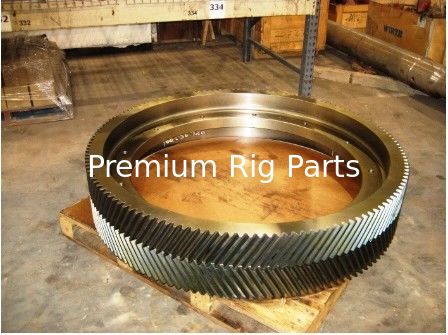

20 PIGNON X13-2058 12P160
21 PIGNON X13-2068 12P160
22 CORPS CRÉPINE CROIX 1290268 12P160
23 Bride, couvercle de soupape 80704003 12P160
24 Bride, couvercle de valve 9-1/2 PO ACMC THD, SW STYLE 7,5K SW SW4476 12P160
25 Presse-étoupe 7,5k, vis SWS 12P160, W2214, W2215 SW4697 12P160
26 Bouchon, couvercle de soupape SWS 7,5K 4609-25/01799615 12P160
27 Joint de collecteur d'aspiration, 12P160   12P-160
28 BOUCHON FILETÉ SUD-OUEST 12-P-160 12PCAPSW 12P-160
29 COUVERCLE, VANNE À VIS À CHANGEMENT RAPIDE 1292352 12P-160
30 PRESSE-ÉTOUPE, FILETÉ 12P-160 TAUX 7500 80-704-003 12P-160
31 ANNEAU FILETÉ 7500P PSI 80-704-003 12P160 MISSION L
32 VIS PRESSE-ÉTOUPE 7500 PSI 80-704-004 12P160 MISSION L

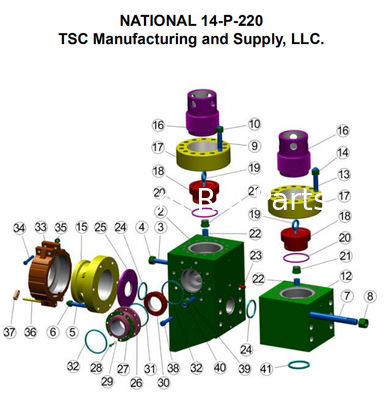

Liquide de pompe à boue haut de gamme End-National 14P220



Description Numéro de pièce.   Description Numéro de pièce.
Module de décharge, clouté 1295601   Dispositif de retenue du joint 1295174
Module d'aspiration, clouté 1295604   Anneau de sauvegarde 1295175
Support de guide de soupape 1292140   Anneau fileté 1295176
Insert de guide de soupape 1292141   Connecteur de décharge 1295252
Int. Déflecteur de tige 1292194   Adaptateur de connecteur de décharge 1295253
Canne intermédiaire 1295083   Joint de module 1295257
Pince de tige de piston 1295085   Joint d'espacement de décharge 1295258
Sous-tige 1295146   Plaque d'usure 1295266
Tige de piston 1295147   Joint du collecteur d'aspiration 1540021
Bague de revêtement 1295165   Emballage rectangulaire 2410031-438
Pince de doublure 1295166   Emballage rectangulaire 2410031-440
Couvercle de soupape 1295172   Entretoise de décharge cloutée 1295262
Joint de couvercle de soupape 1540163   Joint d'étanchéité annulaire 6907339-S

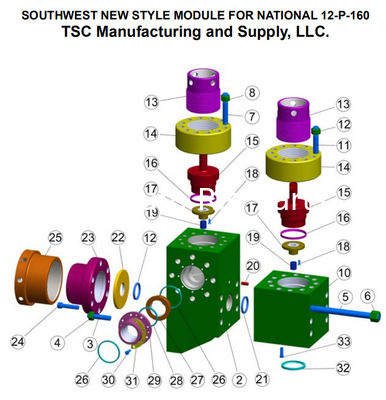

Liquide de pompe à boue Premium End-National 12P160



Description Numéro de pièce.   Description Numéro de pièce.
Module de décharge, clouté 1292240   Anneau de sauvegarde 1292175
Module d'aspiration, clouté 1292243   Anneau fileté 1292176
Cage de roulement principale 1292011   Vis de réglage du coin 1292178
Traverse, droite et centre 1292015   Ressort de retenue de cale 1292181
Int. Bouclier d'huile de tige 1292016   Int. Essuie-glace à huile de tige 1292182
Doublure de traverse 1292017   Int. Déflecteur de tige 1292194
Goupille cruciforme 1292028   Ensemble de crépine de décharge, bride de 6 po 1292215
Canne intermédiaire 1292083   Ensemble de crépine de décharge, bride de 5 po 1292225
Pince de tige de piston 1292085   Connecteur de décharge 1292252
Traverse, main gauche 1292090   Adaptateur de connecteur de décharge 1292253
Collecteur de pulvérisation de revêtement 1292120   Module d'aspiration et joint de plaque d'usure 1292257
Support de guide de soupape 1292140   Joint d'espacement de décharge 1292258
Insert de guide de soupape 1292141   Entretoise de décharge, cloutée 1292262
Sous-tige 1292146   Plaque d'usure 1292266
Tige de piston 1292147   Ensemble de coin de verrouillage 1292268
Bague de revêtement 1292165   Joint de couvercle de soupape 1540127
Pince de doublure 1292166   Joint du collecteur d'aspiration 1540851
Cale Adj. Rondelle à vis 1292171   Emballage rectangulaire 2410031-433
Couvercle de soupape 1292172   Emballage rectangulaire 2410031-437
Dispositif de retenue du joint 1292174   Cale Adj. Vis Écrou 6300182




La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 2

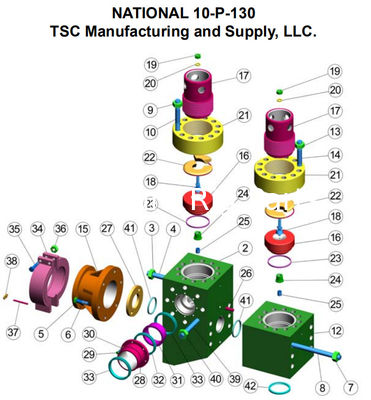

Liquide de pompe à boue haut de gamme End-National 10P130

Description Numéro de pièce.   Description Numéro de pièce.
Module de décharge, clouté 1290335   Anneau fileté 1290308
Module d'aspiration, clouté 1290338   Cale Adj. Rondelle à vis 1290315
Int. Essuie-glace à huile de tige 1283099   Collecteur de pulvérisation de revêtement 1290320
Traverse, droite et centre 1290015   Connecteur de décharge 1290342
Doublure de traverse 1290017   Adaptateur de connecteur de décharge 1290343
Goupille cruciforme 1290028   Module d'aspiration et joint de plaque d'usure 1290344
Canne intermédiaire 1290083   Joint d'espacement de décharge 1290345
Pince de tige de piston 1290085   Sous-tige 1290346
Traverse, main gauche 1290090   Tige de piston 1290347
Bague de revêtement 1290165   Entretoise de décharge, cloutée 1290348
Pince de doublure 1290166   Plaque d'usure 1290357
Dispositif de retenue du joint 1290174   Support d'insertion de guide de soupape 1292140
Anneau de sauvegarde 1290175   Insert de guide de soupape 1292141
Cale Adj. Vis 1290178   Joint de couvercle de soupape 1540126
Ressort de retenue de cale 1290181   Joint du collecteur d'aspiration 1590051
Int. Déflecteur de tige 1290194   Emballage rectangulaire 2410031-348

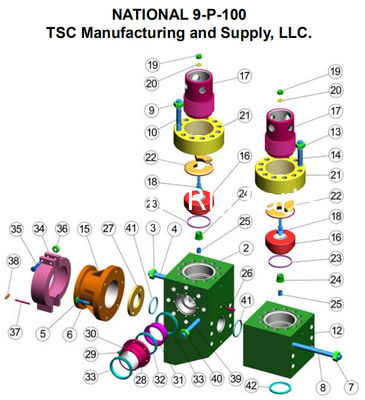

Liquide de pompe à boue haut de gamme End-National 9P100



Description Numéro de pièce.   Description Numéro de pièce.
Module de décharge, clouté 1293240   Pince de tige de piston 1293085
Module d'aspiration, clouté 1290338   Traverse, gauche 1293090
Dispositif de retenue du joint 1290174   Sous-tige 1293146
Anneau de sauvegarde 1290175   Tige de piston 1293147
Vis de réglage du coin 1290178   Bague de revêtement 1293165
Ressort de retenue de cale 1290181   Pince de revêtement 1293166
Couvercle de soupape 1290307   Int. Joint d'essuie-glace de tige 1293182
Anneau fileté 1290308   Collecteur de pulvérisation de revêtement 1293193
Rondelle de vis de réglage de cale 1290315   Déflecteur de tige intermédiaire 1293194
Connecteur de décharge 1290342   Entretoise de décharge, cloutée 1293243
Adaptateur de connecteur de décharge 1290343   Support d'insertion de guide de soupape 1292140
Module d'aspiration et joint de plaque d'usure 1290344   Insert de guide de soupape 1292141
Joint d'espacement de décharge 1290345   Joint de couvercle de soupape 1540126
Plaque d'usure 1290357   Joint du collecteur d'aspiration 1590051
Traverse, droite et centre 1293015   Emballage rectangulaire 2410031-348
Doublure de traverse 1293017   Emballage rectangulaire 2410031-427
Goupille cruciforme 1293028   Ensemble de coin de verrouillage 1290376
Bouclier d'huile de tige intermédiaire 1293016   Écrou de vis de réglage de cale 6300160

La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 3


Toutes nos pièces d'extrémité fluide sont fabriquées selon les normes de qualité API 7K.



Des pièces sont disponibles pour ces modèles de pompes populaires :



Pompes à boue BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,



Pompes à boue nationales LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Pompes à boue Ideco: T-500, T-800, T-1000, T-1300, T-1600,


Pompes à boue nationales: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Pompes à boue Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,



Pompes à boue pour puits de pétrole: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Avec pompe à boue: TPK1000, TPK1600, TPK2000,TPK2200



Pompes à boue russes: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



Pompe à boue Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



Pompe à boue de Roumanie: 3PN-1000, 3PN-1600, 3PN-2000



Et d'autres pièces de rechange de marque pour WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 4La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 5





La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 2



Numéro d'article.



Numéro de pièce.



DESCRIPTION

 QTÉ. DEMANDÉ
  8404-25A ASSEMBLAGE D'EXTRÉMITÉ FLUIDE :(SE COMPOSE D'ÉLÉMENTS : 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42)
1 1376YXX DOUBLURERÉFÉREZ-VOUS AU GUIDE POUR LE TABLEAU DE COMMANDE SUR LA PG. 6 POUR LE TYPE (G); (Oui); ET POUR L'ALÉSAGE (XX) 3
2 2930-XX JOINT DE REVÊTEMENT(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # 2930-XXU) 3
3 8490-28 PLAQUE D'USURE DE DOUBLURE(AVEC JOINT TORIQUE 568-443) 3
4 2988 PLAQUE D'USURE ET JOINT DE MODULE(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # 2988U) 6
5 XX-BYA PISTONRÉFÉREZ-VOUS AU GUIDE POUR LE TABLEAU DE COMMANDE SUR LA PG. 6 POUR LA TAILLE (XX) ET POUR LE TYPE (YY) 3
6 568-225 JOINT DE PISTON 3
7 6278-25 TIGE DE PISTON(AVEC ÉCROU DE BUTÉE ÉLASTIQUE) 3
8 API-4ESN ECROU DE TIGE DE PISTON 3
9 1290-2 GOUJON DE RACCORDEMENT DE TIGE DE PISTON 3
10 6284-1 SOUS-TIGE 3
11 6274CWY PINCE À TIGE(AVEC VESTE D'EAU) 3
11A 1200H30 TUYAU(1/2” X 30” AVEC RACCORDS 1/2” MÂLE X 3/8” MÂLE) 3
11B 1286CWYFP COLLECTEUR DE PULVÉRISATION D'EAU À TIGE AVEC TUYAU 3
11C 4020-29 BOULON(Boulon 7/8-9 GRADE 8 AVEC CONTRE-ÉCROU ET RONDELLE) 6
12 1200G74 CANNE PONEY 3
13 VOIR PAGE SOUPAPE 6
14 VOIR PAGE INSERT DE SOUPAPE 6
15 VOIR PAGE RESSORT DE SOUPAPE 6
16 VOIR PAGE SIÈGE DE SOUPAPE 6
  SWTM1700 KIT D'EXTRACTION DE SIÈGE HYDRAULIQUE COMPLET(REFÉREZ-VOUS À LA SECTION OUTILS DU CATALOGUE) 1
17 4488-25 BRIDE DE COUVERCLE DE SOUPAPE 6
18 4588-25 VIS PRESSE-ÉTOUPE 6
19 4690-25A PRISE(COMPLET AVEC GUIDE DE VANNE, DOUILLE ET VIS) COMPREND LES ARTICLES 20, 21, 22 ET 23 6
20 P115 BOUCHON DE COUVERCLE DE VALVE HP JOINT NITRILE(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # P115U) 6
21 4788-25R GUIDE DE SOUPAPE(COMPLET AVEC BAGUE #4700I) 6
22 4700I INSERT DE GUIDE DE SOUPAPE(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # 4700IU) 6
23 4018-18 VIS DE GUIDAGE DE SOUPAPE 12
24 4015-2 GOUJON DE COUVERCLE DE SOUPAPE(AVEC SW PART# HHN1250-7 1 1/4"-7 ÉCROU HEXAL LOURD) 72




TYPE D'EXTRÉMITÉ FLUIDE MODÈLE DE POMPE TAILLE DE LA POMPE
SUD-OUEST 7500 PSI BOMCO F-1600 7 ½" X 12"

La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 7

Numéro d'article.



Numéro de pièce.



DESCRIPTION

 QTÉ. DEMANDÉ
25 4017-33 GOUJON D'EXTRÉMITÉ DE PUISSANCE(AVEC LA PIÈCE SW N° HHN1500-8 1 1/2"-8 ÉCROU HEX LOURD) 30
26 568-443 JOINT TORIQUE DE PLAQUE D'USURE 3
27 6490-25 BRIDE DE RETENUE DU DOUBLURE 3
28 4019-51 VIS D'ARRÊT DE RETENUE DE DOUBLURE 36
29 6590-25 ÉCROU DE RETENUE DE REVÊTEMENT 3
30 4019-61 GOUJON DU MODULE D'ASPIRATION(AVEC LA PIÈCE SW N° HHN1750-8 1 3/4"-8 ÉCROU HEXAL LOURD) 18
31 4018-19 VIS À CAPUCHON DU COLLECTEUR D'ASPIRATION 18
32 8590-6 COLLECTEUR D'ASPIRATION 1
33 568-442 JOINT TORIQUE DU COLLECTEUR D'ASPIRATION 3
34 8404-26 MODULE D'ASPIRATION 3
35 8404-27 MODULE DE DÉCHARGE 3
36 8488-5 GOUPILLE 6
37 8376-25MOD COLLECTEUR DE DÉCHARGE 1
38 4019-60 GOUJON DE COLLECTEUR DE DÉCHARGE(AVEC SW PART# HHN1250-7 1 1/4"-7 ÉCROU HEXAL LOURD) 18
39 2988 JOINT COLLECTEUR DE DÉCHARGE 3
40 6490-25P EXTRACTEUR DE RETENUE DE LINER 1
41 LW875 RONDELLE DE BLOCAGE 7/8 18
42 LW500 RONDELLE DE BLOCAGE ½ 12



La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 8

IDÉCO T-500,T-800,T-1000
MODULE D'EXTRÉMITÉ FLUIDE ET ACCESSOIRES
ARTICLE # Numéro de pièce TSC DESCRIPTION
01 TS-551-458 MODULE D'EXTRÉMITÉ DE FLUIDE CLOUTÉ - (COMPREND LES ARTICLES 1,2,3,4,5,6,7)
02 TS-551-410-01 GOUJON DE CADRE DE PUISSANCE
03 TS-IN-146 ÉCROU, GOUJON DE CADRE ÉLECTRIQUE
04 TS-551-410-02 GOUJON DE COLLECTEUR DE DÉCHARGE
05 TS-IN-146 ÉCROU DE GOUJON DE COLLECTEUR DE DÉCHARGE
06 TS-551-410-03 GOUJON, ANNEAU FILETÉ
07 TS-IN-146 ECROU DE BAGUE FILETEE
08 TS-551-405-07 ENSEMBLE DE GUIDE DE SOUPAPE INFÉRIEUR (COMPREND LA BAGUE DE GUIDE DE SOUPAPE N° 19)
09 TS-551-422-04 DISPOSITIF DE RETENUE, GUIDE DE SOUPAPE INFÉRIEUR
10 TS-BTM16696309(G-783-Z) JOINT, COUVERCLE DE SOUPAPE, CULASSE
11 G-783 JOINT DE REVÊTEMENT
12 TS-551-422-02 BOUCHON DE CULASSE
13 TS-551-405-03 ANNEAU FILETÉ
14 TS-551-405-04 RETENUE DE BOUCHON FILETÉ
15 TS-551-422-03 GUIDE DE SOUPAPE SUPÉRIEUR
16 TS-551-405-05 ÉCROU, ADAPTATEUR DE REVÊTEMENT
17 TS-IO-548 JOINT, COLLECTEUR DE DÉCHARGE
18 TS-IO-521 JOINT DE COLLECTEUR D'ASPIRATION
19 TS-551-405-09 DOUILLE DE GUIDE DE SOUPAPE





La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 9



MODULE MISSION "L" POUR NATIONAL12-P-160
MODULE D'EXTRÉMITÉ FLUIDE ET ACCESSOIRES
ARTICLE PIÈCE OEM PARTIE DE MISSION DESCRIPTION QTÉ
# # # RETOUR À : INDEX NATIONAL
  8476-A FEM12PASSYSW ASSEMBLAGE COMPLET DU MODULE D'EXTRÉMITÉ FLUIDE 3
1 8476-2S FEM12PSUCSW MODULE D'ASPIRATION CLOUTÉ - (COMPREND LES ARTICLES 1, 7, 13, 14, 22) 3
2 8476-1D FEM12PDISSW MODULE DE DÉCHARGE (COMPREND 2-6, 8, 13, 14) 3
3 4018-17 12P160DSUCS GOUJON DE REJET VERS LE MODULE D'ASPIRATION 18
4   PEP55 ÉCROU DE DÉCHARGE VERS GOUJON D'ASPIRATION (1 3/4"-8 2H) 18
5 4015-95 NAT12P160PFS GOUJON, CÔTÉ PUISSANCE 30
6   NAT8P80TRSN ÉCROU DE GOUJON D'EXTRÉMITÉ DE PUISSANCE (1 3/8"-6 2H) 30
7 8488-5 PEP70 GOUPILLE 6
8 4017-65 PEP75 VIS À CAPUCHON DE RETENUE DE LINER, À TÊTE CHC 18
9 8476-3 PP6021260SW PLAQUE D'USURE DE REVÊTEMENT 3
10 2988 1290344 PLAQUE D'USURE ET JOINT DE MODULE 6
11 6476 12PLASW BRIDE DE RETENUE DU REVÊTEMENT (BAGUE DU REVÊTEMENT) 3
12 6576 12PLANSW ÉCROU DE RETENUE DE REVÊTEMENT 3
13 4015-54 12PTRSSW GOUJON, ANNEAU FILETÉ 72
14   12P160TRSN ÉCROU, GOUJON ANNULAIRE FILETÉ (1 1/2"-6 2H) 72
15 4676-2A 12PVCSW BOUCHON (COMPREND LES ARTICLES 15, 19-21) 6
16 4476 12PFLGSW ANNEAU FILETÉ (BRIDE FILETÉ) 6
17 4597 12PCAPSW BOUCHON FILETÉ (PRESSE-ÉTOUPE) 6
18 P-107 07207107 JOINT DE COUVERCLE DE SOUPAPE 6
19 4776R 12PVGSWNS GUIDE DE SOUPAPE (COMPREND LES ARTICLES 19 À 21) 6
20 4700-I PZ789VGI DOUILLE DE GUIDAGE DE SOUPAPE 6
21 4016-98 PEP73 VIS DE RETENUE DE GUIDE DE SOUPAPE 12
22 4018-19 700048511 VIS À CAPUCHON DE COLLECTEUR D'ASPIRATION AVEC RONDELLE DE BLOCAGE 24
23 AJO-419R 1540851 JOINT COLLECTEUR D'ASPIRATION 3
24 8376-2 NAT12PDSMA ADAPTATEUR DE DÉCHARGE 2
25 2976-2 2410031437 JOINT D'ADAPTATEUR DE DÉCHARGE 4
26 8376-1 NAT12PDSMC CONNECTEUR DE DÉCHARGE 2
27 2976-1 2410031433 CONNECTEUR DE DÉCHARGE VERS JOINT ADAPTATEUR DE DÉCHARGE 2
28 2976-3 700030711 VIS À CAPUCHON, CONNECTEUR DE DÉCHARGE 16
29 4018-18 1292175 ANNEAU D'APPUI, CONNECTEUR DE DÉCHARGE 4
30 8376-3   GOUJON DE BRIDE DE DÉCHARGE 16
32 4018-18 1292175 ANNEAU D'APPUI, CONNECTEUR DE DÉCHARGE 4







La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 10





NATIONALE 10-P-130
MODULE D'EXTRÉMITÉ FLUIDE ET ACCESSOIRES
ARTICLE PIÈCE OEM PARTIE DE MISSION DESCRIPTION QTÉ
# # # RETOUR À : INDEX NATIONAL
    FEMNAT10PCA ASSEMBLAGE COMPLET DU MODULE D'EXTRÉMITÉ FLUIDE
01   FEMNATDIS10P DÉCHARGE DU MODULE D'EXTRÉMITÉ DE FLUIDE (CLOUTÉ) - (COMPREND LES ARTICLES 1, 3-6, 9. 10, 31, 31A) 3
02 1290338 FEMNATSUC8P9P ASPIRATION DU MODULE D'EXTRÉMITÉ DE FLUIDE (CLOUTÉ) - (COMPREND LES ARTICLES 2-4, 35) 3
03 2408019 8P80TRS GOUJON, ANNEAU FILETÉ 72
04 6300220 8P80TRSN ÉCROU (POUR CI-DESSUS) 1 3/8 HVY HX 72
05 2408020 10P130PFS GOUJON, CADRE 1 1/2X 6 7/8 LG TOP TAPER LK 24
06 6300240 12P160TRSN ECROU 1 1/2-6 HVY HX 24
07 2402560 8P80DMS GOUJON, VERROUILLAGE CONIQUE SUPÉRIEUR 1/4 X 61/4 16
08 6300220 PZ789LCSN ECROU 1/4 HEX LOURD 16
09 2408034 8P80DSUCS GOUJON DE REFOULEMENT A ASPIRATION 1/2X19 1/8 18
10 6300241   ÉCROU, 1 1/2 8 UN-3A ÉCROU HEXAGONAL LOURD 18
11 6511416 PEP70 GOUPILLE, CHEVILLE 7/8 X 2 (CHEVILLE STANDARD) 6
12 1292141 NATVGB DOUILLE DE GUIDE DE SOUPAPE 6
13 1292140 NATVGBR DISPOSITIF DE RETENUE, DOUILLE DE GUIDAGE DE SOUPAPE 6
14 1540126 077970076800 JOINT DE COUVERCLE DE SOUPAPE
15 1290174 NAT8PRETSEAL JOINT DE RETENUE 6
16 1290178 SNATWA VIS, COIN DE RÉGLAGE 7P À 10P 6
17 G-1290376 8P80LW ASSEMBLAGE DE COIN IND. COINS G-1290179-P 6
18 1290181 8P80WS RESSORT, COIN 6
19 1290308 NAT8PFLG BAGUE FILETÉE 6
20 1290307 NAT8PCAP BOUCHON, COUVERCLE DE SOUPAPE (FILETÉ0 6
21 1290315 8PAWSW RONDELLE 6
22 6300160 8PAWSN ÉCROU- 1-8 UNC HEX LOURD 6
23 2410031427 2410031427 JOINT, CONNECTEUR DE DÉCHARGE ET ADAPTATEUR 4
24 1290343 NAT8PDSMA ADAPTATEUR, CONNECTEUR DE DÉCHARGE 2
25 2410031348 2410031348 JOINT DU CONNECTEUR DE DÉCHARGE 3
26 1290342 NATPDSMC CONNECTEUR DE DÉCHARGE 2
27 2410031348 2410031348 JOINT, CONNECTEUR DE DÉCHARGE 2
28 700030510   VIS À CAPUCHON, 1/2 X 1/2 LG GR5 HX HD 16
29 1290357 PP602000 PLAQUE, USURE 3
30 1290165 10PLCA DOUILLE DE REVÊTEMENT 3
31 2408018   GOUJON, DOUILLE DE REVÊTEMENT 1X 5 7/8 LG TOP TPR LK 18
31A 6300160   ÉCROU, HEX LOURD 1" POUR CI-DESSUS 18
32 1290166 10P130LC PINCE À DOUBLURE 6
32A 700044811   VIS À CAPUCHON 3/4 X 4 LG HX HD 2
32B **   RONDELLE DE BLOCAGE,**(EN OPTION) 3/4 6
32C 6309120   ÉCROU, 3/4 CONTRE-ÉCROU À DEUX VOIES 6
32D 1290169   ÉPINGLE 6
32E G-1290168   CONNECTEUR DE PINCE DE DOUBLURE 6
32F 6571420   7/32X 1 1/4 LG BROCHE À RESSORT 12
33 1290344   JOINT DE MODULE 6
34 1590051   JOINT D'ÉTANCHÉITÉ, COLLECTEUR D'ASPIRATION 3





La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 11



La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 12





ARTICLE Réf. DESCRIPTION QTÉ. DEMANDÉ
  8477-25A ASSEMBLAGE D'EXTRÉMITÉ FLUIDE :(SE COMPOSE D'ÉLÉMENTS : 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39)
1

1367Y-XX

1367AY-XX

DOUBLURE(VOIR LE GUIDE POUR LE TABLEAU DE COMMANDE POUR LE TYPE (Y) ET POUR L'ALÉSAGE (XX)

DOUBLURE 6 ¼” À 6 ¾”

 3
2

2930-XXU**

2974-XXU**

JOINT DE REVÊTEMENT

JOINT DE REVÊTEMENT POUR REVÊTEMENTS 6 ¼” À 6 ¾”

 3
3 8477-29 BAGUE D'ALIGNEMENT 3
4 8477-30 PLAQUE D'USURE(REMPLACE LA PLAQUE D'USURE N° 8477-28) 3
5 2988U** PLAQUE D'USURE, MODULE ET JOINT DE COLLECTEUR DE DÉCHARGE 9
6 XX-BYA PISTON(VOIR LE GUIDE POUR LE TABLEAU DE COMMANDE POUR LA TAILLE (XX) ET LE TYPE (YY)) 3
7 568-225 JOINT TORIQUE DU PISTON 3
8 6278-25 TIGE DE PISTON(AVEC ÉCROU DE BUTÉE ÉLASTIQUE 1 ½-8-UN) 3
9 API-4ESN ÉCROU DE BUTÉE ÉLASTIQUE DE TIGE DE PISTON 3
10 1290-2 GOUJON DE RACCORDEMENT DE TIGE DE PISTON 3
11 6279-1 SOUS-TIGE(LE TYPE À PINCE ; LA TIGE SUB-TIGE À VIS EST LA PIÈCE N° 6280-1) 3
12 1277CW PINCE À TIGE (AVEC CHEMISE D'EAU) (COMPOSÉE DE 12A, 12B, 12C) 3
12A 1200120 TUYAU DE PULVÉRISATION(3/8" x 12" GALVANISÉ ET FILETÉ À UNE EXTRÊMITÉ) 3
12B 4018-96 BOULON(Boulon 5/8"-11UN GRADE 8 AVEC CONTRE-ÉCROU ET RONDELLE) 6
12C 1200H30 TUYAU(1/2" x 30" AVEC RACCORDEMENTS 1/2" MÂLE ET 3/8" MÂLE) 3
13 1200G77 CANNE PONEY(TYPE DE PINCE ; LA TIGE DE PONEY À VIS EST LA PIÈCE N° 1200G88) 3

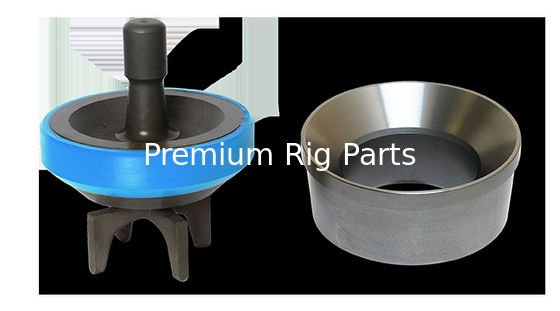

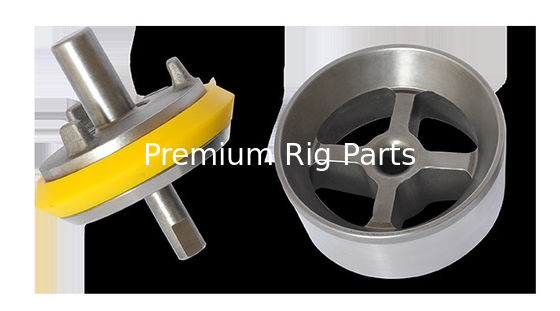

14   SOUPAPE 6
15   INSERT DE SOUPAPE 6
16   RESSORT DE SOUPAPE 6
17   SIÈGE DE SOUPAPE 6
  SWTM1700 KIT D'EXTRACTION DE SIÈGE HYDRAULIQUE COMPLET(REPORTEZ-VOUS À LA PAGE OUTILS DU CATALOGUE POUR PLUS DE DÉTAILS) 1
18 4488-25 BRIDE DE COUVERCLE DE SOUPAPE 6
19 4588-25 VIS PRESSE-ÉTOUPE 6
20 4688-25 PRISE(COMPLET AVEC GUIDE DE VALVE, DOUILLE ET VIS ; COMPREND LES ARTICLES 22, 23 ET 24) 6
21 P115 BOUCHON DE COUVERCLE DE VALVE HP JOINT NITRILE(JOINT EN URÉTHANE P115U DISPONIBLE) 6
22 4788-25R GUIDE DE SOUPAPE(COMPLET AVEC BAGUE #4700I) 6
23 4700I DOUILLE DE GUIDAGE DE SOUPAPE 6
24 4018-18 VIS DE GUIDAGE DE SOUPAPE 12
25 4015-2 GOUJON DE COUVERCLE DE SOUPAPE(AVEC LA PIÈCE SW N° HHN1250-7 1 ¼-7 ÉCROU HEX LOURD) 72
26 4019-46 GOUJON D'EXTRÉMITÉ DE PUISSANCE(AVEC LA PIÈCE SW N° HHN1250-7 1 ¼-7 ÉCROU HEX LOURD) 24
27 6477-25 BRIDE DE RETENUE DU DOUBLURE 3
28 4019-45 GOUJON DE RETENUE DU DOUBLURE(AVEC LA PIÈCE SW N° HHN1250-7 1 ¼-7 ÉCROU HEX LOURD) 24
29 6577-25 ÉCROU DE RETENUE DE REVÊTEMENT 3
30 4019-44 GOUJON DU MODULE D'ASPIRATION(AVEC SW PART# HHN1750-8 1 ¾-8 ÉCROU HEXAL LOURD) 18
31 4017-77 VIS À CAPUCHON DU COLLECTEUR D'ASPIRATION 24
32 8577-25 COLLECTEUR D'ASPIRATION 1
33 AJO245 JOINT COLLECTEUR D'ASPIRATION 3
34 8477-26 MODULE D'ASPIRATION 3
35 8477-27 MODULE DE DÉCHARGE 3
36 8488-5 GOUPILLE 6
37 8377-27 COLLECTEUR DE DÉCHARGE (Pour les numéros de série 9222 et inférieurs, utilisez le 8377-25 pour éviter de déplacer la tuyauterie de refoulement.) 1
38 4019-45 GOUJON DE COLLECTEUR DE DÉCHARGE(AVEC LA PIÈCE SW N° HHN1250-7 1 ¼-7 ÉCROU HEX LOURD) 12

La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 13



ARTICLE Réf. DESCRIPTION QTÉ. DEMANDÉ
  8476-4A FIN FLUIDEASSEMBLÉE:(COMPOSE DES ARTICLES 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34 et 47)
1 1376YXX DOUBLURE (VOIR LE GUIDE DU TABLEAU DE COMMANDE POUR LE TYPE (Y) ET POUR LA TAILLE (XX)) 3
2 2930-XX JOINT DE REVÊTEMENT(VOIR LE GUIDE DU TABLEAU DE COMMANDE POUR LE TYPE ET LA TAILLE (XX)) 3
3 8476-3 PLAQUE D'USURE 3
4 2988 PLAQUE D'USURE ET JOINT DE MODULE(URÉTHANE 2988U DISPONIBLE) 6
5 XX-BYA PISTON(VOIR LE GUIDE DU TABLEAU DE COMMANDE POUR LA TAILLE (XX) ET LE TYPE (YY)) 3
6 568-225 JOINT TORIQUE DU PISTON 3
7 1286-32 TIGE DE PISTON(AVEC ÉCROU DE BUTÉE ÉLASTIQUE) 3
8 API-4ESN ÉCROU DE BUTÉE ÉLASTIQUE DE TIGE DE PISTON 3
9 1286-1 SOUS-TIGE 3
10 1286CWY PINCE À TIGE(COMPOSÉ DE 10A, 10B, 10C) (POUR LA PINCE UNIQUEMENT, UTILISEZ 1286C) 6
10A 1200H30 TUYAU(1/2” X 30” AVEC RACCORDS 1/2” MÂLE X 3/8” MÂLE) 3
10B 1286CWYFP14 TUBE DE PULVÉRISATION DOUBLE 3
10C 4020-29 BOULON DE SERRAGE DE TIGE(BOULON 7/8 X 5" GRADE 8 AVEC CONTRE-ÉCROU ET RONDELLE) 12
11 1200G86 CANNE PONEY 3
12 VOIR PAGE SOUPAPE 6
13 VOIR PAGE INSERT DE SOUPAPE(SI BESOIN) 6
14 VOIR PAGE RESSORT DE SOUPAPE 6
15 VOIR PAGE SIÈGE DE SOUPAPE 6
  SWTM1700 KIT D'EXTRACTION DE SIÈGE HYDRAULIQUE COMPLET(REPORTEZ-VOUS À LA PAGE OUTILS DU CATALOGUE POUR PLUS DE DÉTAILS)
  4476-6A ASSEMBLAGE DE COUVERCLE DE SOUPAPE À CHANGEMENT RAPIDE SOUTHWEST HP(COMPOSE DES ARTICLES 16 À 23) 6
16 4476 BRIDE FILETÉE 6
17 4597 VIS PRESSE-ÉTOUPE 6
18 4676-6A PRISE(COMPLET AVEC GUIDE DE SOUPAPE, VIS ET DOUILLE) 6
19 P119 JOINT DE BOUCHON DE COUVERCLE DE SOUPAPE HP 6
20 4776R GUIDE DE SOUPAPE(COMPLET AVEC BAGUE #4700I) 6
21 4700I DOUILLE DE GUIDAGE DE SOUPAPE(4700I URÉTHANE DISPONIBLE) 6
22 4016-98 VIS DE GUIDAGE DE SOUPAPE 12
23 4015-54 GOUJON DE COUVERCLE DE SOUPAPE(AVEC LA PIÈCE SW N° HHN1500-6 1-1/2-6" ÉCROU HEXAL LOURD) 72
24 4015-95 GOUJON D'EXTRÉMITÉ DE PUISSANCE(AVEC PIÈCE SW N° HHN1375-6 ÉCROU HEXAL LOURD 1-3/8"6) 30
25 4017-65 VIS À TÊTE DE FERRY DE RETENUE DE LINER 18
26 6476 BRIDE DE RETENUE DU DOUBLURE 3
27 6576 ÉCROU DE RETENUE DE REVÊTEMENT 3
28 4018-17 GOUJON DU MODULE D'ASPIRATION(AVEC LA PIÈCE SW N° HHN1750-6 1-3/4"-6 ÉCROU HEXAL LOURD) 18
29 4018-19 VIS À CAPUCHON DU COLLECTEUR D'ASPIRATION(AVEC RONDELLE DE BLOCAGE) 24
30 8576-50 COLLECTEUR D'ASPIRATION(ENTRÉE AVANT OU LATÉRALE) 1
31 AJO419R JOINT COLLECTEUR D'ASPIRATION 3
32 8476-6S MODULE D'ASPIRATION(CLOUTÉ UNIQUEMENT) 3
33 8476-5D MODULE DE DÉCHARGE(CLOUTÉ UNIQUEMENT) 3
34 8488-5 GOUPILLE 6
    LES ARTICLES NUMÉROS 35 À 46 NE SONT PAS AFFICHÉS INTENTIONNELLEMENT
47 4018-18 VIS À CAPUCHON DU CONNECTEUR DE DÉCHARGE(AVEC RONDELLE DE BLOCAGE) 16
48 4018-39 ESPACEUR DE DÉCHARGE BRIDE VIS À TÊTE CHC 16
49 8376-1 CONNECTEUR DE DÉCHARGE 2
50 8376-2 ADAPTATEUR DE DÉCHARGE 2
51 8376-3 BAGUE D'APPUI 4
52 8376-4 BRIDE D'ESPACEMENT DE DÉCHARGE 2
53 2976-3 JOINT DE BRIDE D'ESPACEUR DE DÉCHARGE 2
54 2976-1 CONNECTEUR DE DÉCHARGE / EMBALLAGE ADAPTATEUR 2
55 2976-2 CONNECTEUR DE DÉCHARGE / EMBALLAGE ADAPTATEUR 4
56 R44D JOINT DE ANNEAU 2
57 4017-22 GOUJON DE BRIDE D'ESPACEUR DE DÉCHARGE(AVEC LA PIÈCE SW N° HHN1500-6 1-1/2"-6 ÉCROU HEXAL LOURD) 16
58 5000-5BFLANGE BRIDE AVEUGLE 5" 1
59 9070012 JOINT DE TIGE PONEY 12
60 80491292 PROTECTION ANTI-ÉCLABOUSSURES 3
61 8376-50A CROIX DE CRÉPINE COMPLÈTE 1
62 8376-50 CROIX DE CRÉPINE CLOUTÉE SEULEMENT 1





La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 14La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 15



SUD-OUEST 8476-25UNE FIN FLUIDE

POUR NATIONAL 12-P-160



TYPE D'EXTRÉMITÉ FLUIDE MODÈLE DE POMPE TAILLE DE LA POMPE
SUD-OUEST 7500 PSI NATIONALE 12P-160 7-1/2" X 12"





ARTICLE P./N DESCRIPTION QTÉ. DEMANDÉ

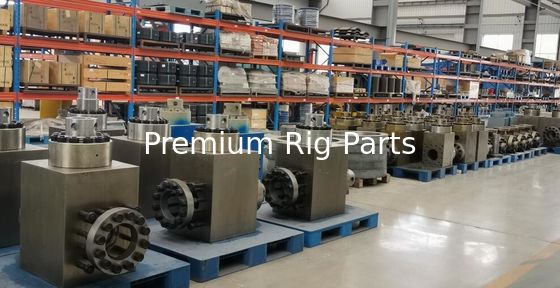

  8476-25A ASSEMBLAGE D'EXTRÉMITÉ DE FLUIDE(COMPOSE DES ARTICLES 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,31,32,33,34,36,37,38)

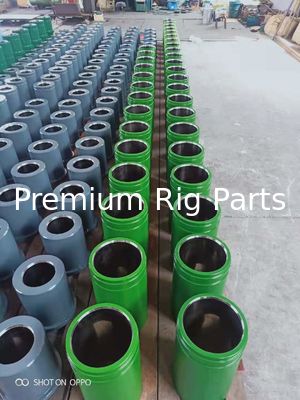

1 1376YXX DOUBLURE(REPORTEZ-VOUS AU GUIDE POUR LE TABLEAU DE COMMANDE POUR LE TYPE (G); (Y); ET POUR L'ALÉSAGE (XX) 3
2 2930-XX JOINT DE REVÊTEMENT(REPORTEZ-VOUS AU GUIDE DU TABLEAU DE COMMANDE POUR LE TYPE ET LA TAILLE (XX)) 3
3 8476-3 PLAQUE D'USURE 3
4 2988 PLAQUE D'USURE ET JOINT DE COLLECTEUR DE DÉCHARGE 6

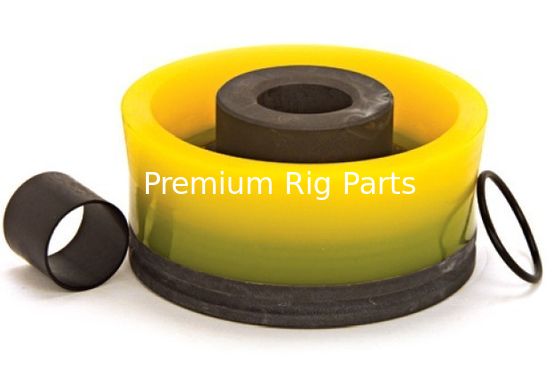

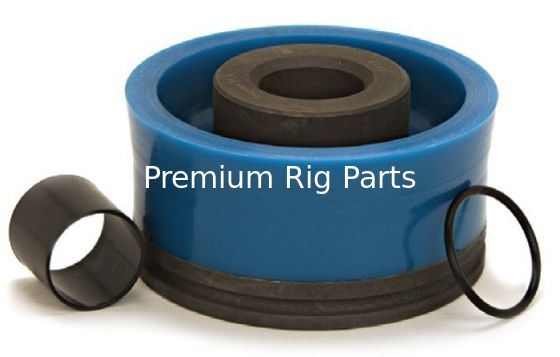

5 XX-BYA PISTON(REPORTEZ-VOUS AU GUIDE POUR LE TABLEAU DE COMMANDE POUR LA TAILLE (XX) ET LE TYPE (YY)) 3
6 568-225 JOINT TORIQUE DU PISTON 3
7 1286-32 TIGE DE PISTON(AVEC ÉCROU DE BUTÉE ÉLASTIQUE) 3
8 API-4ESN ÉCROU DE BUTÉE ÉLASTIQUE DE TIGE DE PISTON 3
9 1286-1 SOUS-TIGE 3
10 1286CWY PINCE À TIGE(COMPOSÉ DE 10A, 10B, 10C) (POUR LA PINCE UNIQUEMENT, UTILISEZ 1286C) 6
10A 1200H30 TUYAU(1/2” X 30” AVEC RACCORDS 1/2” MÂLE X 3/8” MÂLE) 3
10B 1286CWYFP14 TUYAU(3/8” X 14” GALVANISÉ ET FILETÉ À UNE EXTRÊMITÉ) 3
10C 4020-29 BOULON(7/8 - 9 BOULON DE GRADE 8 AVEC CONTRE-ÉCROU ET RONDELLE) 12
11 1200G86 CANNE PONEY 3

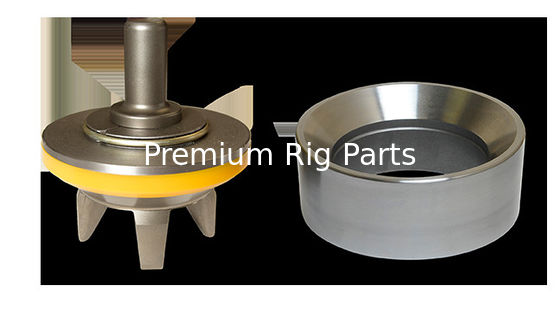

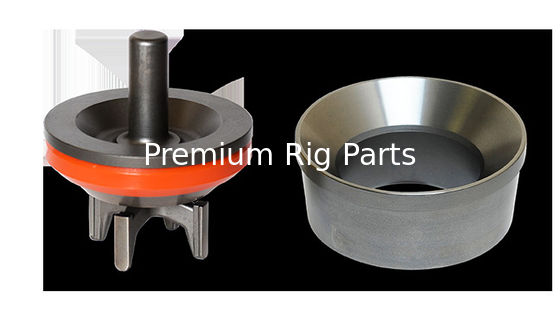

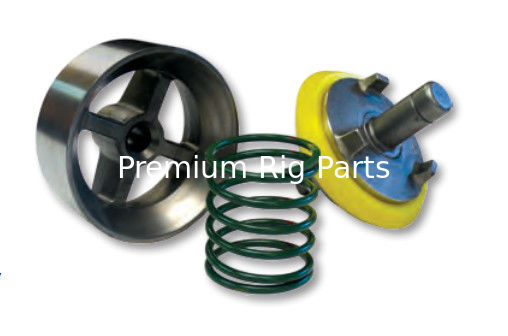

12 VOIR PAGE SOUPAPE 6
13 VOIR PAGE INSERT DE SOUPAPE(SI BESOIN) 6
14 VOIR PAGE RESSORT DE SOUPAPE 6
15 VOIR PAGE SIÈGE DE SOUPAPE 6
  SWTM1700 KIT D'EXTRACTION DE SIÈGE HYDRAULIQUE COMPLET(REPORTEZ-VOUS À LA PAGE OUTILS DU CATALOGUE POUR PLUS DE DÉTAILS) 1
16 4488-25 BRIDE FILETÉE 6
17 4588-25 VIS PRESSE-ÉTOUPE 6
18 4690-25A PRISE(COMPLET AVEC GUIDE DE VALVE, DOUILLE ET VIS ; COMPREND LES ARTICLES 20, 21 ET 22) 6
19 P115 BOUCHON DE COUVERCLE DE VALVE HP JOINT NITRILE 6
20 4788-25R GUIDE DE SOUPAPE(COMPLET AVEC BAGUE #4700I) 6
21 4700I DOUILLE DE GUIDAGE DE SOUPAPE 6
22 4018-88 VIS DE GUIDAGE DE SOUPAPE 12
23 4015-2 GOUJON DE COUVERCLE DE SOUPAPE(AVEC SW PART# HHN1250-7 1 1/4-7 ÉCROU HEXAL LOURD) 72
24 4015-95 GOUJON D'EXTRÉMITÉ DE PUISSANCE(AVEC SW PART# HHN1375-6 1 3/8-6 ÉCROU HEXAL LOURD) 30
25 6476 BRIDE DE RETENUE DU DOUBLURE 3
26 4017-65 VIS À TÊTE DE FERRY DE RETENUE DE LINER 18
27 6576 ÉCROU DE RETENUE DE REVÊTEMENT 3
28 4019-54 GOUJON DU MODULE D'ASPIRATION(AVEC LA PIÈCE SW N° HHN1750-8 1 3/4-8 ÉCROU HEXAL LOURD) 18
29 4018-19 VIS À CAPUCHON DU COLLECTEUR D'ASPIRATION(AVEC RONDELLE DE BLOCAGE) 24
30 8576-50 COLLECTEUR D'ASPIRATION(ENTRÉE AVANT OU LATÉRALE) 1
31 AJO419R JOINT COLLECTEUR D'ASPIRATION 3
32 8476-26S MODULE D'ASPIRATION 3
33 8476-27D MODULE DE DÉCHARGE 3
34 8488-5 GOUPILLE 6
35 8376-25MOD COLLECTEUR DE DÉCHARGE 1
36 4019-60 GOUJON DE COLLECTEUR DE DÉCHARGE(AVEC SW PART# HHN1250-7 1 1/4-7 ÉCROU HEXAL LOURD) 18
37 LW500 RONDELLE DE BLOCAGE 12
38 LW875 RONDELLE DE BLOCAGE 24
39 9070012 JOINT DE TIGE PONEY 12
40 80491292 PROTECTION ANTI-ÉCLABOUSSURES 3
23 4015-2 GOUJON DE COUVERCLE DE SOUPAPE(AVEC SW PART# HHN1250-7 1 1/4-7 ÉCROU HEXAL LOURD) 72
24 4015-95 GOUJON D'EXTRÉMITÉ DE PUISSANCE(AVEC SW PART# HHN1375-6 1 3/8-6 ÉCROU HEXAL LOURD) 30
25 6476 BRIDE DE RETENUE DU DOUBLURE 3
26 4017-65 VIS À TÊTE DE FERRY DE RETENUE DE LINER 18
27 6576 ÉCROU DE RETENUE DE REVÊTEMENT 3
28 4019-54 GOUJON DU MODULE D'ASPIRATION(AVEC LA PIÈCE SW N° HHN1750-8 1 3/4-8 ÉCROU HEXAL LOURD) 18





La pompe de décharge de l'appareil doit être équipée d'une pompe de décharge d'un type spécifique. 16



produits recommandés
