起源の場所 中国,アメリカ
ブランド名 NATIONAL OILWELL
証明 API
モデル番号 14P-220、12P-160、10P-130、9P100
最小注文数量 1セット
価格 1 to 500 usd
パッケージの詳細 海上および航空による輸送に適しています
受渡し時間 在庫あり
支払条件 LC、T/T
供給の能力 月に3000個
商品の詳細
使用法 オイル、水、掘削装置 力 油圧、ディーゼル
プレッシャー 高圧 アプリケーション 鉱業、石油
構造 ピストンポンプ 燃料 ディーゼル
標準か非標準か 標準 理論 渦巻ポンプ
タイプ 泥ポンプ 重さ 100-3700kg
色 青、赤など、緑または顧客のデザインごと 材料 鋳鉄/ステンレス鋼泥吸引ポンプ、クロム合金、ステンレス鋼アルミニウムプラスチックなど
保証 1年間の泥吸引ポンプ 特徴 泥吸いポンプ
製品名 泥ポンプ 頭 10mの泥吸いポンプ
OEM 受け入れることは、適当ある場合もある 入口管（（mmの）/） DN200/8
状態 新しい
メッセージ
製品の説明

NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 0

11月あらゆる掘削要件に対応できるトリプレックス泥水ポンプのフルラインを提供します。

これらの厳しい現場で実証されたモデルは、500 ～ 2,200 の範囲の入力馬力定格をカバーします。当社の広範な製品ラインには、ナショナル P シリーズそしてコンチネンタル Emsco FD シリーズそしてFシリーズポンプ。

NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 1





プレミアムマッドポンプ部品リスト--ナショナル 12P-160 マッドポンプ





アイテム 説明 部品番号 ポンプの種類
1 ライナー、ガイドアッパー 1292017 12P160
2 コネクティングロッド 1292007 12P160
3 ライナー、ガイドロア 1292017 12P160
4 サクションマニホールド 1292370 12P160
5 サクションマニホールド 1292371 12P160
6 クロスヘッド、左ナッド 1292090 12P160
7 クロスヘッド、右、中央 1292015 12P160

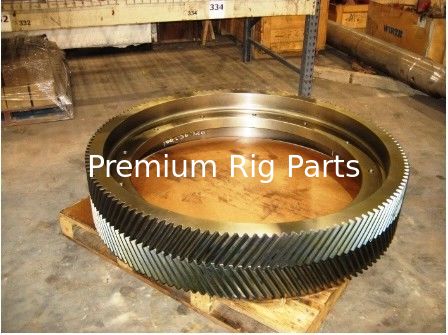

8 ブルギア 1292008 12P160
9 ピン、クロスヘッド 1292028 12P160
10 放電モジュール 1292241 12P160
11 吸引モジュール 1292244 12P160
12 ピストンロッド 1292147 12P160
13 ポニーロッド   12P160
14 シール、リテーナー 1292174 12P160
15 ライナークランプ 1292165 12P160
16 サブロッド 1292146 12P160
17 QDハブ 1289327 12P160
18 ボンネット 1260318 12P160
19 スプロケット 1260044 12P160
20 スプロケット X13-2058 12P160
21 スプロケット X13-2068 12P160
22 ボディストレーナークロス 1290268 12P160
23 フランジ、バルブカバー 80704003 12P160
24 フランジ、バルブカバー 9-1/2 IN ACMC THD、SW STYLE 7.5K SW SW4476 12P160
25 7.5k グランド、スクリュー SWS 12P160、W2214、W2215 SW4697 12P160
26 プラグ、バルブカバー SWS 7.5K 4609-25/01799615 12P160
27 サクションマニホールドガスケット、12P160   12P-160
28 サウスウェスト 12-P-160 ネジ付きキャップ 12PCAPSW 12P-160
29 カバー、ファストチェンジねじ式バルブ 1292352 12P-160
30 グランド、ネジ付き 12P-160 7500 レート 80-704-003 12P-160
31 ねじ付きリング 7500P PSI 80-704-003 12P160 ミッションL
32 スクリューグランド 7500 PSI 80-704-004 12P160 ミッションL

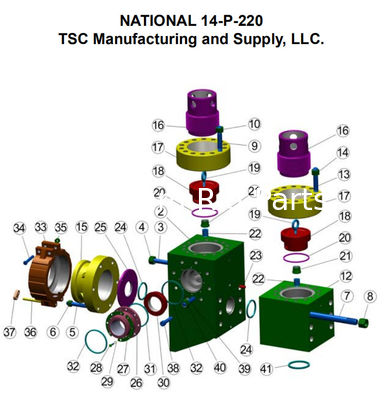

プレミアムマッドポンプ流体エンド-National 14P220



説明 部品番号   説明 部品番号
放電モジュール、スタッド付き 1295601   シールリテーナ 1295174
吸引モジュール、スタッズ付き 1295604   バックアップリング 1295175
バルブガイドホルダー 1292140   ねじリング 1295176
バルブガイドインサート 1292141   放電コネクタ 1295252
内部。ロッドバッフル 1292194   放電コネクタアダプター 1295253
中間ロッド 1295083   モジュールシール 1295257
ピストンロッドクランプ 1295085   放電スペーサーシール 1295258
サブロッド 1295146   ウェアプレート 1295266
ピストンロッド 1295147   サクションマニホールドシール 1540021
ライナーブッシュ 1295165   角形パッキン 2410031-438
ライナークランプ 1295166   角形パッキン 2410031-440
バルブカバー 1295172   放電スペーサースタッド 1295262
バルブカバーガスケット 1540163   リングジョイントガスケット 6907339-S


プレミアムマッドポンプ流体エンド-National 12P160



説明 部品番号   説明 部品番号
放電モジュール、スタッド付き 1292240   バックアップリング 1292175
吸引モジュール、スタッズ付き 1292243   ねじリング 1292176
主軸受保持器 1292011   ウェッジ調整ネジ 1292178
クロスヘッド、RH、センター 1292015   ウェッジ保持スプリング 1292181
内部。ロッドオイルシールド 1292016   内部。ロッドオイルワイパー 1292182
クロスヘッドライナー 1292017   内部。ロッドバッフル 1292194
クロスヘッドピン 1292028   排出ストレーナAssy、6インチフランジ 1292215
中間ロッド 1292083   排出ストレーナAssy、5インチフランジ 1292225
ピストンロッドクランプ 1292085   放電コネクタ 1292252
クロスヘッド、左手 1292090   放電コネクタアダプター 1292253
ライナースプレーマニホールド 1292120   サクションモジュールとウェアプレートシール 1292257
バルブガイドホルダー 1292140   放電スペーサーシール 1292258
バルブガイドインサート 1292141   放電スペーサー、スタッド付き 1292262
サブロッド 1292146   ウェアプレート 1292266
ピストンロッド 1292147   ロッキングウェッジアセンブリ 1292268
ライナーブッシュ 1292165   バルブカバーガスケット 1540127
ライナークランプ 1292166   サクションマニホールドシール 1540851
ウェッジ調整ネジワッシャー 1292171   角形パッキン 2410031-433
バルブカバー 1292172   角形パッキン 2410031-437
シールリテーナ 1292174   ウェッジ調整スクリューナット 6300182




NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 2

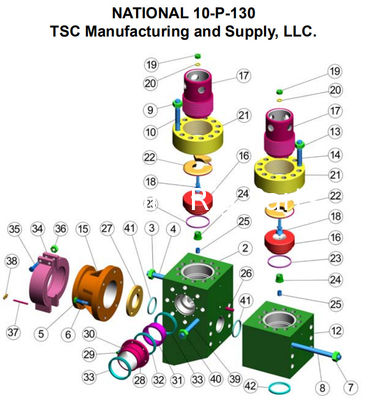

プレミアムマッドポンプ流体エンド-National 10P130

説明 部品番号   説明 部品番号
放電モジュール、スタッド付き 1290335   ねじリング 1290308
吸引モジュール、スタッズ付き 1290338   ウェッジ調整ネジワッシャー 1290315
内部。ロッドオイルワイパー 1283099   ライナースプレーマニホールド 1290320
クロスヘッド、RH、センター 1290015   放電コネクタ 1290342
クロスヘッドライナー 1290017   放電コネクタアダプター 1290343
クロスヘッドピン 1290028   サクションモジュールとウェアプレートシール 1290344
中間ロッド 1290083   放電スペーサーシール 1290345
ピストンロッドクランプ 1290085   サブロッド 1290346
クロスヘッド、左手 1290090   ピストンロッド 1290347
ライナーブッシュ 1290165   放電スペーサー、スタッド付き 1290348
ライナークランプ 1290166   ウェアプレート 1290357
シールリテーナ 1290174   バルブガイドインサートホルダー 1292140
バックアップリング 1290175   バルブガイドインサート 1292141
ウェッジ調整スクリュー 1290178   バルブカバーガスケット 1540126
ウェッジ保持スプリング 1290181   サクションマニホールドシール 1590051
内部。ロッドバッフル 1290194   角形パッキン 2410031-348

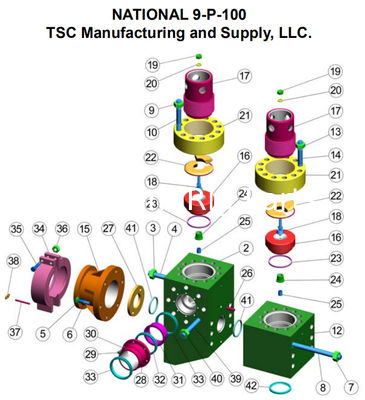

プレミアムマッドポンプフルードエンド-National 9P100



説明 部品番号   説明 部品番号
放電モジュール、スタッド付き 1293240   ピストンロッドクランプ 1293085
吸引モジュール、スタッズ付き 1290338   クロスヘッド、左 1293090
シールリテーナ 1290174   サブロッド 1293146
バックアップリング 1290175   ピストンロッド 1293147
ウェッジ調整ネジ 1290178   ライナーブッシュ 1293165
ウェッジリテーナースプリング 1290181   ライナークランプ 1293166
バルブカバー 1290307   内部。ロッドワイパーシール 1293182
ねじリング 1290308   ライナースプレーマニホールド 1293193
ウェッジ調整ねじワッシャー 1290315   中間ロッドバッフル 1293194
放電コネクタ 1290342   放電スペーサー、スタッド付き 1293243
放電コネクタアダプター 1290343   バルブガイドインサートホルダー 1292140
サクションモジュールとウェアプレートシール 1290344   バルブガイドインサート 1292141
放電スペーサーシール 1290345   バルブカバーガスケット 1540126
ウェアプレート 1290357   サクションマニホールドシール 1590051
クロスヘッド、RH&センター 1293015   角形パッキン 2410031-348
クロスヘッドライナー 1293017   角形パッキン 2410031-427
クロスヘッドピン 1293028   ロッキングウェッジアセンブリ 1290376
中間ロッドオイルシールド 1293016   ウェッジ調整ねじナット 6300160

NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 3


当社の流体端部品はすべて API 7K 品質基準に従って製造されています。



以下の人気のあるポンプ モデルの部品が入手可能です。



BOMCO/エムスコ泥ポンプ：F2200HL、F1600HL、F-1300、F-1600、FB1300、FB1600、F-800、F-1000、F-500、F-350、DB-550、DA-700、FA-1600/1300、FC-2200、D-300/500、D-375、 D-700、



LS ナショナルマッドポンプ：3NB-500C、3NB1000C、3NB1300C、3NB1600


イデコ泥ポンプ：T-500、T-800、T-1000、T-1300、T-1600、


ナショナルマッドポンプ：7P50、8P80、9P100、10P130、12P160、N1300、C-250、K-700、14-P-220、E-700/G-1000、K-500、K-380、K-500A/700A、C-250/350、 JWS-400、


ガードナー デンバー マッド ポンプ：PZ7、PZ8/9、PZ10/11、FK-FXK、FY-FXD、FD-FXX、FG-GXG、FG-FXG、KG-KXG、FQ-FXQ、FF-FXF、FF-FXP、



油井泥ポンプ：A-560/600-PT、A-850-PT/A-1100-PT、A-1700-PT/A-1400-PT



マッドポンプ付き：TPK1000、TPK1600、TPK2000、TPK2200



ロシア泥パンプス：UNBT-950、UNB-600、8T-650、UNBT650、NBT600、UNB1180、UNB1180L、NB125、NB80、NB50、NB32



ウェザーフォード/エリス・ウィリアムズ：E-447、E-2200



ドリルメックマッドポンプ：9T1000、12T1600、7TS600、7TS500、9T800



ルーマニアマッドポンプ：3PN-1000、3PN-1600、3PN-2000



WIRTH、OPI、Ellis Williams、Wilson、Gaso、Skytop/Brewster 用のその他のブランドのスペアパーツ。



NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 4NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 5





NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 2



アイテムNO.



部品番号



説明

 数量必須
  8404-25A 流体エンドアセンブリ:(アイテムで構成されます: 3、4、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、34、35、36、38、39、41、42)
1 1376YXX ライナーPGの注文表のガイドを参照してください。 6 タイプ (G) の場合。 (Y);およびボアサイズ (XX) の場合 3
2 2930-XX ライナーシール(ウレタン部品番号 2930-XXU でもご利用いただけます) 3
3 8490-28 ライナーウェアプレート(568-443 Oリング付き) 3
4 2988 ウェアプレートとモジュールシール(ウレタン部品番号 2988U でもご利用いただけます) 6
5 XX-BYY ピストンPGの注文表のガイドを参照してください。 6 サイズ (XX) およびタイプ (YY) の場合 3
6 568-225 ピストンシール 3
7 6278-25 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッドナット 3
9 1290-2 ピストンロッド接続スタッド 3
10 6284-1 サブロッド 3
11 6274CWY ロッドクランプ(ウォータージャケット付) 3
11A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
11B 1286CWYFP ロッドクランプ散水マニホールドパイプ付 3
11C 4020-29 ボルト(7/8-9 グレード 8 ボルト、ロックナット、ワッシャー付き) 6
12 1200G74 ポニーロッド 3
13 ページを参照 バルブ 6
14 ページを参照 バルブインサート 6
15 ページを参照 バルブスプリング 6
16 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
17 4488-25 バルブカバーフランジ 6
18 4588-25 スクリューグランド 6
19 4690-25A プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 20、21、22、および 23 が含まれます 6
20 P115 HP バルブ カバー プラグ ニトリル シール(ウレタン部品番号 P115U でもご利用いただけます) 6
21 4788-25R バルブガイド(ブッシュ#4700Iを完備) 6
22 4700I バルブガイドインサート(ウレタン部品番号 4700IU でもご利用いただけます) 6
23 4018-18 バルブガイドネジ 12
24 4015-2 バルブカバースタッド(SW 部品番号 HHN1250-7 1 1/4"-7 ヘビー六角ナット付き) 72




フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ボンコ F-1600 7 1/2インチ×12インチ

NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 7

アイテムNO.



部品番号



説明

 数量必須
25 4017-33 パワーエンドスタッド(SW 部品番号 HHN1500-8 1 1/2"-8 ヘビー六角ナット付き) 30
26 568-443 ウェアプレート「O」リング 3
27 6490-25 ライナーリテーナーフランジ 3
28 4019-51 ライナーリテーナーキャップスクリュー 36
29 6590-25 ライナーリテーナーナット 3
30 4019-61 吸引モジュールスタッド(SW 部品番号 HHN1750-8 1 3/4"-8 ヘビー六角ナット付き) 18
31 4018-19 サクションマニホールドキャップスクリュー 18
32 8590-6 サクションマニホールド 1
33 568-442 サクションマニホールド「O」リング 3
34 8404-26 吸引モジュール 3
35 8404-27 放電モジュール 3
36 8488-5 ノックピン 6
37 8376-25MOD ディスチャージマニホールド 1
38 4019-60 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4"-7 ヘビー六角ナット付き) 18
39 2988 ディスチャージマニホールドシール 3
40 6490-25P ライナーリテーナープーラー 1
41 LW875 ロックワッシャー 7/8 18
42 LW500 ロックワッシャー 1/2 12



NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 8

イデコ T-500、T-800、T-1000
流体エンドモジュールと付属品
アイテム ＃ TSC 部品番号 説明
01 TS-551-458 流体エンドモジュールスタッズ - (項目 1、2、3、4、5、6、7 を含む)
02 TS-551-410-01 スタッド、パワーフレーム
03 TS-IN-146 ナット、パワーフレームスタッド
04 TS-551-410-02 スタッド、ディスチャージマニホールド
05 TS-IN-146 ナット、ディスチャージマニホールドスタッド
06 TS-551-410-03 スタッド、ねじ付きリング
07 TS-IN-146 ナット、ねじ付きリングスタッド
08 TS-551-405-07 ロアバルブガイドアセンブリ (#19 バルブガイドブッシュを含む)
09 TS-551-422-04 リテーナー、ロアバルブガイド
10 TS-BTM16696309(G-783-Z) ガスケット、バルブカバー、シリンダーヘッド
11 G-783 ライナーガスケット
12 TS-551-422-02 プラグ、シリンダーヘッド
13 TS-551-405-03 ねじ付きリング
14 TS-551-405-04 ネジ付きプラグリテーナー
15 TS-551-422-03 アッパーバルブガイド
16 TS-551-405-05 ナット、ライナーアダプター
17 TS-IO-548 ガスケット、ディスチャージマニホールド
18 TS-IO-521 ガスケット、サクションマニホールド
19 TS-551-405-09 ブッシュ、バルブガイド





NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 9

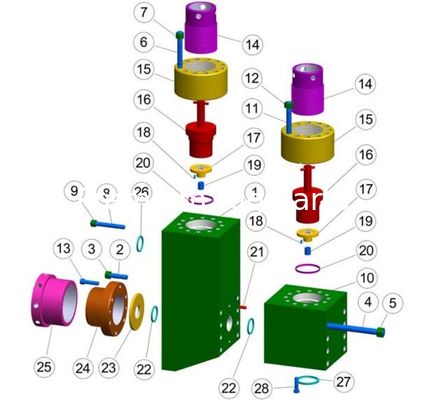

NATIONAL12-P-160用ミッション「L」モジュール
流体エンドモジュールと付属品
アイテム OEM部品 ミッションパート 説明 数量
# # # 戻る: 全国索引
  8476-A FEM12PASSYSW 流体エンドモジュールの完全なアセンブリ 3
1 8476-2S FEM12PSUCSW 吸引モジュール散りばめ - (項目 1、7、13、14、22 を含む) 3
2 8476-1D FEM12PDISSW 放電モジュール (2 ～ 6、8、13、14 を含む) 3
3 4018-17 12P160DSUCS スタッド、吐出から吸引モジュールまで 18
4   PEP55 ナット、吸入スタッドへの排出 (1 3/4"-8 2H) 18
5 4015-95 NAT12P160PFS スタッド、パワーエンド 30
6   NAT8P80TRSN ナット、パワーエンドスタッド (1 3/8"-6 2H) 30
7 8488-5 PEP70 ノックピン 6
8 4017-65 PEP75 ライナーリテーナーキャップスクリュー、ソケットヘッド 18
9 8476-3 PP6021260SW ライナーウェアプレート 3
10 2988 1290344 ウェアプレートとモジュールガスケット 6
11 6476 12PLASW ライナーリテーナーフランジ（ライナーブッシュ） 3
12 6576 12PLANSW ライナーリテーナーナット 3
13 4015-54 12PTRSSW スタッド、ねじ付きリング 72
14   12P160TRSN ナット、ネジ付きリングスタッド (1 1/2"-6 2H) 72
15 4676-2A 12PVCSW プラグ (項目 15、19 ～ 21 を含む) 6
16 4476 12PFLGSW ねじ付きリング (ねじ付きフランジ) 6
17 4597 12PCAPSW ネジ付きキャップ (スクリューグランド) 6
18 P-107 07207107 バルブカバーシール 6
19 4776R 12PVGSWNS バルブガイド (項目 19 ～ 21 を含む) 6
20 4700-I PZ789VGI バルブガイドブッシュ 6
21 4016-98 PEP73 バルブガイド止めねじ 12
22 4018-19 700048511 サクションマニホールドキャップスクリュー（ロックワッシャー付） 24
23 AJO-419R 1540851 サクションマニホールドガスケット 3
24 8376-2 NAT12PDSMA 放電アダプター 2
25 2976-2 2410031437 放電アダプターシール 4
26 8376-1 NAT12PDSMC 放電コネクタ 2
27 2976-1 2410031433 放電コネクタと放電アダプタのシール 2
28 2976-3 700030711 キャップスクリュー、放電コネクタ 16
29 4018-18 1292175 バックアップリング、ディスチャージコネクタ 4
30 8376-3   吐出フランジスタッド 16
32 4018-18 1292175 バックアップリング、ディスチャージコネクタ 4







NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 10





ナショナル 10-P-130
流体エンドモジュールと付属品
アイテム OEM部品 ミッションパート 説明 数量
# # # 戻る: 全国索引
    FEMNAT10PCA 流体エンドモジュールの完全なアセンブリ
01   フェムナットディス10P 流体エンドモジュールの排出 (スタッド) - (項目 1、3 ～ 6、9、10、31、31A を含む) 3
02 1290338 フェムナツC8P9P 流体エンドモジュールサクション (スタッド付き) - (項目 2 ～ 4、35 を含む) 3
03 2408019 8P80TRS スタッド、ねじ付きリング 72
04 6300220 8P80TRSN ナット(上用) 1 3/8 HVY HX 72
05 2408020 10P130PFS スタッド、フレーム 1 1/2X 6 7/8 LG トップテーパー LK 24
06 6300240 12P160TRSN ナット 1 1/2-6 HVY HX 24
07 2402560 8P80DMS スタッド、1/4 X 61/4 トップテーパーロック 16
08 6300220 PZ789LCSN ナット 1/4 ヘビーヘックス 16
09 2408034 8P80DSUCS スタッド、吐出～吸込 1/2X19 1/8 18
10 6300241   ナット、1 1/2 8 UN-3A 重量六角ナット 18
11 6511416 PEP70 ピン、ダボ 7/8 X 2 (標準ダボ) 6
12 1292141 NATVGB ブッシュ、バルブガイド 6
13 1292140 NATVGBR リテーナ、バルブガイドブッシュ 6
14 1540126 077970076800 ガスケット、バルブカバー
15 1290174 NAT8プレシール シール、リテーナー 6
16 1290178 ナトゥス ネジ、調整ウェッジ 7P ～ 10P 6
17 G-1290376 8P80LW ウェッジ組立工業株式会社ウェッジ G-1290179-P 6
18 1290181 8P80WS スプリング、ウェッジ 6
19 1290308 NAT8PFLG リング、ねじ付き 6
20 1290307 NAT8PCAP キャップ、バルブカバー(ネジ0) 6
21 1290315 8PAWSW ワッシャー 6
22 6300160 8ポーン ナット-1-8UNCヘビーヘックス 6
23 2410031427 2410031427 シール、放電コネクタ、アダプター 4
24 1290343 NAT8PDSMA アダプター、放電コネクター 2
25 2410031348 2410031348 放電コネクタシール 3
26 1290342 NATPDSMC コネクタ、放電 2
27 2410031348 2410031348 シール、放電コネクタ 2
28 700030510   キャップスクリュー、1/2 X 1/2 LG GR5 HX HD 16
29 1290357 PP602000 プレート、ウェア 3
30 1290165 10PLCA ライナーブッシュ 3
31 2408018   スタッド、ライナーブッシュ 1X 5 7/8 LG TOP TPR LK 18
31A 6300160   ナット、1 インチの重い六角 (上部用) 18
32 1290166 10P130LC ライナークランプ 6
32A 700044811   3/4 X 4 LG HX HD キャップスクリュー 2
32B **   ロックワッシャー、**(オプション) 3/4 6
32℃ 6309120   ナット、3/4 ツーウェイロックナット 6
32D 1290169   ピン 6
32E G-1290168   ライナークランプコネクタ 6
32階 6571420   7/32X 1 1/4 LG スプリング スロット ピン 12
33 1290344   シール、モジュール 6
34 1590051   シール、サクションマニホールド 3





NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 11



NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 12





アイテム 部品番号 説明 数量必須
  8477-25A 流体エンドアセンブリ:(アイテムで構成: 3、4、18、19、20、21、22、23、24、25、26、27、28、29、30、31、34、35、36、38、39)
1

1367Y-XX

1367AY-XX

ライナー(タイプ(Y)、チューブ内径(XX)はオーダーチャートを参照してください。

ライナー 6 1/4 インチ スルー 6 3/4 インチ

 3
2

2930-XXU**

2974-XXU**

ライナーシール

ライナー 6 1/4 インチから 6 ¾ インチ用のライナー シール

 3
3 8477-29 アライメントリング 3
4 8477-30 ウェアプレート(ウェアプレート No. 8477-28 と交換します) 3
5 2988U** ウェアプレート、モジュール、ディスチャージマニホールドシール 9
6 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) 3
7 568-225 ピストン O リング 3
8 6278-25 ピストンロッド(1 1/2-8-UN弾性止めナット付き) 3
9 API-4ESN ピストンロッド弾性止めナット 3
10 1290-2 ピストンロッド接続スタッド 3
11 6279-1 サブロッド(クランプ式、ネジ式サブロッドは品番6280-1) 3
12 1277CW ロッドクランプ (ウォータージャケット付）（12A、12B、12Cで構成） 3
12A 1200120 スプレーパイプ(3/8 インチ x 12 インチ、亜鉛メッキ、片面ねじ切り) 3
12B 4018-96 ボルト(5/8 インチ-11UN グレード 8 ボルト、ロックナットとワッシャー付き) 6
12C 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オスおよび 3/8 インチ オス接続付き) 3
13 1200G77 ポニーロッド(クランプ式、ネジ式ポニーロッドは品番1200G88) 3
14   バルブ 6
15   バルブインサート 6
16   バルブスプリング 6
17   バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください) 1
18 4488-25 バルブカバーフランジ 6
19 4588-25 スクリューグランド 6
20 4688-25 プラグ(バルブガイド、ブッシュ、ネジを完備; 項目 22、23、および 24 を含む) 6
21 P115 HP バルブ カバー プラグ ニトリル シール(P115Uウレタンシールあり) 6
22 4788-25R バルブガイド(ブッシュ#4700Iを完備) 6
23 4700I バルブガイドブッシュ 6
24 4018-18 バルブガイドネジ 12
25 4015-2 バルブカバースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 72
26 4019-46 パワーエンドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 24
27 6477-25 ライナーリテーナーフランジ 3
28 4019-45 ライナーリテーナースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 24
29 6577-25 ライナーリテーナーナット 3
30 4019-44 吸引モジュールスタッド(SW 品番 HHN1750-8 1 ¾-8 重量六角ナット付き) 18
31 4017-77 サクションマニホールドキャップスクリュー 24
32 8577-25 サクションマニホールド 1
33 AJO245 サクションマニホールドシール 3
34 8477-26 吸引モジュール 3
35 8477-27 放電モジュール 3
36 8488-5 ノックピン 6
37 8377-27 ディスチャージマニホールド (シリアル番号 9222 以下の場合は、吐出配管の位置を変更しないように 8377-25 を使用してください) 1
38 4019-45 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 12

NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 13



アイテム 部品番号 説明 数量必須
  8476-4A 流体端組み立て:(項目 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、31、32、33、34、&47 で構成されます)
1 1376YXX ライナー (タイプ(Y)とサイズについては注文表を参照してください) (XX)) 3
2 2930-XX ライナーシール(タイプとサイズ (XX) については、注文表のガイドを参照してください) 3
3 8476-3 ウェアプレート 3
4 2988 ウェアプレートとモジュールシール(2988U ウレタンも利用可能) 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) 3
6 568-225 ピストン O リング 3
7 1286-32 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 1286-1 サブロッド 3
10 1286CWY ロッドクランプ(10A、10B、10Cで構成) (クランプのみ、1286Cを使用) 6
10A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
10B 1286CWYFP14 デュアルスプレーパイプ 3
10℃ 4020-29 ロッドクランプボルト(7/8 X 5 インチグレード 8 ボルト、ロックナットとワッシャー付き) 12
11 1200G86 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート(必要な場合) 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください)
  4476-6A サウスウェスト HP クイックチェンジ バルブ カバー アセンブリ(項目 16 ～ 23 で構成) 6
16 4476 ねじ付きフランジ 6
17 4597 スクリューグランド 6
18 4676-6A プラグ(バルブガイド、ネジ、ブッシュが付属) 6
19 P119 HP バルブ カバー プラグ シール 6
20 4776R バルブガイド(ブッシュ#4700Iを完備) 6
21 4700I バルブガイドブッシュ(4700I ウレタンも使用可能) 6
22 4016-98 バルブガイドネジ 12
23 4015-54 バルブカバースタッド(SW 部品番号 HHN1500-6 1-1/2-6 インチヘビー六角ナット付き) 72
24 4015-95 パワーエンドスタッド(SW 部品番号 HHN1375-6 1-3/8”6 ヘビー六角ナット付き) 30
25 4017-65 ライナー リテーナー フェリーヘッド キャップ スクリュー 18
26 6476 ライナーリテーナーフランジ 3
27 6576 ライナーリテーナーナット 3
28 4018-17 吸引モジュールスタッド(SW 部品番号 HHN1750-6 1-3/4”-6 ヘビー六角ナット付き) 18
29 4018-19 サクションマニホールドキャップスクリュー(ロックワッシャー付) 24
30 8576-50 サクションマニホールド(前面または側面の入口) 1
31 AJO419R サクションマニホールドガスケット 3
32 8476-6S 吸引モジュール(スタッドのみ) 3
33 8476-5D 放電モジュール(スタッドのみ) 3
34 8488-5 ノックピン 6
    項目番号 35 ～ 46 は意図的に表示されていません
47 4018-18 放電コネクタキャップスクリュー(ロックワッシャー付) 16
48 4018-39 ディスチャージスペーサ フランジソケット ボルト 16
49 8376-1 放電コネクタ 2
50 8376-2 放電アダプター 2
51 8376-3 バックアップリング 4
52 8376-4 放電スペーサーフランジ 2
53 2976-3 放電スペーサー フランジシール 2
54 2976-1 放電コネクタ/アダプターパッキン 2
55 2976-2 放電コネクタ/アダプターパッキン 4
56 R44D リングジョイントガスケット 2
57 4017-22 ディスチャージスペーサーフランジスタッド(SW 部品番号 HHN1500-6 1-1/2”-6 ヘビー六角ナット付き) 16
58 5000-5BFフランジ ブラインドフランジ 5" 1
59 9070012 ポニーロッドシール 12
60 80491292 スプラッシュガード 3
61 8376-50A 完全なストレーナークロス 1
62 8376-50 スタッズストレーナークロスのみ 1





NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 14NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 15



サウスウェスト 8476-25流動的な終わり

ナショナル12-P-160用



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ナショナル12P-160 7-1/2インチ×12インチ





アイテム P/N 説明 数量必須
  8476-25A 流体エンドアセンブリ(項目 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、31、32、33、34、36、37、38 で構成されます)
1 1376YXX ライナー（タイプ（G）、（Y）、およびチューブ内径（XX）については、注文表を参照してください。 3
2 2930-XX ライナーシール(タイプとサイズ (XX) については、注文表のガイドを参照してください) 3
3 8476-3 ウェアプレート 3
4 2988 ウェアプレート、ディスチャージマニホールドシール 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) 3
6 568-225 ピストン O リング 3
7 1286-32 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 1286-1 サブロッド 3
10 1286CWY ロッドクランプ(10A、10B、10Cで構成) (クランプのみ、1286Cを使用) 6
10A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
10B 1286CWYFP14 パイプ(3/8 インチ x 14 インチ、亜鉛メッキ、片側ねじ切り) 3
10℃ 4020-29 ボルト(7/8 - 9 グレード 8 ボルト、ロックナット、ワッシャー付き) 12
11 1200G86 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート(必要な場合) 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください) 1
16 4488-25 ねじ付きフランジ 6
17 4588-25 スクリューグランド 6
18 4690-25A プラグ(バルブガイド、ブッシュ、ネジを完備; 項目 20、21、および 22 を含む) 6
19 P115 HP バルブ カバー プラグ ニトリル シール 6
20 4788-25R バルブガイド(ブッシュ#4700Iを完備) 6
21 4700I バルブガイドブッシュ 6
22 4018-88 バルブガイドネジ 12
23 4015-2 バルブカバースタッド(SW 品番 HHN1250-7 1 1/4-7 重量六角ナット付き) 72
24 4015-95 パワーエンドスタッド(SW 品番 HHN1375-6 1 3/8-6 重量六角ナット付き) 30
25 6476 ライナーリテーナーフランジ 3
26 4017-65 ライナー リテーナー フェリーヘッド キャップ スクリュー 18
27 6576 ライナーリテーナーナット 3
28 4019-54 吸引モジュールスタッド(SW 品番 HHN1750-8 1 3/4-8 重量六角ナット付き) 18
29 4018-19 サクションマニホールドキャップスクリュー(ロックワッシャー付) 24
30 8576-50 サクションマニホールド(前面または側面の入口) 1
31 AJO419R サクションマニホールドガスケット 3
32 8476-26S 吸引モジュール 3
33 8476-27D 放電モジュール 3
34 8488-5 ノックピン 6
35 8376-25MOD ディスチャージマニホールド 1
36 4019-60 ディスチャージマニホールドスタッド(SW 品番 HHN1250-7 1 1/4-7 重量六角ナット付き) 18
37 LW500 ロックワッシャー 12
38 LW875 ロックワッシャー 24
39 9070012 ポニーロッドシール 12
40 80491292 スプラッシュガード 3
23 4015-2 バルブカバースタッド(SW 品番 HHN1250-7 1 1/4-7 重量六角ナット付き) 72
24 4015-95 パワーエンドスタッド(SW 品番 HHN1375-6 1 3/8-6 重量六角ナット付き) 30
25 6476 ライナーリテーナーフランジ 3
26 4017-65 ライナー リテーナー フェリーヘッド キャップ スクリュー 18
27 6576 ライナーリテーナーナット 3
28 4019-54 吸引モジュールスタッド(SW 品番 HHN1750-8 1 3/4-8 重量六角ナット付き) 18





NATIONAL 14P220 泥水ポンプ、12P160 泥水ポンプ、10P130 泥水ポンプ、9P100 泥水ポンプ、8P80 泥水ポンプ、7P50 泥水ポンプ、JWS340/400 16
