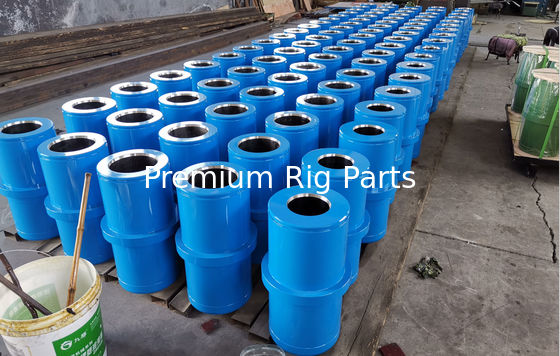

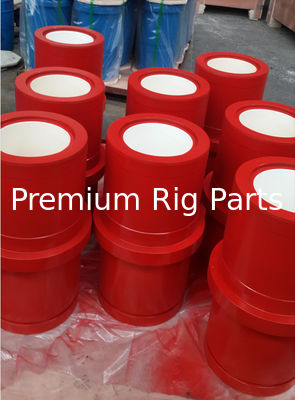

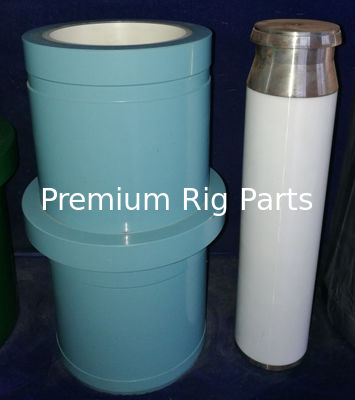

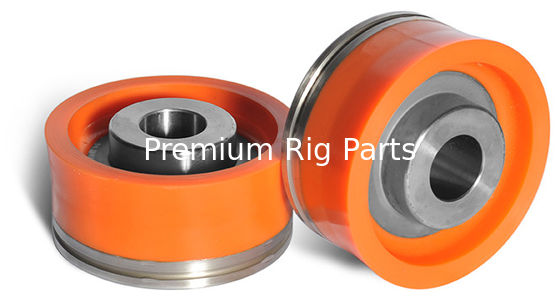

国産12P160/ 14P220, 9P100泥ポンプ流体端包装,ジルコニア包装,BREWSTER泥ポンプB-1600T,ドリルメック12T1600泥ポンプ包装,ウェザーフォードE2200泥ポンプ,GD PZ10泥ポンプ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | National Oilwell NOV Mission, Weatherford, Drillmec, Gardner Denver, Oilwell, Ideco |
| 証明 | API |
| モデル番号 | 12P160、MP16、E2200、PZ9、FB1600、F1000 |
| 最小注文数量 | 1個 |
| 価格 | 1 to 200 usd |

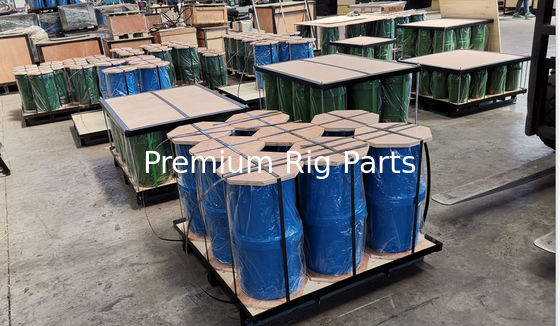

| パッケージの詳細 | 航空および海上輸送に適しています |
| 受渡し時間 | 在庫あり |
| 支払条件 | D/A、D/P |
| 供給の能力 | 月に3000個 |
商品の詳細
| 使用法 | オイル、水、掘削装置 | 力 | 電気、ディーゼル |
|---|---|---|---|
| プレッシャー | 高圧、低圧水中泥ポンプ砂浚渫スラリーポンプ | 応用 | 鉱業、石油 |
| 構造 | ピストンポンプ | 燃料 | ディーゼル、ディーゼルエンジン、油圧モーター（オプション） |
| 標準か非標準か | 標準 | タイプ | 泥ポンプ |
| 色 | 赤など、緑または顧客のデザインごと | 保証 | 12ヶ月 |
| 製品名 | 泥ポンプ | OEM | 受け入れることは、適当ある場合もある |
| 状態 | 新しい |
製品の説明
BOMCO/エムスコ泥ポンプ：F2200HL、F1600HL、F-1300、F-1600、FB1300、FB1600、F-800、F-1000、F-500、F-350、DB-550、DA-700、FA-1600/1300、FC-2200、D-300/500、D-375、 D-700、
LS ナショナルマッドポンプ：3NB-500C、3NB1000C、3NB1300C、3NB1600
イデコ泥ポンプ：T-500、T-800、T-1000、T-1300、T-1600、
ナショナルマッドポンプ：7P50、8P80、9P100、10P130、12P160、N1300、C-250、K-700、14-P-220、E-700/G-1000、K-500、K-380、K-500A/700A、C-250/350、 JWS-400、
ガードナー デンバー マッド ポンプ：PZ7、PZ8/9、PZ10/11、FK-FXK、FY-FXD、FD-FXX、FG-GXG、FG-FXG、KG-KXG、FQ-FXQ、FF-FXF、FF-FXP、
油井泥ポンプ：A-560/600-PT、A-850-PT/A-1100-PT、A-1700-PT/A-1400-PT
マッドポンプ付き：TPK1000、TPK1600、TPK2000、TPK2200
ロシア泥パンプス：UNBT-950、UNB-600、8T-650、UNBT650、NBT600、UNB1180、UNB1180L、NB125、NB80、NB50、NB32
ウェザーフォード/エリス・ウィリアムズ：E-447、E-2200
ドリルメックマッドポンプ：9T1000、12T1600、7TS600、7TS500、9T800
ルーマニアマッドポンプ：3PN-1000、3PN-1600、3PN-2000
WIRTH、OPI、Ellis Williams、Wilson、Gaso、Skytop/Brewster 用のその他のブランドのスペアパーツ。
ブリュースター ® マッドポンプ B-550 • B-750 • B-1000 • 1100T • B-1300
コンチネンタル Emsco ® マッドポンプ F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® マッドポンプ 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® マッドポンプ
PAH・PZ-7 PZG・PZ-8 PZH・PZ-9 PZJ・PZ-10 PZK・PZ-11 PZL
Gardner Denver ® ウェルサービス TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
ガードナー デンバー ® 連続使用 GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® マッドポンプ MM-200 • MM-300 • MM-500 • MM-500F • MM-550
イデコ ® マッドポンプ MM-550F ・ MM-700 ・ MM-700F ・ T-500
イデコ ® マッドポンプ T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J シリーズ マッドポンプ J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® マッドポンプ K-280 • K-380 • K-500 • K-500A • K-700A
National ® P シリーズ マッドポンプ 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
オイルウェル ® マッドポンプ A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
オイルウェル ® マッドポンプ A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
オイルウェル ® プランジャーポンプ C-323 ～ B-558 • SA-640-50 ～ SB-644-B
OPI ® マッドポンプ 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® マッドポンプ 1036 • 6070 • 7024 • 7036
流体エンドモジュール
National® - オイルウェル® - コンチネンタル エムスコ® - ガードナー デンバー® - イデコ® - スカイトップ ブリュースター®
脈動減衰器
ハイドリルタイプ "K" 脈動減衰器
人気のあるマッドポンプのスペアパーツ
プレミアムは、National 7P50 マッドポンプ、8P80 マッドポンプ、9P100 マッドポンプ、10P130 マッドポンプ、12P160 マッドポンプ、14P220 マッドポンプのスペアパーツを製造できます。

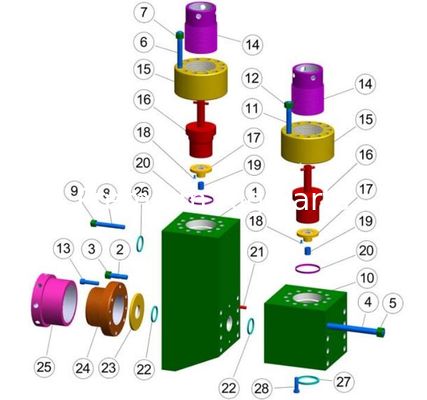

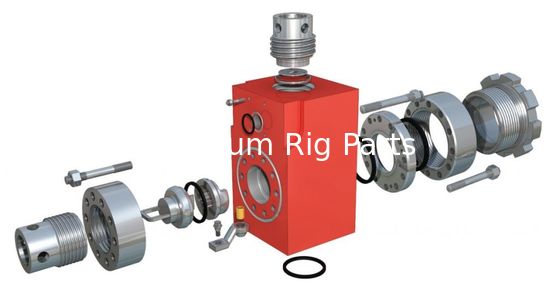

| NATIONAL 12-P-160 タップロックバルブカバー付き 流体エンドモジュールおよび付属品 | |||||
| アイテム ＃ | OEM 部品番号 | ミッションパート番号 | 説明 | ポンプあたりの数量 | 利用可能 |
| FEMNAT12PCA | 流体エンドモジュールの完全なアセンブリ (付属品目: 1、2、3 ～ 10、29 ～ 35) | 3 | わかりました | ||
| 1 | 1292240 | フェムナットディス12P | モジュール、スタッド付き流体端の排出 (項目 1、3 ～ 10 を含む) | 3 | わかりました |
| 1A | 1292601 | フェムナットディス12PA | モジュール、自動フレッタージュ付きスタッズ付き流体端排出 (項目 1A、3 ～ 10 を含む) | 3 | わかりました |
| 2 | 1292243 | フェムナツC12P | モジュール、スタッド付き流体端吸引 (項目 2、3 ～ 4 を含む) | 3 | わかりました |
| 2A | 1292604 | FEMNATSUC12PA | モジュール、オートフレッタージュ付きスタッズ付き流体エンドサクション (項目 2A、3 ～ 4 を含む) | 3 | わかりました |
| 3 | 2408027 | 12P160TRS | スタッド、ねじ付きリング | 72 | わかりました |
| 4 | 6300240 | 12P160TRSN | ナット、ねじ付きリングスタッド | 72 | わかりました |
| 5 | 2408029 | 12P160PFS | スタッド、パワーフレーム | 30 | わかりました |
| 6 | 6300220 | 8P80TRSN | ナット、パワーフレームスタッド | 30 | わかりました |
| 7 | 2408028 | 12P160LCS | スタッド、ライナーブッシュ | 18 | わかりました |
| 8 | 6300180 | 12P160LCSN | ナット、ライナーブッシュスタッド | 18 | わかりました |
| 9 | 2408033 | 12P160DSUCS | スタッド、吐出モジュールから吸入モジュールへ | 18 | わかりました |
| 10 | 6300281 | PEP55 | ナット、吐出～吸込モジュールスタッド | 18 | わかりました |
| 11 | 2408015 | 12P160DMS | スタッド、スペーサーフランジ | 16 | わかりました |
| 12 | 6300240 | 12P160TRSN | ナット、スペーサー フランジ スタッド | 16 | わかりました |
| 13 | 6511416 | PEP70 | ピン、ダウェル | 6 | わかりました |
| 14 | 1292141 | NATVGB | ブッシュ、バルブガイド | 6 | わかりました |
| 15 | 1292140 | 12PVGBR | リテーナ、バルブガイドブッシュ | 6 | わかりました |
| 16 | 1540127 | 1540127 | ガスケット、バルブカバー - ゴム (代替材料についてはデータシートを参照) | 6 | わかりました |
| 17 | 1292174 | NAT12プレシール | リテーナー、バルブ、シール | 6 | わかりました |
| 18 | 1292178 | NAT12PAWS | ネジ、調整ウェッジ | 6 | わかりました |
| 19 | 6300182 | 12P160AWSN | ナット、ウェッジ調整ネジ | 6 | わかりました |
| 20 | 1292171 | 12P160AWSW | ワッシャー、ウェッジ調整ネジ | 6 | わかりました |
| 21 | G1292268 | 12P160LW | アセンブリ、ウェッジ (商品番号 20 ウェッジ スプリングを含む) | 6 | わかりました |
| 22 | 1292181 | 12P160WS | スプリング、ウェッジ | 6 | わかりました |
| 23 | 1292176 | NAT12PFLG | リング、ねじ付き | 6 | わかりました |
| 24 | 1292172 | NAT12PCAP | キャップ、バルブカバー（ねじ込み） | 6 | わかりました |
| 25 | 2410031437 | 2410031437 | シール、放電コネクタ、放電アダプター | 4 | わかりました |
| 26 | 1292253 | NAT12PDSMA | アダプター、放電コネクター | 2 | わかりました |
| 27 | 2410031433 | 2410031433 | シール、放電コネクタと放電アダプタ | 2 | わかりました |
| 28 | 1292252 | NAT12PDSMC | コネクタ、放電 | 2 | わかりました |
| 28A | 1292717 | 1292717 | バックアップリング、ディスチャージコネクタ | 2 | わかりました |
| 29 | 7006685 | 7006685 | キャップスクリュー、ディスチャージスペーサーフランジ | 16 | わかりました |
| 30 | 700030711 | 700030711 | キャップスクリュー、放電コネクタ | 16 | わかりました |
| 31 | 7919050 | 7919050 | ワッシャー、ディスチャージコネクターネジ | 16 | わかりました |
| 32 | 1292266 | PP6021260 | プレート、ウェア | 3 | わかりました |
| 33 | 1292165 | 12PLCA | ブッシング、ライナー | 3 | わかりました |
| 34 | 1292166 | 12PLC | アセンブリ、ライナー クランプ (品目 33A、33B、33C、33D、33E、および 33F を含む) | 3 | わかりました |
| 34A | 700049110 | 700049110 | キャップスクリュー、ライナークランプ | 6 | わかりました |
| 34B | ** (オプション) ロックワッシャー 5/8" | 6 | わかりました | ||
| 34℃ | 6309140 | 6309140 | ナット、ライナーキャップスクリュー | 6 | わかりました |
| 34D | 1292169 | 1292169 | ピン、コネクタ | 6 | わかりました |
| 34E | G1292168P | G1292168P | コネクター、ライナークランプ | 6 | わかりました |
| 34F | 6571620 | 6571620 | ピン、スプリング | 12 | わかりました |
| 35 | 1292257 | 1292257 | シール、モジュール、ウェアプレート - ゴム (代替材料についてはデータシートを参照) | 6 | わかりました |
| 36 | 1540851 | 1540851 | シール、サクションマニホールド | 3 | わかりました |
| 37 | 700048511 | 700048511 | キャップスクリュー、サクションマニホールド | 24 | わかりました |
| 38 | 1292246 | スペーサー、スタッドディスチャージ | 2 | わかりました | |
| 39 | 1292258 | シール、スペーサーから流体端まで | 2 | わかりました | |
| National 12P160 パワーエンドパーツ | |||||
| 1 | 1292017 | ライナー、クロスヘッドアッパー | 3 | わかりました | |
| 2 | 1292007 | コネクティングロッド | 3 | わかりました | |
| 3 | 1292017 | ライナー、クロスヘッドロア | 3 | わかりました | |
| 4 | 1292370 | サクションマニホールド | 3 | わかりました | |
| 5 | 1292371 | サクションマニホールド | 3 | わかりました | |
| 6 | 1292090 | クロスヘッド、左手 | 3 | わかりました | |
| 7 | 1292015 | クロスヘッド、ミドル、ライトハンド | 3 | わかりました | |
| 8 | 1292010 | ピニオンシャフト | 1 | わかりました | |
| 9 | 1292005 | クランクシャフト | 1 | わかりました | |

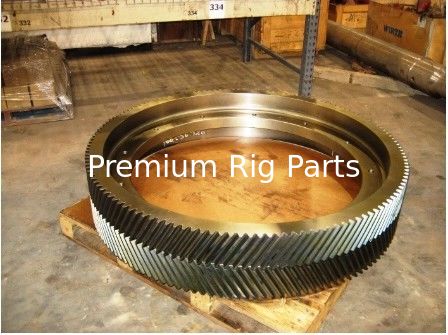

| 10 | 1292008 | ブルギア | 1 | わかりました | |
| 11 | 1292028 | ピン、クロスヘッド | 3 | わかりました | |
| 12 | 1292147 | ピストンロッド | 3 | わかりました | |
| 13 | 1292083 | ポニーロッド | 3 | わかりました | |
| 14 | 1292146 | サブロッド | 3 | わかりました | |
| 15 | 1292085 | クランプ、ピストンロッド | 6 | わかりました | |
| 16 | 1289327 | QDハブ | 1 | わかりました | |
| 17 | 1260318 | ボンネット | 1 | わかりました | |
| 18 | 1260044 | スプロケット | 1 | わかりました | |
| 19 | X13-2058 | スプロケット | 1 | わかりました | |
| 20 | X13-2068 | スプロケット | 1 | わかりました | |
| 21 | 1290268 | ボディストレーナークロス | 1 | わかりました | |
| 22 | ZB-8253 | ベアリング、クロスヘッド | 3 | わかりました | |
| 23 | ZB-10236 | ベアリング、ピニオンシャフト | 3 | わかりました | |
| 24 | ZT-15000 | ベアリング、メイン | 3 | わかりました | |
| 25 | ZB-28515 | ベアリング、偏心 | 3 | わかりました | |
11月あらゆる掘削要件に対応できるトリプレックス泥水ポンプのフルラインを提供します。
これらの厳しい現場で実証されたモデルは、500 ～ 2,200 の範囲の入力馬力定格をカバーします。当社の広範な製品ラインには、National P シリーズ、Continental Emsco FD シリーズおよび F シリーズ ポンプが含まれます。
National Oil Well Varco (NOV) は、テキサス州ヒューストンのグレーター シャープス町に本拠を置くアメリカの多国籍企業です。同社は、石油およびガスの掘削および生産作業、油田サービス、および上流の石油およびガス産業へのサプライチェーン統合サービスで使用される機器およびコンポーネントを提供する世界有数のプロバイダーです。同社は 6 大陸の 1,200 以上の拠点で事業を行っています。
製品には、油井掘削用のすべての重量ハードウェア、掘削計装および制御、掘削発電および制御が含まれます。重量ハードウェアの部分的なリストには、トップドライブ、ロータリー、ドローワーク、デリック、BOP (噴出防止装置)、泥ポンプ、ライザー装置、および完全な掘削リグが含まれます。製品には、掘削作業のためにリグフロアに必要な機器と制御装置も含まれています。これには、制御システム サイバー ベースなど、精密な制御のための高度な電子機器が含まれます。 NOV は、発電用の制御電子機器や掘削モーターの制御、AC モーター制御用のモーター コントロール センターも製造しています。
NOV はヒューストン地域最大のエネルギー雇用主であり、地域内で 14,500 人以上の労働者を抱えています。
南西「オールドスタイル」 8476-A流体端
ナショナル12-P-160用

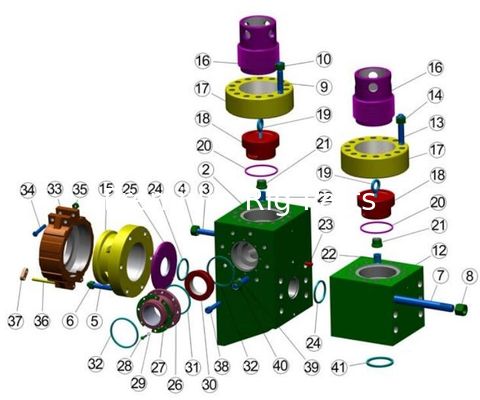

| フルイドエンドタイプ | ポンプの型式 | ポンプのサイズ |
| 南西（オールドスタイル） | ナショナル 12-P-160 | 7-1/2インチ×12インチ |
| アイテム 。 | 部品番号 | 説明 | 数量必須 |
| 8476-A | 流体端組み立て:(項目 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、31、32、33、34、&47 で構成されます) | ||
| 1 | 1376YXX | ライナー (タイプ(Y)とサイズについては注文表を参照してください) (XX)) | 3 |
| 2 | 2930-XX | ライナーシール(タイプとサイズ (XX) については、注文表のガイドを参照してください) | 3 |
| 3 | 8476-3 | ウェアプレート | 3 |
| 4 | 2988 | ウェアプレートとモジュールシール | 6 |
| 5 | XX-BYY | ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください) | 3 |
| 6 | 568-225 | ピストン O リング | 3 |
| 7 | 1286-32 | ピストンロッド(弾性止めナット付) | 3 |
| 8 | API-4ESN | ピストンロッド弾性止めナット | 3 |
| 9 | 1286-1 | サブロッド | 3 |
| 10 | 1286CWY | ロッドクランプ(10A、10B、10Cで構成) (クランプのみ、1286Cを使用) | 6 |
| 10A | 1200H30 | ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) | 3 |
| 10B | 1200140 | パイプ | 3 |
| 10℃ | 4018-92 | ロッドクランプボルト(7/8 X 5 インチグレード 8 ボルト、ロックナットとワッシャー付き) | 12 |
| 11 | 1200G86 | ポニーロッド | 3 |
| 12 | バルブ | 6 | |
| 13 | バルブインサート(必要な場合) | 6 | |
| 14 | バルブスプリング | 6 | |
| 15 | バルブシート | 6 | |
| SWTM1700 | 油圧シートプーラーキット一式(詳細はカタログの工具ページをご参照ください) | ||
| 4476-2A | サウスウェスト HP クイックチェンジ バルブ カバー アセンブリ(項目 16 ～ 23 で構成) | 6 | |
| 16 | 4476 | ねじ付きフランジ | 6 |
| 17 | 4597 | スクリューグランド | 6 |
| 18 | 4676-2A | プラグ(バルブガイド、ネジ、ブッシュが付属) | 6 |
| 19 | P107 | HP バルブ カバー プラグ シール | 6 |
| 20 | 4776R | バルブガイド(ブッシュ #4700I を装備) | 6 |
| 21 | 4700I | バルブガイドブッシュ | 6 |
| 22 | 4016-98 | バルブガイドネジ | 12 |
| 23 | 4015-54 | バルブカバースタッド(SW 部品番号 HHN1500-6 1-1/2-6 インチヘビー六角ナット付き) | 72 |
| 24 | 4015-95 | パワーエンドスタッド(SW 部品番号 HHN1375-6 1-3/8”6 ヘビー六角ナット付き) | 30 |
| 25 | 4017-65 | ライナー リテーナー フェリーヘッド キャップ スクリュー | 18 |
| 26 | 6476 | ライナーリテーナーフランジ | 3 |
| 27 | 6576 | ライナーリテーナーナット | 3 |
| 28 | 4018-17 | 吸引モジュールスタッド(SW 部品番号 HHN1750-6 1-3/4”-6 ヘビー六角ナット付き) | 18 |
| 29 | 4018-19 | サクションマニホールドキャップスクリュー(ロックワッシャー付) | 24 |
| 30 | 8576-50 | サクションマニホールド(前面または側面の入口) | 1 |
| 31 | AJO419R | サクションマニホールドガスケット | 3 |
| 32 | 8476-2S | 吸引モジュール(スタッドのみ) | 3 |
| 33 | 8476-1D | 放電モジュール(スタッドのみ) | 3 |
| 34 | 8488-5 | ノックピン | 6 |
| 項目番号 35 ～ 46 は意図的に表示されていません | |||
| 47 | 4018-18 | 放電コネクタキャップスクリュー(ロックワッシャー付) | 16 |
| 48 | 4018-39 | ディスチャージスペーサー フランジソケット ボルト | 16 |
| 49 | 8376-1 | 放電コネクタ | 2 |
| 50 | 8376-2 | 放電アダプター | 2 |
| 51 | 8376-3 | バックアップリング | 4 |
| 52 | 8376-4 | 放電スペーサーフランジ | 2 |
| 53 | 2976-3 | 放電スペーサー フランジシール | 2 |
| 54 | 2976-1 | 放電コネクタ/アダプターパッキン | 2 |
| 55 | 2976-2 | 放電コネクタ/アダプターパッキン | 4 |
| 56 | R44D | リングジョイントガスケット | 2 |
| 57 | 4017-22 | ディスチャージスペーサーフランジスタッド(SW 部品番号 HHN1500-6 1-1/2”-6 ヘビー六角ナット付き) | 16 |
| EMSCO | FC-2200 | |||||||||
| ライナー | ライナーガスケット | ピストン | ピストン交換ゴム | |||||||
| サイズ | セラミック | 最高 | ゴム | ウレタン | 白い稲妻 | 最高 | グリーンデュオ | フレックスリップ | 白い稲妻 | 最高 |
| 4" | 012180170 | 1502052 | 011102926 | 015180102 | ||||||
| 4 1/4" | ||||||||||
| 4 1/2" | 012180197 | 012180196 | 1502054 | 011102928 | 015180145 | 015180144 | ||||
| 4 3/4インチ | ||||||||||
| 5" | 012180254 | 012180253 | 1502056 | 011103033 | 015180186 | 015180185 | ||||
| 5 1/4インチ | ||||||||||
| 5 1/2インチ | 07551550 | 05551550* | 07916882 | 012180338 | 012180337 | 1502058 | 011103132 | 015180228 | 015180227 | |
| 5 3/4インチ | ||||||||||
| 6" | 07551600 | 05551600* | 07916882 | 012180395 | 012180394 | 1502060 | 011103629 | 015180269 | 015180268 | |
| 6 1/4" | 05551625 | 07916882 | 012180493 | 1502061 | 011103322 | 015180285 | 015180284 | |||
| 6 1/2" | 07551650 | 05551650* | 07916882 | 012180536 | 012180535 | 1502062 | 011103827 | 015180301 | 015180300 | |
| 6 3/4インチ | ||||||||||
| 7" | 07551700 | 05551700* | 07916882 | 012180619 | 012180618 | 1502064 | 011103926 | 015180343 | 015180342 | |
| 7 1/4" | ||||||||||
| 7 1/2" | 07551750 | 05551750* | 07916882 | 012180685 | 012180683 | 015180369 | 015180367 | |||
| 7 3/4インチ | ||||||||||
| 8インチ | ||||||||||
| ※HPスタイルライナーの場合は品番末尾に「HP」を付けてください。 | ||||||||||
| バルブ、シート、スプリング、インサート | ガスケット | |||||||||
| ラフネック | ラフネックHP | 最高 | OEM | ウレタン | エルスタイル | ウレタン | ||||
| バルブ-ホワイトライトニングインサート | 9700369 | バルブカバー | 07916850 | |||||||
| バルブ-ウレタンインサート | 9700382 | 060140100 | シリンダーヘッド | |||||||
| バルブ-Rウバーインサート | 該当なし | 060112059 | プラグシール | |||||||
| シート | 9702652 | 061100608 | ヒドラロック | OEM | ミッションL | |||||
| 春 | 055413421 | 055413690 | 完全な組み立て | |||||||
| スプリング-ステンレス | 055402945 | |||||||||
| インサート-ウレタン | 9705236 | 062400536 | モジュール | OEM | ミッションL | |||||
| インサートゴム | 該当なし | 062400437 | 完全な組み立て | EMSFEMFC2200CA | ||||||
| シートプーラーアセンブリ | 散りばめられた放電モジュール | EMSFEMFC2200DIS | ||||||||
| プーラー組み立て1 | M1060 | M1060 | M1060 | 吸引モジュールスタッド | EMSFEMFC2200SUC | |||||
| プーラーヘッド | 8402256 | 181235706 | ワンピース OEM スタイル スタッズ | |||||||
| ガードナー・デンバー | PZ-9 | 7×9 | ||||||||
| ライナー | ライナーガスケット | ピストン | ピストン交換ゴム | |||||||
| サイズ | セラミック | 最高 | ゴム | ウレタン | 白い稲妻 | 最高 | グリーンデュオ | フレックスリップ | 白い稲妻 | 最高 |
| 4" | 012180170 | 1502052 | 011102926 | 015180102 | ||||||
| 4 1/4" | ||||||||||
| 4 1/2" | 07493450 | 05493450 | 07916692 | 012180197 | 012180196 | 1502054 | 011102928 | 015180145 | 015180144 | |
| 4 3/4インチ | ||||||||||
| 5" | 07493500 | 05493500 | 07916692 | 012180254 | 012180253 | 1502056 | 011103033 | 015180186 | 015180185 | |
| 5 1/4インチ | ||||||||||
| 5 1/2インチ | 07493550 | 05493550* | 07916692 | 012180338 | 012180337 | 1502058 | 011103132 | 015180228 | 015180227 | |
| 5 3/4インチ | ||||||||||
| 6" | 07493600 | 05493600* | 07916692 | 012180395 | 012180394 | 1502060 | 011103629 | 015180269 | 015180268 | |
| 6 1/4" | 05493625* | 07916692 | 012180493 | 1502061 | 011103322 | 015180285 | 015180284 | |||
| 6 1/2" | 07493650 | 05493650* | 07916692 | 012180536 | 012180535 | 1502062 | 011103827 | 015180301 | 015180300 | |
| 6 3/4インチ | ||||||||||
| 7" | 05493700* | 07916692 | 012180619 | 012180618 | 1502064 | 011103926 | 015180343 | 015180342 | ||
| 7 1/4" | ||||||||||
| 7 1/2" | ||||||||||
| 7 3/4インチ | ||||||||||
| 8インチ | ||||||||||
| ※HPスタイルライナーの場合は品番末尾に「HP」を付けてください。 | ||||||||||
| バルブ、シート、スプリング、インサート | ガスケット | |||||||||
| ラフネック | ラフネックHP | 最高 | OEM | ウレタン | エルスタイル | ウレタン | ||||
| バルブ-ホワイトライトニングインサート | 9700368 | 9700356 | 060155042 | バルブカバー | 07916749 | 6309143 | ||||
| バルブ-ウレタンインサート | 9700250 | 9700354 | 060155041 | シリンダーヘッド | 07916749 | 6309143 | ||||
| バルブ-Rウバーインサート | 9700293 | 該当なし | 060155033 | プラグシール | ||||||
| シート | 9702504 | 9702504 | 061101507 | ヒドラロック | OEM | ミッションL | ||||
| 春 | 8201650 | 8201650 | 055413371 | 完全な組み立て | ||||||
| スプリング-ステンレス | 055402952 | |||||||||
| インサート-ウレタン | 9705228 | 9700360 | 062400338 | モジュール | OEM | ミッションL | ||||
| インサートゴム | 9705244 | 該当なし | 062400239 | 完全な組み立て | FEMPZ789CA | |||||
| シートプーラーアセンブリ | 散りばめられた放電モジュール | |||||||||
| プーラー組み立て1 | M1060 | M1060 | M1060 | 吸引モジュールスタッド | ||||||
| プーラーヘッド | 8401985 | 8401985 | 181235300 | ワンピース OEM スタイル スタッズ | FEMPZ789 | |||||
| クロスヘッドエクステンションロッド、クイックコネクトロッド、自動調心ロッドアセンブリおよびピストンロッド | ||||||||||
| クロスヘッドロッド | クイックコネクト | 自動調心ロッドアセンブリ | ピストンロッド | サブロッド | ポニーロッドバッフル | ロッドナット | クランプ | カバー付きロッドナット | ポニーロッドシール | |
| 07913056 | 1095035 | クランプ | 1551510 | 07208503 | 005402052 | PP601022 | CRN-1 | 07931171 | ||
| 07913063 | 1095033 | 糸 | 1551512 | 07208503 | 005402052 | CRN-1 | 07931171 | |||
| ガードナー・デンバー | PZ-8 | 7×8 | ||||||||
| ライナー | ライナーガスケット | ピストン | ピストン交換ゴム | |||||||
| サイズ | セラミック | 最高 | ゴム | ウレタン | 白い稲妻 | 最高 | グリーンデュオ | フレックスリップ | 白い稲妻 | 最高 |
| 4" | 012180170 | 1502052 | 011102926 | 015180102 | ||||||
| 4 1/4" | ||||||||||
| 4 1/2" | 07493450 | 05493450 | 07916692 | 012180197 | 012180196 | 1502054 | 011102928 | 015180145 | 015180144 | |
| 4 3/4インチ | ||||||||||
| 5" | 07493500 | 05493500 | 07916692 | 012180254 | 012180253 | 1502056 | 011103033 | 015180186 | 015180185 | |
| 5 1/4インチ | ||||||||||
| 5 1/2インチ | 07493550 | 05493550* | 07916692 | 012180338 | 012180337 | 1502058 | 011103132 | 015180228 | 015180227 | |
| 5 3/4インチ | ||||||||||
| 6" | 07493600 | 05493600* | 07916692 | 012180395 | 012180394 | 1502060 | 011103629 | 015180269 | 015180268 | |
| 6 1/4" | 05493625* | 07916692 | 012180493 | 1502061 | 011103322 | 015180285 | 015180284 | |||
| 6 1/2" | 07493650 | 05493650* | 07916692 | 012180536 | 012180535 | 1502062 | 011103827 | 015180301 | 015180300 | |
| 6 3/4インチ | ||||||||||
| 7" | 05493700* | 07916692 | 012180619 | 012180618 | 1502064 | 011103926 | 015180343 | 015180342 | ||
| 7 1/4" | ||||||||||
| 7 1/2" | ||||||||||
| 7 3/4インチ | ||||||||||
| 8インチ | ||||||||||
| ※HPスタイルライナーの場合は品番末尾に「HP」を付けてください。 | ||||||||||
| バルブ、シート、スプリング、インサート | ガスケット | |||||||||
| ラフネック | ラフネックHP | 最高 | OEM | ウレタン | エルスタイル | ウレタン | ||||
| バルブ-ホワイトライトニングインサート | 9700368 | 9700356 | 060155042 | バルブカバー | 07916749 | 6309143 | ||||
| バルブ-ウレタンインサート | 9700250 | 9700354 | 060155041 | シリンダーヘッド | 07916749 | 6309143 | ||||
| バルブ-Rウバーインサート | 9700293 | 該当なし | 060155033 | プラグシール | ||||||
| シート | 9702504 | 9702504 | 061101507 | ヒドラロック | OEM | ミッションL | ||||
| 春 | 8201650 | 8201650 | 055413371 | 完全な組み立て | ||||||
| スプリング-ステンレス | 055402952 | |||||||||
| インサート-ウレタン | 9705228 | 9700360 | 062400338 | モジュール | OEM | ミッションL | ||||
| インサートゴム | 9705244 | 該当なし | 062400239 | 完全な組み立て | FEMPZ789CA | |||||
| シートプーラーアセンブリ | 散りばめられた放電モジュール | |||||||||
| プーラー組み立て1 | M1060 | M1060 | M1060 | 吸引モジュールスタッド | ||||||
| プーラーヘッド | 8401985 | 8401985 | 181235300 | ワンピース OEM スタイル スタッズ | FEMPZ789 | |||||
| クロスヘッドエクステンションロッド、クイックコネクトロッド、自動調心ロッドアセンブリおよびピストンロッド | ||||||||||
| クロスヘッドロッド | クイックコネクト | 自動調心ロッドアセンブリ | ピストンロッド | サブロッド | ポニーロッドバッフル | ロッドナット | クランプ | カバー付きロッドナット | ポニーロッドシール | |
| 07913056 | 1095034 | クランプ | 1551510 | 07208503 | 005402052 | PP601022 | CRN-1 | 07931171 | ||
| 07913063 | 1095033 | 糸 | 1551512 | 07208503 | 005402052 | CRN-1 | 07931171 | |||
| 1- プラーヘッドは含まれません | ||||||||||
ブリュースター ® マッドポンプ B-550 • B-750 • B-1000 • 1100T • B-1300
コンチネンタル Emsco ® マッドポンプ F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® マッドポンプ 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® マッドポンプ
PAH・PZ-7 PZG・PZ-8 PZH・PZ-9 PZJ・PZ-10 PZK・PZ-11 PZL
Gardner Denver ® ウェルサービス TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
ガードナー デンバー ® 連続使用 GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® マッドポンプ MM-200 • MM-300 • MM-500 • MM-500F • MM-550
イデコ ® マッドポンプ MM-550F ・ MM-700 ・ MM-700F ・ T-500
イデコ ® マッドポンプ T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J シリーズ マッドポンプ J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® マッドポンプ K-280 • K-380 • K-500 • K-500A • K-700A
National ® P シリーズ マッドポンプ 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
オイルウェル ® マッドポンプ A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
オイルウェル ® マッドポンプ A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
オイルウェル ® プランジャーポンプ C-323 ～ B-558 • SA-640-50 ～ SB-644-B
OPI ® マッドポンプ 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® マッドポンプ 1036 • 6070 • 7024 • 7036
流体エンドモジュール
National® - オイルウェル® - コンチネンタル エムスコ® - ガードナー デンバー® - イデコ® - スカイトップ ブリュースター®
脈動減衰器
ハイドリルタイプ "K" 脈動減衰器
人気のあるマッドポンプのスペアパーツ
泥水ポンプのメーカーとモデルには次のものがあります。
ブルースター泥ポンプ
B-550 | B-750 | B-1000 | 1100T | B-1300
コンチネンタル Emsco 泥ポンプ
FF-FXF | FG-FXG（A～L） | FD-FXX | FC-FXX | FD-FXD | FC-FXD |会計年度-FXD
コンチネンタル Emsco 泥ポンプ
GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH
コンチネンタル Emsco 泥ポンプ
PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL
エリス・ウィリアムズ (ルコ) マッドポンプ
WW-440 | 14W-400 | 15W-600 | 9W-1000
ガソ泥ポンプ
1563年 | 1740-55 | 1844-60年 | 2010-50 | 2200-49 | 2651 | 2652
ガードナー デンバー マッド ポンプ
FF-FXF;FG-FXG;A スルー L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL
イデコ泥ポンプ
MM-200 | MM-300 | MM-500 | MM-500F | MM-550
イデコ泥ポンプ
MM-550F | MM-700 | MM-700F | T-500
イデコ泥ポンプ
T-800 | T-1000 | T-1300 | T-1600
ナショナルマッドポンプ
C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000
ナショナルマッドポンプ
K-280 | K-380 | K-500 | K-500A | K-700A
ナショナルマッドポンプ
7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160
油井泥ポンプ
6P-HD | 610-P | 212-P | 214-P | 218-P
油井泥ポンプ
350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT
油井泥ポンプ
A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT
OPI 泥ポンプ
350-D | 700-HDL | 1000-HDL
ウィートリー泥ポンプ
1036 | 6070 | 7024 | 7036
ウィルソンマッドポンプ
600 | 900
| コンチネンタル エムスコ FC-1600 | |||
| 流体エンドモジュールと付属品 | |||
| アイテム ＃ | OEM 部品番号 | ミッションパート番号 | |
| EMSFEMFC1600CA | 流体エンドモジュールの完全なアセンブリ | ||
| 1 | 0-6316-0610-01 | EMSFEMFC1600DIS | 放電モジュール散りばめ |
| 2 | 0-6316-0611-00 | EMSFEMFC1600SUC | 吸引モジュールを散りばめた |
| 3 | 0-6316-0614-00 | ねじ付きリテーナー | |
| 4 | 0-6316-0615-00 | ねじ付きリング | |
| 5 | 0-6316-0616-00 | バルブポットカバー | |
| 6 | 0-6316-0585-00 | バルブガイド | |
| 7 | 0-7601-0040-11 | アイボルト、3/4 X 4.50 | |
| 8 | 0-6316-0523-00 | サクションマニホールド | |
| 9 | 0-6316-0524-90 | フランジ、サクション | |
| 10 | 0-6317-0074-90 | フランジ、ブラインド | |
| 11 | 0-6316-0566-01 | ディスチャージマニホールド | |
| 12 | 0-6316-0668-00 | ウェアプレート | |
| 13 | 0-6316-0613-00 | スペーサーフランジ | |
| 14 | |||
| 15 | 0-6316-0367-20 | ライナーロック | |
| 16 | 0-7601-0820-10 | ノックピン | |
| 17 | |||
| 18 | 0-6323-0093-00 | リテーナ、バルブガイド | |
| 19 | 0-6316-0565-00 | シール、FEモジュール | |
| 20 | 0-7601-0342-29 | HX ソケット HD キャップスクリュー 1 1/2 - 6 X 5.00 | |
| 21 | 0-6316-0583-00 | ブッシュ、バルブガイド | |
| 22 | 0-7602-1600-52 | Oリング（サクションマニホールド） | |
| 23 | 0-7602-1600-61 | Oリング（サクションマニホールド～FE） | |
| 24 | 0-7602-1600-25 | Oリング（FEへ排出） | |
| 25 | 0-7501-0051-00 | スクリューリテーナー | |
製品説明
· 統合生産ライン: Premium は、実績のある高性能を備えた 500HP から最大 2200HP までの F シリーズ トリプレックス単動ピストン泥ポンプを提供します。
・信頼性の高い、コンパクトでバランスのとれた設計：最も過酷な条件向けに設計されています。
・精巧な職人技が光るパワーエンド：高強度で精密に機械加工されたフレーム。鍛造、熱処理されたクランクシャフト。ドライブギアの表面が硬化し、寿命が長くなります。
· 流体エンドと消耗品: 複数の OEM と互換性があります。
· 多様な駆動オプション: ベルト、チェーン、またはギアボックスを介して、ポンプは複数のブランドの AC/DC モーター、ディーゼル エンジンで操作することも、ピニオン シャフトを当社のプレミアム ダイレクト ドライブ モーターのいずれかに接続するだけで操作することもできます。
· 1300HP または 1600HP 泥ポンプをアップグレードして、「L」タイプの流体エンドに変更するだけで、より高い吐出圧力 (7500 psi) を達成できます。サイト サービスはオプションです (追加料金)。
・ウエスタンブランドベアリングセット、リリーフバルブ、脈動減衰器、ライナースプレーポンプ、プリチャージポンプはオプションとなります。
· 複数のブランドのピストンとバルブのクイックチェンジツール、ライナー保持システムに適しています。
・標準的な資格・認証でお客様のご要望にお応えします。
技術パラメータ
| モデル | F-500 | F-800 | F-1000 | F-1300 |
| 最大。ライナーサイズ×ストローク |
170×191 (6-3/4×7.5) |
170×229 (6-3/4×9) |
170×254 (6-3/4×10) |
180×305 (7×12) |
| ストローク定格、r/min | 165 | 150 | 140 | 120 |
| 定格電力、kW(HP) | 373(500) | 597 (800) | 746 (1000) | 969 (1300) |
| ギアの種類 | 4.286:1 | 4.185:1 | 4.207:1 | 4.206:1 |
| 吸入入口フランジ、インチ | 8 | 10 | 12 | 12 |
| 吐出出口フランジ、インチ | 4 | 5 | 5 | 5 |
| ピニオンシャフト径、mm(in) | 139.7(5-1/2) | 177.8(7) | 196.9(7-3/4) | 215.9(8-1/2) |
| キー、mm(インチ) |
31.75×31.75 (1-1/4×1-1/4) |
44.45×44.45 (1-3/4×1-3/4) |
50.8×50.8 (2×2) |
50.8×50.8 (2×2) |
| バルブキャビティ | バルブオーバーバルブ、API #5 | バルブオーバーバルブ、API #6 | バルブオーバーバルブ、API #6 | バルブオーバーバルブ、API #7 |
| 約重量、kg(ポンド) | 9770 (21540) | 14500 (31970) | 18790 (41420) | 26700 (54170) |
技術パラメータ
| モデル | F-1600/1600L | F-1600HL | F-2200 | F-2200HL |
| タイプ | トリプレックス単動ピストン | トリプレックス単動ピストン | トリプレックス単動ピストン | トリプレックス単動ピストン |
| 最大。ライナーサイズ×ストローク長さ | 180×305(7×12) | 190×305(7-1/2×12) | 230×356(9×14) | 230×356(9×14) |
| ストローク定格、r/min | 120 | 120 | 105 | 105 |
| 定格電力、kW(HP) | 1193年（1600年） | 1193年（1600年） | 1640年 (2200年) | 1640年 (2200年) |
| ギア比 | 4.206:1 | 4.206:1 | 3.512:1 | 3.512:1 |
| 吐出出口フランジ、インチ |
5インチフランジ、 5000 psi |
5インチフランジ、 10000psi(110mm) |
5インチフランジ、 5000 psi(130 mm) |
5インチフランジ、 10000 psi(130 mm) |
| ピニオンシャフト径,mm(in) | 215.9(8-1/2) | 215.9(8-1/2) | 254(10) | 254(10) |
| キー、mm(インチ) |
50.8×50.8 (2×2) |
50.8×50.8 (2×2) |
63.5×44.45 (2-1/2×1-3/4) |
63.5×44.45 (2-1/2×1-3/4) |
| バルブポット |
バルブオーバーバルブ、API #7/ Lタイプ、API#7 |
L型、 API #7 |
バルブオーバー -バルブ、API #8 |
L型、 API #8 |
| 約重量、kg(ポンド) | 24791 (54660) /27020kg(57100ポンド) | 29400 (64820) | 38460 (84790) | 44000 (94980) |
油田における高ポンプ圧力と大排気量の掘削技術要件を満たすために、大出力のF-500、F-800、F-1000、F-1300、F-1600、F-1600L、F-2200、およびF-2200マッドポンプと、形成された3種類のFシリーズマッドポンプに基づいた高ポンプ圧力のF-1600HL、F-2200HLを設計および製造しました。完全な F シリーズ単動三重泥ポンプ。近年では、Bomco社が設計した軽量シリーズの泥ポンプF1-800、F1-1600や大出力5気筒泥ポンプQDP-3000の供給も開始しています。
当社の泥ポンプは、先進的な技術、信頼できる品質、優れた性能で有名であり、国内外の顧客から認められています。当社の泥ポンプは、ロシア、タイ、インド、オマーン、エジプト、オーストラリア、パキスタン、カザフスタン、メキシコ、インドネシア、ウズベキスタン、トルクメニスタン、英国、米国、カナダなど、リグに最も多く装備され、最も多く輸出されている数十の国と地域に輸出されています。
技術的特徴
・F-1300、F-1600、F-1300L、F-1600L泥水ポンプ
マックスがあります。ポンプ圧力 34.5MPa(5000Psi)、吐出量 46 。 Φ180mmのライナーを備えた5L/S。この2つのモデルは、アソートコンポーネントとして中深掘削リグの最初の選択肢です。
・高出力、高圧のF-1600HL、F-2200HLマッドポンプは、特に砂漠地帯など、沖合の深海、陸地および水平井戸の掘削技術要件を満たすために開発されました。
・F1-800、F1-1600軽量シリーズ泥ポンプを新設計。同出力のFシリーズマッドポンプと比較して、湿地リグやヘリコプターリフティングリグの作業に適した容積と重量の削減が進んでいます。
· QDP-3000 5 シリンダーマッドポンプは、大出力、高圧、大排気量、小型、軽量で、特にオフショアプラットフォームや掘削船に適しています。
Fシリーズ泥ポンプ
F シリーズ泥ポンプには、パワーエンド、流体エンド、スプレーシステム、潤滑システム、充電システムが含まれます。
A1.パワーエンド
パワーエンドの機能:
・連続歯のヘリンボーンギヤ。
・クランクシャフトは合金鋼製です。
・交換可能なクロスヘッドガイド。
・フレームは溶接鋼板を使用しており、高強度、良好な剛性、軽量です。
・延長ロッドパッキンは二重シール構造となっており、良好なシール効果が得られます。
・パワーエンドには強制給油と飛沫給油の複合給油方式を採用しています。
A2.流体端
流体端の特徴:
・各シール部は剛性圧縮を防止し、良好な高圧気密性を備えています。
・垂直流体端は優れた吸引性能を備えています。
・Lフルードエンドは耐圧性が高く、バルブAss'yの交換に便利です。
・吐出ダンパー、シアーリリーフバルブ、吐出
吐出口にはフィルターが取り付けられています。
1.シリンダー
シリンダーは鍛造合金鋼製で、各ポンプの 3 つのシリンダーは交換可能です。お客様のご要望により、耐摩耗性を向上させるためにシリンダー表面にニッケルメッキを施すことも可能です。
2.バルブ 組み立て
Fシリーズマッドポンプの吸入弁と吐出弁は互換性があります。 F-500マッドポンプはAPI#5バルブを使用しています。 F-800 および F-1000 泥水ポンプは API#6 バルブを使用します。 F-1300、F-1600、F-1600L、F-1600HL泥水ポンプはAPI#7バルブを使用しています。 F-2200LおよびF-2200HL泥水ポンプはAPI#8バルブを使用します。

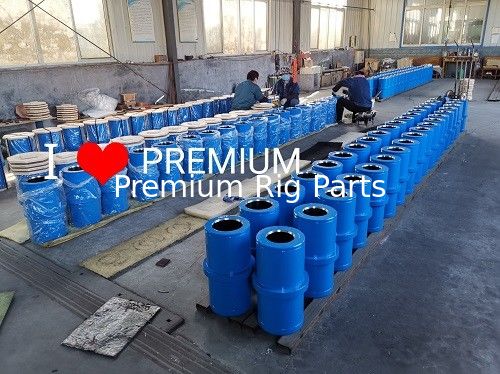

3.ライナー
バイメタルライナーを採用しています。スリーブは耐摩耗性鋳鉄製で、ライナーは耐摩耗性、耐腐食性が特徴です。

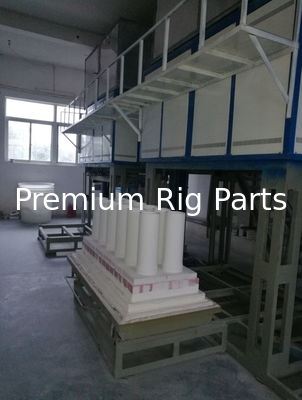

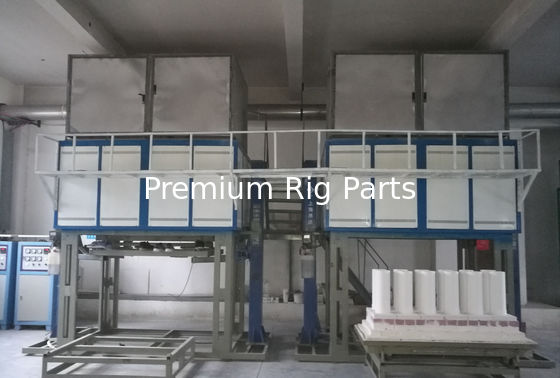

F-1600HL および F-2200HL 泥水ポンプは、耐用年数を向上させるためにセラミックライナーを選択できます。
4.ピストンとピストン ロッド
スライド嵌合し、ゴム製のシールリングでシールし、最後にロックナットで締め付けることでピストンの緩みを防止し、シールの役割を果たします。
5.プランジャー
フルードエンド、ライナー、ピストン、バルブ、バルブシート、バルブスプリング、シールリングとガスケット、バルブカバーとシリンダーヘッド
F-800 および F-1000 泥ポンプの流体端アセンブリは交換可能です。
F-1300 および F-1600 マッドポンプの流体エンドアセンブリは交換可能です。 F-1300HLとF-1600HLマッドポンプのフルードエンドアセンブリも互換性があります。
A3.噴霧システム
スプレー システムは主にスプレー ポンプ、冷却水ボックス、スプレー パイプで構成され、その機能はライナーとピストンを冷却およびフラッシングして耐用年数を向上させることです。遠心スプレー ポンプは入力軸延長端に取り付けられたシーブまたは別個のモーターによって駆動でき、水によって冷却および潤滑されます。
スプレーパイプは延長ロッドとピストンロッドの間のカップリングに取り付けられており、ピストンとともに往復運動できます。ノズルはピストンの端の近くにあるため、潤滑冷却液がピストンとライナーの間の接触面を常に洗い流すことができます。耐久性のある固定スプレーパイプも使用できます。
A4.潤滑システム
パワーエンドには強制給油と飛沫給油の複合給油方式を採用しています。圧油はオイルボックス内のギヤオイルポンプにより潤滑パイプライン、クロスヘッド、中間ロッド、各軸受を経て輸送され、強制潤滑を実現します。ギヤオイルポンプの作動状態はフレーム後ろの圧力計で把握できます。
A5.充電システム
ポンプ入口圧力が低い場合に発生するエアロックを防ぐために、すべての泥ポンプには完全な充填システムが装備されています。チャージポンプ、ポンプベース、バタフライバルブ、対応するマニホールドで構成されています。チャージポンプは泥水ポンプのサクションマニホールドに取り付けられ、専用モータまたは泥水ポンプの入力軸からVベルトを介して駆動され、消費電力を低減します。
F1 シリーズ掘削泥水ポンプ
F1 シリーズ掘削泥ポンプには、パワーエンド、流体エンド、スプレーシステム、潤滑システム、充電システムが含まれています。軽量でボリュームの少ない文字が特徴です。
Ⅰ。パワーエンド
テクニカル 特徴
・連続歯のヘリンボーンギヤで、歯車研削は浸炭焼入れを行っており、耐食性が向上しています。
・ブロックタイプ＆完全マシニングクランクシャフトを採用し、公平性に優れ、スムーズな回転と低振動・低騒音を実現。
・主軸基部は主軸内のボルトの力具合を変化させることができる「ノンキャップ」構造を採用しており、
そして信頼性が向上します。
・交換可能なクロスヘッドガイド、クロスヘッドは溶射特殊金属を採用。
・フレームは溶接鋼板製で高強度、剛性が高く、軽量です。
・エクステンションロッドの二重シール構造によりシール性が良好です。
・パワーエンドには強制給油と飛沫給油の複合給油方式を採用しています。
Ⅱ。流体端
技術的特徴
・各シール部は剛性圧縮を採用し、良好な高圧気密性を備えています。
・垂直流体端は優れた吸引性能を備えています。
・吐出口には吐出ダンパー、シアーリリーフバルブ、五方吐出が付いています。
Ⅲ。スプレーシステム
このシステムは主に噴霧ポンプ、冷却水タンク、噴霧パイプで構成されています。この機能は、ライナーとピストンを冷却および洗浄して、耐用年数を延ばすことです。
遠心スプレーポンプは別個のモーターによって駆動され、水によって冷却および潤滑されます。
Ⅳ潤滑システム
パワーエンドには強制給油と飛沫給油の複合給油方式を採用しています。圧油はフレーム外側のギヤオイルポンプにより潤滑パイプライン、クロスヘッド、中間ロッド、各軸受を経て輸送され、強制潤滑を実現します。ギヤオイルポンプの作動状態はフレーム後ろの圧力計で把握できます。
Ⅴ充電システム
ポンプ入口圧力が低い場合に発生するエアロックを防ぐために、すべての泥ポンプには完全な充填システムが装備されています。チャージポンプ、ポンプベース、バタフライバルブ、対応するマニホールドで構成されています。チャージポンプは独立したモーターによって駆動され、マッドポンプの吸引マニホールドに取り付けられます。
Ⅵ.仕様
| モデル | F1-800 | F1-1600 |
| タイプ | トリプレックス単動ピストン | トリプレックス単動ピストン |
| 最大。ライナーサイズ×強度 |
170×216mm (6 3/4インチ×8.5インチ) |
180×280mm (7インチ×11インチ) |
| ストローク評価 | 160r/min | 130r/min |
| 定格電力 | 597kW (800馬力) | 1193kW (1600馬力) |
| ギアの種類 | ヘリンボーンギア | ヘリンボーンギア |
| ギア比 | 3.3143:1 | 3.7381:1 |
| 潤滑 | 強制とスプラッシュ | 強制とスプラッシュ |
| 吸入口 | 8インチフランジ(203mm) | 10インチフランジ(254mm) |
| 吐出口 | 4インチフランジ、5000 psi | 4インチフランジ、5000 psi |
| ピニオンシャフト径 | 177.8mm(7インチ) | 215.9mm(8-1/2インチ) |
| 鍵 |
44.45×44.45mm (1 3/4インチ×1 3/4インチ) |
50.8×50.8mm (2インチ×2インチ) |
| バルブポット | バルブオーバーバルブ、API #6 | バルブオーバーバルブ、API #7 |
| 約重さ | 11536kg (25430ポンド) | 20700kg (45635ポンド) |
アフリカ：
アルジェリア
アンゴラ
カメルーン
コンゴ
赤道ギニア
ガボン
ガーナ
ナイジェリア
中東：
アゼルバイジャン
バーレーン
エジプト
インド
カザフスタン
クウェート
オマーン
パキスタン
カタール
サウジアラビア
七面鳥
トルクメニスタン
アラブ首長国連邦
ウズベキスタン
南アメリカ：
アルゼンチン
ボリビア
ブラジル
チリ
コロンビア
エクアドル
パプアニューギニア
ペルー
トリニダード・トバゴ
ベネズエラ
中米：
グアテマラ
エルサルバドル
コスタリカ
ニカラグア
アジア：
ロシア
ブルネイ
インドネシア
マレーシア
フィリピン
シンガポール
タイ
ベトナム
ヨーロッパ：
ノルウェー
ポーランド
イギリス
その他:
オーストラリア
カナダ
中国
日本
メキシコ
ウクライナ
推薦されたプロダクト
