Luogo di origine Cina
Marca DRILLMEC,SOUTHWEST, WIRTH, NATIONAL, BOMCO, EMSCO
Certificazione API
Numero di modello POMPA FANGO 9T800
Quantità di ordine minimo 1
Prezzo 1-500 USD
Imballaggi particolari Adatto alla spedizione via aerea e via mare
Tempi di consegna In magazzino
Termini di pagamento L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione 1-2000
Dettagli
Utilizzo Olio, acqua, impianto di perforazione di trapano Energia Elettrico, idraulico, pneumatico
Pressione Pompa sommergibile per liquami draganti sabbia con pompa di fango ad alta pressione, bassa pressione Applicazione Estrazione mineraria, olio, prodotto chimico
Struttura Pompa a pistone, pompa monostadio, pompa a vite carburante Diesel, benzina, elettrico
Standard o non standard Standard Teoria Pompa centrifuga, pompa alternativa, pompa a membrana
Tipo Pompa di fango Colore blu, rosso e così via, giallo, verde o su disegno del cliente
Materiale Pompa di aspirazione del fango in ghisa/acciaio inossidabile, lega di cromo, plastica in alluminio i Garanzia 12 mesi
Nome del prodotto Pompa di fango OEM può essere accettare, applicabile
Condizione Nuovo
Lasciate un messaggio
Descrizione di prodotto

Premium può produrre i pezzi di ricambio diDrillmecPOMPA FANGO 7TS-500, POMPA FANGO 7TS600, POMPA FANGO 9T800, POMPA FANGO 9T1000, POMPA FANGO 12T1600, POMPA FANGO 14T2200.



MODULO ESTREMITÀ FLUIDO DRILLMEC 9T800/1000 E ACCESSORI

ARTICOLO # CODICE DRILLMEC N. OSSERVAZIONI DESCRIZIONE QUANTITÀ PER POMPA DISPONIBILE
1 40390797 DISEGNI OEM DRILLMEC TESTA VALVOLA 6 OK
2 40390798 DISEGNI OEM DRILLMEC SEDE VALVOLA 6 OK
3 RI40390796-03 DISEGNI OEM DRILLMEC PRIMAVERA 6 OK
4 40390797-01 DISEGNI OEM DRILLMEC INSERIRE 6 OK
5 01913505 DISEGNI OEM DRILLMEC FODERA 4-1/2" 3 OK
6 01913503 DISEGNI OEM DRILLMEC FODERA 5" 3 OK
7 01913288 DISEGNI OEM DRILLMEC FODERA 5-1/2" 3 OK
8 01913293 DISEGNI OEM DRILLMEC FODERA 6" 3 OK
9 01913290 DISEGNI OEM DRILLMEC FODERA 6-1/2" 3 OK
10 01913294 DISEGNI OEM DRILLMEC FODERA 7" 3 OK
11 01912152 DISEGNI OEM DRILLMEC PISTONE DA 4-1/2". 3 OK
12 01912153 DISEGNI OEM DRILLMEC PISTONE DA 5". 3 OK
13 01912154 DISEGNI OEM DRILLMEC PISTONE DA 5-1/2' 3 OK
14 01912163 DISEGNI OEM DRILLMEC PISTONE DA 6". 3 OK
15 01912149 DISEGNI OEM DRILLMEC PISTONE DA 6-1/2". 3 OK
16 01912155 DISEGNI OEM DRILLMEC PISTONE DA 7". 3 OK
17 01913274 DISEGNI OEM DRILLMEC MODULO ASPIRAZIONE 3 OK
18 01913275 DISEGNI OEM DRILLMEC MODULO DI CONSEGNA 3 OK
19 01913266 DISEGNI OEM DRILLMEC 2- MEZZA COLLARE/MORSETTO, ASTA PISTONE 6 OK
20 01913267 DISEGNI OEM DRILLMEC CONTROASTA/SOTTOASTA 3 OK
21 01913298 DISEGNI OEM DRILLMEC ASTA PISTONE 3 OK









DRILLMEC     9T800       7X9

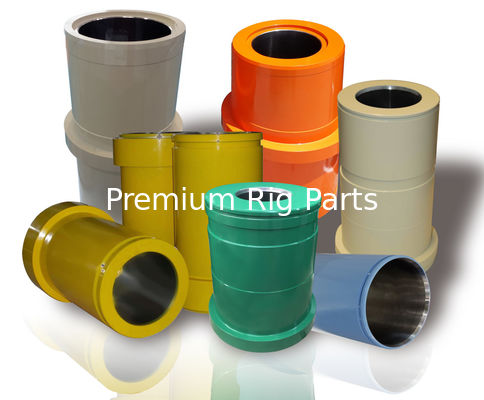

  FODERE GUARNIZIONI DI LINEA PISTONI GOMME DI RICAMBIO PISTONE
MISURARE CERAMICA SUPREMO GOMMA URETANO FULMINO BLU DUO VERDE FULMINO BIANCO SUPREMO FULMINO BIANCO SUPREMO
4"
4 1/4"
4 1/2" 7547450 5547450 1540120   MB44-15 1502054 12180197 12180196 15180145 15180144
4 3/4"     1504121
5" 7547500 5547500 7923264   MB50-15 1502056 12180254 12180253 15180186 15180185
5 1/4"
5 1/2" 7547550 5547600 7923263 7211005 MB54-15 1502058 12180338 12180337 15180228 15180227
5 3/4"
6" 7547600 5547600 7923261 7211004 MB60-15 1502060 12180395 12180394 15180269 15180268
6 1/4" 7547625 5547625 7923283     1502061   12180493 15180285 15180284
6 1/2" 7547650 5547650 7923284 7211003 MB64-15 1502062 12180536 12180535 15180301 15180300
6 3/4"
7"   5547700 7923285 7211002 MB70-15 1502064 12180619 12180618 15180343 15180342
7 1/4"
7 1/2"
7 3/4"
8"
          Per i pistoni White Lightning incollati aggiungere "XT" al codice Green Duo
VALVOLE, SEDI, MOLLE E INSERTI   GUARNIZIONI
  COLLO ROTONDO COLLO ROSSO HP SUPREMO     OEM URETANO OEM STILE L URETANO STILE L STILE L WL
VALVE-Inserto Lightning bianco 9700368 9700356 60155042   Coperchio della valvola 7923285 7211002
VALVOLA-Inserto in uretano 9700250 9700354 60155041   Testata del cilindro
VALVOLA-Inserto in gomma 9700293 N / A 60155033   Sigillo a tappo
POSTO A SEDERE 9702504 9702504 61101507
PRIMAVERA 8201684 8201684 55413421
MOLLA-Inossidabile
INSERTO-Uretano 9705228 PFO7I 62400338   MODULI OEM MISSIONE L
INSERTO-Gomma 9705244 N / A 62400239   Assemblaggio completo
GRUPPI ESTRATTORE DEL SEDILE Modulo di scarico tempestato
Gruppo estrattore 1 M1060 M1060 M1060   Modulo di aspirazione tempestato
Testa dell'estrattore 8401985 8401985 181235300   Stile OEM in un unico pezzo con borchie

Aste di estensione della traversa, aste a collegamento rapido, gruppi di aste autoallineanti e aste di pistone
Asta a croce Connessione rapida Gruppo asta autoallineante Diametro asta Asta del pistone Asta secondaria Stallone Dado dell'asta del pistone MORSETTO Dado asta coperto
              5402052   CRN-1









   Drillmec è un appaltatore globale nella progettazione e costruzione di impianti di perforazione e di lavoro su impianti per l'industria petrolifera e del gas onshore e offshore. Drillmec produce pompa per fango 7T450, pompa per fango 7TS600, pompa per fango 9T1000, pompa per fango 12T1600 e pompa per fango 14T2200.

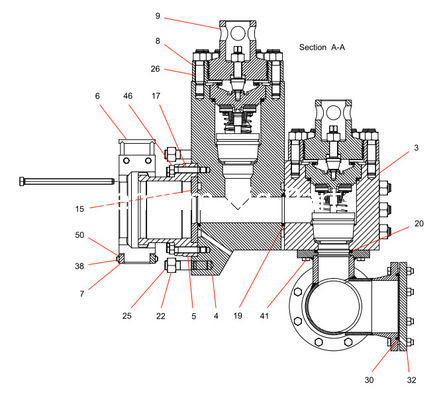

SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 0



SUD-OVEST“VECCHIO STILE” 8476-AFINE FLUIDO

PER NAZIONALE 12-P-160



TIPO FINE FLUIDO MODELLO DI POMPA DIMENSIONE DELLA POMPA
SUD-OVEST (VECCHIO STILE) NAZIONALE 12-P-160 7-1/2" X 12"





ARTICOLO . Codice prodotto DESCRIZIONE QUANTITÀ. RICHIESTO
  8476-A FINE FLUIDOASSEMBLEA:(COMPOSTO DA VOCI 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34 e 47)
1 1376YXX FODERA (FARE RIFERIMENTO ALLA GUIDA ALLA TABELLA D'ORDINE PER IL TIPO (Y) E PER LA DIMENSIONE (XX)) 3
2 2930-XX GUARNIZIONE DELLA RIVESTIMENTO(FARE RIFERIMENTO ALLA GUIDA ALLA TABELLA D'ORDINE PER TIPO E DIMENSIONE (XX)) 3
3 8476-3 PIASTRA D'USURA 3
4 2988 PIASTRA ANTIUSURA E TENUTA DEL MODULO 6
5 XX-BYY PISTONE(FARE RIFERIMENTO ALLA GUIDA ALLA TABELLA D'ORDINE PER LA TAGLIA (XX) E PER IL TIPO (YY)) 3
6 568-225 O-RING DEL PISTONE 3
7 1286-32 ASTA PISTONE(CON DADO DI FERMO ELASTICO) 3
8 API-4ESN DADO DI FERMO ELASTICO STELO PISTONE 3
9 1286-1 ASTA SECONDARIA 3
10 1286CWY MORSETTO PER ASTA(COMISTONO DA 10A, 10B, 10C) (SOLO PER MORSETTO, UTILIZZARE 1286C) 6
10A 1200H30 TUBO FLESSIBILE(1/2” X 30” CON ATTACCHI 1/2” MASCHIO X 3/8” MASCHIO) 3
10B 1200140 TUBO 3
10C 4018-92 BULLONE DI MORSAGGIO ASTA(BULLONE 7/8 X 5” GRADO 8 CON DADO DI BLOCCAGGIO E RONDELLA) 12
11 1200G86 CANNA PER PONY 3
12   VALVOLA 6
13   INSERTO VALVOLA(SE RICHIESTO) 6
14   MOLLA VALVOLA 6
15   SEDE VALVOLA 6
  SWTM1700 KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(PER I DETTAGLI FARE RIFERIMENTO ALLA PAGINA UTENSILI DEL CATALOGO)
  4476-2A GRUPPO COPERCHIO VALVOLA A CAMBIO RAPIDO SOUTHWEST HP(COMPOSTO DA VOCI 16-23) 6
16 4476 FLANGIA FILETTATA 6
17 4597 PREMISTOPPA A VITE 6
18 4676-2A TAPPO(COMPLETO DI GUIDA VALVOLA, VITI E BOCCOLA) 6
19 P107 GUARNIZIONE TAPPO COPERCHIO VALVOLA HP 6
20 4776R GUIDA VALVOLA(COMPLETO DI BOCCOLA #4700I) 6
21 4700I BOCCOLA GUIDA VALVOLA 6
22 4016-98 VITE GUIDA VALVOLA 12
23 4015-54 PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1500-6 DADO ESAGONALE PESANTE 1-1/2-6”) 72
24 4015-95 PERNO FINE POTENZA(CON PARTE SW N. HHN1375-6 DADO ESAGONALE PESANTE 1-3/8”6) 30
25 4017-65 VITE DEL TAPPO TESTA DEL TRAGHETTO DEL FERMO DELLA LINER 18
26 6476 FLANGIA DI FERMO DELLA CAMICIA 3
27 6576 DADO DI FERMO DELLA CAMICIA 3
28 4018-17 PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN1750-6 DADO ESAGONALE PESANTE 1-3/4”-6) 18
29 4018-19 VITE DEL TAPPO DEL COLLETTORE DI ASPIRAZIONE(CON RONDELLA DI SICUREZZA) 24
30 8576-50 COLLETTORE DI ASPIRAZIONE(INGRESSO FRONTALE O LATERALE) 1
31 AJO419R GUARNIZIONE COLLETTORE ASPIRAZIONE 3
32 8476-2S MODULO ASPIRAZIONE(SOLO BORCHIATI) 3
33 8476-1D MODULO DI SCARICO(SOLO BORCHIATI) 3
34 8488-5 PERNO DI GRANO 6
    I NUMERI DEGLI ARTICOLI DA 35 A 46 NON SONO MOSTRATI INTENZIONALMENTE
47 4018-18 VITE DEL TAPPO DEL CONNETTORE DI SCARICO(CON RONDELLA DI SICUREZZA) 16
48 4018-39 VITE A TAPPO CON TESTA A CAVA FLANGIA DISTANZIALE DI SCARICO 16
49 8376-1 CONNETTORE DI SCARICO 2
50 8376-2 ADATTATORE DI SCARICO 2
51 8376-3 ANELLO DI SUPPORTO 4
52 8376-4 FLANGIA DISTANZIALE DI SCARICO 2
53 2976-3 GUARNIZIONE DELLA FLANGIA DEL DISTANZIATORE DI SCARICO 2
54 2976-1 CONNETTORE DI SCARICO/IMBALLAGGIO ADATTATORE 2
55 2976-2 CONNETTORE DI SCARICO/IMBALLAGGIO ADATTATORE 4
56 R44D GUARNIZIONE ANELLO DI GIUNTO 2
57 4017-22 PERNO FLANGIA DISTANZIATORE DI SCARICO(CON PARTE SW N. HHN1500-6 DADO ESAGONALE PESANTE 1-1/2”-6) 16







SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 1





SUD-OVEST 8476-25UNA FINE FLUIDA

PER NAZIONALE 12-P-160



TIPO FINE FLUIDO MODELLO DI POMPA DIMENSIONE DELLA POMPA
SUDOVEST 7500 PSI NAZIONALE 12P-160 7-1/2" X 12"





ARTICOLO P/N DESCRIZIONE QUANTITÀ. RICHIESTO
  8476-25A GRUPPO ESTREMITÀ FLUIDO(COMPOSTO DA VOCI 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,31,32,33,34,36,37,38)
1 1376YXX FODERA(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA DELLE ORDINAZIONI PER IL TIPO (G); (Y); E PER IL DIAMETRO (XX) 3
2 2930-XX GUARNIZIONE DELLA RIVESTIMENTO(FARE RIFERIMENTO ALLA GUIDA ALLA TABELLA ORDINI PER TIPO E DIMENSIONE (XX)) 3
3 8476-3 PIASTRA D'USURA 3
4 2988 PIASTRA ANTIUSURA E TENUTA DEL COLLETTORE DI SCARICO 6
5 XX-BYY PISTONE(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER TAGLIA (XX) E TIPO (YY)) 3
6 568-225 O-RING DEL PISTONE 3
7 1286-32 ASTA PISTONE(CON DADO DI FERMO ELASTICO) 3
8 API-4ESN DADO DI FERMO ELASTICO STELO PISTONE 3
9 1286-1 ASTA SECONDARIA 3
10 1286CWY MORSETTO PER ASTA(COMISTONO DA 10A, 10B, 10C) (SOLO PER MORSETTO, UTILIZZARE 1286C) 6
10A 1200H30 TUBO FLESSIBILE(1/2” X 30” CON ATTACCHI 1/2” MASCHIO X 3/8” MASCHIO) 3
10B 1286CWYFP14 TUBO(3/8” X 14” ZINCATO E FILETTATO SU UN'ESTREMITÀ) 3
10C 4020-29 BULLONE(7/8 - 9 BULLONE GRADO 8 CON DADO DI BLOCCAGGIO E RONDELLA) 12
11 1200G86 CANNA PER PONY 3
12 VEDI PAGINA VALVOLA 6
13 VEDI PAGINA INSERTO VALVOLA(SE RICHIESTO) 6
14 VEDI PAGINA MOLLA VALVOLA 6
15 VEDI PAGINA SEDE VALVOLA 6
  SWTM1700 KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(PER I DETTAGLI FARE RIFERIMENTO ALLA PAGINA UTENSILI DEL CATALOGO) 1
16 4488-25 FLANGIA FILETTATA 6
17 4588-25 PREMISTOPPA A VITE 6
18 4690-25A TAPPO(COMPLETO DI GUIDA VALVOLA, BOCCOLA E VITI; COMPRENDE ARTICOLI 20, 21 e 22) 6
19 P115 GUARNIZIONE IN NITRILE TAPPO COPERCHIO VALVOLA HP 6
20 4788-25R GUIDA VALVOLA(COMPLETO DI BOCCOLA #4700I) 6
21 4700I BOCCOLA GUIDA VALVOLA 6
22 4018-88 VITE GUIDA VALVOLA 12
23 4015-2 PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1250-7 1 1/4-7 DADO ESAGONALE PESANTE) 72
24 4015-95 PERNO FINE POTENZA(CON PARTE SW N. HHN1375-6 1 3/8-6 DADO ESAGONALE PESANTE) 30
25 6476 FLANGIA DI FERMO DELLA CAMICIA 3
26 4017-65 VITE DEL TAPPO TESTA DEL TRAGHETTO DEL FERMO DELLA LINER 18
27 6576 DADO DI FERMO DELLA CAMICIA 3
28 4019-54 PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN1750-8 1 3/4-8 DADO ESAGONALE PESANTE) 18
29 4018-19 VITE DEL TAPPO DEL COLLETTORE DI ASPIRAZIONE(CON RONDELLA DI SICUREZZA) 24
30 8576-50 COLLETTORE DI ASPIRAZIONE(INGRESSO FRONTALE O LATERALE) 1
31 AJO419R GUARNIZIONE COLLETTORE ASPIRAZIONE 3
32 8476-26S MODULO ASPIRAZIONE 3
33 8476-27D MODULO DI SCARICO 3
34 8488-5 PERNO DI GRANO 6
35 8376-25MOD COLLETTORE DI SCARICO 1
36 4019-60 PRIGIONIERO DEL COLLETTORE DI SCARICO(CON PARTE SW N. HHN1250-7 1 1/4-7 DADO ESAGONALE PESANTE) 18
37 LW500 RONDELLA DI SICUREZZA 12
38 LW875 RONDELLA DI SICUREZZA 24
39 9070012 GUARNIZIONE ASTA PONY 12
40 80491292 PARASPRUZZI 3
23 4015-2 PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1250-7 1 1/4-7 DADO ESAGONALE PESANTE) 72
24 4015-95 PERNO FINE POTENZA(CON PARTE SW N. HHN1375-6 1 3/8-6 DADO ESAGONALE PESANTE) 30
25 6476 FLANGIA DI FERMO DELLA CAMICIA 3
26 4017-65 VITE DEL TAPPO TESTA DEL TRAGHETTO DEL FERMO DELLA LINER 18
27 6576 DADO DI FERMO DELLA CAMICIA 3
28 4019-54 PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN1750-8 1 3/4-8 DADO ESAGONALE PESANTE) 18



  SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 2





TIPO FINE FLUIDO MODELLO DI POMPA DIMENSIONE DELLA POMPA
SUDOVEST 7500 PSI BOMCO F-1600 7½"X12"



ARTICOLO N.



PARTE N.



DESCRIZIONE

 QUANTITÀ. RICHIESTO
  8404-25A ASSEMBLAGGIO ESTREMITÀ FLUIDO:(COMPOSTO DA ARTICOLI: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42)
1 1376YXX FODERAFARE RIFERIMENTO ALLA GUIDA ALLA TABELLA ORDINAZIONI A PAG. 6 PER TIPO (G); (Y); E PER DIAMETRO (XX) 3
2 2930-XX GUARNIZIONE DELLA RIVESTIMENTO(DISPONIBILE ANCHE IN URETANO PARTE N. 2930-XXU) 3
3 8490-28 PIASTRA ANTIUSURA DELLA FODERA(CON O-RING 568-443) 3
4 2988 PIASTRA ANTIUSURA E TENUTA DEL MODULO(DISPONIBILE ANCHE IN URETANO CODICE 2988U) 6
5 XX-BYY PISTONEFARE RIFERIMENTO ALLA GUIDA ALLA TABELLA ORDINAZIONI A PAG. 6 PER LA TAGLIA (XX) E PER IL TIPO (YY) 3
6 568-225 TENUTA DEL PISTONE 3
7 6278-25 ASTA PISTONE(CON DADO DI FERMO ELASTICO) 3
8 API-4ESN DADO ASTA PISTONE 3
9 1290-2 PERNO DI COLLEGAMENTO ASTA PISTONE 3
10 6284-1 ASTA SECONDARIA 3
11 6274CWY MORSETTO PER ASTA(CON GIACCA D'ACQUA) 3
11A 1200H30 TUBO FLESSIBILE(1/2” X 30” CON ATTACCHI 1/2” MASCHIO X 3/8” MASCHIO) 3
11B 1286CWYFP COLLETTORE SPRUZZO ACQUA CON MORSETTO PER ASTA CON TUBO 3
11C 4020-29 BULLONE(7/8-9 BULLONE GRADO 8 CON DADO DI BLOCCAGGIO E RONDELLA) 6
12 1200G74 CANNA PER PONY 3
13 VEDI PAGINA VALVOLA 6
14 VEDI PAGINA INSERTO VALVOLA 6
15 VEDI PAGINA MOLLA VALVOLA 6
16 VEDI PAGINA SEDE VALVOLA 6
  SWTM1700 KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(FARE RIFERIMENTO ALLA SEZIONE UTENSILI NEL CATALOGO) 1
17 4488-25 FLANGIA COPERCHIO VALVOLA 6
18 4588-25 PREMISTOPPA A VITE 6
19 4690-25A TAPPO(COMPLETO DI GUIDA VALVOLA, BOCCOLA E VITI) COMPRENDE GLI ARTICOLI 20, 21, 22 e 23 6
20 P115 GUARNIZIONE IN NITRILE TAPPO COPERCHIO VALVOLA HP(DISPONIBILE ANCHE IN URETANO CODICE P115U) 6
21 4788-25R GUIDA VALVOLA(COMPLETO DI BOCCOLA #4700I) 6
22 4700I INSERTO GUIDA VALVOLA(DISPONIBILE ANCHE IN URETANO CODICE 4700IU) 6
23 4018-18 VITE GUIDA VALVOLA 12
24 4015-2 PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1250-7 1 1/4"-7 DADO ESAGONALE PESANTE) 72



TIPO FINE FLUIDO MODELLO DI POMPA DIMENSIONE DELLA POMPA
SUDOVEST 7500 PSI BOMCO F-1600 7½"X12"



ARTICOLO N.



PARTE N.



DESCRIZIONE

 QUANTITÀ. RICHIESTO
25 4017-33 PERNO FINE POTENZA(CON PARTE SW N. HHN1500-8 1 1/2"-8 DADO ESAGONALE PESANTE) 30
26 568-443 PIASTRA 'O' RING 3
27 6490-25 FLANGIA DI FERMO DELLA CAMICIA 3
28 4019-51 VITE DI FERMO DELLA CAMICIA 36
29 6590-25 DADO DI FERMO DELLA CAMICIA 3
30 4019-61 PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN1750-8 1 3/4"-8 DADO ESAGONALE PESANTE) 18
31 4018-19 VITE COLLETTORE ASPIRAZIONE 18
32 8590-6 COLLETTORE DI ASPIRAZIONE 1
33 568-442 COLLETTORE DI ASPIRAZIONE 'O' RING 3
34 8404-26 MODULO ASPIRAZIONE 3
35 8404-27 MODULO DI SCARICO 3
36 8488-5 PERNO DI GRANO 6
37 8376-25MOD COLLETTORE DI SCARICO 1
38 4019-60 PRIGIONIERO DEL COLLETTORE DI SCARICO(CON PARTE SW N. HHN1250-7 1 1/4"-7 DADO ESAGONALE PESANTE) 18
39 2988 TENUTA DEL COLLETTORE DI SCARICO 3
40 6490-25P ESTRATTORE DI FERMO DELLA GUAINA 1
41 LW875 RONDELLA DI SICUREZZA 7/8 18
42 LW500 RONDELLA ½ 12

  8590-6BFA

LA FLANGIA CIECA È DISPONIBILE PER TAPPARE LE FLANGE NON UTILIZZATE SUL COLLETTORE DI ASPIRAZIONE 8590-6 –

(8590-6BFA INCLUDE FLANGIA CIECA 8590-6BF E O-RING 568-456) VEDI PAGINA SEPARATA. PER I DETTAGLI








SUDOVEST 7500 PSI BOMCO F-1600 GUIDA A ORDINARE
PISTONI FODERE GUARNIZIONI DELLA RIVESTIMENTO
MISURARE A SICUREZZA DUAL-DURO® GATTO NERO GRAYLOY® ZIRCONIA GOMMA URETANO
4" 76BFS 76BDD 76BBC 1376G06   2930-06 2930-06U
4 1/4" 77BFS 77BDD 77BBC 1376G07   2930-07 2930-07U
4 1/2" 78BFS 78BDD 78BBC 1376G08 1376ZIR08 2930-08 2930-08U
4 3/4" 79BFS 79BDD 79BBC 1376G09 1376ZIR09 2930-09 2930-09U
5" 81BFS 81BDD 81BBC 1376G1 1376ZIR1 2930-1 2930-1U
5 1/4" 82BFS 82BDD 82BBC 1376G2   2930-2 2930-2U
5 1/2" 83BFS 83BDD 83BBC 1376G3 1376ZIR3 2930-3 2930-3U
5 3/4" 84BFS 84BDD 84BBC 1376G4 1376ZIR4 2930-4 2930-4U
6" 85BFS 85BDD 85BBC 1376G5 1376ZIR5 2930-5 2930-5U
6 1/4" 86BFS 86BDD 86BBC 1376G6 1376ZIR6 2930-6 2930-6U
6 1/2" 87BFS 87BDD 87BBC 1376G7 1376ZIR7 2930-7 2930-7U
6 3/4" 88BFS 88BDD 88BBC 1376G8   2930-8 2930-8U
7" 89BFS 89BDD 89BBC 1376G9 1376ZIR9 2930-9 2930-9U
7 1/4" 91BFS 91BDD 91BBC 1376G10 1376ZIR10 2974-11 2974-11U
7 1/2" 92BFS 92BDD 92BBC 1376G11   2974-11 2974-11U



SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 3



Tutte le nostre parti dell'estremità del fluido sono prodotte secondo gli standard di qualità API 7K.

Sono disponibili parti per questi modelli di pompe popolari:

Pompe per fango BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Pompe per fango nazionali LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600



Pompe Fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,



Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,



Pompe per fango Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

Pozzo petroliferoPompe di fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Pompa per fango Wirth:TPK1000,TPK1600,TPK2000,TPK2200



russoFangoPompe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



DrillmecPompa per fango:9T1000, 12T1600, 7TS600, 7TS500, 9T800



RomaniaPompa per fango: 3PN-1000, 3PN-1600, 3PN-2000



E pezzi di ricambio di altre marche per WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 4









Pompe per fango Brewster ® B-550 • B-750 • B-1000 • 1100T • B-1300

Pompe per fango Continental Emsco ® F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Pompa per fanghi Gaso ® 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Pompe per fango Gardner Denver ®

PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL

Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

Gardner Denver ® Servizio continuo GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Pompe Fango Ideco ® MM-200 • MM-300 • MM-500 • MM-500F • MM-550

Pompe per fango Ideco ® MM-550F • MM-700 • MM-700F • T-500

Pompe Fango Ideco ® T-500 • T-800 • T-1000 • T-1300 • T-1600

Pompe per fango National ® Serie J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

Pompe per fango National ® K-280 • K-380 • K-500 • K-500A • K-700A

Pompe per fango National ® Serie P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

Pompe per fanghi Oilwell ® A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

Pompe per fanghi Oilwell ® A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

Pompe a stantuffo Oilwell ® da C-323 a B-558 • da SA-640-50 a SB-644-B

Pompe per fango OPI ® 350-D • 00-DL • 700-HDL • 1000-HDL

Pompe per fango Wheatley ® 1036 • 6070 • 7024 • 7036

Moduli estremità fluida

National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®

Smorzatore di pulsazioni

Smorzatore di pulsazioni Hydril tipo "K".

Pezzi di ricambio popolari per pompe di fango



SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 5

I produttori e i modelli delle pompe per fango includono:

Pompe per fango Brewster

B-550 | B-750 | B-1000 | 1100T| B-1300

Pompe per fango Continental Emsco

FF-FXF | FG-FXG (da A a L) | FD-FXX | FC-FXX | FD-FXD | FC-FXD | FY-FXD

Pompe per fango Continental Emsco

GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH

Pompe per fango Continental Emsco

PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL

Ellis Williams (Luko) Pompe per fango

WW-440 | 14W-400| 15W-600| 9W-1000

Pompa per fanghi di gas

1563| 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651| 2652

Pompe per fango Gardner Denver

FF-FXF;FG-FXG;A attraverso L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL



Pompe Fango Ideco

MM-200 | MM-300 | MM-500 | MM-500F | MM-550

Pompe Fango Ideco

MM-550F | MM-700 | MM-700F | T-500

Pompe Fango Ideco

T-800 | T-1000 | T-1300 | T-1600

Pompe di fango nazionali

C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000



Pompe di fango nazionali

K-280 | K-380 | K-500 | K-500A | K-700A



Pompe di fango nazionali

7P-50| 8P-80| 9P-100| 10P-130 | 12P-160



Pompe per fango Oilwell

6P-HD | 610-P | 212-P | 214-P | 218-P



Pompe per fango Oilwell

350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT



Pompe per fango Oilwell

A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT



Pompe per fango OPI

350-D | 700-HDL| 1000-HDL



Pompe per fango Wheatley

1036| 6070| 7024| 7036



Pompe per fango Wilson

600| 900



SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 6






PARTE TSC N. DESCRIZIONE
TS-0-6316-0357-00 MODULO ESTREMITÀ FLUIDO BORCHIATO*(VOCI 1, 2, 3, 4, 5, 6, 7,8)
TS-0-7507-2013-00 PERNO, DA MODULO A MORSETTO DEL RIVESTIMENTO
TS-0-7601-0610-18 DADO PRIGIONIERO DEL MORSETTO DELLA CAMICIA
TS-0-7507-2201-00 PERNO DEL TELAIO POWER
TS-0-7507-2210-00 PERNO, DA MODULO A CILINDRO
TS-0-7601-0630-17 DADO (PER SOPRA)
TS-0-7507-2108-00 PERNO, DA MODULO A DISCO. COLLETTORE
TS-0-7601-0630-24 DADO (PER SOPRA)
TS-0-6316-0354-00 GUIDA VALVOLA INFERIORE (CON BOCCOLA)
TS-0-6316-0096-00 BOCCOLA GUIDA VALVOLA INFERIORE
TS-0-6316-0360-00 BULLONE DI BLOCCAGGIO, GUIDA VALVOLA INFERIORE
TS-0-6316-0363-00 ANELLO DI ALLINEAMENTO
TS0-6316-0369-0099(G-801) GUARNIZIONE TENUTA TESTA
TS-0-6316-0364-00 TAPPO TESTATA CILINDRO
TS-0-6316-0361-00 ANELLO TESTA CILINDRO FILETTATA
TS-0-6316-0362-00 TAPPO, TESTA CILINDRO FILETTATA
TS-0-6316-0092-00(G-741) GUARNIZIONE COPERCHIO VALVOLA
TS-0-7501-0051-00 VITE FERMO SUPERIORE)
TS-0-6397-0603-00 PIASTRA DI FERMO (SUPERIORE)
TS-0-6397-0575-00 GUIDA VALVOLA SUPERIORE
TS-0-6316-0039-00 COPERCHIO POT. VALVOLA
TS-0-6316-0373-00 GUARNIZIONE PIASTRA USURA
TS-0-6316-0365-00 PIASTRA, USURA
TS-0-6316-0373-00(G-800) GUARNIZIONE, RIVESTIMENTO
TS-0-6316-0366-00 ANELLO, RIVESTIMENTO FILETTATO
TS-0-6316-0367-00 BLOCCO DELLA RIVESTIMENTO
TS-0-7602-1600-25 GUARNIZIONE COLLETTORE DI SCARICO
TS-0-7602-1600-61 GUARNIZIONE COLLETTORE ASPIRAZIONE



SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 4







PARTE TSC N. DESCRIZIONE
TS-205PZL029D MODULO ESTREMITÀ FLUIDO BORCHIATO (INCLUDE 1-9)
TS-79L188 MORSETTO PER PERNO, TELAIO E RIVESTIMENTO
TS-50B36 DADO (PER SOPRA)
TS-79L73 PERNO, TELAIO
TS-50AQ30 DADO (PER SOPRA)
TS-79AL6 PERNO COPERCHIO VALVOLA
TS-50B34 DADO (PER SOPRA)
TS-202PZL110 PERNO, COLLETTORE DI SCARICO
TS-50B34 DADO (PER SOPRA)
TS-2011861 ANELLO ESPANSORE GUARNIZIONE COPERCHIO VALVOLA
TS-2011862(G-749) GUARNIZIONE COPERCHIO VALVOLA
TS-2007674 BOCCOLA GUIDA VALVOLA
TS-2011860 COPERCHIO VALVOLA
TS-2011699 ANELLO COPERCHIO VALVOLA FILETTATO
TS-2011857 TAPPO, SERRATURA COPERCHIO VALVOLA
TS-2011701 PIASTRA, FERMO
TS-2011700 GUIDA VALVOLA ASPIRAZIONE
TS-95W2 RONDELLA DI BLOCCAGGIO 1/2" 316SS
TS-655EE06S VITE 1/2"x1 3/4" 316SS HX HD C/S
TS-25AL35 GUARNIZIONE COLLETTORE DI SCARICO
TS-25G41 GUARNIZIONE COLLETTORE ASPIRAZIONE
TS-1PV14 MORSETTO, RIVESTIMENTO
TS-2011706 GRUPPO GUIDA VALVOLA INFERIORE (INCLUDE 12, 16 -19)





SOUTHWEST ¢ OLD STYLE ¢ 8476-A FUOID END FOR NATIONAL 12-P-160 mud pump, SOUTHWEST 8482-25A NATIONAL 14-P-220 mud pump 5



PARTE TSC N. DESCRIZIONE
TS-0-6999-0086-02 MODULO ESTREMITÀ FLUIDO BORCHIATO*(INCLUDE GLI ARTICOLI 1-7)
TS-0-7507-2205-00 CORNICE CON BORCHIE
TS-0-7601-0630-17 DADO (PER SOPRA)
TS-0-7507-2150-00 PERNO, ANELLO FILETTATO
TS-0-7601-0630-28 DADO (PER SOPRA)
TS-0-7507-2108-00 PERNO, COLLETTORE DI SCARICO
TS-0-7601-0630-24 DADO (PER SOPRA)
TS-0-6319-0026-00 GABBIA, RIVESTIMENTO
TS-0-6319-0087-00 GUIDA VALVOLA INFERIORE (CON BOCCOLA)
TS-0-6319-0089-00 CLIP DI BLOCCAGGIO (PER GUIDA VALVOLA INFERIORE)
TS-0-7602-2200-32(G-282) GUARNIZIONE CANNA/TESTA CILINDRO
TS-0-6319-0031-00 TAPPO TESTATA CILINDRO
TS-0-6999-0089-00 ANELLO TESTA CILINDRO FILETTATA
TS-0-6319-0090-00 TAPPO, TESTA CILINDRO FILETTATA
TS-0-6319-0076-00(G-740) GUARNIZIONE COPERCHIO VALVOLA
TS-0-7501-0051-00 VITE FERMO (SUPERIORE)
TS-0-6397-0603-00 PIASTRA DI FERMO (SUPERIORE)
TS-0-6397-0575-00 GUIDA VALVOLA SUPERIORE
TS-0-6319-0027-00 COPERCHIO POT. VALVOLA
TS-0-7602-1610-46 GUARNIZIONE COLLETTORE DI SCARICO
TS-0-7602-1600-61 GUARNIZIONE COLLETTORE ASPIRAZIONE
TS-0-6316-0096-00 BOCCOLA GUIDA VALVOLA INFERIORE



Articolo Descrizione Parte n.
  Assemblaggio completo 8490-2A
1 Flangia filettata 4475
2 Piastra antiusura della fodera 8490-3
3 Guarnizione del modulo e della piastra antiusura 2988
4 Ghiandola a vite 4575
5 Gruppo spina con guida e boccola 4675-2A
6 Sigillo a tappo P-129
7 Guida della valvola 4775-2
8 Boccola guida valvola 4700-I
9 Perno guida valvola con dado 4016-99
10 Prigioniero del coperchio della valvola con dado 4015-2
11 Prigioniero dell'estremità di alimentazione con dado 4016-9
12 Vite a testa cilindrica del fermo della camicia 4017-36
13 Flangia di fermo della camicia 6490-3
14 Anello pilota di fermo della fodera 8422-3
15 Dado di fermo della camicia 6590-1
16 Perno del modulo di aspirazione con dado 4016-97
17 Modulo di aspirazione tempestato 8490-2
18 Modulo di scarico tempestato 8490-1
19 Perno di centraggio 8488-5
20 Prigioniero del collettore di scarico con dado 4017-46
