Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000

  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
  • Bomco F2200HL mud pump, F1600HL mud pump, F1600 mud pump Crankshaft, Pinionshaft, Crosshead, Ceramic Liner, Pistons; Bomco F1000 mud pump
Luogo di origine Cina
Marca Bomco, Emsco, National, Drillmec, Oilwell, GD, Weatherford, Texma, Southwest
Certificazione API
Numero di modello F2200HL, F1600HL, F-1600, F1300, F1000
Quantità di ordine minimo 1 pezzo
Prezzo 1 to 500 usd
Imballaggi particolari Adatto alla spedizione via mare e via aerea
Tempi di consegna In magazzino
Termini di pagamento T/T, L/C, D/P, D/P, Western Union, T/T
Capacità di alimentazione 3000 pezzi al mese
Dettagli
Utilizzo Olio, acqua, liquami con sabbia, impianto di perforazione Energia Elettrico, diesel
Pressione Alta pressione, bassa pressione Applicazione miniere, petrolio
Struttura Pompa a pistone, pompa a membrana, pompa di aspirazione centrifuga del fango Carburante Diesel
Standard o non standard Standard Tipo Pompa di fango
Colore Verde o per progettazione del cliente Materiale Pompa aspirante del fango acciaio inossidabile/del ghisa, lega di Chrome
Garanzia 12 mesi Nome del prodotto Pompa di fango
OEM può essere accettare, applicabile Condizione Nuovo
Lasciate un messaggio
Descrizione di prodotto



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 0



Descrizione F500 F800 F1000 F1300/1600 F1600HL F2200HL
Rivestimento della parte superiore della testa crociata Altre sostanze: Altre sostanze: AH1001010402 AH1301010402 AH1301010402 AH2202010402
Liner della testa crociata inferiore   Altri tipi di apparecchiature AH1001010409 Altre sostanze: Altre sostanze: AH2202010403
Pin di testa crociata Altre sostanze: Altri tipi di apparecchiature AH1001010408 Altre sostanze: Altre sostanze: AH2202010410
Rod di estensione Altri tipi di apparecchiature AH0801010406 AH1001010407 AH1301010409 AH1301010409 AH2202010409
Sub Rod
Con testa incrociata AH0501010401 AH0801010401 AH1001010401 AH1301010401 AH1301010401 AH2202010401
Fusoliera Altre sostanze: Altre sostanze: AH1001010302 AH1601010201 AH1601010201
Usura dell'albero di anello del pinio Altri tipi di apparecchiature Altri tipi di apparecchiature AH1001010303 AH1301010303 AH1301010303 AH2202010306
Portatore, a sinistra Altre sostanze: Altre sostanze: AH1001010212 AH1601010105 AH1601010105 AH2202010212
Portatore, che porta a destra Altri tipi di apparecchiature Altri tipi di apparecchiature AH1001010202 AH1601010101 AH1601010101 AH2202010202
Legatura Altri tipi di apparecchiature Altri tipi di apparecchiature AH1001010206 AH1601010103 AH1601010103 AH2202010206
Armatura per tori Altre sostanze: Altri tipi di apparecchiature AH1001010219 AH160101010400 AH160101010400 AH220201021000
Bolt, cuscinetto principale AH051020207 AH0801020206 AH1001010215 AH1301010215 AH1301010215 AH2202010215
Cuscinetto, testa crociata 5G354920Q 4G254735Q 5G254936Q AH1301010414 AH1301010414
Cuscinetto, fusto del pignone 4G32828H 4G32836H 4G32840H AH1301010312 AH1301010312 AH2202010315
Portamento, eccentrico 92984QU 928/508QU 929/558.8QU AH160101010700 AH160101010700 AH2202010217
Cuscinetto, principale 3053738U 3053748H 4053156H AH160101010800 AH160101010800 AH2202010218



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 1





Tutte le nostre parti fluide sono prodotte secondo gli standard di qualità API 7K.



Sono disponibili pezzi di ricambio per questi modelli di pompe popolari:



Pompe per fango BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,



LS Pompe di fango nazionali: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Pompe per fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,


Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Gardner Denver Pompe di fango: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,



OilwellPompe per fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Pompa di fango Wirth: TPK1000, TPK1600, TPK 2000, TPK2200



RussoLodoPompe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



Weatherford/Ellis Williams: E-447, E-2200



DrillmecPompa di fango: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



RomaniaPompa di fango: 3PN-1000, 3PN-1600, 3PN-2000



E altri pezzi di ricambio di marca per WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 2

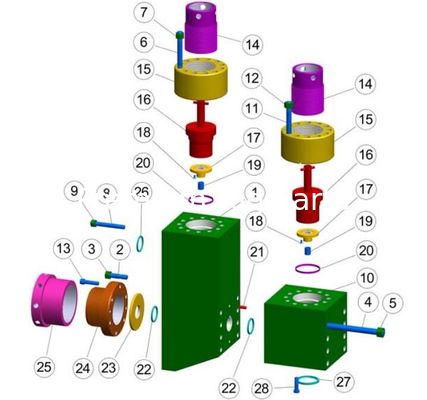

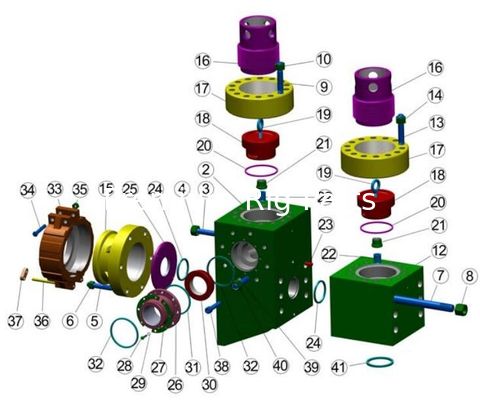

Articolo



Numero della parte



Descrizione

 Disegno n.
1 AH130102050100 Fusoliera a punta di liquido AH36001-05.01A.00
2 AH1301010502 Anello a filo AH36001-05.02
3 AH1301010503 Copertura del cilindro AH36001-05.03
4 AH130101050400 Flashboard Assy AH36001-05A.04.00
5 AH130101050500 Guida della valvola ((In basso) AH36001-05A.05.00
6 AH130101050600 Testa di cilindro AH36001-05A.06.00
7 AH1301010507 Anello di allineamento AH36001-05A.07
8 Altre sostanze: Sigillo, copertura del cilindro AH36001-05.08
9 AH1301010509 Manifold di scarico AH36001-05.09
10 AH00000101 Sorgente di valvola AH33001-05.16A
11 530301010950053007 O Anello φ95×5.3 (GB3452.1) GB3452.1-82
12 AH0000020300 Valve assy API 7 completamente aperto AH36001-05.12A.00
13 AH1301010510 Sigillo della copertura della valvola AH36001-05.13
14 AH1301020502 Copertura della valvola AH36001-05.14A
15 AH1301010512 Gascetta di rivestimento AH36001-05.15
16 AH1301020503 Targa di usura AH36001-05.16A
17 Altre sostanze: Flancella di rivestimento AH36001-05.17
18 AH130101051500 Blocco della linea AH36001-05.18.00
19 AH1301020504 Fabbricazione a partire da prodotti della voce 8523 AH36001-05.19A
20 AH130102050500 L'impulso di scarico è di tipo NPT3/8 AH36001-05.20A.00
21 530301012000070007 O Anello φ200×7 (GB3452.1) GB3452.1-82
22 Altre sostanze: Anello di bloccaggio del rivestimento AH36001-05.22
23 AH130102051200 Rivestimento in i-cromo/bi-metallo AH36001-05.23A.00
24 AH130102050600 Clamp assy, canna a pistoni AH36001-05.24.00
27 Altri tipi di apparecchiature Piastra terminale del rivestimento AH36001-05.28.00
28 AH130102050800 Fabbricazione a partire da: AH36001-05.01A.00
29 T500-1027 Stud7/8-9UNCX2 T500-1027
32 AH130102051100 Manifold di aspirazione AH36001-05.32A.00
33 AH130101052300 Setti di schienale AH36001-05.33A.00
35 AH1001010510 Guida della valvola (superiore) AH33001-05.12
36 T500-7002 Stallone 1 1/2-8UNX10 1/2 T500-7002
37 T501-2001 Noce 1 1/2-8UN T501-2001
38 AH1001010512 Ritenere, valvola guida superiore AH33001-05.14

Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 3



Articolo



Numero della parte



Descrizione

 Disegno n.
1 AH1301020301 Chiave 2′′×2′′×11 3/8′′ AH36001-03.01
2 AH1601020201 Fusoliera AH36001-02.01A
3 AH1301010303 Anello di usura del sigillo di olio AH36001-03.03
4 AH1301020303 Portatore AH36001-03.04
5 AH1301010305 Gassette AH36001-03.05
6 AH1301010306 Gassette AH36001-03.06
7 AH1301010306 Portatore di cuscinetti AH36001-02.01A
8 AH1301020305 Fabbricazione AH36001-03.10
9 AH1301010309 Gassette AH36001-03.12
10 AH130101031000 Casella di raccolta dell'olio AH36001-03.13.00
11 T500-1019 Bolt 1/2-13UNCX1 3/8 GB5782-86
12 T500-1027 Bolt 7/8-9UNCX2 GB5782-86
13 AH1301010311

Sigillo di olio



9.125"X10.375"X0.625"

 AH36001-03.08A
14 AH1301010312 di cilindrata inferiore o uguale a 10 mm AH36001-03.09
15 420503011221600000 Lavatrice 22 (GB93) GB93-87
16 420503011141600000 Lavatrice 14 (GB93) GB93-87
17 AH1301010313 Flanco AH36001-03.11
18 T500-2003 Bolt 5/8-11UNCX1 3/4 GB5783-86
19 420503011161600000 Lavatrice 16 (GB93)





Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 4





Articolo



Numero della parte



Descrizione

 Disegno n.
1 AH130101020100 Copertura del cuscinetto principale AH37001-01.01C.00
2 AH1601020101 Portatore del cuscinetto (a destra) AH37001-01.02
3 AH1301010203 Gassette AH36001-02.03
4 AH1301010204 Ritenitore della razza interna AH36001-02.04
5 AH160101010200 Ritenere della razza esterna AH37001-01.03
6 AH1601020102 Legatura AH37001-01.04
7 AH1301020203 Ritenitore della razza interna (I) AH36001-02.07
8 AH130102020400 Fabbricazione a partire da materiali di cui all'allegato 1 AH36001-02.08A.00
9 AH1301020205 Ritenitore della razza interna (II) AH36001-02.09
10 AH160101010400 Armatura per tori AH37001-01.05D.00
11 T501-303.0 Noce 1 1/2-8UN T52-3007
12 T500-2023 Vettura di copertura 1 1/2-8UNX5 1/2 T52-3007
13 AH1301010211 Distanza, cuscinetto principale AH36001-02.12
14 AH1601020103 Portatore del cuscinetto (sinistra) AH37001-01.06
15 AH1601010106 Ritenere AH37001-01.07
16 T500-1018K Vettura di copertura 5/8-11UNCX1 1/2 AH36001-02.16C
17 AH130101021600 Distanza, cuscinetto principale AH36001-02.17
18 T500-1008 Stud 5/8-11UNCX1 3/4 T52-6006K
19 AH1301010215 Portamento medio del bullone di alloggiamento AH36001-02.16C
20 AH130101021600 Setti di schienale AH36001-02.17
21 T500-3004K Cappottola 5/8-11UNCX4 T52-6006K
22 AH1601010107 Portamento, eccentrico AH37001-01.08.00
23 AH1601010108 Cuscinetto, principale AH37001-01.09.00
24 420501036160200000 Lavatrice 16 (GB848) GB848-85
25 T500-3006K Vettura di copertura 5/8-11UNCX4 3/4 T52-6004K
26 040101010150600000 Cavo di blocco Φ1.5 (GB343) GB343-82
27 040101010300600000 Cavo di blocco Φ3 (GB343) GB343-82





Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 5







La Baoji Oilfield Machinery Co., Ltd. (BOMCO) è un'impresa leader nel settore della ricerca e dello sviluppo, affiliata alla China National Petroleum Corporation (CNPC),per apparecchiature di perforazione e produzione di petrolio, impianti di perforazione, pompe per il fango della serie F, fili multiuso e sistema di controllo della potenza della perforazione.

I principali prodotti della BOMCO comprendono anche pompe per fango della serie F da 500 a 3.000 CV, apparecchi di controllo e testa di pozzo, veicoli speciali, tubi ripidi, fili, rulli di grandi dimensioni,sistema di controllo della potenza, e attrezzature non convenzionali per il petrolio e il gas.



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 6



SUD-OEST 8488-1A Flusso per pozzo di petrolio A-1700-PT/A-1400-PT

Tipo di fine del fluido Modello di pompa Dimensione della pompa
SUDOEST 5000 PSI A-1700-PT / A-1400-PT 7-1/2 X 12 / 10



Articolo 1 P/N Descrizione QTY. REQ DATA
  8488-1A L'assemblaggio di fine fluido:(Conclusioni dei punti: 3, 4, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 28A, 29, 30, 33, 34, 35,36,39)
1 1388-XX Lineare(RIFERIMENTO AL DIGITALIO D'ORDINI per il tipo (G); (Y); e per la dimensione del foro (XX) 3
2 2974-XX Liner SEAL(RIFERIMENTO AL GUIDA AL TABELLO DI ORDINI per il TIPO E LA TAMPA (XX)) 3
3 8488-4 Scaffalatura 3
4 2974-1 SELLA di rivestimento e di modulo(disponibile anche nella parte di uretano # 2974-1U) 6
5 XX-BYY PISTONE(RIFERIMENTO AL DIRITTO PER L'ORDINAMENTO) 3
5A 2932 BUSCHING dei pistoni(DA 1 5/8 ̊ a 1 1⁄2 ̊ di foratura dritta) 3
6 568-225 PISTONE O-RING 3
7 1290HW25 Scala a pistoni(con gomma di arresto elastica) 3
8 API-4ESN Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 3
9 1290W2 STUD di collegamento della canna del pistone(con buco d'acqua) 3
10 1290HW1 Sottosistema ROD 3
11 1290CW Clampaglio di rotaia(CONSISTENZA DI 11A, 11B, 11C) (SOLO PER CLAMP, USE 1290C) 3
11A 1200H30 FUSO(1/2 X 30 CON 1/2 X 3/8 CONNESSIONI maschili) 3
11B 1200120 PIPE(3/8 X 12 Galvanizzati e con filo di fibra su una estremità) 3
11C 4018-94 Bolt di chiusura(5/8-11 GRADIO 8 BOLTO CON NOCE DI SCHERRAGGIO E LAVATORE) 6
12 1200G90 PONY ROD 3
13   Valvola 6
14   Inserimento della valvola(Se richiesto) 6
15   SPRING di valvola 6
16   SEDILE DELLA VALVELLA 6
  SWTM1700 SEDILE idraulico PULLER KIT completo(RIFERIMENTO alla sezione degli attrezzi nel catalogo per i dettagli) 1
  4475-1A L'assemblaggio di copertura della valvola a cambio rapido Southwest HP:(Consulenze del punto 17-24)
17 4475 Flangia a filo 6
18 4575 GLANDE di vite 6
19 4675-1A PULGO(Completato con valvola guida; busco; e viti) 6
20 P129 HP VALVE COVER PLUG SEAL(disponibile nella parte di uretano# P129U) 6
21 4775R Guida della valvola(Completare con la boscaglia # 4700I) 6
22 4700I L'impiego di un dispositivo di controllo(disponibile anche in parte di uretano# 4700IU) 6
23 4018-88 Filtro di guida della valvola 12
24 4015-2 STUD della copertura della valvola(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 72
25 4016-96 STUD END(con parte SW # HHN1750-8 1 3⁄4-8 pesante HEX NUT) 12
26 4017-4 Vettura di copertura della testa del ferry 24
27 6488-1 Flancella di mantenimento del rivestimento 3
28 6588-1 Lineare Sostituzione NUT (Per il corpo grande) Liner) 3
28A 8488-7 per il rivestimento della linea 9
29 4016-97 Modulo di aspirazione STUD(con parte SW# HHN1500-8 1-1/2 -8 HEAVY HEX NUT) 18
30 4018-70 L'impostazione è la seguente:(Con lavatrice di serratura) 24
31 8588-50 Suczione Manifold (INTRACCIONE ANTRA O LATERALE) 1
32 80102003 GASCETTA MANIFOLD di aspirazione 3
33 8488-2S Modulo di aspirazione(Solo studiato) 3
34 8488-1D Modulo di scarico(Solo studiato) 3
35 8488-5 DOWEL PIN 6
36 2988 Modulo GASKET 1
37 8388A Manifold di scarico 3
38 568-345 GASCETTA MANIFOLD di scarico 12
39 4016-3 DISCARGO MANIFOLDO STUD(con parte SW # HHN1375-8 1-3/8 -8 HEAVY HEX NUT)



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 7



Sud-Ovest 8477-25A Flusso per Gardner Denver PZ-11/PZ-10



Tipo di fine del fluido Modello di pompa Dimensione della pompa
Sudovest 7500 P.S.I. GARDNER DENVER PZ11/10 6 3⁄4 X 11





Articolo 1 P/N Descrizione QTY. REQ DATA
  8477-25A L'assemblaggio di fine fluido:(Consiste di punti: 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39)
1

1367Y-XX

1367AY-XX

Lineare(RIFERIMENTO AL DIRITTO DALLA ORDINAZIONE DAL TIPO (Y); E DALL'AMPIAZZAZIONE DEL FORO (XX)

LINEER 6 1⁄4 ¢ THRU 6 3⁄4 ¢

 3
2

2930-XXU**

2974-XXU**

Liner SEAL

SEGLIO DELL'INFERNO PER ILL'INFERNO 6 1⁄4 ¢ THRU 6 3 ¢

 3
3 8477-29 Anello di allineamento 3
4 8477-30 Scaffalatura(Sostituisce la placca n. 8477-28) 3
5 2988U** SELLE MANIFOLDATA di indossare, modulo e scarico 9
6 XX-BYY PISTONE(RIFERIMENTO AL DIRITTO DALLA ORDER CHARTER per le dimensioni (XX) e per il tipo (YY)) 3
7 568-225 PISTONE O-RING 3
8 6278-25 Scala a pistoni(con 1 1⁄2-8-UN ELASTIC STOP NUT) 3
9 API-4ESN Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 3
10 1290-2 STUD di collegamento della canna del pistone 3
11 6279-1 Sottosistema ROD(TIPO DI CLAMP; TIPO DI SCROVE SUB ROD IS PARTE N. 6280-1) 3
12 1277CW CLAP (Con giacca d'acqua) (CONSISTENTE DI 12A, 12B, 12C) 3
12A 1200120 PIPE DI SPUZIONE(3/8 ′′ x 12 ′′ galvanizzati e a filo da incastro su una estremità) 3
12B 4018-96 BOLT(5/8-11UN GRADO 8 BOLTO CON NOCE DI SCHERRAGGIO E LAVATORE) 6
12C 1200H30 FUSO(1/2 x 30 con 1/2 di connessione maschile e 3/8 di connessione maschile) 3
13 1200G77 PONY ROD(TIPO DI CLAMP; TIPO DI VITRO DI PONY ROOD IS PART NO. 1200G88) 3
14   Valvola 6
15   Inserimento della valvola 6
16   SPRING di valvola 6
17   SEDILE DELLA VALVELLA 6
  SWTM1700 SEDILE idraulico PULLER KIT completo(RIFERIMENTO ALLA PAGINA DEL CATALOGO degli attrezzi per i dettagli) 1
18 4488-25 Flancia della copertura della valvola 6
19 4588-25 GLANDE di vite 6
20 4688-25 PULGO(Completato con valvola guida, buccia e viti; INCLUDE i punti 22, 23 e 24) 6
21 P115 HP VALVE COVER PLUG NITRILE SEAL(DISPONIBILE sigillo di uretano P115U) 6
22 4788-25R Guida della valvola(Completare con la boscaglia # 4700I) 6
23 4700I L'impiego di un dispositivo di controllo 6
24 4018-18 Filtro di guida della valvola 12
25 4015-2 STUD della copertura della valvola(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 72
26 4019-46 STUD END(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 24
27 6477-25 Flancella di mantenimento del rivestimento 3
28 4019-45 STUD di mantenimento del rivestimento(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 24
29 6577-25 Noce di mantenimento del rivestimento 3
30 4019-44 Modulo di aspirazione STUD(con parte SW # HHN1750-8 1 3⁄4-8 pesante HEX NUT) 18
31 4017-77 VIAGGIO di aspirazione 24
32 8577-25 Manifold di aspirazione 1
33 AJO245 Sottovoce di aspirazione 3
34 8477-26 Modulo di aspirazione 3
35 8477-27 Modulo di scarico 3
36 8488-5 DOWEL PIN 6
37 8377-27 Manifold di scarico (Per i numeri di serie 9222 e inferiori, utilizzare 8377-25 per evitare di spostare le condotte di scarico) 1
38 4019-45 DISCARGO MANIFOLDO STUD(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 12



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 8





SUD-OEST 8482-25Una fine fluida

Per la NAZIONALE 14-P-220

Tipo di fine del fluido Modello di pompa Dimensione della pompa
Sudovest 7500 P.S.I. NATIONAL 14-P-220 9 X 14





Articolo 1 P/N Descrizione QTY. REQ DATA
  8482-25A L'assemblaggio di fine fluido:(Consiste di punti: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34)
1 6382G-XX LineareRIFERIMENTO AL DIRITTO DALLA ORDINATURA per il tipo (G); (Y); e per la dimensione del foro (XX) 3
2 2930-XX Liner SEAL 3
3 8482-5 Scaffalatura 3
4 2988 SEGLIO DELLA PIATTA D'USO E DEL MODULO(disponibile anche nella parte di uretano # 2988U) 6
5 XX-BYY PISTONE(RIFERIMENTO AL DIRITTO PER L'ORDINAMENTO) 3
6 568-225 PISTONE O-RING 3
7 6282W32 Scala a pistoni(con gomma di arresto elastica) 3
8 API-4ESN Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 3
9 6282-1 Sottosistema ROD 3
10 6282CWY Clampaglio di rotaia(CONSISTENZA DI 10A, 10B, 10C) ((SOLO PER CLAMP, USE 6282C) 6
10A 1200H30 FUSO 3
10B 1200160 PIPE 3
10C 4019-77 Bolt di chiusura 12
11 6200G82 PONY ROD 3
12 VEDERE LA PAGINA Valvola 6
13 VEDERE LA PAGINA Inserimento della valvola(Se richiesto) 6
14 VEDERE LA PAGINA SPRING di valvola 6
15 VEDERE LA PAGINA SEDILE DELLA VALVELLA 6
  SWTM1700 SEDILE idraulico PULLER KIT completo(RIFERIMENTO ALLA sezione degli attrezzi nel catalogo) 1
16 4476 Flangia a filo 6
17 4597 GLANDE di vite 6
18 4609-25 PULGO(Completato con la guida della valvola, la bussola e le viti) INCLUDE I PUNTI 20, 21 e 22 6
19 P119 HP VALVE COVER PLUG SEAL 6
20 4776R Guida della valvola(Completare con la boscaglia # 4700I) 6
21 4700I L'impiego di un dispositivo di controllo(disponibile anche in parte di uretano# 4700IU) 6
22 4016-98 Filtro di guida della valvola 12
23 4015-54 STUD della copertura della valvola(con parte SW # HHN1500-6 1 1⁄2-6 pesante HEX NUT) 84
24 4019-24 STUD END(con parte SW # HHN1500-6 1 1⁄2-6 pesante HEX NUT) 30
25 6482 Flancella di mantenimento del rivestimento 3
26 4015-52 STUD di mantenimento del rivestimento(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 18
27 6582 Noce di mantenimento del rivestimento 3
28 4020-6 Modulo di aspirazione STUD(con parte SW # HHN2000-8 2-8 pesante HEX NUT) 18
29 4018-19 VIAGGIO di aspirazione 24
30 8582 Manifold di aspirazione 1
31 AJO326 Sottovoce di aspirazione 3
32 8482-26 Modulo di aspirazione 3
33 8482-27 Modulo di scarico 3
34 8488-5 DOWEL PIN 6
35 4019-60 DISCARGO MANIFOLDO STUD(con parte SW # HHN1250-7 1 1⁄4-7 pesante HEX NUT) 18
36 8382-25 Manifold di scarico 1





Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 9



Sud-ovest¢ STILLO ANTICO ¢ 8476-AFINE del fluido

Per la NAZIONALE 12-P-160



Tipo di fine del fluido Modello di pompa Dimensione della pompa
Sudovest (STILLO VECCHIO) NATIONAL 12-P-160 7-1/2 X 12





IEM. P/N Descrizione QTY. REQ DATA
  8476-A FINE del fluidoAssemblea:(CONSISTENZA DEL PUNTO 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34,&47)
1 1376YXX Lineare (RIFERENZA AL GUIDA AL TABELLO DI ORDINI per il TIPO (Y) E PER LA DIMENSIONE) (XX)) 3
2 2930-XX Liner SEAL(RIFERIMENTO AL GUIDA AL TABELLO DI ORDINI per il tipo e le dimensioni (XX)) 3
3 8476-3 Scaffalatura 3
4 2988 SELLA di rivestimento e di modulo 6
5 XX-BYY PISTONE(RIFERIMENTO AL DIRITTO AL DIGITALIO DI ORDINI per le dimensioni (XX) e per il tipo (YY)) 3
6 568-225 PISTONE O-RING 3
7 1286-32 Scala a pistoni(con gomma di arresto elastica) 3
8 API-4ESN Fabbricazione in cui sono utilizzati i materiali di cui all'allegato 1 3
9 1286-1 Sottosistema ROD 3
10 1286CWY Clampaglio di rotaia(CONSISTENZA DI 10A, 10B, 10C) (SOLO PER CLAMP, USE 1286C) 6
10A 1200H30 FUSO(1/2 X 30 CON 1/2 X 3/8 CONNESSIONI maschili) 3
10B 1200140 PIPE 3
10C 4018-92 Bolt di chiusura(7/8 X 5 ̊ BOLTO GRADO 8 CON NOCE DI SCHERRAGGIO E LAVATORE) 12
11 1200G86 PONY ROD 3
12   Valvola 6
13   Inserimento della valvola(Se richiesto) 6
14   SPRING di valvola 6
15   SEDILE DELLA VALVELLA 6
  SWTM1700 SEDILE idraulico PULLER KIT completo(RIFERIMENTO ALLA PAGINA DEL CATALOGO degli attrezzi per i dettagli)
  4476-2A L'assemblaggio di copertura della valvola a cambio rapido Southwest HP(Conclusioni dei punti 16-23) 6
16 4476 Flangia a filo 6
17 4597 GLANDE di vite 6
18 4676-2A PULGO(Completato con valvola guida, viti e buche) 6
19 P107 HP VALVE COVER PLUG SEAL 6
20 4776R Guida della valvola(Completare con la boscaglia # 4700I) 6
21 4700I L'impiego di un dispositivo di controllo 6
22 4016-98 Filtro di guida della valvola 12
23 4015-54 STUD della copertura della valvola(con parte SW# HHN1500-6 1-1/2-6 Heavy HEX NUT) 72
24 4015-95 STUD END(con parte SW # HHN1375-6 1-3/8 ¢ 6 HEAVY HEX NUT) 30
25 4017-65 Vettura di copertura della testa del ferry 18
26 6476 Flancella di mantenimento del rivestimento 3
27 6576 Noce di mantenimento del rivestimento 3
28 4018-17 Modulo di aspirazione STUD(con parte SW # HHN1750-6 1-3/4 -6 HEAVY HEX NUT) 18
29 4018-19 VIAGGIO di aspirazione(Con lavatrice di serratura) 24
30 di larghezza superiore a 20 mm Manifold di aspirazione(INTRACCIONE ANTRA O LATERALE) 1
31 AJO419R GASCETTA MANIFOLD di aspirazione 3
32 8476-2S Modulo di aspirazione(Solo studiato) 3
33 8476-1D Modulo di scarico(Solo studiato) 3
34 8488-5 DOWEL PIN 6
    I numeri 35-46 non sono mostrati intenzionalmente.
47 4018-18 CONNETTORE di scarico(Con lavatrice di serratura) 16
48 4018-39 DISCARGO SPAZIO FLANGE SOCCETTO TEMPO CAPPO VIAGGIO 16
49 8376-1 CONNETTORE di scarica 2
50 8376-2 Adaptatore di scarica 2
51 8376-3 Anello di riserva 4
52 8376-4 Flancia spazzatrice di scarico 2
53 2976-3 Discarica SPACER FLANGE SEAL 2
54 2976-1 CONNETTORE DI SCARGAMENTO / PACCHETTO DELL'ADAPTORE 2
55 2976-2 CONNETTORE DI SCARGAMENTO / PACCHETTO DELL'ADAPTORE 4
56 R44D GASCETTA di giunzione a anello 2
57 4017-22 DISCHARGE SPACER FLANGE STUD(con parte SW# HHN1500-6 1-1/2 -6 HEAVY HEX NUT) 16



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 10



OILWELL     A-1400-PT       7-1/2 x 10
  Linerie GASCETTE di rivestimento Pistoli Pistole di sostituzione di gomma
Dimensione Altri prodotti Supremo Altri prodotti Supremo LAMMINTO BIANCO Supremo GREEN DUO FLEXLIP LAMMINTO BIANCO Supremo
4"           012180170 1502052 011102926   015180102
4 1/4"
4 e mezzo.         012180197 012180196 1502054 011102928 015180145 015180144
4 3/4"
5" 07326500 **05326500*   20100008 012180254 012180253 1502056 011103033 015180186 015180185
5 1/4"
5 e mezzo. 07326550 **05326550* 20100010 20100009 012180338 012180337 1502058 011103132 015180228 015180227
5 3/4"
6" 07326600 **05326600* 6307701 20100011 012180395 012180394 1502060 011103629 015180269 015180268
6 1/4"           012180493 1502061 011103322 015180285 015180284
6 e mezzo. 07326650 05326651* 20100016 20100012 012180536 012180535 1502062 011103827 015180301 015180300
6 3/4"
7" 07326700 05326700* 20100018 20100017 012180619 012180618 1502064 011103926 015180343 015180342
7 1/4"
7 e mezzo. 07326750 05326750 20100020 20100019 012180685 012180683     015180369 015180367
7 3/4"
8"
* Per il rivestimento in stile HP, aggiungere "HP" alla fine del numero della parte.         ** Involucro a grandezza naturale, cambiare l'ultima cifra del numero di parte in "1"
Valvole, sedili, molle e inserti   GASCETTE
  Ruggero RUSHNECK HP Supremo     Produttori OEM Uretano Stile L Uretano
Valve-white Lightning Insert (Inserto di valvola-bianco) 9700368 9700356 060155042   Copertura della valvola 10300011   07207129
Inserto di valvola-uretano 9700250 9700354 060155041   Testa di cilindro
Inserto di gomma della valvola 9700293 N/A 060155033   Sigillo della spina
SEAT 9702504 9702504 061101507   HYDRA-LOK Produttori OEM Missione L
SPRING 8201650 8201650 055413371   Assemblea completa 80500102 80500103
SPRING-inossidabile     055402952
INSERT-Uretano 9705228 9700360 062400338   Moduli Produttori OEM Missione L
INSERT-Cucù 9705244 N/A 062400239   Assemblea completa OWFEMA8517PTCA FEMA17ASSYSW
Assieme del sedile Modulo di scarico con stucco   FEMA17DISSW
Assemblaggio del tiratore 1 M 1060 M 1060 M 1060   Modulo di aspirazione con stucco   FEMA17SUCSW
Testa di trazione 8401985 8401985 181235300   Un pezzo OEM stile stuffato OWFEMA8517PT

Stringhe di estensione a testa crociata, stringhe di collegamento rapido, stringhe di allineamento automatico e stringhe a pistoni
Fabbricazione a base di legno Connessione rapida Assemblaggio della verga autoallineante Baffle a pony rod Fabbricazione a partire da prodotti della voce 8523 Sub Rod Stallone Noce di canna Clampo Noce di canna coperta Sello di cavallo
10300142   1095126 20460669 20150123 20150125 10305203 005402052 PP601020 CRN-1





Descrizione del prodotto

· Linea di produzione integrata: Premium fornisce una pompa di fango a pistoni a azione singola tripla della serie F da 500 CV a 2200 CV con prestazioni elevate testate nel tempo.

· Progettazione affidabile, compatta ed equilibrata: progettata per le condizioni più difficili.

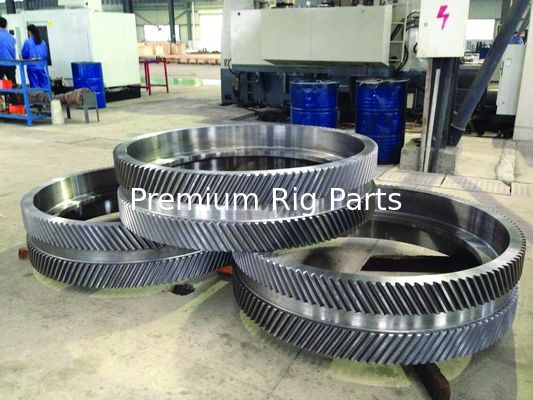

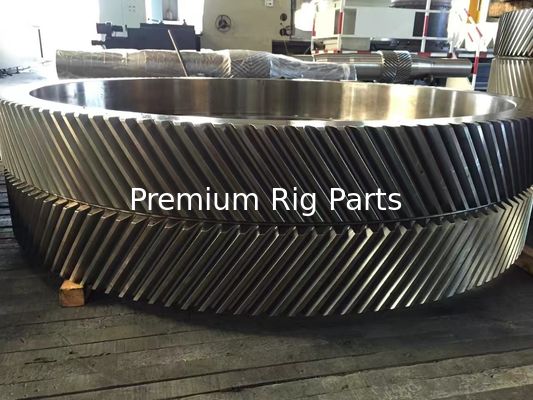

· Fermato di potenza con un'ottima lavorazione: telaio resistente e lavorato con precisione; albero motore forgiato e trattato termicamente; superficie indurita sugli ingranaggi motori e durata di vita più lunga.

· Flusso e consumabili: intercambiabili con più OEM.

· Opzioni di azionamento diversificate: tramite cintura, catena o cambio, le pompe potrebbero essere azionate da motori AC/DC di più marche, motori diesel,o semplicemente accoppiare l' albero del pignone con uno dei nostri motori Direct Drive premium.

· Aggiornare una pompa di fango da 1300 CV o 1600 CV per ottenere una pressione di scarico più elevata (7500 psi) semplicemente passando a un'estremità di fluido di tipo "L", il servizio sul posto è opzionale (a pagamento).

· Set di cuscinetti di marca occidentale, valvola di sollievo, ammortizzatore di pulsazione, pompa di spruzzo di rivestimento, pompa di precarica opzionale.

· Adatto per strumenti di cambio rapido di pistoni e valvole di più marche, sistemi di ritenzione del rivestimento.

· La qualificazione e la certificazione standard soddisfano la domanda dei clienti.

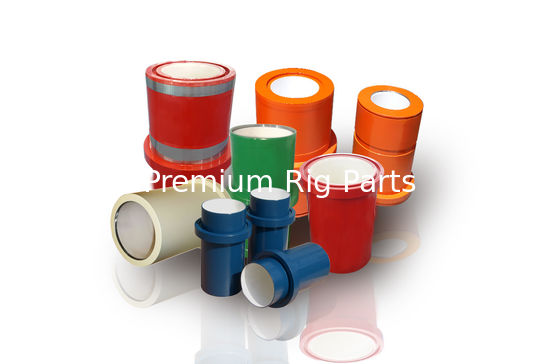

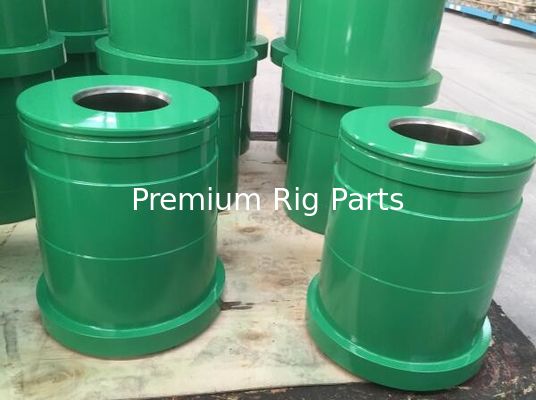

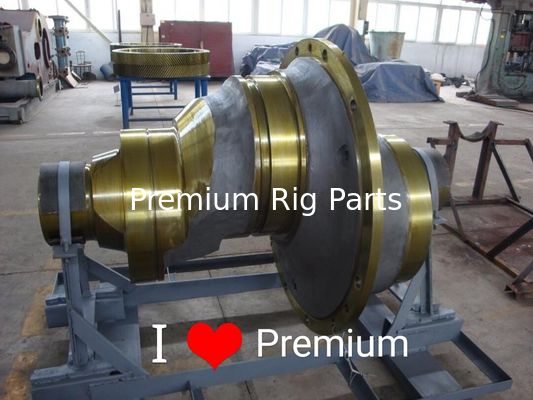

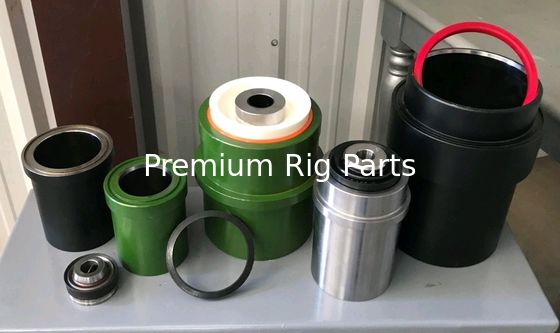

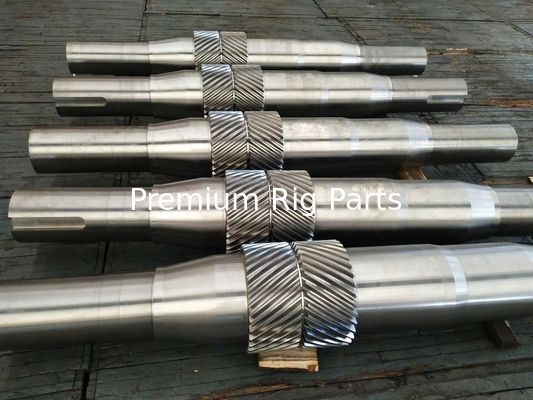

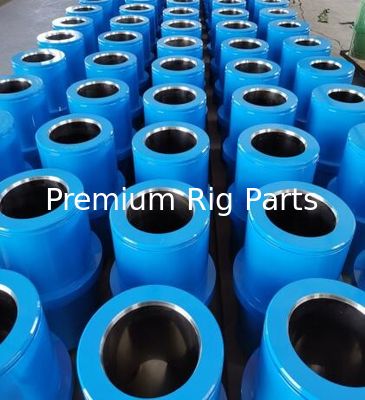

Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 11

Parametri tecnici

Modello F-500 F-800 F-1000 F-1300
Dimensione massima del rivestimento × tratto

170×191

(6-3/4×7,5)

170×229

(6-3/4×9)

170×254

(6-3/4×10)

180×305

7 × 12
Classificazione dei colpi, r/min 165 150 140 120
Potenza nominale, kW (HP) 373 ((500) 597 (800) 746 (1000) 969 (1300)
Tipo di attrezzatura 4.286:1 4.185:1 4.207:1 4.206:1
Flange di aspirazione, in 8 10 12 12
Discarica flange, in 4 5 5 5
Diagramma dell'albero del pino, mm ((in) 139.7 ((5-1/2) 177.8(7) 196.9 (((7-3/4) 215.9 ((8-1/2)
Chiave, mm ((in)

31.75 x 31.75

(1-1/4×1-1/4)

44.45×44.45

(1-3/4×1-3/4)

50.8x50.8

2 × 2

50.8x50.8

2 × 2
Cavità della valvola Valve-over-Valve, API numero 5 Valve-over-Valve, API numero 6 Valve-over-Valve, API numero 6 Valve-over-Valve, API numero 7
Peso, kg (lb) 9770 (21540) 14500 (31970) 18790 (41420) 26700 (54170)



Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 12



Parametri tecnici



Modello F-1600/1600L F-1600HL F-2200 F-2200HL
Tipo Pistoli a azione singola tripla Pistoli a azione singola tripla Pistoli a azione singola tripla Pistoli a azione singola tripla
Dimensione massima del rivestimento × lunghezza del tratto 180×305 ((7×12) 190×305 ((7-1/2×12) 230×356 ((9×14) 230×356 ((9×14)
Classificazione dei colpi, r/min 120 120 105 105
Potenza nominale,kW(HP) 1193 (1600) 1193 (1600) 1640 (2200) 1640 (2200)
Rapporto di ingranaggi 4.206:1 4.206:1 3.512:1 3.512:1
Discarica flange, in

5′′ di flangia,

5000 psi

5′′ di flangia,

10000 psi (± 110 mm)

5′′ di flangia,

5000 psi ((130 mm)

5′′ di flangia,

10000 psi ((130 mm)
Dispositivo di controllo della velocità 215.9 ((8-1/2) 215.9 ((8-1/2) 254(10) 254(10)
La chiave, mmmmmm.

50.8x50.8

2 × 2

50.8x50.8

2 × 2

63.5×44.45

(2-1/2×1-3/4)

63.5×44.45

(2-1/2×1-3/4)
Pot di valvole

Valvo-sopra-valvo, API # 7

Tipo L, API #7

tipo L,

API n. 7

Valve-Over

- Valvola, API numero 8

tipo L,

API n. 8
Peso in kg circa 24791 (54660) /27020kg ((57100lb) 29400 (64820) 38460 (84790) 44000 (94980)





Pompa di fango Bomco F2200HL, pompa di fango F1600HL, pompa di fango F1600 Albero motore, albero a pin, testa crociata, rivestimento in ceramica, pistoni; pompa di fango Bomco F1000 13

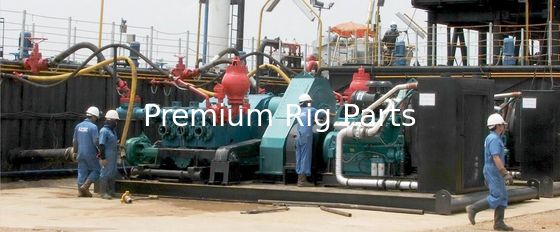

Al fine di soddisfare i requisiti tecnologici di perforazione per l'alta pressione della pompa e il grande spostamento nei giacimenti petroliferi, progettati e fabbricati F-500, F-800, F-1000, F-1300, F-1600, F-1600L,F-2200 e F-2200 pompe per fango di grande potenza e F-1600HL,F-2200HL pompa ad alta pressione basata sui suddetti tre tipi di pompe di fango serie F che hanno formato pompe di fango triplex a azione singola serie F completi.Pompe a fango leggere della serie F1-1600 e pompe a fango a cinque cilindri di grande potenza QDP-3000 progettate da Bomco.



Le nostre pompe per fango sono famose per la tecnologia avanzata, la qualità affidabile e le prestazioni straordinarie che sono approvate dai clienti nazionali ed esteri.Le nostre pompe per fango sono state esportate in dozzine di paesi e aree., quali Russia, Thailandia, India, Oman, Egitto, Australia, Pakistan, Kazakistan, Messico, Indonesia, Uzbekistan, Turkmenistan, Regno Unito, Stati Uniti e Canada,ecc. che sono più attrezzati per le piattaforme e più esportati.
