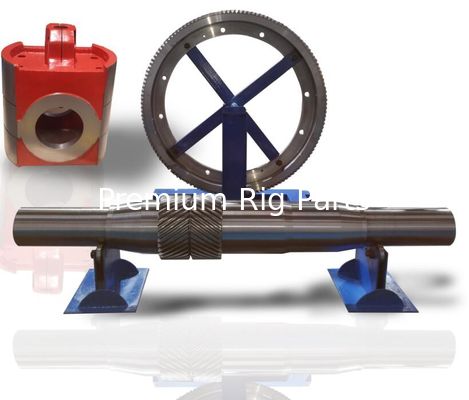

ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ

  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
  • MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160, NATIONAL 12P-160 7500 PSI MUD PUMP FLUID END MODULE LINERS, NATIONAL 8P-80 MUD PUMP, NATIONAL 7P-50 MUD PUMP, NATIONAL 9P-100 MUD PUMP
起源の場所 米ドル、中国
ブランド名 NATIONAL OILWELL, SOUTHWEST, EWCO, LEWCO, DRILLMEC, BOMCO, HONGHUA
証明 API
モデル番号 ナショナル 12P-160 7500 PSI、14P-220、9P-100
最小注文数量 1個
価格 1 TO 500 USD
パッケージの詳細 海上および航空による輸送に適しています
受渡し時間 在庫あり
支払条件 LC、T/T
供給の能力 1か月あたり2000個
商品の詳細
使用法 オイル、水、掘削装置 力 電気、油圧、空圧、ディーゼル
プレッシャー 高圧、低圧、低圧水中泥ポンプ砂浚渫スラリーポンプ 応用 鉱業、石油
構造 ピストンポンプ,単段ポンプ 燃料 ディーゼル、電気
標準か非標準か 標準 理論 遠心ポンプ
タイプ 泥ポンプ 重さ 100-3700kg
色 赤など、緑または顧客のデザインごと 材料 鋳鉄/ステンレス鋼泥吸引ポンプ、クロム合金、ステンレス鋼アルミニウムプラスチックなど
保証 12ヶ月 製品名 泥ポンプ
OEM 受け入れることは、適当ある場合もある 入口管（（mmの）/） DN200/8
状態 新しい
メッセージ
製品の説明
全国     12-P-160HP       7-1/4×12

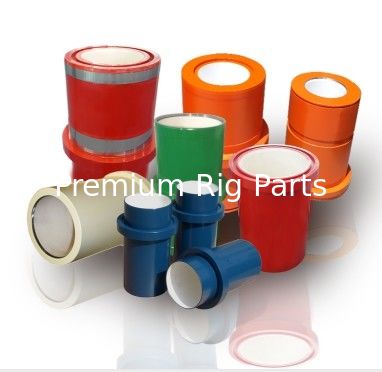

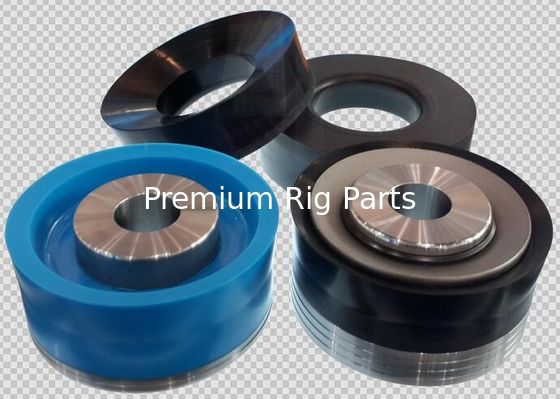

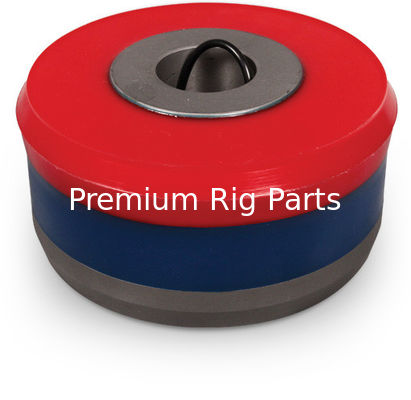

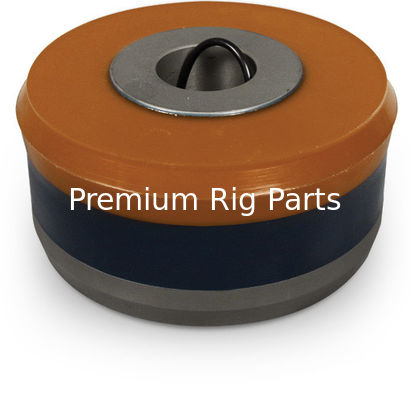

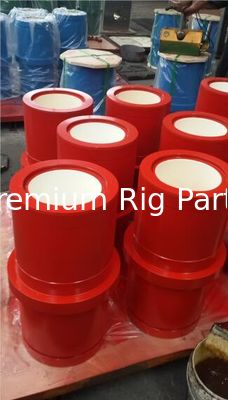

  ライナー ライナーガスケット ピストン ピストン交換ゴム
サイズ セラミック 最高     青い稲妻 グリーンデュオ 白い稲妻 最高 白い稲妻 最高
4"         MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2"         MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4インチ
5" 07466500 05466500* 07923265 07211011 MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4インチ
5 1/2インチ 07466550 05466550* 07923263 07211005 MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4インチ
6" 07466600 05466600* 07923261 07211004 MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05466625* 07923283     1502061   012180493 015180285 015180284
6 1/2" 07466650 05466650* 07923284 07211003 MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4インチ
7" 07466700 05466700* 07923285 07211002 MB70-15 1502064 012180619 012180618 015180343 015180342
7 1/4"
7 1/2"
7 3/4インチ
8インチ
※HPスタイルライナーの場合は品番末尾に「HP」を付けてください。
バルブ、シート、スプリング、インサート   ガスケット
  ラフネック ラフネックHP 最高 FKN   OEM OEMウレタン エルスタイル エルスタイルウレタン エルスタイルWL
VALVE-ホワイト ライトニング インサート 9700367 9700359 060152809 該当なし バルブカバー 07916771 07916467
VALVE-ウレタンインサート 9700285 9700353 060152808 1560995 ウェアプレート
VALVE-ゴムインサート 9702601 該当なし 060122702 1560994 ライナー保持システム OEM ミッションL
シート 9702555 9702555 061102604 1561450 ライナー保持システム 80501100 80501100
春 8201684 8201684 055413421 1560701 Blak-JAK LOK-CEL 80502100 80502100
スプリング-ステンレス     055402945   Blak-JAK Hydra-Cell 80500100 80500100
インサート-ウレタン 9705090 9700363 062400106 1560587 モジュール OEM ミッションL
インサートゴム 9705155 該当なし 062400056 1560588 完全な組み立て
シートプーラーアセンブリ 散りばめられた放電モジュール 1292726
プーラーアセンブリ 1 M1060 M1060 M1060 M1060 吸引モジュールスタッド 1292727
プーラーヘッド 8401977 8401977 181235052 M1089 ワンピース OEM スタイル スタッズ

クロスヘッドエクステンションロッド、クイックコネクトロッド、自動調心ロッドアセンブリおよびピストンロッド
クロスヘッドロッド クイックコネクト 自動調心ロッドAssy ロッドナット ピストンロッド サブロッド ポニーロッドバッフル ピストンロッドクランプ カバー付きロッドナット ポニーロッドシール
1602586   2095220 005402052 1292147 1292146 1292194 スプレー付き 80701024 CRN-1
              WO/スプレー 005417357





ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ







ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ

National Oil Well Varco (NOV) は、テキサス州ヒューストンのグレーター シャープス町に本拠を置くアメリカの多国籍企業です。同社は、石油およびガスの掘削および生産作業、油田サービス、および上流の石油およびガス産業へのサプライチェーン統合サービスで使用される機器およびコンポーネントを提供する世界有数のプロバイダーです。同社は 6 大陸の 1,200 以上の拠点で事業を行っています。


製品には、油井掘削用のすべての重量ハードウェア、掘削計装および制御、掘削発電および制御が含まれます。重量ハードウェアの部分的なリストには、トップドライブ、ロータリー、ドローワーク、デリック、BOP (噴出防止装置)、泥ポンプ、ライザー装置、および完全な掘削リグが含まれます。製品には、掘削作業のためにリグフロアに必要な機器と制御装置も含まれています。これには、制御システム サイバー ベースなど、精密な制御のための高度な電子機器が含まれます。 NOV は、発電および掘削モーターの制御用の制御電子機器や、AC モーター制御用のモーター コントロール センターも製造しています。


NOV はヒューストン地域最大のエネルギー雇用主であり、地域内で 14,500 人以上の労働者を抱えています。

ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ

      ポンプあたりの数量

OEM 部品番号 ミッションパート番号
8476-A FEM12PASSYSW 流体エンドモジュールの完全なアセンブリ (アイテム: 1 ～ 23 を含む) 3
8476-2S FEM12PSUCSW モジュール、サクションスタッド (アイテム: 1、13、14、および 22 を含む) 3
8476-1D FEM12PDISSW モジュール、放電スタッド - (アイテムを含む: 2、3、4、5、6、7、8、13 & 14) 3
4018-17 12P160DSUCS スタッド、吐出から吸引モジュールまで 18
  PEP55 ナット、吸入スタッドへの排出 18
4015-95 NAT12P160PFS スタッド、パワーエンド 30
  8P80TRSN ナット、パワーエンドスタッド 30
8488-5 PEP70 ピン、ダウェル 6
4017-65 PEP75 キャップスクリュー、ライナーリテーナーソケットヘッド 18
8476-3 PP6021260SW プレート、ライナーの摩耗 3
2988 1290344 ガスケット、ウェアプレートおよびモジュール - ゴム (ALT MATLS についてはデータシートを参照) 6
6476 12PLASW フランジ、ライナーリテーナー（ライナーブッシュ） 3
6576 12PLANSW ナット、ライナーリテーナー 3
4015-54 12PTRSSW スタッド、ねじ付きリング 72
  12P160TRSN ナット、ねじ付きリングスタッド 72
4676-2A 12PVCSW プラグ、バルブカバー (アイテム 15、19、20、および 21 を含む) 6
4476 12PFLGSW リング、ネジ付き (ネジ付きフランジ) 6
4597 12PCAPSW キャップ、ネジ付き (スクリューグランド) 6
P-107 07207107 シール、バルブカバープラグ - ゴム (代替材料についてはデータシートを参照) 6
4776R 12PVGSWNS ガイド、バルブ (項目 19、および 20 を含む) 6
4700-I PZ789VGI ブッシュ、バルブガイド 6
4016-98 PEP73 ネジ、バルブガイド 12
4018-19 700048511 キャップスクリュー、サクションマニホールド 24
AJO-419R 1540851 ガスケット、サクションマニホールド 3
8376-2 NAT12PDSMA アダプター、ディスチャージ 2
2976-2 2410031437 シール、放電アダプター 4
8376-1 NAT12PDSMC コネクタ、放電 2
2976-1 2410031433 シール、放電コネクタと放電アダプタ 2
4018-18 700030711 キャップスクリュー、ディスチャージコネクタ（ロックワッシャ付） 16
8376-3 1292175 リング、バックアップ（放電コネクタ） 4
4018-39 7006685 キャップスクリュー、ソケットヘッド 16
  07924540 キット、モジュールシール: (キットには、吸入マニホールドガスケット、2 つのバルブカバーガスケット、吸入対吐出モジュールガスケット、2 つの吐出適応ガスケット、2 つの吐出接続ガスケット、ウェアプレートガスケットが含まれます) 3















ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ



ミッション「L」ナショナル 12-P-160 用の新しいスタイル モジュール

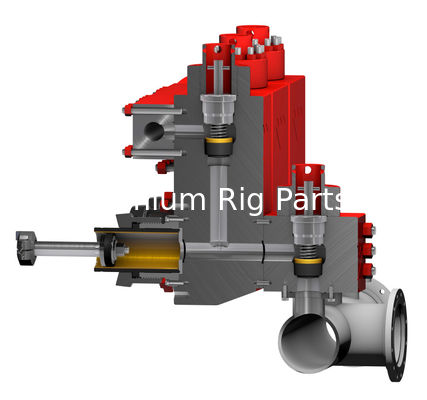

流体エンドモジュールと付属品
アイテム OEM部品 ミッションパート 説明 数量
# # # 戻る: 全国索引
    FEM12PASSYSWNS 流体エンドモジュールの完全なアセンブリ (項目 1、～23 を含む) 3
1 8476-6S FEM12PSUCSWNS 吸引モジュール散りばめ (項目 1、7、13、14、22) 3
2 8476-5D FEM12PDISSWNS 放電モジュール - (項目 2 ～ 6、8、13、14 を含む) 3
3 4018-17 12P160DSUCS スタッド、吐出から吸引モジュールまで 18
4   PEP55 ナット、ディスチャージからサクションスタッドまで 1 3/4"-8 2H 18
5 4015-95 NAT12P160PFS スタッド、パワーエンド 30
6   NAT8P80TRSN ナット、パワーエンドスタッド (1 3/8"-6 2H) 30
7 8488-5 PEP70 ノックピン 6
8 4017-65 PEP75 ライナーリテーナーキャップスクリュー、ソケットヘッド 18
9 8476-3 PP6021260SW ライナーウェアプレート 3
10 2988 1290344 ウェアプレートとモジュールガスケット 6
11 6476 12PLASW ライナーリテーナーフランジ（ライナーブッシュ） 3
12 6576 12PLANSW ライナーリテーナーナット 3
13 4015-54 12PTRSSW スタッド、ねじ付きリング 72
14   12P160TRSN ナット、ネジ付きリングスタッド (1 1/2"-6 2H) 72
15 4676-6A 12PVGASWNS プラグ (項目 15、19、20、および 21 を含む) 6
16 4476 12PFLGSW ねじ付きリング (ねじ付きフランジ) 6
17 4597 12PCAPSW ネジ付きキャップ (スクリューグランド) 6
18 P-119 07207119 バルブカバー プラグシール 6
19 4776R 12PVGSWNS バルブガイド (項目 19 ～ 21 を含む) 6
20 4700-I PZ789VGI バルブガイドブッシュ 6
21 4016-98 PEP73 バルブガイドネジ 12
22 4018-19 700048511 サクションマニホールドキャップスクリュー（ロックワッシャー付） 24
23 AJO-419R 1540851 サクションマニホールドガスケット 3
24 8376-2 NAT12PDSMA 放電アダプター 2
25 2976-2 2410031437 放電アダプターシール 4
26 8376-1 NAT12PDSMC 放電コネクタ 2
27 2976-1 2410031433 放電コネクタと放電アダプタのシール 2
28 80852292 1292258 放電スペーサー フランジシール 2
29 4018-18 700030711 放電コネクタキャップスクリュー（ロックワッシャー付き） 16
30 8376-3 1292175 バックアップリング-(放電コネクタ) 4
31 4018-39 7006685 キャップスクリュー、ソケットヘッド 1 1/2" X 3 16





ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ



サウスウエスト8490-2流動的な目的

EMSCO FB1300/1600

フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 5000 PSI FB1300/1600 7-1/2インチ×12インチ



アイテム P/N 説明 数量必須
  8490-2A 流体端組み立て:(アイテムで構成: 3、4、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、33、34、35、36、38、39) 3
1 6390YXX ライナー (タイプ(Y)とサイズについては注文表を参照してください) (XX) 3
2 AJO428S ライナーシール（タイプとサイズ（XX）については注文表を参照してください（AJO428SU ウレタンもあります） 3
3 8490-3 ウェアプレート 3
4 2988 ウェアプレートとモジュールシール(2988U ウレタン仕様もございます) 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください。 3
5A 2932 ピストンブッシュ(1-5/8 インチから 1-1/2 インチのストレートボアまで) 3
6 568-225 ピストン O リング 3
7 6278-25 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッドナット 3
9 1290-2 ピストンロッド接続スタッド 3
10 6284-1 サブロッド 3
11 6274CWY ロッドクランプ(11A、11B、11Cで構成) (クランプのみ、6274Cを使用) 3
11A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
11B 1286-CWYFP14 パイプ(1/2 インチ x 14 インチ、亜鉛メッキ、片面ねじ切り) 3
11C 4020-29 ボルト(5/8 インチ X 8 インチ グレード 8 ボルト、ロックナットとワッシャー付き) 6
12 1200G74 ポニーロッド 3
13   バルブ 6
14   バルブインサート(必要な場合) 6
15   バルブスプリング 6
16   シート 6
  SWTM1700 油圧シートプーラーキット一式(詳細については、カタログのツールセクションを参照してください。)
  4475-2A サウスウェスト HP クイックチェンジ バルブ カバー アセンブリ:(項目番号 17 ～ 24 で構成) 6
17 4475 ねじ付きフランジ 6
18 4575 スクリューグランド 6
19 4675-2A プラグ(バルブガイド、ネジ、ブッシュを完備) 6
20 P129 HP バルブ カバー プラグ シール(P129U ウレタン仕様もございます) 6
21 4775-2R バルブガイド(ブッシュ #4700I を完備) 6
22 4700I バルブガイドブッシュ 6
23 4016-99 バルブガイドネジ 12
24 4015-2 バルブカバースタッド(SW 部品番号 HHNHHN1250-7 1-1/4:-7 インチヘビー六角ナット付き) 72
25 4016-9 パワーエンドスタッド(SW 部品番号 HHN1500-8 1-1/2-”8 ヘビー六角ナット付き) 18
27 6490-3 ライナーリテーナーフランジ 3
28 8422-3 ライナーリテーナーパイロットリング 3
29 6590-1 ライナーリテーナーナット 3
30 4016-97 吸引モジュールスタッド(SW 部品番号 HHN1500-8 1-1/2”-8 ヘビー六角ナット付き) 18
31 4018-19 サクションマニホールドキャップスクリュー(ロックワッシャー付) 18
32 8590-6 サクションマニホールド(前面または側面の入口) 1
33 568-442 サクションマニホールドシール 3
34 8490-2S 吸引モジュール(スタッドのみ) 3
35 8490-1D 放電モジュール(スタッドのみ) 3
36 8488-5 ノックピン 6
37 8390-50 ディスチャージマニホールド 1
38 568-343 ディスチャージマニホールドシール 3
39 4017-46 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-8 1-1/4”-8 ヘビー六角ナット付き) 12
40 ESN500 弾性止めナット 12
41 LW875 ロックワッシャー 7/8 36
42 9070004 シングルリップポニーロッドシール 3
43 9070005 ダブルリップポニーロッドシール 3
44 9060012 スプラッシュガード
  8590-6BFA

8590-6 サクションマニホールドの未使用フランジをキャップするためにブラインドフランジが利用可能 –

(8590-6BFA には 8590-6BF ブラインド フランジと 568-456 O リングが含まれます) 別冊のページを参照してください。詳細はこちら


  6278-74 6278-25 ロッド & 1200G74 ポニー用ピストン ロッド プラー
    以下の部品はサウスウェスト FB-1600 / FB-1300 油圧ライナー リテーナーと併用します。
45 1388XX ライナー 3
46 2974XX ライナーシール 3
47 8490-20 ライナー ウェアプレート / 2988 ウェアプレート ガスケットと同じものを使用してください オリジナル 3
48 8488-7 セットスクリュー 12
49 6588-22-2 ライナーナット 3



ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ

フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ボンコ F-1600 7 1/2インチ×12インチ



アイテムNO.



部品番号



説明

 数量必須
  8404-25A 流体エンドアセンブリ:(アイテムで構成されます: 3、4、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、34、35、36、38、39、41、42)
1 1376YXX ライナーPGの注文表のガイドを参照してください。 6 タイプ (G) の場合。 (Y);およびボアサイズ (XX) の場合 3
2 2930-XX ライナーシール(ウレタン部品番号 2930-XXU でもご利用いただけます) 3
3 8490-28 ライナーウェアプレート(568-443 Oリング付き) 3
4 2988 ウェアプレートとモジュールシール(ウレタン部品番号 2988U でもご利用いただけます) 6
5 XX-BYY ピストンPGの注文表のガイドを参照してください。 6 サイズ (XX) およびタイプ (YY) の場合 3
6 568-225 ピストンシール 3
7 6278-25 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッドナット 3
9 1290-2 ピストンロッド接続スタッド 3
10 6284-1 サブロッド 3
11 6274CWY ロッドクランプ(ウォータージャケット付) 3
11A 1200H30 ホース(1/2 インチ x 30 インチ、1/2 インチ オス x 3/8 インチ オス接続付き) 3
11B 1286CWYFP ロッドクランプ散水マニホールドパイプ付 3
11C 4020-29 ボルト(7/8-9 グレード 8 ボルト、ロックナット、ワッシャー付き) 6
12 1200G74 ポニーロッド 3
13 ページを参照 バルブ 6
14 ページを参照 バルブインサート 6
15 ページを参照 バルブスプリング 6
16 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
17 4488-25 バルブカバーフランジ 6
18 4588-25 スクリューグランド 6
19 4690-25A プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 20、21、22、および 23 が含まれます 6
20 P115 HP バルブ カバー プラグ ニトリル シール(ウレタン部品番号 P115U でもご利用いただけます) 6
21 4788-25R バルブガイド(ブッシュ #4700I を装備) 6
22 4700I バルブガイドインサート(ウレタン部品番号 4700IU でもご利用いただけます) 6
23 4018-18 バルブガイドネジ 12
24 4015-2 バルブカバースタッド(SW 部品番号 HHN1250-7 1 1/4"-7 ヘビー六角ナット付き) 72



フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ボンコ F-1600 7 1/2インチ×12インチ



アイテムNO.



部品番号



説明

 数量必須
25 4017-33 パワーエンドスタッド(SW 部品番号 HHN1500-8 1 1/2"-8 ヘビー六角ナット付き) 30
26 568-443 ウェアプレート「O」リング 3
27 6490-25 ライナーリテーナーフランジ 3
28 4019-51 ライナーリテーナーキャップスクリュー 36
29 6590-25 ライナーリテーナーナット 3
30 4019-61 吸引モジュールスタッド(SW 部品番号 HHN1750-8 1 3/4"-8 ヘビー六角ナット付き) 18
31 4018-19 サクションマニホールドキャップスクリュー 18
32 8590-6 サクションマニホールド 1
33 568-442 サクションマニホールド「O」リング 3
34 8404-26 吸引モジュール 3
35 8404-27 放電モジュール 3
36 8488-5 ノックピン 6
37 8376-25MOD ディスチャージマニホールド 1
38 4019-60 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4"-7 ヘビー六角ナット付き) 18
39 2988 ディスチャージマニホールドシール 3
40 6490-25P ライナーリテーナープーラー 1
41 LW875 ロックワッシャー 7/8 18
42 LW500 ロックワッシャー 1/2 12

  8590-6BFA

8590-6 サクションマニホールドの未使用フランジをキャップするためにブラインドフランジが利用可能 –

(8590-6BFA には 8590-6BF ブラインド フランジと 568-456 O リングが含まれます) 別冊のページを参照してください。詳細はこちら








サウスウェスト 7500 PSI BOMCO F-1600 ガイド 注文
ピストン ライナー ライナーシール
サイズ フェイルセーフ デュアルデュロ® 黒猫 グレイロイ® ジルコニア ゴム ウレタン
4" 76BFS 76BDD 76BBC 1376G06   2930-06 2930-06U
4 1/4" 77BFS 77BDD 77BBC 1376G07   2930-07 2930-07U
4 1/2" 78BFS 78BDD 78BBC 1376G08 1376ZIR08 2930-08 2930-08U
4 3/4インチ 79BFS 79BDD 79BBC 1376G09 1376ZIR09 2930-09 2930-09U
5" 81BFS 81BDD 81BBC 1376G1 1376ZIR1 2930-1 2930-1U
5 1/4インチ 82BFS 82BDD 82BBC 1376G2   2930-2 2930-2U
5 1/2インチ 83BFS 83BDD 83BBC 1376G3 1376ZIR3 2930-3 2930-3U
5 3/4インチ 84BFS 84BDD 84BBC 1376G4 1376ZIR4 2930-4 2930-4U
6" 85BFS 85BDD 85BBC 1376G5 1376ZIR5 2930-5 2930-5U
6 1/4" 86BFS 86BDD 86BBC 1376G6 1376ZIR6 2930-6 2930-6U
6 1/2" 87BFS 87BDD 87BBC 1376G7 1376ZIR7 2930-7 2930-7U
6 3/4インチ 88BFS 88BDD 88BBC 1376G8   2930-8 2930-8U
7" 89BFS 89BDD 89BBC 1376G9 1376ZIR9 2930-9 2930-9U
7 1/4" 91BFS 91BDD 91BBC 1376G10 1376ZIR10 2974-11 2974-11U
7 1/2" 92BFS 92BDD 92BBC 1376G11   2974-11 2974-11U

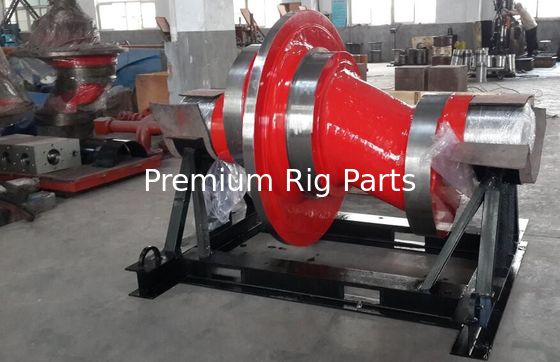

ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ





サウスウェスト 8482-25流動的な終わり

全国14-P-220用

フルイドエンドタイプ ポンプの型式 ポンプのサイズ
南西 7500 PSI ナショナル 14-P-220 9インチ×14インチ





アイテム 部品番号 説明 数量必須
  8482-25A 流体エンドアセンブリ:(アイテムで構成: 3、4、16、17、18、19、20、21、22、23、24、25、26、27、28、29、32、33、34)
1 6382G-XX ライナータイプ(G)の場合は注文表を参照してください。 (Y);およびボアサイズ (XX) の場合 3
2 2930-XX ライナーシール 3
3 8482-5 ウェアプレート 3
4 2988 ウェアプレートとモジュールシール(ウレタン部品番号 2988U でもご利用いただけます) 6
5 XX-BYY ピストン(サイズ (XX) とタイプ (YY) については、注文表のガイドを参照してください。 3
6 568-225 ピストン O リング 3
7 6282W32 ピストンロッド(弾性止めナット付) 3
8 API-4ESN ピストンロッド弾性止めナット 3
9 6282-1 サブロッド 3
10 6282CWY ロッドクランプ(10A、10B、10Cで構成)(クランプのみ、6282Cを使用) 6
10A 1200H30 ホース 3
10B 1200160 パイプ 3
10℃ 4019-77 ロッドクランプボルト 12
11 6200G82 ポニーロッド 3
12 ページを参照 バルブ 6
13 ページを参照 バルブインサート(必要な場合) 6
14 ページを参照 バルブスプリング 6
15 ページを参照 バルブシート 6
  SWTM1700 油圧シートプーラーキット一式(カタログのツールセクションを参照) 1
16 4476 ねじ付きフランジ 6
17 4597 スクリューグランド 6
18 4609-25 プラグ(バルブガイド、ブッシュ、ネジを完備) 項目 20、21、および 22 が含まれます 6
19 P119 HP バルブ カバー プラグ シール 6
20 4776R バルブガイド(ブッシュ #4700I を装備) 6
21 4700I バルブガイドブッシュ(ウレタン部品番号 4700IU でもご利用いただけます) 6
22 4016-98 バルブガイドネジ 12
23 4015-54 バルブカバースタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 84
24 4019-24 パワーエンドスタッド(SW 品番 HHN1500-6 1 1/2-6 重量六角ナット付き) 30
25 6482 ライナーリテーナーフランジ 3
26 4015-52 ライナーリテーナースタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 18
27 6582 ライナーリテーナーナット 3
28 4020-6 吸引モジュールスタッド(SW品番HHN2000-8 2-8重量六角ナット付) 18
29 4018-19 サクションマニホールドキャップスクリュー 24
30 8582 サクションマニホールド 1
31 AJO326 サクションマニホールドシール 3
32 8482-26 吸引モジュール 3
33 8482-27 放電モジュール 3
34 8488-5 ノックピン 6
35 4019-60 ディスチャージマニホールドスタッド(SW 部品番号 HHN1250-7 1 1/4-7 ヘビー六角ナット付き) 18
36 8382-25 ディスチャージマニホールド 1






ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ





A-1400-PT-A-1700PT 用ミッション「L」モジュール
流体エンドモジュールと付属品
アイテム OEM部品 ミッションパート 説明 数量
# # # 戻る: 油井インデックス
  8488-1A FEMA17ASSYSW 流体エンドモジュール完全アセンブリ。 (項目 1 ～ 27 を含む)
1 8488-1D FEMA17DISSW 放電モジュール - (項目 1、4 ～ 11、12、13 を含む) 3
2 8488-2S FEMA17SUCSW 吸引モジュール (項目 2、11、12、13、27 を含む) 3
3 6488-1 OWA17LRプレートSW ライナーリテーナープレート 3
4 4017-4 PEP68 アレンヘッドキャップスクリュー 1 1/4"-7X 3 1/2" 24
5 4016-3 OWA17DMSSW ディスチャージマニホールドスタッド 12
6   EMSF1000TRSN ナット、ディスチャージマニホールドスタッド 12
7 4016-96 OWA17PFSSW スタッド、パワーフレーム 12
8   PEP55 ナット、パワーフレームスタッド 12
9 4016-97 OWA17DSUCSSW スタッド、吐出から吸引モジュールまで 6
10   EMSF1000PFSN スタッド上用ナット 6
11 4015-2 OWA17TRSSW スタッド、ねじ付きリング 24
12   PZ789LCSN ナット、ねじ付きリングスタッド 24
13 8488-5 PEP70 ノックピン 6
14 2988 1290344 シール、吐出から吸引モジュールへ 3
15 2974-1 077170074203 シール、ウェアプレート 3
16 8488-4 PP602850 ウェアプレート 3
17 6588-1 OWA17LLNSW ライナーロックナット 3
18 P-129 07207129 バルブカバーシール 6
19 4018-88 PEP73 リテーナースクリュー、バルブカバー 12
20 4775R OWA17VGSW バルブガイド 6
21 4675-1A OWA17VCASSYSW バルブ カバー プラグ - (項目 19 ～ 22 を含む) 6
22 4700-I PZ789VGI バルブガイドブッシュ 6
23 4475 OWA17FLGSW ねじ付きフランジ 6
24 4575 OWA17CAPSW ネジ付きキャップ 6
25 80102003 10300201 サクションマニホールドガスケット 3
26 568-345 99609345 ディスチャージマニホールドガスケット 3
27 4018-70 75634382 サクションマニホールドキャップスクリュー 24
28 8488-7 PEP90 ライナーリテーナー止めネジ 9





ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ







当社の流体端部品はすべて API 7K 品質基準に従って製造されています。

以下の人気のあるポンプ モデルの部品が入手可能です。

BOMCO/エムスコ泥ポンプ：F-1300、F-1600、FB1300、FB1600、F-800、F-1000、F-500、F-350、DB-550、DA-700、FA-1600/1300、FC-2200、D-300/500、D-375、D-700、

LS ナショナルマッドポンプ：3NB-500C、3NB1000C、3NB1300C、3NB1600
イデコ泥ポンプ：T-500、T-800、T-1000、T-1300、T-1600、
ナショナルマッドポンプ：7P50、8P80、9P100、10P130、12P160、N1300、C-250、K-700、14-P-220、E-700/G-1000、K-500、K-380、K-500A/700A、C-250/350、 JWS-400、
ガードナー デンバー マッド ポンプ：PZ7、PZ8/9、PZ10/11、FK-FXK、FY-FXD、FD-FXX、FG-GXG、FG-FXG、KG-KXG、FQ-FXQ、FF-FXF、FF-FXP、

油井泥ポンプ：A-560/600-PT、A-850-PT/A-1100-PT、A-1700-PT/A-1400-PT



マッドポンプ付き：TPK1000、TPK1600、TPK2000、TPK2200

ロシアのポンプ：UNBT-950、UNB-600、8T-650、UNBT650、NBT600、UNB1180、UNB1180L、NB125、NB80、NB50、NB32



ウェザーフォード/エリス・ウィリアムズ：E-447、E-2200



ドリルメック：9T1000、12T1600、7TS600、7TS500、9T800



ルーマニア：3PN-1000、3PN-1600、3PN-2000



WIRTH、OPI、Ellis Williams、Wilson、Gaso、Skytop/Brewster 用のその他のブランドのスペアパーツ。



ミッション"L"NATIONAL 12-P-160のための新しいスタイルのモジュール,NATIONAL 12P-160 7500PSI MUD パンプ 液体端モジュールラインナー,NATIONAL 8P-80 MUD パンプ,NATIONAL 7P-50 MUD パンプ,NATIONAL 9P-100 MUD パンプ



ブリュースター ® マッドポンプ B-550 • B-750 • B-1000 • 1100T • B-1300

コンチネンタル Emsco ® マッドポンプ F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Gaso ® マッドポンプ 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Gardner Denver ® マッドポンプ

PAH・PZ-7 PZG・PZ-8 PZH・PZ-9 PZJ・PZ-10 PZK・PZ-11 PZL

Gardner Denver ® ウェルサービス TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

ガードナー デンバー ® 連続使用 GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Ideco ® マッドポンプ MM-200 • MM-300 • MM-500 • MM-500F • MM-550

イデコ ® マッドポンプ MM-550F ・ MM-700 ・ MM-700F ・ T-500

イデコ ® マッドポンプ T-500 • T-800 • T-1000 • T-1300 • T-1600

National ® J シリーズ マッドポンプ J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

National ® マッドポンプ K-280 • K-380 • K-500 • K-500A • K-700A

National ® P シリーズ マッドポンプ 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

オイルウェル ® マッドポンプ A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

オイルウェル ® マッドポンプ A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

オイルウェル ® プランジャーポンプ C-323 ～ B-558 • SA-640-50 ～ SB-644-B

OPI ® マッドポンプ 350-D • 00-DL • 700-HDL • 1000-HDL

Wheatley ® マッドポンプ 1036 • 6070 • 7024 • 7036

流体エンドモジュール

National® - オイルウェル® - コンチネンタル エムスコ® - ガードナー デンバー® - イデコ® - スカイトップ ブリュースター®

脈動減衰器

ハイドリルタイプ "K" 脈動減衰器

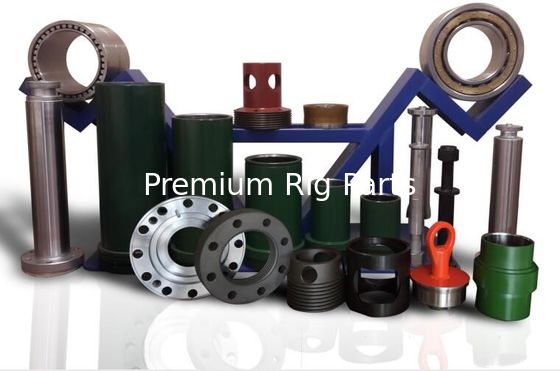

人気のあるマッドポンプのスペアパーツ





泥水ポンプのメーカーとモデルには次のものがあります。

ブルースター泥ポンプ

B-550 | B-750 | B-1000 | 1100T | B-1300

コンチネンタル Emsco 泥ポンプ

FF-FXF | FG-FXG（A～L） | FD-FXX | FC-FXX | FD-FXD | FC-FXD |会計年度-FXD

コンチネンタル Emsco 泥ポンプ

GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH

コンチネンタル Emsco 泥ポンプ

PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL

エリス・ウィリアムズ (ルコ) マッドポンプ

WW-440 | 14W-400 | 15W-600 | 9W-1000

ガソ泥ポンプ

1563年 | 1740-55 | 1844-60年 | 2010-50 | 2200-49 | 2651 | 2652

ガードナー デンバー マッド ポンプ

FF-FXF;FG-FXG;A スルー L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL



イデコ泥ポンプ

MM-200 | MM-300 | MM-500 | MM-500F | MM-550

イデコ泥ポンプ

MM-550F | MM-700 | MM-700F | T-500

イデコ泥ポンプ

T-800 | T-1000 | T-1300 | T-1600

ナショナルマッドポンプ

C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000



ナショナルマッドポンプ

K-280 | K-380 | K-500 | K-500A | K-700A



ナショナルマッドポンプ

7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160



油井泥ポンプ

6P-HD | 610-P | 212-P | 214-P | 218-P



油井泥ポンプ

350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT



油井泥ポンプ

A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT



OPI 泥ポンプ

350-D | 700-HDL | 1000-HDL



ウィートリー泥ポンプ

1036 | 6070 | 7024 | 7036



ウィルソンマッドポンプ

600 | 900





コンチネンタル エムスコ F-800 / 1000 6999-0086-02 全国 12-P-160 除隊 1292240
コンチネンタル エムスコ FB-1300 / 1600 6316-0357-00 ナショナル 12-P-160 サクション 1292243
ガードナー デンバー TEE 200PJH029B 全国 14-P-220 除隊 1295601
ガードナー デンバー PAH 200PJH029B ナショナル 14-P-220 サクション 1295604
ガードナー デンバー PZ-7/8/9 205PZL029D モジュール、WF400 TSC-SP-WF400-01
ガードナー デンバー PZ-10/11 202PZL029B モジュール、WF700 TSC-SP-WF700-01
イデコ T-800/1000 551-458 モジュール、WF1300B TSC-SP-WF1300-01
イデコ T-1000/1300 551-122-01 モジュール、WF1300C TSC-SP-WF1300-02
油井 A-850-PT / A-1100-PT 10300181 モジュール、WF1300BH TSC-SP-WF1300-03
油井 A-1400-PT / A-1700-PT 10300181 モジュール、WF1600A TSC-SP-WF700-01
全国 8-P-80 除隊 1291280 モジュール、WF1600B TSC-SP-WF1600-01
ナショナル 8-P-80 サクション 1290338 モジュール、WF1600BH TSC-SP-WF1600-02
全国 9-P-100 除隊 1293240 モジュール、WF1600L TSC-SP-WF1600-03
National 9-P-100 サクション 1290338 モジュール、WF1600LH TSC-SP-WF1600-05
全国 10-P-130 除隊 1290335 モジュール、WF1600S TSC-SP-WF1600-06
ナショナル 10-P-130 サクション 1290338 モジュール、WF2000 TSC-SP-WF2000-01
    モジュール、WF2200 TSC-SP-WF2200-01





推薦されたプロダクト
