Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214

  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
  • WH-1312 mud pump fluid end module, Cameron CMP2200 Mud Pump Schlumberger, WH-1612 mud pump, W2214 mud pump
Lugar de origem China
Marca ELLIS WILLIAMS (EWCO & LEWCO), NATIONAL, WEATHERFORD, DRILLMEC, MUD KING
Certificação API
Número do modelo BOMBA DE LAMA WH-1312
Quantidade de ordem mínima 1 peça
Preço 1 to 500 usd
Detalhes da embalagem Adequado para envio por via aérea e marítima
Tempo de entrega Em estoque
Termos de pagamento L/C, D/A, D/P, T/T, Western Union
Detalhes do produto
Uso Óleo, água, equipamento de broca Poder Elétrica, hidráulica, diesel
Pressão Bomba de lama submersível de alta pressão, baixa pressão e baixa pressão, bomba de lama de dragagem Aplicação mineração, petróleo
Estrutura Bomba de pistão combustível Diesel
Padrão ou fora do padrão Padrão Teoria Bomba de diafragma
Tipo Bomba de lama Peso 100-3700kg
Cor Azul, vermelho e assim por diante, verde, amarelo, verde ou pelo projeto do cliente Material Ferro fundido/bomba de sução de aço inoxidável da lama, liga de Chrome
Garantia 12 meses Nome do produto Bomba de lama
Cabeça Bomba de sucção de lama de 10 m OEM pode ser aceitar, aplicável
Doença Novo
Deixe um recado
Descrição de produto

Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 0

A Premium pode produzir as peças sobressalentes deELLIS WILLIAMS (EWCO e LEWCO)W-440 MUD PUMP, W-446 MUD PUMP, WH-1312 MUD PUMP, WH-1612 MUD PUMP, WH-2214 MUD PUMP, WH-2215 MUD PUMP, W-1100 MUD PUMP.




ECOC     WH-1312       6-3/4 x 12
  Linhas GASKETES de revestimento Pistões Garrafas de substituição de pistões
Tamanho Cerâmica Supremo Tribunal Garrafa Uretano Relâmpago Azul GREEN DUO Relâmpago Branco Supremo Tribunal Relâmpago Branco SUPREME
4" 7465400 5465400 7923274
4 1/4"
4 e meio. 7465450 5465450 7923274   MB44-15 1502054 12180197 12180196 15180145 15180144
4 3/4"
5" 7465500 5465500 7923265 7211011 MB50-15 1502056 12180254 12180253 15180186 15180185
5 1/4 "
5 e meio. 7465550 05465550 CV 7923263 7211005 MB54-15 1502058 12180338 12180337 15180228 15180227
5 3/4 "
6" 7465600 05465600 cv 7923261 7211004 MB60-15 1502060 12180395 12180394 15180269 15180268
6 1/4"   05465625HP       1502061   12180493 15180285 15180284
6 e meio.   05465650 CV 7923283   MB64-15 1502062 12180536 12180535 15180301 15180300
6 3/4 "
7"
7 1/4"
7 e meio.
7 3/4"
8"
          Para os pistões de relâmpago branco ligados adicione "XT" à parte verde "Duo"
Válvulas, bancos, molas e inserções   GASKETES
  Roughneck HP de pescoço rígido Supremo Tribunal     OEM Uretano Estilo L Uretano
Inserção de lâmpada de válvula branca 9700367 9700359 60152809   Cobertura da válvula 6143601
Inserção de VALVA-Uretano 9700285 9700353 60152808   Cabeça de cilindro 7916839
Insertante de válvula de borracha 9702601 N/A 60122702   Placa de uso
SEAT 9702547 9702547 61102653
PRIMAVERA 8201684 8201684 55413421
De aço inoxidável     8201820
INSERT-Uretano 9705090 9700363 62400106   Módulos OEM Missão L
INSERTOR - Borracha 9705155 N/A 62400056   Assembléia completa
Assemelhamentos de puxadores de bancos Módulo de descarga estufado
Reunião do puxador 1 M 1060 M 1060 M 1060   Módulo de sucção estufado
Cabeça de puxador 8401977 8401977 181235052   Modelo OEM em uma peça

Rodas de extensão transversal, rodas de ligação rápida, rodas autoalinhadas e rodas de pistão
Rod de cabeça cruzada Conexão rápida Montura da haste autoalinhada Flexão de barras de pónei Rodas de pistão Sub Rod Cão de cavalo Amêndoas Clamps Nozes de bastão cobertas Foca-de-cavalo
              5402052   CRN-1






Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 1



WeatherfordÉ uma das maiores empresas multinacionais de serviços de petróleo e gás natural do mundo.produção e intervenção de poços de petróleo e gás naturalCom sede na Suíça, a Weatherford opera em mais de 100 países em todo o mundo e emprega mais de 35.000 pessoas (2016).





A Weatherford oferece uma linha completa de bombas de lama de qualidade superior baseadas em
Cada bomba vem com um equipamento que permite a sua manutenção.
serviço e apoio excepcionais que só um verdadeiro fornecedor global como Weatherford pode
Quando consideramos os nossos preços competitivos e a disponibilidade de bombas
e peças, está claro que a Weatherford elevou o nível das bombas de lama.
Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 2

Todas as nossas peças são fabricadas segundo os padrões de qualidade API 7K.



As peças estão disponíveis para estes modelos populares de bombas:



Bombas de lama BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

LS Bombas de lama nacionais: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Bombas de lama Ideco: T-500, T-800, T-1000, T-1300, T-1600,


Bombas de lama nacionais: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Gardner Denver Bombas de Lodo: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

OilwellBombas de lama: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Bomba de lama Wirth: TPK1000, TPK1600, TPK2000, TPK2200



RussoBarroBombeiros: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



Weatherford/Ellis WilliamsE-447, E-2200



DrillmecBomba de lama: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



RoméniaBomba de lama: 3PN-1000, 3PN-1600, 3PN-2000



E outras peças sobressalentes para WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 3

Ponto Número da parte Descrição Quantidade Ponto Número da parte Descrição Quantidade
1 B-440343 Cobertura da válvula 2 17 B-440321 Válvula Guia, Sucção 1
2 B-440323 Eletricidade, cobertura da válvula 1 18 GB/T 3452.1 Anel O φ150x5.3 1
3 W-440.01.010 Selo, tampa da válvula 1 19 W0101 Estribo 3/4-10UNCX1 11/16 4
4 W-440.01.004 Primavera, válvula 2 20 W-440.01.008 Marcas, revestimento 1
5 W-440.01.03.00 Valve Assy ((API # 4) 2 21 W-440307-Re Liner 1
6 W-440.01.002 Assento, válvula 2 22 B-440322 Clampada de revestimento 1
7 GB/T 3452.1 O- Anelφ100x3.55 2 23 W-440.01.007 Nozes auto-bloqueáveis 1
8 D-440342 Flange de cobertura da válvula 2 24   Pistão 1
9 D-440003 Módulo de extremidade de fluido 1 25 GB/T 3452.1 Anel O φ25x3.55 1
10 W-440.01.013 Estribo 3/4-10UNCX6 2 26 B-440308 Rodas de pistão 1
11 NF2-3/4 Nozes 3/4-10UNC-2B 2 27 W0105 Nozes 9/16-12UNC 2
12 GB/T 3452.1 Anel O φ47.5x5.3 1 28 GB/T93 Máquina de lavar 14 2
13 W-440.01.011 Estribo 7/8-9UNCX4 1/2 12 29 B-440227.01 Anel de lavagem 1
14 NF2-7/8 Nozes 7/8-9UNC 12 30 W0104 Estudo 9/16-12UNCX4 2
15 B-440309 Plug, tampa do cilindro 1 31 W-440.01.006 Amêndoas 4
16 W-440.01.001 Selo, tampa do cilindro 1 32 W-440.01.005 Estudo 1 1/8-8UNX7 1/4 4





Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 3



S.O.W. 8477-25A FUNDAÇÃO DE FLUIDOS PARA GARDNER DENVER PZ-11/PZ-10



TÍPICO DE FINAL DE FLUIDO MODELO DE BOMPA Tamanho da bomba
S.O.S. 7500 PSI. GARDNER DENVER PZ11/10 6 3⁄4 X 11





Ponto de referência P/N Descrição QTY. Requerido
  8477-25A Equipamento de ensaio de fluidos:(CONSISTÊNCIA dos itens: 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39)
1

1367Y-XX

1367AY-XX

LINER(REFERÊNCIA À GUIA DE ORDEM DE TIPO (Y); E PARA O tamanho do furo (XX)

LINER 6 1⁄4 ¢ THRU 6 3⁄4 ¢

 3
2

2930-XXU**

2974-XXU**

SEAL LINER

SEAL DE LINER PARA LINERS 6 1⁄4 ¢ THRU 6 3⁄4 ¢

 3
3 8477-29 Anel de alinhamento 3
4 Outros Capa de revestimento(PROPLAÇÕES NO 8477-28) 3
5 2988U** Tela de revestimento, módulo e descarga 9
6 XX-BYY PISTÃO(REFERÊNCIA À GUIA DE ORDEM O GRANDE (XX) E O TIPO (YY) 3
7 568-225 Pisto O-RING 3
8 6278-25 Rodas de pistão(Com 1 1⁄2-8-UN ELÁSTICO STOP NUT) 3
9 API-4ESN NUT ELÁSTICO DE PARAÇÃO da haste de pistão 3
10 1290-2 STUD de ligação da vara de pistão 3
11 6279-1 Sub-ROD(TIPO DO CLAMP; TIPO DO SUB-RODE DO VÍO É PARTE N.O. 6280-1) 3
12 1277CW CLAP ROD ((CONSISTENTE DE 12A, 12B, 12C) 3
12A 1200120 Tubo de pulverização(3/8 ′′ x 12 ′′ galvanizados e roscados numa extremidade) 3
12B 4018-96 BOLT(5/8-11UN GRAUDA 8 ESPALHADO COM NOVA DE ESLAQUEIÇÃO E LAVAGEM) 6
12C 1200H30 Fusão(1/2 ′′ x 30 ′′ com 1/2 ′′ macho e 3/8 ′′ macho conexões) 3
13 1200G77 PONY ROD(TIPO DO CLAMP; TIPO DO VÍRO DE PONIA IS PARTE N.O. 1200G88) 3
14   Válvula 6
15   Inserção da válvula 6
16   Fonte da válvula 6
17   SENTADO DE VALVA 6
  SWTM1700 Kit de puxadores de bancos hidráulicos completo(Refere-se à página do catálogo de ferramentas para mais detalhes) 1
18 4488-25 Flanca da tampa da válvula 6
19 4588-25 Glándula de parafuso 6
20 4688-25 CABEÇA(COMPLETO COM GUIA DE VALVA, BUSHING E VÓUS; INCLUDE os itens 22, 23 e 24) 6
21 P115 HP VALVE COVER PLUG NITRILE SEAL(P115U SEAL DE URETANO DISPONÍVEL) 6
22 4788-25R Guia da válvula(Completar com a casca # 4700I) 6
23 4700I Apresentação de um sistema de transmissão 6
24 4018-18 Parafusos de guiamento de válvula 12
25 4015-2 Capa da válvula STUD(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 72
26 4019-46 END POWER e STUD(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 24
27 6477-25 Flanca de retenção do revestimento 3
28 4019-45 Estudo de retenção de linhas(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 24
29 6577-25 Nozes de retenção de revestimento 3
30 4019-44 Módulo de sucção STUD(Com parte SW # HHN1750-8 1 3⁄4-8 HEX NUT pesado) 18
31 4017-77 Parafusos de sução de múltiplos 24
32 8577-25 MANIFOLDO de sucção 1
33 AJO245 SEAL MANIFOLD de sucção 3
34 8477-26 Módulo de sucção 3
35 8477-27 Módulo de descarga 3
36 8488-5 PIN DOWEL 6
37 8377-27 MANIFOLDO DE DESCARGA (Para os números de série 9222 e inferiores, utilizar 8377-25 para evitar a deslocação de tubulações de descarga) 1
38 4019-45 DISCARGEM MANIFOLDO STUD(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 12



Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 5



Sul-OesteO estilo antigo. 8476-AFim do fluido

PARA NACIONAL 12-P-160



TÍPICO DE FINAL DE FLUIDO MODELO DE BOMPA Tamanho da bomba
sudoeste (estilo antigo) NACIONAL 12-P-160 7-1/2 X 12





O item. P/N Descrição QTY. Requerido
  8476-A Fim do fluidoAssociação:(CONSISTÊNCIA DO PÓSITO 3),4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34,&47)
1 1376YXX LINER (REFERÊNCIA À GUIA DE ORDEM DO TIPO (Y) E DO tamanho) (XX)) 3
2 2930-XX SEAL LINER(REFERÊNCIA À GUIA DE ORDEM DO TIPO E DO tamanho (XX)) 3
3 8476-3 Capa de revestimento 3
4 2988 Embarque de veículos a motor 6
5 XX-BYY PISTÃO(REFERÊNCIA À GUIA DE ORDEM DO GRANDE (XX) E DO TIPO (YY)) 3
6 568-225 Pisto O-RING 3
7 1286-32 Rodas de pistão(Com uma porca elástica) 3
8 API-4ESN NUT ELÁSTICO DE PARAÇÃO da haste de pistão 3
9 1286-1 Sub-ROD 3
10 1286CWY Clampada de rolamento(CONSISTÊNCIA DE 10A, 10B, 10C) (SÓ PARA CLAMP, USO 1286C) 6
10A 1200H30 Fusão(1/2 X 30 X COM 1/2 X 3/8 X CONEXÕES MÁXICOS) 3
10B 1200140 PIPE 3
10C 4018-92 Equipamento de fixação(7/8 X 5 ̊ BOLTO GRAUDA 8 COM NOVELHA DE FERRO E LAVAÇÃO) 12
11 1200G86 PONY ROD 3
12   Válvula 6
13   Inserção da válvula(Se necessário) 6
14   Fonte da válvula 6
15   SENTADO DE VALVA 6
  SWTM1700 Kit de puxadores de bancos hidráulicos completo(Refere-se à página do catálogo de ferramentas para mais detalhes)
  4476-2A METÁCULOS DE CONSTRUÇÃO DE VALVAS DE Mudança Rápida(Considerações sobre os pontos 16-23) 6
16 4476 Flancas de fios 6
17 4597 Glándula de parafuso 6
18 4676-2A CABEÇA(Completar com guia de válvula, parafusos e buchas) 6
19 P107 HP VALVE COVER PLUG SEAL 6
20 4776R Guia da válvula(Completar com a casca # 4700I) 6
21 4700I Apresentação de um sistema de transmissão 6
22 4016-98 Parafusos de guiamento de válvula 12
23 4015 a 54 Capa da válvula STUD(Com parte SW# HHN1500-6 1-1/2-6 Heavy HEX NUT) 72
24 4015-95 END POWER e STUD(Com parte SW # HHN1375-6 1-3/8 ¢ 6 HEX NUT pesado) 30
25 4017-65 Parafusos para a cabeça de travessia 18
26 6476 Flanca de retenção do revestimento 3
27 6576 Nozes de retenção de revestimento 3
28 4018-17 Módulo de sucção STUD(Com SW PARTE # HHN1750-6 1-3/4 6 HEX NUT pesado) 18
29 4018-19 Parafusos de sução de múltiplos(Com lavadora de fechadura) 24
30 Outros, de peso superior a 200 g MANIFOLDO de sucção(INTRAÇÃO FRONTE OU LATERAL) 1
31 AJO419R GASKET MANIFOLD de sucção 3
32 8476-2S Módulo de sucção(Estudado somente) 3
33 8476-1D Módulo de descarga(Estudado somente) 3
34 8488-5 PIN DOWEL 6
    Os números dos itens 35 a 46 não são mostrados intencionalmente.
47 4018-18 CONEXÃO DE DESCARGA VÍLA DE CAP(Com lavadora de fechadura) 16
48 4018-39 DISCARGEM SPACER FLANGE SOCKET HEAD CAP VRAB 16
49 8376-1 Conector de descarga 2
50 8376-2 Adaptador de descarga 2
51 8376-3 Anel de reserva 4
52 8376-4 Flanca do espaçador de descarga 2
53 2976-3 SEAL DE FLAGÃO DE DISCARGA 2
54 2976-1 Conector de descarga / embalagem do adaptador 2
55 2976-2 Conector de descarga / embalagem do adaptador 4
56 R44D GASKET de ligação de anel 2
57 4017-22 Descarga de espaçador de flanges(Com parte SW# HHN1500-6 1-1/2 ′′-6 HEX NUT pesado) 16





SOUTHWEST “NEW STYLE” 8476-4A “Fluid End”

PARA NACIONAL 12-P-160



TÍPICO DE FINAL DE FLUIDO MODELO DE BOMPA Tamanho da bomba
S.W. 5000 P.S.I. NACIONAL 12-P-160 7-1/2 X 12





Ponto de referência P/N Descrição QTY. Requerido
  8476-4A Fim do fluidoAssociação:(CONSISTÊNCIA DO PÓSITO 3),4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34,&47)

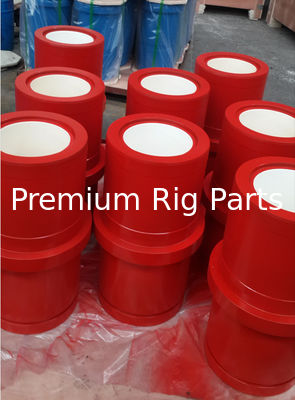

1 1376YXX LINER (REFERÊNCIA À GUIA DE ORDEM DO TIPO (Y) E DO tamanho) (XX)) 3
2 2930-XX SEAL LINER(REFERÊNCIA À GUIA DE ORDEM DO TIPO E DO tamanho (XX)) 3
3 8476-3 Capa de revestimento 3
4 2988 Embarque de veículos a motor(2988U URETANO DISPONÍVEL) 6

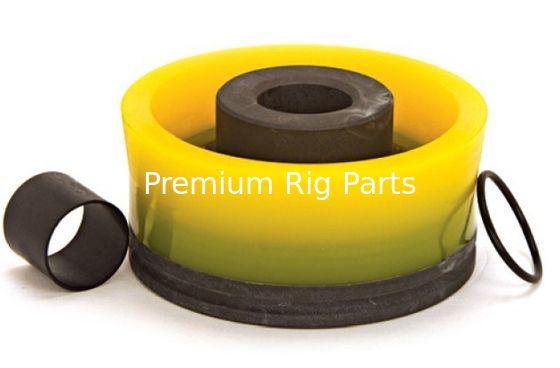

5 XX-BYY PISTÃO(REFERÊNCIA À GUIA DE ORDEM DO GRANDE (XX) E DO TIPO (YY)) 3
6 568-225 Pisto O-RING 3
7 1286-32 Rodas de pistão(Com uma porca elástica) 3
8 API-4ESN NUT ELÁSTICO DE PARAÇÃO da haste de pistão 3
9 1286-1 Sub-ROD 3
10 1286CWY Clampada de rolamento(CONSISTÊNCIA DE 10A, 10B, 10C) (SÓ PARA CLAMP, USO 1286C) 6
10A 1200H30 Fusão(1/2 X 30 X COM 1/2 X 3/8 X CONEXÕES MÁXICOS) 3
10B 1286CWYFP14 Tubo de pulverização dupla 3
10C 4020-29 Equipamento de fixação(7/8 X 5 ̊ BOLTO GRAUDA 8 COM NOVELHA DE FERRO E LAVAÇÃO) 12
11 1200G86 PONY ROD 3
12 Veja a página Válvula 6
13 Veja a página Inserção da válvula(Se necessário) 6
14 Veja a página Fonte da válvula 6
15 Veja a página SENTADO DE VALVA 6
  SWTM1700 Kit de puxadores de bancos hidráulicos completo(Refere-se à página do catálogo de ferramentas para mais detalhes)
  4476-6A METÁCULOS DE CONSTRUÇÃO DE VALVAS DE Mudança Rápida(Considerações sobre os pontos 16-23) 6
16 4476 Flancas de fios 6
17 4597 Glándula de parafuso 6
18 4676-6A CABEÇA(Completar com guia de válvula, parafusos e buchas) 6
19 P119 HP VALVE COVER PLUG SEAL 6
20 4776R Guia da válvula(Completar com a casca # 4700I) 6
21 4700I Apresentação de um sistema de transmissão(4700I URETANO DISPONÍVEL) 6
22 4016-98 Parafusos de guiamento de válvula 12
23 4015 a 54 Capa da válvula STUD(Com parte SW# HHN1500-6 1-1/2-6 Heavy HEX NUT) 72
24 4015-95 END POWER e STUD(Com parte SW # HHN1375-6 1-3/8 ¢ 6 HEX NUT pesado) 30
25 4017-65 Parafusos para a cabeça de travessia 18
26 6476 Flanca de retenção do revestimento 3
27 6576 Nozes de retenção de revestimento 3
28 4018-17 Módulo de sucção STUD(Com SW PARTE # HHN1750-6 1-3/4 6 HEX NUT pesado) 18
29 4018-19 Parafusos de sução de múltiplos(Com lavadora de fechadura) 24
30 Outros, de peso superior a 200 g MANIFOLDO de sucção(INTRAÇÃO FRONTE OU LATERAL) 1
31 AJO419R GASKET MANIFOLD de sucção 3
32 8476-6S Módulo de sucção(Estudado somente) 3
33 8476-5D Módulo de descarga(Estudado somente) 3
34 8488-5 PIN DOWEL 6
    Os números dos itens 35 a 46 não são mostrados intencionalmente.
47 4018-18 CONEXÃO DE DESCARGA VÍLA DE CAP(Com lavadora de fechadura) 16
48 4018-39 DISCARGEM SPACER FLANGE SOCKET HEAD CAP VRAB 16
49 8376-1 Conector de descarga 2
50 8376-2 Adaptador de descarga 2
51 8376-3 Anel de reserva 4
52 8376-4 Flanca do espaçador de descarga 2
53 2976-3 SEAL DE FLAGÃO DE DISCARGA 2
54 2976-1 Conector de descarga / embalagem do adaptador 2
55 2976-2 Conector de descarga / embalagem do adaptador 4
56 R44D GASKET de ligação de anel 2
57 4017-22 Descarga de espaçador de flanges(Com parte SW# HHN1500-6 1-1/2 ′′-6 HEX NUT pesado) 16
58 5000-5BFLANGE Flanco Cego 5" 1
59 9070012 PONY ROD SEAL 12
60 80491292 Proteção contra salpicos 3
61 Outros produtos de limpeza CRUZ DE Estirador Completo 1
62 Outros Só cruzamento de estiradores estudados 1





Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 6



NACIONAL

14-P-220



Ponto

PREMIUM

Número da parte



Descrição

 Qty por bomba
1 P-1295240 Módulo de descarga estufado (incluindo os itens 2 a 10) 3
2 P-1295241 Módulo de descarga, apenas 3
3 P-6300320 Noz, 2 ′′ -8 Hvy. 18
4 P-2408048 Estudo, 2 ′′ -8UNC X22 7/8 ′′ 18
5 P-6300180 Nozes, 11/8 de Hvy. 18
6 P-2408028 Rod, 1 1/8 X 6 3/8 X, descarga para bucha de revestimento 18
7 P-6300281 Nozes, 1 3/4 ̊ Hvy. 18
8 P-2408033 Estudo, 1 3/4 ̊ X 21 1/8 ̊, descarga para sucção 18
9 P-6300240 Nozes, 1 1/2 Hvy. 36
10 P-2408027 1 1/2 x 7 7/8 ′′ de topo, anel de fio 36
11 P-1295243 Módulo de sucção estufado (incluindo os itens 12-14) 3
12 P-1295244 Modulo de sucção, apenas 3
13 P-6300240 Nozes, 1 1/2 Hvy. 36
14 P-2408049 Estribo, 1 1/2 ′′ X 9 7/8 ′′ Top, anel de fio 36
15 P-1295165 Arco, revestimento 3
16 P-1295174 Retentor de vedação 6
17 P-1295172 Cobertura da válvula 6
18 Não Parafuso, ajuste de cunha 6
19 Não Noz, ajuste de cunha 6
20 Não Lavadora, parafuso de ajuste de cunha 6
21 P-1295176 Anel, com rosca 6
22 Não Montagem de cunha 6
23 P-1540163 Garrafa, tampa da válvula 6
24 P-1292140 Detentor, inserção do guia da válvula 6
25 P-1292141 Introdução, guia da válvula 6
26 P-6571620 Pin Dowell 6
27 P-1295266 Placa, desgaste 3
28 P-1295252 Conector, descarga 2
29 P-7000-307-11 Que se lixe a cabeça do Hex. 16
30 P-7619050 Máquina de lavar, fechar 16
31 P-1295253 Adaptador, conector de descarga 2
32 P-2410031-440 Embalagem, rectangular 2
33 P-2410031-438 (em inglês) Embalagem, rectangular 4
34 P-1295167 Clamps, Liner 3
35 P-7000491-10 Parafuso 7/8 X 4 1/2 ′′ Hex Hd. w/ Lock Washer 6
36 P-6309140 Nozes, 7/8 ̊ Tipo de fecho 6
37 P-1292169 Pin, pinça de revestimento 3
38 P-1295168 Conector, pinça de revestimento 3
39 P-2408015 1 1/2 ′′ x 7 1/2 ′′ 16
40 P-6300240 Amendoim, 1 1⁄2 ̊ Hvy. 16





Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 7





SOUTHWEST 8482-25Um FIM FLÚIDO

PARA NACIONAL 14-P-220

TÍPICO DE FINAL DE FLUIDO MODELO DE BOMPA Tamanho da bomba
S.O.S. 7500 PSI. NACIONAL 14-P-220 9 ¢ X 14 ¢





Ponto de referência P/N Descrição QTY. Requerido
  8482-25A Equipamento de ensaio de fluidos:(CONSISTÊNCIA dos itens: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34)
1 6382G-XX LINERREFERÊNCIA À GUIA DE ORDENAMENTO TÍPICO (G); (Y); E PARA O Tamanho do Furo (XX) 3
2 2930-XX SEAL LINER 3
3 8482-5 Capa de revestimento 3
4 2988 Embarque de veículos a motor(TAMBÉM DISPONÍVEL NA PARTE DE URETANO # 2988U) 6
5 XX-BYY PISTÃO(REFERÊNCIA À GUIA DE ORDEM) Quadro de encomendas para tamanho (XX) e tipo (YY) 3
6 568-225 Pisto O-RING 3
7 6282W32 Rodas de pistão(Com uma porca elástica) 3
8 API-4ESN NUT ELÁSTICO DE PARAÇÃO da haste de pistão 3
9 6282-1 Sub-ROD 3
10 6282CWY Clampada de rolamento(CONSISTÊNCIA DE 10A, 10B, 10C) ((PELA SÓLA CLAMPA, USO 6282C) 6
10A 1200H30 Fusão 3
10B 1200160 PIPE 3
10C 4019-77 Equipamento de fixação 12
11 6200G82 PONY ROD 3
12 Veja a página Válvula 6
13 Veja a página Inserção da válvula(Se necessário) 6
14 Veja a página Fonte da válvula 6
15 Veja a página SENTADO DE VALVA 6
  SWTM1700 Kit de puxadores de bancos hidráulicos completo(REFERÊNCIA À SECÇÃO DE INSTRUMENTOS NO CATALOGO) 1
16 4476 Flancas de fios 6
17 4597 Glándula de parafuso 6
18 4609-25 CABEÇA(COMPLETO COM GUIA DE VALVA; BUSCHING; E VÓS) INCLUEM os itens 20, 21 e 22 6
19 P119 HP VALVE COVER PLUG SEAL 6
20 4776R Guia da válvula(Completar com a casca # 4700I) 6
21 4700I Apresentação de um sistema de transmissão(TAMBÉM DISPONÍVEL NA PARTE DE URETANO# 4700UI) 6
22 4016-98 Parafusos de guiamento de válvula 12
23 4015 a 54 Capa da válvula STUD(Com parte SW# HHN1500-6 1 1⁄2-6 HEX NUT pesado) 84
24 4019-24 END POWER e STUD(Com parte SW# HHN1500-6 1 1⁄2-6 HEX NUT pesado) 30
25 6482 Flanca de retenção do revestimento 3
26 4015-52 Estudo de retenção de linhas(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 18
27 6582 Nozes de retenção de revestimento 3
28 4020-6 Módulo de sucção STUD(Com SW PART# HHN2000-8 2-8 HEX NUT pesado) 18
29 4018-19 Parafusos de sução de múltiplos 24
30 8582 MANIFOLDO de sucção 1
31 AJO326 SEAL MANIFOLD de sucção 3
32 8482-26 Módulo de sucção 3
33 8482-27 Módulo de descarga 3
34 8488-5 PIN DOWEL 6
35 4019-60 DISCARGEM MANIFOLDO STUD(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 18
36 8382-25 Manifold de descarga 1



Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 8





SOUTHWEST 8482-25Um FIM FLÚIDO

PARA NACIONAL 14-P-220

TÍPICO DE FINAL DE FLUIDO MODELO DE BOMPA Tamanho da bomba
S.O.S. 7500 PSI. NACIONAL 14-P-220 9 ¢ X 14 ¢





Ponto de referência P/N Descrição QTY. Requerido
  8482-25A Equipamento de ensaio de fluidos:(CONSISTÊNCIA dos itens: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34)
1 6382G-XX LINERREFERÊNCIA À GUIA DE ORDENAMENTO TÍPICO (G); (Y); E PARA O Tamanho do Furo (XX) 3
2 2930-XX SEAL LINER 3
3 8482-5 Capa de revestimento 3
4 2988 Embarque de veículos a motor(TAMBÉM DISPONÍVEL NA PARTE DE URETANO # 2988U) 6
5 XX-BYY PISTÃO(REFERÊNCIA À GUIA DE ORDEM) Quadro de encomendas para tamanho (XX) e tipo (YY) 3
6 568-225 Pisto O-RING 3
7 6282W32 Rodas de pistão(Com uma porca elástica) 3
8 API-4ESN NUT ELÁSTICO DE PARAÇÃO da haste de pistão 3
9 6282-1 Sub-ROD 3
10 6282CWY Clampada de rolamento(CONSISTÊNCIA DE 10A, 10B, 10C) ((PELA SÓLA CLAMPA, USO 6282C) 6
10A 1200H30 Fusão 3
10B 1200160 PIPE 3
10C 4019-77 Equipamento de fixação 12
11 6200G82 PONY ROD 3
12 Veja a página Válvula 6
13 Veja a página Inserção da válvula(Se necessário) 6
14 Veja a página Fonte da válvula 6
15 Veja a página SENTADO DE VALVA 6
  SWTM1700 Kit de puxadores de bancos hidráulicos completo(REFERÊNCIA À SECÇÃO DE INSTRUMENTOS NO CATALOGO) 1
16 4476 Flancas de fios 6
17 4597 Glándula de parafuso 6
18 4609-25 CABEÇA(COMPLETO COM GUIA DE VALVA; BUSCHING; E VÓS) INCLUEM os itens 20, 21 e 22 6
19 P119 HP VALVE COVER PLUG SEAL 6
20 4776R Guia da válvula(Completar com a casca # 4700I) 6
21 4700I Apresentação de um sistema de transmissão(TAMBÉM DISPONÍVEL NA PARTE DE URETANO# 4700UI) 6
22 4016-98 Parafusos de guiamento de válvula 12
23 4015 a 54 Capa da válvula STUD(Com parte SW# HHN1500-6 1 1⁄2-6 HEX NUT pesado) 84
24 4019-24 END POWER e STUD(Com parte SW# HHN1500-6 1 1⁄2-6 HEX NUT pesado) 30
25 6482 Flanca de retenção do revestimento 3
26 4015-52 Estudo de retenção de linhas(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 18
27 6582 Nozes de retenção de revestimento 3
28 4020-6 Módulo de sucção STUD(Com SW PART# HHN2000-8 2-8 HEX NUT pesado) 18
29 4018-19 Parafusos de sução de múltiplos 24
30 8582 MANIFOLDO de sucção 1
31 AJO326 SEAL MANIFOLD de sucção 3
32 8482-26 Módulo de sucção 3
33 8482-27 Módulo de descarga 3
34 8488-5 PIN DOWEL 6
35 4019-60 DISCARGEM MANIFOLDO STUD(Com parte SW # HHN1250-7 1 1⁄4-7 HEX NUT pesado) 18
36 8382-25 Manifold de descarga 1





Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 9



As peças estão disponíveis para estes modelos populares de bombas:

Bombas de lama BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

LS Bombas de lama nacionais: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600



Bombas de lama Ideco: T-500, T-800, T-1000, T-1300, T-1600,



Bombas de lama nacionais: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,



Gardner Denver Bombas de Lodo: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

OilwellBombas de lama: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Bomba de lama Wirth: TPK1000, TPK1600, TPK2000, TPK2200



RussoBarroBombeiros: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



Weatherford/Ellis WilliamsE-447, E-2200



DrillmecBomba de lama: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



RoméniaBomba de lama: 3PN-1000, 3PN-1600, 3PN-2000



E outras peças sobressalentes para WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 10



1"Tamanho do plunger 3.38" - 4.00 "Parte da válvula n.o P107185 Parte do assento n.o P107802

Insira a parte n.o P107186 Primavera

2"Plungeur size 4.50" Parte da válvula n.o P107181 Parte do assento n.o P107180

Insira a parte n.o P107182 Primavera

3"Tamanho do plunger 5.00 - 6.00" Parte da válvula n.o P107188 Parte do assento n.o P107187

Insira o número de parte P107189 Spring4P102382

SPM2000

1"Plugão tamanho 3,75" "Plugão parte número 3P103887

2"Plunger tamanho 4,00" parte de mergulho n.o 3P100339

3"Plugão tamanho 4,50" Parte de mergulho 3P100654

4"Tamanho do plunger" 5.00 "Plunger Part No 3P100233

5"Tamanho do plunger" 5.50 Parte de plunger n.o 3P107060

6"Tamanho do plunger" 5,75 "Plantão número 3P107061

7"Plunge size 6.00 plunge part no 3P107062"

SPM

TWS 250 Plunger Tamanho 1,75"-3" 3,25"-4"

TWS 400 Plunger Tamanho 2.50 "-3" 3.50 "-4.50 ′′

TWS 500LW-600 Plunger Tamanho 2.75 " 3 "-4.75 "

TWS 600S Plunger Tamanho 2.50 "-3" 3.50 "-4.50 "

TWS 900 Plunger Tamanho 3,50 "-4"

TWS 1250LW Plunger Tamanho 4"

OPI880 Plunger tamanho 3,75" 4,00 4.5 5.0¢ 5,50 ¢ 5,75 ¢ 6,0 ¢

TWS1000LW,TWS1300

Plunger tamanho 3,75" 4,00 4.5 5.0¥ 5,50 ¥ 5,75 ¥ 6,0 ¥ 6,5 ¥ 6,75 ¥

TWS1600 Plunger Tamanho 3,5 ¢ 3,75 ¢ 4,0 ¢ 4,50 ¢ 5,0 ¢ 5,5 ¢ 5,75 ¢ 6,0 ¢

TWS1800 Plunger Tamanho 3,5 ¢ 3,75 ¢ 4,0 ¢ 4,5 ¢ 5,0 ¢ 5,50 ¢ 5,75 ¢ 6,0 ¢

TWS2250 Plunger Tamanho 3.75 4.0 4.5 5.0 5.0 5.50 5.75 6.0 6.5

QWS 2000 Plunger Tamanho 3,75 ¥ 4,0 ¥ 4,5 ¥ 5,0 ¥ 5,50 ¥ 5,75 ¥ 6,0 ¥ 6,5 ¥

QWS 2500 Plunger Tamanho 3.75 4.0 4.5 5.0 5.50 5.75 6.0 6.5

5.50 ∙ 5.75 ∙ 6.0 ∙

TWS2250 Plunger Tamanho 3.75 4.0 4.5 5.0 5.0 5.50 5.75 6.0 6.5

QWS 2000 Plunger Tamanho 3,75 ¥ 4,0 ¥ 4,5 ¥ 5,0 ¥ 5,50 ¥ 5,75 ¥ 6,0 ¥ 6,5 ¥

QWS 2500 Plunger Tamanho 3.75 ¥ 4.0 ¥ 4.5 ¥ 5.0 ¥ 5.50 ¥ 5.75 ¥ 6.0 ¥ 6.5



Módulo da extremidade fluida da bomba de lama WH-1312, Bomba de lama Cameron CMP2200 Schlumberger, Bomba de lama WH-1612, Bomba de lama W2214 6



Brewster ® Bombas de lama B-550 • B-750 • B-1000 • 1100T • B-1300

Continental Emsco ® Bombas de lama F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Gaso ® Bomba de Lodo 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Gardner Denver ® Bombas de lama

PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ

Gardner Denver ® Serviço de Poços TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

Gardner Denver ® Contínua GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Ideco ® Bombas de lama MM-200 • MM-300 • MM-500 • MM-500F • MM-550

Ideco ® Bombas de lama MM-550F • MM-700 • MM-700F • T-500

Ideco ® Bombas de lama T-500 • T-800 • T-1000 • T-1300 • T-1600

National ® Série J bombas de lama J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

National ® Mud Pumps K-280 • K-380 • K-500 • K-500A • K-700A

National ® Série P bombas de lama 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

Oilwell ® Bombas de lama A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

Oilwell ® Bombas de lama A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

Oilwell ® Bombas de pistão C-323 a B-558 • SA-640-50 a SB-644-B

OPI ® Bombas de lama 350-D • 00-DL • 700-HDL • 1000-HDL

Wheatley ® Bombas de lama 1036 • 6070 • 7024 • 7036

Módulos de extremo de fluido

National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®

Amplicador de pulsação

Dampador de pulsação tipo "K" Hydril

Peças de reposição populares para bombas de lama





Os fabricantes e modelos de bombas de lama incluem:

Bombas de lama de cervejaria

B-550 B-750 B-1000 1100T B-1300

Bombas de lama Continental Emsco

FF-FXF. FG-FXG. FD-FXX. FC-FXX. FD-FXD.

Bombas de lama Continental Emsco

GP-GXP. GR-GXP. GP-GXR. GR-GXR. PA-8...

Bombas de lama Continental Emsco

PJ8 PZ7 PZ8 PZ9 PZ10 PZ11 PXL

Ellis Williams (Luko) Bombas de lama

WW-440 14W-400 15W-600 9W-1000

Bomba de lama de gás

1563 1740-55 1844-60 2010-50 2200-49 2651 2652

Gardner Denver Bombas de Lodo

FF-FXF;FG-FXG;A através de L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL



Bombas de lama Ideco

MM-200. MM-300. MM-500. MM-500F.

Bombas de lama Ideco

MM-550F. MM-700. MM-700F.

Bombas de lama Ideco

T-800 T-1000 T-1300 T-1600

Bombas de lama nacionais

C-150, C-250, C-350, E-500, E-700, G-700, G-1000.



Bombas de lama nacionais

K-280 K-380 K-500 K-500A



Bombas de lama nacionais

7P-50 8P-80 9P-100 10P-130 12P-160



Bombas de lama de poços de petróleo

6P-HD 610-P 212-P



Bombas de lama de poços de petróleo

350-PT. 560-PT. A-560-PT. 850-PT. A-850-PT.



Bombas de lama de poços de petróleo

A-1100-PT. A-1400-PT.



Bombas de lama OPI

350-D. 700-HDL. 1000-HDL.



Bombas de lama de Wheatley

1036 6070 7024 7036



Bombas de lama Wilson

600. 900
