EWCO-LEWCO W-446 Модуль концовки жидкости для грязевых насосов, облицовки, поршны, клапаны, EWCO-LEWCO W-440 Концовка концовки жидкости для грязевых насосов, облицовка грязевых насосов E-1600
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | ELLIS WILLIAMS (EWCO & LEWCO), WEATHERFORD, Southwest, Drillmec, Gardner Denver |
| Сертификация | API |
| Номер модели | W-446 ГРЯЗЕВОЙ НАСОС |
| Количество мин заказа | 1 шт. |
| Цена | 1 to 500 usd |
| Упаковывая детали | Подходит для перевозки воздушным и морским транспортом |
| Время доставки | В наличии |
| Условия оплаты | LC, D/A, D/P, T/T, Western Union |
| Поставка способности | 3000 штук в месяц |
Подробная информация о продукте
| Использование | Нефть, вода, буровая установка | Власть | Электрический, гидравлический |
|---|---|---|---|
| Давление | Высокое давление, низкое давление, низкое давление подводный грязевой насос песчаный дноуглубительны | Приложение | горнодобывающая промышленность, нефть |
| Структура | Поршневой насос | Топливо | Дизельное, электрическое. |
| Стандартный или нестандартный | Стандартный | Теория | Мембранный насос |
| Тип | Грязный насос | масса | 100-3700 кг |
| Цвет | синий, красный и т.д., зеленый или по дизайну заказчика | Материал | Отливка грязи из чугуна/нержавеющей стали,хромный сплав, алюминиевый пластик из нержавеющей стали и |
| Гарантия | 12 месяцев | Название продукта | Грязный насос |
| Голова | 10 м насос для всасывания грязи | OEM | может быть принято, применимо |
| Состояние | Новый |
Характер продукции

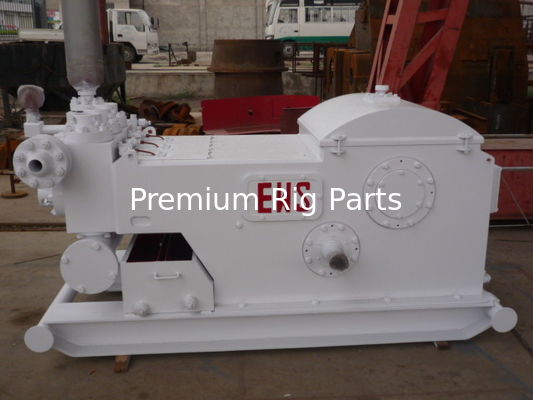

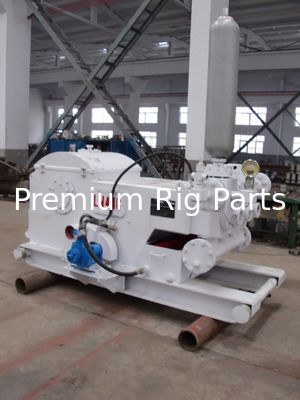

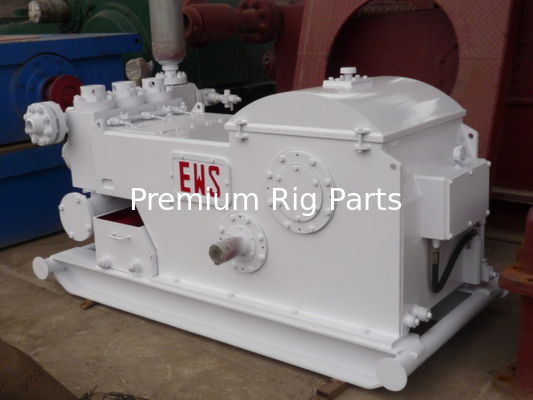

EWS446 Грязевой насосТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Номинальная входная мощность 328 кВт (440 л.с.)
Номинальный ход 320 ход/мин (320 об/мин)
Ход 152,4 мм (6 дюймов)
Передаточное число 4,578:1
Макс. рабочее давление 35 МПа
Клапанная камера Valve-Over API 4#
Макс. диаметр вкладыша. 6″
Макс. Давление бурового раствора в хвостовике (160 ходов в минуту) 16,9 МПа
Диам. всасывающего коллектора, фланец 6 дюймов (150#)
Диам. выпускного коллектора 3″(900#) Фланец
Диам. вал-шестерня 95,25 мм (3,75 дюйма)
Ключ 22,174х15,9мм
Размер: (без базы в комплекте), 2479X1219X1103 мм.
Насос имеет компактную конструкцию, небольшой объем, легкий вес, встроенную зубчатую пару «елочка», большой передаваемый крутящий момент и плавный ход. Коленчатый вал сваривается и имеет легкий вес без освобождения.
W446 Грязевой насосНасос Triplex одностороннего действия может широко использоваться при эксплуатации нефтяных месторождений. Размер хвостовика от 31/4" до 6" является более подходящей поршневой конструкцией для операций капитального ремонта и бурения низких скважин, тогда как конструкция плунжера для хвостовика размером от 2---3-1/4" предназначена для работы под высоким давлением.
СИЛОВЫЕ КОНЦЕВЫЕ ЧАСТИ
Стенд для насосаИзготовлен из стальных пластин методом сварки. Кроме того, поскольку для устранения внутреннего напряжения применяется отжиг после сварки, его прочность высока, а сталь хорошая. Кроме того, конструкция усиливающей пластины используется в корпусе подшипника коленчатого вала и корпусе главного подшипника, поэтому его прочность высока, а сталь хорошая.
Коленчатый валИзготовлен из сбалансированных поковок, поэтому он легкий по весу и работает плавно, без какой-либо вибрации.
Вал-шестерняИзготовлен из поковок из легированной стали, а шестерня в целом установлена с зубчатой поверхностью средней твердости на валу.
Крестовая головкаИзготовлен из ковкого чугуна цельной отливкой, что делает его износостойким. Направляющая пластина имеет конструкцию с верхним и нижним расположением, что позволяет регулировать концентричность с помощью прокладки в верхней или нижней прокладке.
Гидравлический цилиндрИзготовлен из легированной стали, отлитой прямоточным способом, имеет небольшой объем и высокую объемную эффективность. Кроме того, поверхность цилиндра обработана химическим никелированием для повышения его износостойкости.

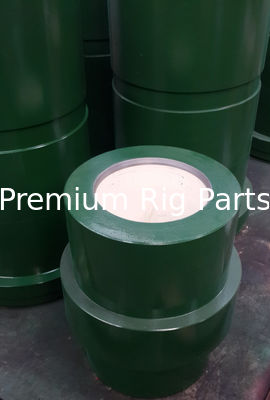

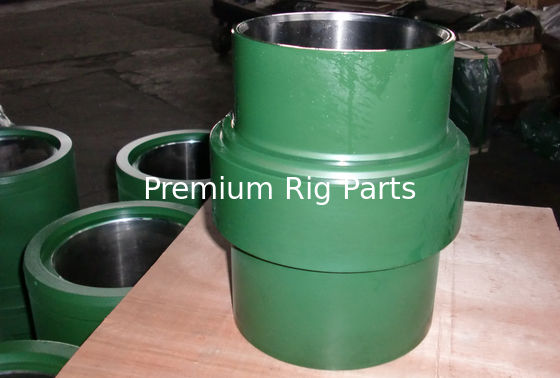

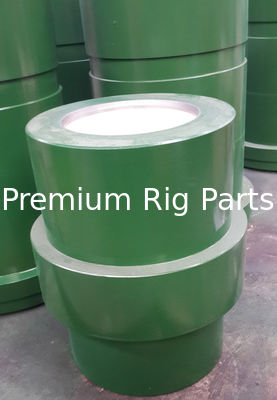

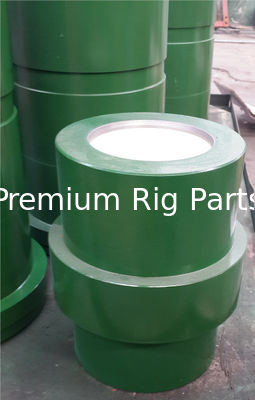

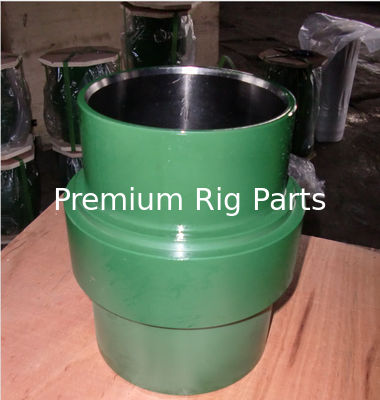

Гильзы цилиндровНасосы модели 446 имеют одинаковый внешний диаметр. Эффект крепления достигается за счет прижима крышки прямоугольной гильзы цилиндра и болта, прижимающего гидроцилиндр. Уплотнение между гильзой цилиндра и гидроцилиндром достигается за счет прямоугольного резинового коврика.
В системе смазки, применяется принудительная смазка. Шестеренчатый масляный насос, установленный в масляном баке, подает масло под давлением через смазочные линии в направляющую пластину траверсы и на все валы для обеспечения принудительной смазки и охлаждения.
| ЭВКО | W-446 | 6 х 6 | ||||||||

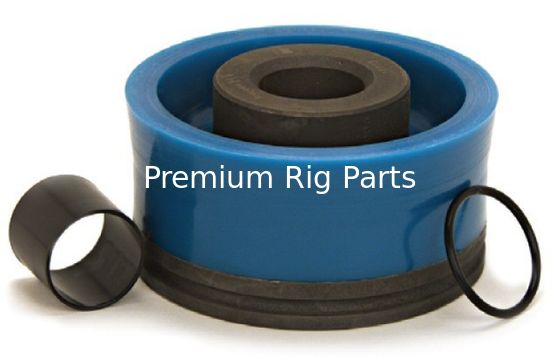

| ЛАЙНЕРЫ | ПРОКЛАДКИ ЛАЙНЕРА | ПОРШНИ | ЗАМЕНА ПОРШНЕЙ РЕЗИНЫ | |||||||
| РАЗМЕР | КЕРАМИКА | ВЕРХОВНЫЙ | РЕЗИНА | УРЕТАН | СИНЯЯ МОЛНИЯ | ЗЕЛЕНЫЙ ДУЭТ | БЕЛАЯ МОЛНИЯ | ВЕРХОВНЫЙ | БЕЛАЯ МОЛНИЯ | ВЕРХОВНЫЙ |
| 4" | 7562400 | 5562400 | 7916537 | МБ40-15 | 1502052 | 12180170 | 15180102 | |||
| 4 1/4 дюйма | ||||||||||
| 4 1/2 дюйма | 7562450 | 5562450 | 7916537 | МБ44-15 | 1502054 | 12180197 | 12180196 | 15180145 | 15180144 | |
| 4 3/4 дюйма | ||||||||||
| 5 дюймов | 7562500 | 5562500 | 7916537 | МБ50-15 | 1502056 | 12180254 | 12180253 | 15180186 | 15180185 | |
| 5 1/4 дюйма | ||||||||||
| 5 1/2" | 7562550 | 5562550 | 7916537 | МБ54-15 | 1502058 | 12180338 | 12180337 | 15180228 | 15180227 | |
| 5 3/4 дюйма | ||||||||||
| 6 дюймов | 7562600 | 5562600 | 7916537 | МБ60-15 | 1502060 | 12180395 | 12180394 | 15180269 | 15180268 | |
| 6 1/4 дюйма | ||||||||||
| 6 1/2" | ||||||||||
| 6 3/4 дюйма | ||||||||||
| 7 дюймов | ||||||||||
| 7 1/4 дюйма | ||||||||||
| 7 1/2" | ||||||||||
| 7 3/4 дюйма | ||||||||||
| 8 дюймов | ||||||||||
| Для приклеенных поршней White Lightning добавьте «XT» к номеру детали Green Duo. | ||||||||||
| КЛАПАНЫ, СЕДЛА, ПРУЖИНЫ И ВСТАВКИ | ПРОКЛАДКИ | |||||||||
| ГЛУБОШЕЕ | ГЛУБОШЕЕ HP | ВЕРХОВНЫЙ | OEM | УРЕТАН | Л СТИЛЬ | УРЕТАН | ||||
| VALVE-Белая вставка-молния | Н/Д | Крышка клапана | 7916826 | |||||||
| КЛАПАН-уретановая вставка | 9700099 | 60152949 | Головка цилиндра | 7916830 | ||||||
| КЛАПАН-Резиновая вставка | Н/Д | Н/Д | Уплотнение пробки | |||||||
| СИДЕНЬЕ | 80130248 | 61103008 | ||||||||
| ВЕСНА | 55213417 | |||||||||
| ВЕСНА-Нержавеющая сталь | 55403067 | |||||||||
| ВСТАВКА-Уретан | 9705058 | 62400114 | МОДУЛИ | OEM | МИССИЯ Л | |||||
| ВСТАВКА-Резина | Н/Д | Н/Д | Полная сборка | |||||||
| СЪЕМНИК СИДЕНЬЯ В СБОРЕ | Разгрузочный модуль с шипами | |||||||||
| Съемник в сборе 1 | М 1100 | М 1100 | Модуль всасывания с шипами | |||||||
| Головка съемника | 181235003 | 181240110 | Цельный OEM-стиль с шипами | |||||||
| Удлинительные стержни крейцкопфов, стержни быстрого соединения, сборки самовыравнивающихся стержней и поршневые штоки | ||||||||||
| Крейцкопфный стержень | Быстрое подключение | Самовыравнивающийся стержень в сборе | Пони Род Баффл | Поршневой шток | Под стержень | Шпилька | Стержень Гайка | Зажим | Покрытая стержневая гайка | Пони Род Тюлень |
| 2404339 | 5402052 | ЦРН-1 | ||||||||
Уэтерфорд— одна из крупнейших в мире транснациональных сервисных компаний в области нефти и природного газа. Компания предоставляет продукты и услуги для бурения, оценки, заканчивания, добычи и ремонта нефтяных и газовых скважин, а также строительства и ввода в эксплуатацию трубопроводов. Компания Weatherford со штаб-квартирой в Швейцарии работает более чем в 100 странах мира, в ней работает более 35 000 человек (2016 г.).
Weatherford предлагает полную линейку буровых насосов премиум-качества, основанных на проверенных и
простые в обслуживании конструкции, принятые во всем мире. Каждый насос поставляется с
исключительное обслуживание и поддержка, которую может предоставить только такой глобальный поставщик, как Weatherford.
обещать. Если учесть наши конкурентоспособные цены и наличие готовых насосов.
и запасные части, очевидно, что Weatherford подняла планку для грязевых насосов.
Все наши детали проточной части изготовлены в соответствии со стандартами качества API 7K.
В наличии имеются запчасти для следующих популярных моделей насосов:
Буровые насосы BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, Д-375, Д-700,
Грязевые насосы LS National: 3НБ-500С, 3НБ1000С, 3НБ1300С, 3НБ1600
Грязевые насосы Ideco: Т-500, Т-800, Т-1000, Т-1300, Т-1600,
Национальные буровые насосы: 7П50, 8П80, 9П100, 10П130, 12П160, Н1300, С-250, К-700, 14-П-220, Э-700/Г-1000, К-500, К-380, К-500А/700А, С-250/350, JWS-400,
Грязевые насосы Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
ОйлвеллГрязевые насосы: А-560/600-ПТ, А-850-ПТ/А-1100-ПТ, А-1700-ПТ/А-1400-ПТ
Вирт буровой насос: ТПК1000, ТПК1600, ТПК 2000, ТПК2200
РусскийГрязьНасосы: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
УЭЗЕРФОРД/Эллис Уильямс: Е-447, Е-2200
ДриллмекГрязевой насос: 9Т1000, 12Т1600, 7ТС600, 7ТС500, 9Т800
РумынияГрязевой насос: 3ПН-1000, 3ПН-1600, 3ПН-2000
И другие фирменные запчасти для WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
| Элемент | Номер детали | Описание | Кол-во | Элемент | Номер детали | Описание | Кол-во |
| 1 | Б-440343 | Крышка клапана | 2 | 17 | Б-440321 | Направляющая клапана, всасывание | 1 |
| 2 | Б-440323 | Пробка, крышка клапана | 1 | 18 | ГБ/Т 3452,1 | Уплотнительное кольцо φ150x5,3 | 1 |
| 3 | Ш-440.01.010 | Уплотнение, крышка клапана | 1 | 19 | W0101 | Шпилька 3/4-10UNCX1 11/16 | 4 |
| 4 | Ш-440.01.004 | Пружина, Клапан | 2 | 20 | Ш-440.01.008 | Уплотнение, вкладыш | 1 |
| 5 | W-440.01.03.00 | Клапан в сборе (API № 4) | 2 | 21 | W-440307-Ре | Лайнер | 1 |
| 6 | Ш-440.01.002 | Седло, Клапан | 2 | 22 | Б-440322 | Зажим для вкладыша | 1 |
| 7 | ГБ/Т 3452,1 | Уплотнительное кольцо φ100x3,55 | 2 | 23 | Ш-440.01.007 | Самоконтрящаяся гайка | 1 |
| 8 | D-440342 | Фланец крышки клапана | 2 | 24 | Поршень | 1 | |
| 9 | Д-440003 | Модуль жидкостной части | 1 | 25 | ГБ/Т 3452,1 | Уплотнительное кольцо φ25x3,55 | 1 |
| 10 | Ш-440.01.013 | Шпилька 3/4-10UNCX6 | 2 | 26 | Б-440308 | Поршневой шток | 1 |
| 11 | НФ2-3/4 | Гайка 3/4-10UNC-2B | 2 | 27 | W0105 | Гайка 9/16-12UNC | 2 |
| 12 | ГБ/Т 3452,1 | Уплотнительное кольцо φ47,5x5,3 | 1 | 28 | ГБ/Т93 | Шайба 14 | 2 |
| 13 | Ш-440.01.011 | Шпилька 7/8-9UNCX4 1/2 | 12 | 29 | Б-440227.01 | Шайба Кольцо | 1 |
| 14 | НФ2-7/8 | Гайка 7/8-9UNC | 12 | 30 | W0104 | Шпилька 9/16-12UNCX4 | 2 |
| 15 | Б-440309 | Заглушка, крышка цилиндра | 1 | 31 | Ш-440.01.006 | Гайка 1 1/8-8UN | 4 |
| 16 | W-440.01.001 | Уплотнение крышки цилиндра | 1 | 32 | Ш-440.01.005 | Шпилька 1 1/8-8UNX7 1/4 | 4 |

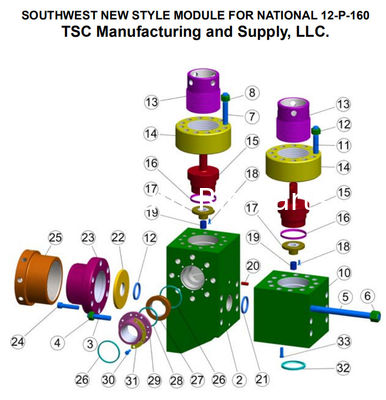

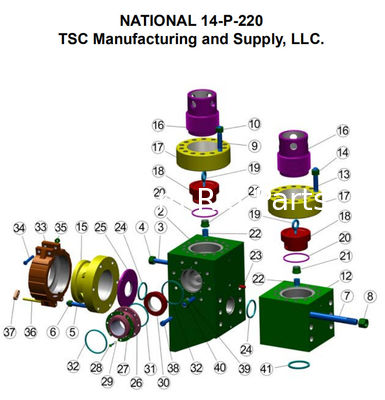

| ЭЛЕМЕНТ | НОМЕР ДЕТАЛИ | ОПИСАНИЕ | КОЛ-ВО/НАСОС |
| ТС-6316-0325-00 | МОДУЛЬ ЖИДКОСТНОЙ ГОЛОВКИ ПОЛНАЯ СБОРКА (ВКЛЮЧАЕТ поз. 2-24, 26-29) | 3 | |
| 1 | ТС-6316-0357-00 | ЖИДКОСТОРОННИЙ МОДУЛЬ С ШПИЛЬКАМИ (ВКЛЮЧАЕТ поз. 2-9) | 3 |
| 2 | ТС-6316-0356-00 | ТОЛЬКО МОДУЛЬ С ЖИДКОСТЬЮ (НЕИЗУЧЕННЫЙ) | 3 |
| 3 | ТС-7507-2013-00 | ШПИЛЬКА, МОДУЛЬ К ЗАЖИМУ ВЛАЙНЕРА | 36 |
| 4 | ТС-7601-0610-18 | ГАЙКА ШПИЛЬКИ ЗАЖИМА ЛАЙНЕРА | 36 |
| 5 | ТС-7507-2201-00 | ШПИЛЬКА СИЛОВОЙ РАМЫ | 18 |
| 6 | ТС-7507-2210-00 | ШПИЛЬКА, МОДУЛЬ К ЦИЛИНДРУ | 18 |
| 7 | ТС-7601-0630-17 | ГАЙКА (ДЛЯ ВЫШЕ) | 48 |
| 8 | ТС-7507-2108-00 | ШПИЛЬКА, МОДУЛЬ НА ДИСК. КОЛЛЕКТОР | 12 |
| 9 | ТС-7601-0630-24 | ГАЙКА (ДЛЯ ВЫШЕ) | 12 |
| 10 | ТС-6316-0354-00 | НАПРАВЛЯЮЩАЯ НИЖНЕГО КЛАПАНА (СО ВТУЛКОЙ) | 3 |
| 11 | ТС-6316-0096-00 | ВТУЛКА НИЖНЕЙ НАПРАВЛЯЮЩЕЙ КЛАПАНА | 3 |
| 12 | ТС-6316-0360-00 | ЗАМОК, НИЖНЯЯ НАПРАВЛЯЮЩАЯ КЛАПАНА | 3 |
| 13 | ТС-6316-0363-00 | ВЫРАВНИВАТЕЛЬНОЕ КОЛЬЦО | 3 |
| 14 | ТС-6316-0369-00 | ПРОКЛАДКА, УПЛОТНЕНИЕ ГОЛОВКИ (G-801) | 3 |
| 15 | ТС-6316-0364-00 | ПРОБКА ГОЛОВКИ ЦИЛИНДРА | 3 |
| 16 | ТС-6316-0361-00 | КОЛЬЦО, ГОЛОВКА ЦИЛИНДРА С РЕЗЬБОЙ | 3 |
| 17 | ТС-6316-0362-00 | КРЫШКА, ГОЛОВКА ЦИЛИНДРА С РЕЗЬБОЙ | 3 |
| 18 | ТС-6316-0092-00 | ПРОКЛАДКА КЛАПАНОВОЙ КРЫШКИ (G-741) | 3 |
| 19 | ТС-7501-0051-00 | ВИНТ, ФИКСАТОР (ВЕРХНИЙ) | 12 |
| 20 | ТС-6397-0603-00 | ПЛАСТИНА, ФИКСАТОР (ВЕРХНИЙ) | 3 |
| 21 | ТС-6397-0575-00 | НАПРАВЛЯЮЩАЯ ВЕРХНЕГО КЛАПАН | 3 |
| 22 | ТС-6316-0039-00 | КРЫШКА КЛАПАНА | 3 |
| 23 | ТС-6316-0373-00 | ПРОКЛАДКА ИЗНОСНОЙ ПЛАСТИНЫ (G-800) | 3 |
| 24 | ТС-6316-0365-00 | ПЛАСТИНА, ИЗНОС | 3 |
| 25 | ТС-6316-0373-00 | ПРОКЛАДКА, ЛАЙНЕР (G-800) | 3 |
| 26 | ТС-6316-0366-00 | КОЛЬЦО, ВКЛАДЫШ С РЕЗЬБОЙ | 3 |
| 27 | ТС-6316-0367-00 | ЛАЙНЕР ЛОК | 3 |
| 28 | ТС-7602-1600-25 | ПРОКЛАДКА, ВЫПУСКНОЙ КОЛЛЕКТОР | 3 |
| 29 | ТС-7602-1600-61 | ПРОКЛАДКА ВСАСЫВАЮЩЕГО КОЛЛЕКТОРА | 3 |
| 30 | TMFB6-СТУДСЕТ | НАБОР ШПИЛЬК И ГАЙК FB-1300/1600 (ВХОДИТ 12 ШТ TS-7507-2013-00, 12 ШТ TS-7601-0610-18, 6 ШТ TS-7507-2201-00, 6 ШТ TS-7507-2210-00, 16 ШТ ТС-7601-0630-17, 4 шт ТС-7507-2108-00, 4 шт ТС-7601-0630-24) | 3 |
| 31 | TMFB6-КОМПЛЕКТ УПЛОТНЕНИЙ | КОМПЛЕКТ УПЛОТНЕНИЙ МОДУЛЯ FB-1300/1600 (ВХОДИТ ОДИН G-800, ОДИН G-741, ОДИН G-801, ОДИН TS-7602-1600-25, ОДИН TS-7602-1600-61) | 3 |
| МОДУЛЬ MISSION «L» ДЛЯ GARDNER DENVER PZ-10/PZ-11 МОДУЛЬ ЖИДКОСТЬЮ И АКСЕССУАРЫ | ||||
| ЭЛЕМЕНТ # | № ПО ЧАСТИ | МИССИЯ ЧАСТЬ № | ОПИСАНИЕ | КОЛ-ВО НА НАСОС |
| FEMPZ1011ASSYSW | МОДУЛЬ ЖИДКОСТНОЙ ГОЛОВКИ ПОЛНАЯ СБОРКА (ВКЛЮЧАЕТ поз.: 1–26) | 3 | ||
| 1 | 8477-1Д | ФЕМПЗ1011ДИССВ | МОДУЛЬ ВЫПУСКНОЙ С ШПИЛЬКАМИ (ВКЛЮЧАЕТ поз. 1, 3–13) | 3 |
| 2 | 8477-2С | FEMPZ1011SUCSW | МОДУЛЬ ВСАСЫВАЮЩИЙ С КИПАМИ - (ВКЛЮЧАЕТ ПОЗ. 2, 5-6) | 3 |
| 3 | 4016-97 | OWA17DSUCSSW | ШПИЛЬКА, ВЫПУСК НА ВСАСЫВАЮЩИЙ МОДУЛЬ | 18 |
| 4 | 0-7601-0630-17 | ГАЙКА, ВЫПУСК НА ВСАСЫВАЮЩУЮ ШПИЛЬКУ | 18 | |
| 5 | 15 февраля | OWA17TRSSW | ШПИЛЬКА, КОЛЬЦО С РЕЗЬБОЙ | 72 |
| 6 | 6300200 | ГАЙКА, КОЛЬЦЕВАЯ ШПИЛЬКА С РЕЗЬБОЙ | 72 | |
| 7 | 4018-35 | PZ1011GPFSSW | ШПИЛЬКА, СИЛОВАЯ РАМА (КОРОТКАЯ) | 24 |
| 8 | 6300200 | ГАЙКА, ШПИЛЬКА СИЛОВОЙ РАМЫ И ШПИЛЬКА ФИКСАТОРА ВКЛАДЫВА | 24 | |
| 9 | 4018-34 | PZ1011LCSSW | ШПИЛЬКА, ФИКСАТОР ВЛАЙНЕРА (ДЛИННЫЙ) | 24 |
| 10 | /4017-5 | PZ1011DMSSW | ШПИЛЬКА, ВЫПУСКНОЙ ПАТРУБОК | 12 |
| 11 | ПЗ789ТРСН | ГАЙКА, ШПИЛЬКА ВЫПУСКНОГО ПАТРУБКА | 12 | |
| 12 | /8488-5 | 6511416 | ПИН, ДОЭЛЛ | 6 |
| 13 | 2988 | 1290344 | УПЛОТНЕНИЕ, ВСАСЫВАНИЕ К НАГНЕТАТЕЛЬНОМУ МОДУЛЮ | 3 |
| 14 | /2930-08 | 7932009 | УПЛОТНЕНИЕ, ИЗНОСНАЯ ПЛАСТИНА - РЕЗИНА (АЛЬТЕРНАТИВНЫЕ МАТЕРИАЛЫ СМ. В ТЕХНИЧЕСКИХ ЛИСТАХ) | 3 |
| 15 | март-77 | PZ1011WPSW | ПЛАСТИНА, ИЗНОС | 3 |
| 16 | 6477 | PZ1011LC | ФЛАНЕЦ, ФИКСАТОР ВКЛАДЫВА | 3 |
| 17 | П-129 | 7207129 | УПЛОТНЕНИЕ, КЛАПАНОВАЯ КРЫШКА - РЕЗИНА (АЛЬТЕРНАТИВНЫЕ МАТЕРИАЛЫ СМ. В ТЕХНИЧЕСКИХ ЛИСТАХ) | 6 |
| 18 | 4018-88 | ПЭП73 | ВИНТ, НАПРАВЛЯЮЩАЯ КЛАПАНА | 12 |
| 19 | 4775р | OWA17VGASW | НАПРАВЛЯЮЩАЯ, КЛАПАН (ВКЛЮЧАЕТ поз. 20 и 24) | 6 |
| 20 | 4675-1А | OWA17VCASSYSW | ПРОБКА, КРЫШКА КЛАПАНА (ВКЛЮЧАЕТ поз. 19, 20, 21 и 24) | 6 |
| 21 | 4475 | OWA17FLGSW | ФЛАНЕЦ С РЕЗЬБОЙ | 6 |
| 22 | 4575 | OWA17CAPSW | КРЫШКА С РЕЗЬБОЙ | 6 |
| 23 | 4700-И | ПЗ789ВГИ* | ВТУЛКА, НАПРАВЛЯЮЩАЯ КЛАПАНА | 6 |
| 24 | 4017-77 | 700044111 | ВИНТ, ВСАСЫВАЮЩИЙ КОЛЛЕКТОР | 24 |
| 25 | АЖО-449Р | 7916747 | ПРОКЛАДКА, ВЫПУСКНОЙ КОЛЛЕКТОР | 3 |
| 26 | 8014G520 | 7923283 | ПРОКЛАДКА ВСАСЫВАЮЩЕГО КОЛЛЕКТОРА | 3 |
| МОДУЛЬ MISSION «L» ДЛЯ МОДУЛЯ ЖИДКОСТНОЙ ГОЛОВКИ IDECO T-1300/T-1600 И АКСЕССУАРОВ | ||||
| ЭЛЕМЕНТ # | OEM ЧАСТЬ № | МИССИЯ ЧАСТЬ № | ОПИСАНИЕ | КОЛ-ВО НА НАСОС |
| 8407-7А | ФЕМТ1316АССИСВ | В СБОРЕ, ЖИДКОСТОРОННИЙ МОДУЛЬ В КОМПЛЕКТЕ (ВКЛЮЧАЕТ поз.: 1 - 22) | 3 | |
| 1 | 8407-7Д | ФЕМТ1316ДИССВ | МОДУЛЬ ВЫПУСКНОЙ С ШПИЛЬКАМИ (ВКЛЮЧАЕТ поз. 1, 3-11) | 3 |
| 2 | 8407-11С | ФЕМТ1316СУКСВ | МОДУЛЬ ВСАСЫВАЮЩИЙ С КИПАМИ (ВКЛЮЧАЕТ поз. 2, 5, 6) | 3 |
| 3 | 4016-97 | OWA17DSUCSSW | ШПИЛЬКА, ВЫПУСК НА ВСАСЫВАЮЩИЙ МОДУЛЬ | 18 |
| 4 | 0-7601-0630-17 | ГАЙКА, ШПИЛЬКА ВЫПУСКНОГО МОДУЛЯ К МОДУЛЮ ВСАСЫВАНИЯ И ШПИЛЬКА СИЛОВОГО РАМЫ | 18 | |
| 5 | /4015-2 | OWA17TRSSW | ШПИЛЬКА, КОЛЬЦО С РЕЗЬБОЙ | 72 |
| 6 | 6300200 | ГАЙКА, КОЛЬЦЕВАЯ ШПИЛЬКА С РЕЗЬБОЙ | 72 | |
| 7 | 4018-68 | 80711011 | ШПИЛЬКА, СИЛОВАЯ РАМА | 24 |
| 8 | 4017-50 | T1316DMSSW | ШПИЛЬКА, ВЫПУСКНОЙ ПАТРУБОК | 12 |
| 9 | 0-7601-0630-24 | ГАЙКА, ШПИЛЬКА ВЫПУСКНОГО ПАТРУБКА | 12 | |
| 10 | /8488-5 | 6511416 | ПИН, ДОЭЛЛ | 6 |
| 11 | 2988 | 1290344 | УПЛОТНЕНИЕ, ВСАСЫВАЮЩЕЕ МОДУЛЬ И ИЗНОСНАЯ ПЛАСТИНА - РЕЗИНА (АЛЬНЫЕ МАТЕРИАЛЫ СМ. В ТЕХНИЧЕСКИХ ЛИСТАХ) | 6 |
| 12 | /8407-10 | T1316WPSW | ПЛАСТИНА, ИЗНОС ЛАЙНЕРА | 3 |
| 13 | 6407 | T1316LRFLGSW | ФЛАНЕЦ, ФИКСАТОР ВКЛАДЫВА | 3 |
| 14 | 6507 | T1316LLNSW | ГАЙКА, ЗАМОК ЛАЙНЕРА | 3 |
| 15 | П-129 | 7207129 | ПРОКЛАДКА, КЛАПАНОВАЯ КРЫШКА - РЕЗИНА (АЛЬТЕРНАТИВНЫЕ МАТЕРИАЛЫ СМ. В ТЕХНИЧЕСКИХ ЛИСТАХ) | 6 |
| 16 | 4016-99 | ПЭП73 | ВИНТ, НАПРАВЛЯЮЩАЯ КЛАПАНА | 12 |
| 17 | 4700-И | ПЗ789ВГИ* | ВТУЛКА, НАПРАВЛЯЮЩАЯ КЛАПАНА | 6 |
| 18 | 4775-2Р | ЭМСФ1000ВГАСВ | НАПРАВЛЯЮЩАЯ, КЛАПАН (ВКЛЮЧАЕТ поз. 18) | 6 |
| 19 | 4675-2А | EMSF1000VCASSYSW | ПРОБКА, КЛАПАН (ВКЛЮЧАЕТ поз. 17-19) | 6 |
| 20 | 4475 | OWA17FLGSW | КОЛЬЦО С РЕЗЬБОЙ | 6 |
| 21 | 4575 | OWA17CAPSW | КРЫШКА С РЕЗЬБОЙ | 6 |
| 22 | 568-339 | 99609339 | ПРОКЛАДКА, ВЫПУСКНОЙ КОЛЛЕКТОР | 3 |
| 23 | 568-447 | 99609447 | ПРОКЛАДКА ВСАСЫВАЮЩЕГО КОЛЛЕКТОРА | 3 |
| 24 | 4017-59 | PEP84 | ВИНТ, ВСАСЫВАЮЩИЙ КОЛЛЕКТОР | 24 |
Все наши детали проточной части изготовлены в соответствии со стандартами качества API 7K.
В наличии имеются запчасти для следующих популярных моделей насосов:
Буровые насосы BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, Д-375, Д-700,
Грязевые насосы LS National: 3НБ-500С, 3НБ1000С, 3НБ1300С, 3НБ1600
Грязевые насосы Ideco: Т-500, Т-800, Т-1000, Т-1300, Т-1600,
Национальные буровые насосы: 7П50, 8П80, 9П100, 10П130, 12П160, Н1300, С-250, К-700, 14-П-220, Э-700/Г-1000, К-500, К-380, К-500А/700А, С-250/350, JWS-400,
Грязевые насосы Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
ОйлвеллГрязевые насосы: А-560/600-ПТ, А-850-ПТ/А-1100-ПТ, А-1700-ПТ/А-1400-ПТ
Вирт буровой насос: ТПК1000, ТПК1600, ТПК 2000, ТПК2200
РусскийГрязьНасосы: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
УЭЗЕРФОРД/Эллис Уильямс: Е-447, Е-2200
ДриллмекГрязевой насос: 9Т1000, 12Т1600, 7ТС600, 7ТС500, 9Т800
РумынияГрязевой насос: 3ПН-1000, 3ПН-1600, 3ПН-2000
И другие фирменные запчасти для WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
1. Размер плунжера 3,38–4,00 дюйма. Клапан, номер детали P107185. Седло, номер детали P107802.
Вставка Артикул № P107186 Пружина
2, размер плунжера 4,50 дюйма, клапан, номер детали P107181, номер седла P107180.
Вставка Деталь № P107182 Пружина
3. Размер плунжера 5,00–6,00 дюйма. Клапан, номер детали P107188. Седло, номер детали P107187.
Вставка Артикул № P107189 Spring4P102382
СПМ2000
1, размер плунжера 3,75 дюйма, номер детали 3P103887.
2, размер плунжера 4,00 дюйма, номер детали 3P100339.
3, размер плунжера 4,50 дюйма, номер детали 3P100654.
4, Размер плунжера: 5,00 дюйма, номер плунжера: 3P100233.
5, Размер плунжера 5,50, номер детали 3P107060.
6, Размер плунжера: 5,75 дюйма, номер плунжера 3P107061.
7, размер плунжера 6,00, номер плунжера 3P107062.
СЗМ
Размер плунжера TWS 250 1,75–3 дюйма 3,25–4 дюйма
Размер плунжера TWS 400 2,50–3 дюйма 3,50–4,50 дюйма
TWS 500LW-600 Размер плунжера 2,75 дюйма 3–4,75 дюйма
Размер плунжера TWS 600S 2,50–3 дюйма 3,50–4,50 дюйма
Размер плунжера TWS 900 3,50–4 дюйма
TWS 1250LW Размер плунжера 4 дюйма
Размер плунжера OPI880 3,75 дюйма 4,00 дюйма 4,5 дюйма 5,0: 5,50 дюйма 5,75 дюйма 6,0 дюйма
ТВС1000ЛВ, ТВС1300
Размер плунжера 3,75 дюйма 4,00 дюйма 4,5 дюйма 5,0:» 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5 дюйма 6,75 дюйма
Размер плунжера TWS1600 3,5 дюйма 3,75 дюйма 4,0 дюйма 4,50 дюйма 5,0 дюйма 5,5 дюйма 5,75 дюйма 6,0 дюйма
Размер плунжера TWS1800 3,5 дюйма 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма
Размер плунжера TWS2250 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5 дюйма
Размер плунжера QWS 2000 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5 дюйма
Размер плунжера QWS 2500 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5 дюйма
5,50 дюйма 5,75 дюйма 6,0 дюйма
Размер плунжера TWS2250 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5 дюйма
Размер плунжера QWS 2000 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5 дюйма
Размер плунжера QWS 2500 3,75 дюйма 4,0 дюйма 4,5 дюйма 5,0 дюйма 5,50 дюйма 5,75 дюйма 6,0 дюйма 6,5
Буровые насосы Brewster ® B-550 • B-750 • B-1000 • 1100T • B-1300
Буровые насосы Continental Emsco ® F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Буровой насос Gaso ® 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Буровые насосы Gardner Denver ®
ПАУ • ПЗ-7 ПЗГ • ПЗ-8 ПЖ • ПЗ-9 ПЗЖ • ПЗ-10 ПЗК • ПЗ-11 ПЗЛ
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® Непрерывный режим работы GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Буровые насосы Ideco ® MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Буровые насосы Ideco ® MM-550F • MM-700 • MM-700F • T-500
Буровые насосы Ideco ® T-500 • T-800 • T-1000 • T-1300 • T-1600
Буровые насосы National ® серии J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
Буровые насосы National ® К-280 • К-380 • К-500 • К-500А • К-700А
Буровые насосы National ® серии P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Буровые насосы Oilwell ® A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Буровые насосы Oilwell ® A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Плунжерные насосы Oilwell® от C-323 до B-558 • от SA-640-50 до SB-644-B
Буровые насосы OPI ® 350-D • 00-DL • 700-HDL • 1000-HDL
Буровые насосы Wheatley ® 1036 • 6070 • 7024 • 7036
Жидкостные концевые модули
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Демпфер пульсаций
Гидриловый гаситель пульсаций типа «К»
Популярные запасные части буровых насосов
Производители и модели буровых насосов включают в себя:
Буровые насосы Брюстера
Б-550 | Б-750 | Б-1000 | 1100Т | Б-1300
Грязевые насосы Continental Emsco
FF-FXF | FG-FXG (от A до L) | ФД-FXX | ФК-FXX | ФД-FXD | ФК-FXD | финансовый год-FXD
Грязевые насосы Continental Emsco
ГП-GXP | GR-GXP | ГП-GXR | GR-GXR |PA-8 | ПАУ
Грязевые насосы Continental Emsco
PJ8 | ПЗ-7 | ПЗ-8 | ПЗ-9 | ПЗ-10 | ПЗ-11 | ПХЛ
Эллис Уильямс (Луко) Грязевые насосы
WW-440 | 14W-400 | 15W-600 | 9W-1000
Газо буровой насос
1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652
Грязевые насосы Gardner Denver
FF-FXF;FG-FXG;A через L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL
Грязевые насосы Ideco
ММ-200 | ММ-300 | ММ-500 | ММ-500Ф | ММ-550
Грязевые насосы Ideco
ММ-550Ф | ММ-700 | ММ-700Ф | Т-500
Грязевые насосы Ideco
Т-800 | Т-1000 | Т-1300 | Т-1600
Национальные буровые насосы
С-150 | С-250 | С-350 | Е-500 | Е-700 | Г-700 | Г-1000
Национальные буровые насосы
К-280 | К-380 | К-500 | К-500А | К-700А
Национальные буровые насосы
7П-50 | 8П-80 | 9П-100 | 10П-130 | 12П-160
Буровые насосы для нефтяных скважин
6П-ХД | 610-П | 212-П | 214-П | 218-П
Буровые насосы для нефтяных скважин
350-ПТ | 560-ПТ | А-560-ПТ | 850-ПТ | А-850-ПТ | 11:00-ПТ
Буровые насосы для нефтяных скважин
А-1100-ПТ | 1400-ПТ | А-1400-ПТ | 1700-ПТ | А-1700-ПТ
Буровые насосы OPI
350-Д | 700-ЛПВП | 1000-ЛПВП
Грязевые насосы Wheatley
1036 | 6070 | 7024 | 7036
Грязевые насосы Wilson
600 | 900
Насос имеет компактную конструкцию, небольшой объем, легкий вес, встроенную зубчатую пару «елочка», большой передаваемый крутящий момент и плавный ход. Коленчатый вал сваривается и имеет легкий вес без освобождения.
W446 Грязевой насосНасос Triplex одностороннего действия может широко использоваться при эксплуатации нефтяных месторождений. Размер хвостовика от 31/4" до 6" является более подходящей поршневой конструкцией для операций капитального ремонта и бурения низких скважин, тогда как конструкция плунжера для хвостовика размером от 2---3-1/4" предназначена для работы под высоким давлением.
СИЛОВЫЕ КОНЦЕВЫЕ ЧАСТИ
Стенд для насосаИзготовлен из стальных пластин методом сварки. Кроме того, поскольку для устранения внутреннего напряжения применяется отжиг после сварки, его прочность высока, а сталь хорошая. Кроме того, конструкция усиливающей пластины используется в корпусе подшипника коленчатого вала и корпусе главного подшипника, поэтому его прочность высока, а сталь хорошая.
Коленчатый валИзготовлен из сбалансированных поковок, поэтому он легкий по весу и работает плавно, без какой-либо вибрации.
Вал-шестерняИзготовлен из поковок из легированной стали, а шестерня в целом установлена с зубчатой поверхностью средней твердости на валу.
Крестовая головкаИзготовлен из ковкого чугуна цельной отливкой, что делает его износостойким. Направляющая пластина имеет конструкцию с верхним и нижним расположением, что позволяет регулировать концентричность с помощью прокладки в верхней или нижней прокладке.
Гидравлический цилиндрИзготовлен из легированной стали, отлитой прямоточным способом, имеет небольшой объем и высокую объемную эффективность. Кроме того, поверхность цилиндра обработана химическим никелированием для повышения его износостойкости.
Гильзы цилиндровНасосы модели 446 имеют одинаковый внешний диаметр. Эффект крепления достигается за счет прижима крышки прямоугольной гильзы цилиндра и болта, прижимающего гидроцилиндр. Уплотнение между гильзой цилиндра и гидроцилиндром достигается за счет прямоугольного резинового коврика.
В системе смазки, применяется принудительная смазка. Шестеренчатый масляный насос, установленный в масляном баке, подает масло под давлением через смазочные линии в направляющую пластину траверсы и на все валы для обеспечения принудительной смазки и охлаждения.
Модуль Жопаэмблемай
| Модуль Жопаэмблемай | |||
| Элемент | Номер детали | Описание | Кол-во |
| 1 | Ш-446.01.017-Ре | Глухой фланец | 1 |
| 2 | D-440325-Ре | Разгрузочный коллектор | 1 |
| 3 | Ш-446.01.018-Ре | 900 дюймов, 3-дюймовый приварной фланец | 1 |
| 4 | Ш-446.01.019-Ре | Шпилька 1-8UNCX6 | 8 |
| 5 | SY5127 | Прокладочное кольцо R31 | 2 |
| 6 | D-440326-Ре | Всасывающий коллектор | 1 |
| 7 | ГБ/Т 3452,1 | Уплотнительное кольцо φ185x7 | 2 |
| 8 | Ш-446.01.020-Ре | 150# 6" фланец | 1 |
| 9 | W0103-Ре | Шпилька 3/4-10UNCX3 | 20 |
| 10 | W0102-Ре | Гайка 3/4-10UNC | 20 |
| 11 | W-446.01.21.00-Ре | Всасывающая слепая | 1 |
| 12 | Ш-446.01.015-Ре | Трубная заглушка NPT1 | 1 |
| 13 | НФ2-1 | Гайка 1-8UNC | 16 |
| Элемент | Номер детали | Описание | Кол-во | Элемент | Номер детали | Описание | Кол-во |
| 1 | Б-440343-Ре | Крышка клапана | 2 | 17 | Б-440321-Ре | Направляющая клапана, всасывание | 1 |
| 2 | Б-440323-Ре | Пробка, крышка клапана | 1 | 18 | ГБ/Т 3452.1-Ре | Уплотнительное кольцо φ150x5,3 | 1 |
| 3 | Ш-446.01.010-Ре | Уплотнение, крышка клапана | 1 | 19 | W0101 | Шпилька 3/4-10UNCX1 11/16 | 4 |
| 4 | Ш-446.01.004-Ре | Пружина, Клапан | 2 | 20 | Ш-446.01.008-Ре | Уплотнение, вкладыш | 1 |
| 5 | Ш-446.01.03.00-Ре | Клапан в сборе (API № 4) | 2 | 21 | W-446307-Re | Лайнер | 1 |
| 6 | Ш-446.01.002-Ре | Седло, Клапан | 2 | 22 | Б-440322-Ре | Зажим для вкладыша | 1 |
| 7 | ГБ/Т 3452.1-Ре | Уплотнительное кольцо φ100x3,55 | 2 | 23 | Ш-446.01.007-Ре | Самоконтрящаяся гайка | 1 |
| 8 | D-440342-Ре | Фланец крышки клапана | 2 | 24 | Поршень | 1 | |
| 9 | D-440003-Ре | Модуль жидкостной части | 1 | 25 | ГБ/Т 3452,1 | Уплотнительное кольцо φ25x3,55 | 1 |
| 10 | Ш-446.01.013-Ре | Шпилька 3/4-10UNCX6 | 2 | 26 | Б-440308-Ре | Поршневой шток | 1 |
| 11 | НФ2-3/4 | Гайка 3/4-10UNC-2B | 2 | 27 | W0105 | Гайка 9/16-12UNC | 2 |
| 12 | ГБ/Т 3452,1 | Уплотнительное кольцо φ47,5x5,3 | 1 | 28 | ГБ/Т93 | Шайба 14 | 2 |
| 13 | Ш-446.01.011-Ре | Шпилька 7/8-9UNCX4 1/2 | 12 | 29 | Б-440227.01 | Шайба Кольцо | 1 |
| 14 | НФ2-7/8 | Гайка 7/8-9UNC | 12 | 30 | W0104 | Шпилька 9/16-12UNCX4 | 2 |
| 15 | Б-440309-Ре | Заглушка, крышка цилиндра | 1 | 31 | Ш-446.01.006 | Гайка 1 1/8-8UN | 4 |
| 16 | W-446.01.001-Ре | Уплотнение крышки цилиндра | 1 | 32 | W-446.01.005 | Шпилька 1 1/8-8UNX7 1/4 | 4 |
Кроссхед Задницаэмблемай
| Элемент | Номер детали | Описание | Кол-во |
| 1 | W-446.226-Ре | Удлинитель стержень | 1 |
| 2 | W-446.244-Ре | перегородка | 1 |
| 3 | W-446.235-Ре | Крышка, сальник | 1 |
| 4 | W-446.233-Ре | Сальниковая коробка | 1 |
| 5 | W-446.243-Ре | Уплотнение, сальниковая коробка | 1 |
| 6 | W-446.228-Ре | Вкладыш, крейцкопф | 2 |
| 7 | W-446.213-Ре | Крейцкопф | 1 |
| 8 | W-446.222-Ре | Фиксатор, крестовина | 1 |
| 9 | W-0401-Re | Болт 5/8-11UNCX1.575 | 2 |
| 10 | W-0402-Ре | Болт5/8-11UNCX2 | 4 |
| 11 | ￠1,5 проволока из нержавеющей стали | 按需 | |
| 12 | W-0403-Re | Болт 5/8-11UNCX1 11/16 | 4 |
| 13 | W-0404-Re | Болт | 4 |
| 14 | Ш-446.04.002-Ре | Уплотнительное кольцо ￠13 | 4 |
| 15 | ГБ/T97.1-Ре | Уплотнительное кольцо ￠12 | 4 |
| 16 | W-0405-Ре | Болт 3/8-16UNCX11/8 | 6 |
| 17 | ГБ/T97.1-Ре | Уплотнительное кольцо ￠10 | 6 |
| 18 | Ш-446.04.003-Ре | Уплотнительное кольцо ￠10 | 6 |
| 19 | Ш-446.04.005-Ре | Кольцо с двойной кромкой 3 дюйма X 4 дюйма X 0,5 дюйма | 2 |
| 20 | Ш-446.04.006-Ре | Уплотнительное кольцо | 1 |
| 21 | GB3452.1-Ре | Уплотнительное кольцо 75X5,3 | 1 |
| 22 | W-446.04.001-Ре | Пластина прочности | 8 |
| 23 | W-0406-Ре | Болт 1/2-13UNCX11/2 | 8 |
| 24 | Ш-446.04.002-Ре | Регулировка прокладки | 1 |
| 25 | W-446.219-Ре | Штифт, крестовина | 1 |
| 26 | W-3361-C-Re | Двухрядный роликовый подшипник | 1 |
Порекомендованные продукты
