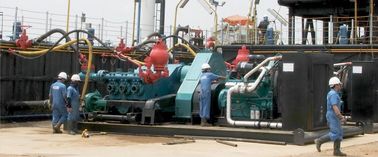

Product Details:
Payment & Shipping Terms:
|
Usage: | Oil,Water,drill Rig | Power: | Hydraulic,diesel |
---|---|---|---|
Pressure: | High Pressure,Low Pressure,low Pressure Submersible Mud Pump Sand Dredging Slurry Pump | Application: | Mining,oil,Chemical |
Structure: | Piston Pump | Fuel: | Gasoline,air Operated,diesel Engine And Hydraulic Motor For Option |
Standard Or Nonstandard: | Standard | Type: | Mud Pump |
Color: | Red And So On,Green Or Per Customer Design | Material: | Cast Iron/stainless Steel Mud Suction Pump,Chrome Alloy,Stainless Steel Aluminum Plastic Etc |
Warranty: | 12 Months | Product Name: | Mud Pump |
Oem: | Can Be Accept | Condition: | New |

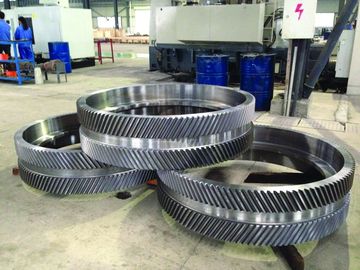

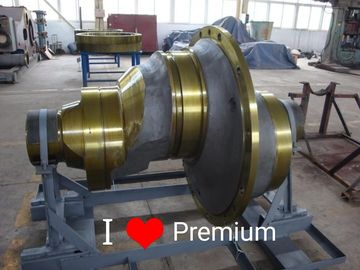

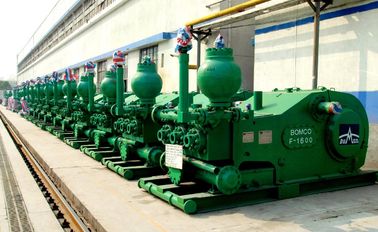

SOUTHWEST 7500 P.S.I. | BOMCO F-1600 | 7 ½” X 12” |
ITEM NO. |
PART NO. |
DESCRIPTION |
QTY. REQ’D |
8404-25A | FLUID END ASSEMBLY: (CONSISTS OF ITEMS: 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42) | ||

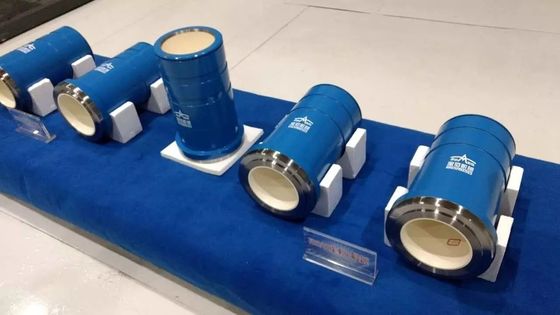

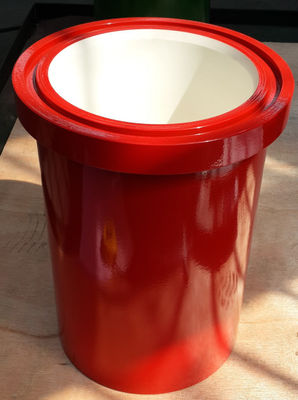

1 | 1376YXX | LINER REFER TO GUIDE FOR ORDERING CHART ON PG. 6 FOR TYPE (G); (Y); AND FOR BORE SIZE (XX) | 3 |
2 | 2930-XX | LINER SEAL (ALSO AVAILABLE IN URETHANE PART# 2930-XXU) | 3 |
3 | 8490-28 | LINER WEARPLATE (WITH 568-443 O-RING) | 3 |
4 | 2988 | WEARPLATE AND MODULE SEAL (ALSO AVAILABLE IN URETHANE PART# 2988U) | 6 |
5 | XX-BYY | PISTON REFER TO GUIDE FOR ORDERING CHART ON PG. 6 FOR SIZE (XX) AND FOR TYPE (YY) | 3 |
6 | 568-225 | PISTON SEAL | 3 |
7 | 6278-25 | PISTON ROD (WITH ELASTIC STOP NUT) | 3 |
8 | API-4ESN | PISTON ROD NUT | 3 |
9 | 1290-2 | PISTON ROD CONNECTING STUD | 3 |
10 | 6284-1 | SUB ROD | 3 |
11 | 6274CWY | ROD CLAMP (WITH WATER JACKET) | 3 |
11A | 1200H30 | HOSE (1/2” X 30” WITH 1/2” MALE X 3/8” MALE CONNECTIONS) | 3 |
11B | 1286CWYFP | ROD CLAMP WATER SPRAY MANIFOLD WITH PIPE | 3 |
11C | 4020-29 | BOLT (7/8-9 GRADE 8 BOLT WITH LOCK NUT AND WASHER) | 6 |
12 | 1200G74 | PONY ROD | 3 |
13 | SEE PAGE | VALVE | 6 |
14 | SEE PAGE | VALVE INSERT | 6 |
15 | SEE PAGE | VALVE SPRING | 6 |
16 | SEE PAGE | VALVE SEAT | 6 |
SWTM1700 | HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS SECTION IN CATALOG) | 1 | |
17 | 4488-25 | VALVE COVER FLANGE | 6 |
18 | 4588-25 | SCREW GLAND | 6 |
19 | 4690-25A | PLUG (COMPLETE WITH VALVE GUIDE; BUSHING; AND SCREWS) INCLUDES ITEMS 20, 21, 22, &23 | 6 |
20 | P115 | HP VALVE COVER PLUG NITRILE SEAL (ALSO AVAILABLE IN URETHANE PART # P115U) | 6 |
21 | 4788-25R | VALVE GUIDE (COMPLETE WITH BUSHING #4700I) | 6 |
22 | 4700I | VALVE GUIDE INSERT (ALSO AVAILABLE IN URETHANE PART # 4700IU) | 6 |
23 | 4018-18 | VALVE GUIDE SCREW | 12 |
24 | 4015-2 | VALVE COVER STUD (WITH SW PART# HHN1250-7 1 1/4"-7 HEAVY HEX NUT) | 72 |
FLUID END TYPE | MODEL OF PUMP | SIZE OF PUMP |
SOUTHWEST 7500 P.S.I. | BOMCO F-1600 | 7 ½” X 12” |
ITEM NO. |
PART NO. |
DESCRIPTION |
QTY. REQ’D |
25 | 4017-33 | POWER END STUD (WITH SW PART# HHN1500-8 1 1/2"-8 HEAVY HEX NUT) | 30 |
26 | 568-443 | WEARPLATE 'O' RING | 3 |
27 | 6490-25 | LINER RETAINER FLANGE | 3 |
28 | 4019-51 | LINER RETAINER CAPSCREW | 36 |
29 | 6590-25 | LINER RETAINER NUT | 3 |
30 | 4019-61 | SUCTION MODULE STUD (WITH SW PART# HHN1750-8 1 3/4"-8 HEAVY HEX NUT) | 18 |
31 | 4018-19 | SUCTION MANIFOLD CAPSCREW | 18 |
32 | 8590-6 | SUCTION MANIFOLD | 1 |
33 | 568-442 | SUCTION MANIFOLD 'O' RING | 3 |
34 | 8404-26 | SUCTION MODULE | 3 |
35 | 8404-27 | DISCHARGE MODULE | 3 |
36 | 8488-5 | DOWEL PIN | 6 |
37 | 8376-25MOD | DISCHARGE MANIFOLD | 1 |
38 | 4019-60 | DISCHARGE MANIFOLD STUD (WITH SW PART# HHN1250-7 1 1/4"-7 HEAVY HEX NUT) | 18 |
39 | 2988 | DISCHARGE MANIFOLD SEAL | 3 |
40 | 6490-25P | LINER RETAINER PULLER | 1 |
41 | LW875 | LOCKWASHER 7/8 | 18 |
42 | LW500 | LOCKWASHER ½ | 12 |
SOUTHWEST 7500 P.S.I. | NATIONAL 14-P-220 | 9” X 14” |
ITEM NO. |
PART NO. |
DESCRIPTION |
QTY. REQ’D |
8482-25A | FLUID END ASSEMBLY: (CONSISTS OF ITEMS: 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,32,33,34) | ||
1 | 6382G-XX | LINER REFER TO GUIDE FOR ORDERING CHART FOR TYPE (G); (Y); AND FOR BORE SIZE (XX) | 3 |
2 | 2930-XX | LINER SEAL | 3 |
3 | 8482-5 | WEARPLATE | 3 |
4 | 2988 | WEARPLATE & MODULE SEAL (ALSO AVAILABLE IN URETHANE PART# 2988U) | 6 |
5 | XX-BYY | PISTON (REFER TO GUIDE FOR ORDERING CHART FOR SIZE (XX) AND FOR TYPE (YY) | 3 |
6 | 568-225 | PISTON O-RING | 3 |
7 | 6282W32 | PISTON ROD (WITH ELASTIC STOP NUT) | 3 |
8 | API-4ESN | PISTON ROD ELASTIC STOP NUT | 3 |
9 | 6282-1 | SUB ROD | 3 |
10 | 6282CWY | ROD CLAMP (CONSIST OF 10A, 10B, 10C)(FOR CLAMP ONLY, USE 6282C) | 6 |
10A | 1200H30 | HOSE | 3 |
10B | 1200160 | PIPE | 3 |
10C | 4019-77 | ROD CLAMP BOLT | 12 |
11 | 6200G82 | PONY ROD | 3 |
12 | SEE PAGE | VALVE | 6 |
13 | SEE PAGE | VALVE INSERT (IF REQUIRED) | 6 |
14 | SEE PAGE | VALVE SPRING | 6 |
15 | SEE PAGE | VALVE SEAT | 6 |
SWTM1700 | HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS SECTION IN CATALOG) | 1 | |
16 | 4476 | THREADED FLANGE | 6 |
17 | 4597 | SCREW GLAND | 6 |
18 | 4609-25 | PLUG (COMPLETE WITH VALVE GUIDE; BUSHING; AND SCREWS) INCLUDES ITEMS 20, 21, & 22 | 6 |
19 | P119 | HP VALVE COVER PLUG SEAL | 6 |
20 | 4776R | VALVE GUIDE (COMPLETE WITH BUSHING #4700I) | 6 |
21 | 4700I | VALVE GUIDE BUSHING (ALSO AVAILABLE IN URETHANE PART# 4700IU) | 6 |
22 | 4016-98 | VALVE GUIDE SCREW | 12 |
23 | 4015-54 | VALVE COVER STUD (WITH SW PART# HHN1500-6 1 ½-6 HEAVY HEX NUT) | 84 |
24 | 4019-24 | POWER END STUD (WITH SW PART# HHN1500-6 1 ½-6 HEAVY HEX NUT) | 30 |
FLUID END TYPE | MODEL OF PUMP | SIZE OF PUMP |
SOUTHWEST 7500 P.S.I. | NATIONAL 14-P-220 | 9” X 14” |
ITEM NO. |
PART NO. |
DESCRIPTION |
QTY. REQ’D |
25 | 6482 | LINER RETAINER FLANGE | 3 |
26 | 4015-52 | LINER RETAINER STUD (WITH SW PART# HHN1250-7 1 ¼-7 HEAVY HEX NUT) | 18 |
27 | 6582 | LINER RETAINER NUT | 3 |
28 | 4020-6 | SUCTION MODULE STUD (WITH SW PART# HHN2000-8 2-8 HEAVY HEX NUT) | 18 |
29 | 4018-19 | SUCTION MANIFOLD CAP SCREW | 24 |
30 | 8582 | SUCTION MANIFOLD | 1 |
31 | AJO326 | SUCTION MANIFOLD SEAL | 3 |
32 | 8482-26 | SUCTION MODULE | 3 |
33 | 8482-27 | DISCHARGE MODULE | 3 |
34 | 8488-5 | DOWEL PIN | 6 |
35 | 4019-60 | DISCHARGE MANIFOLD STUD (WITH SW PART# HHN1250-7 1 ¼-7 HEAVY HEX NUT) | 18 |
36 | 8382-25 | DISCHARGE MANIFOLD | 1 |
37 | 2988 | DISCHARGE MANIFOLD SEAL | 3 |
SOUTHWEST 5000 P.S.I. | NATIONAL 12-P-160 | 7-1/2” X 12” |
ITEM NO. | PART NO. |
DESCRIPTION |
QTY. REQ’D |
8476-4A | FLUID END ASSEMBLY: (CONSISTS OF ITEMS 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34,&47) | ||
1 | 1376YXX | LINER (REFER TO GUIDE TO ORDERING CHART FOR TYPE (Y) AND FOR SIZE (XX)) | 3 |
2 | 2930-XX | LINER SEAL (REFER TO GUIDE TO ORDERING CHART FOR TYPE AND SIZE (XX)) | 3 |
3 | 8476-3 | WEARPLATE | 3 |
4 | 2988 | WEARPLATE AND MODULE SEAL (2988U URETHANE AVAILABLE) | 6 |
5 | XX-BYY | PISTON (REFER TO GUIDE TO ORDERING CHART FOR SIZE (XX) AND FOR TYPE (YY)) | 3 |
6 | 568-225 | PISTON O-RING | 3 |
7 | 1286-32 | PISTON ROD (WITH ELASTIC STOP NUT) | 3 |
8 | API-4ESN | PISTON ROD ELASTIC STOP NUT | 3 |
9 | 1286-1 | SUB ROD | 3 |
10 | 1286CWY | ROD CLAMP (CONSIST OF 10A, 10B, 10C) (FOR CLAMP ONLY, USE 1286C) | 6 |
10A | 1200H30 | HOSE (1/2” X 30” WITH 1/2” MALE X 3/8” MALE CONNECTIONS) | 3 |
10B | 1286CWYFP14 | DUAL SPRAY PIPE | 3 |
10C | 4020-29 | ROD CLAMP BOLT (7/8 X 5” GRADE 8 BOLT WITH LOCK NUT AND WASHER) | 12 |
11 | 1200G86 | PONY ROD | 3 |
12 | SEE PAGE | VALVE | 6 |
13 | SEE PAGE | VALVE INSERT (IF REQUIRED) | 6 |
14 | SEE PAGE | VALVE SPRING | 6 |
15 | SEE PAGE | VALVE SEAT | 6 |
SWTM1700 | HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS PAGE OF CATALOG FOR DETAILS) | ||
4476-6A | SOUTHWEST HP QUICK-CHANGE VALVE COVER ASSEMBLY (CONSISTS OF ITEMS 16-23) | 6 | |
16 | 4476 | THREADED FLANGE | 6 |
17 | 4597 | SCREW GLAND | 6 |
18 | 4676-6A | PLUG (COMPLETE WITH VALVE GUIDE, SCREWS, AND BUSHING) | 6 |
19 | P119 | HP VALVE COVER PLUG SEAL | 6 |
20 | 4776R | VALVE GUIDE (COMPLETE WITH BUSHING #4700I) | 6 |
21 | 4700I | VALVE GUIDE BUSHING (4700I URETHANE AVAILABLE) | 6 |
22 | 4016-98 | VALVE GUIDE SCREW | 12 |
23 | 4015-54 | VALVE COVER STUD (WITH SW PART# HHN1500-6 1-1/2-6” HEAVY HEX NUT) | 72 |
24 | 4015-95 | POWER END STUD (WITH SW PART# HHN1375-6 1-3/8”6 HEAVY HEX NUT) | 30 |
25 | 4017-65 | LINER RETAINER FERRY HEAD CAP SCREW | 18 |
26 | 6476 | LINER RETAINER FLANGE | 3 |
FLUID END TYPE | MODEL OF PUMP | SIZE OF PUMP |
SOUTHWEST 5000 P.S.I. | NATIONAL 12-P-160 | 7-1/2” X 12” |
ITEM NO. |
PART NO. |
DESCRIPTION |
QTY. REQ’D |
27 | 6576 | LINER RETAINER NUT | 3 |
28 | 4018-17 | SUCTION MODULE STUD (WITH SW PART# HHN1750-6 1-3/4”-6 HEAVY HEX NUT) | 18 |
29 | 4018-19 | SUCTION MANIFOLD CAP SCREW (WITH LOCK WASHER) | 24 |
30 | 8576-50 | SUCTION MANIFOLD (FRONT OR SIDE INLET) | 1 |
31 | AJO419R | SUCTION MANIFOLD GASKET | 3 |
32 | 8476-6S | SUCTION MODULE (STUDDED ONLY) | 3 |
33 | 8476-5D | DISCHARGE MODULE (STUDDED ONLY) | 3 |
34 | 8488-5 | DOWEL PIN | 6 |
ITEMS NUMBERS 35 THRU 46 ARE NOT SHOWN INTENTIONALLY | |||
47 | 4018-18 | DISCHARGE CONNECTOR CAP SCREW (WITH LOCK WASHER) | 16 |
48 | 4018-39 | DISCHARGE SPACER FLANGE SOCKET HEAD CAP SCREW | 16 |
49 | 8376-1 | DISCHARGE CONNECTOR | 2 |
50 | 8376-2 | DISCHARGE ADAPTER | 2 |
51 | 8376-3 | BACK-UP RING | 4 |
52 | 8376-4 | DISCHARGE SPACER FLANGE | 2 |
53 | 2976-3 | DISCHARGE SPACER FLANGE SEAL | 2 |
54 | 2976-1 | DISCHARGE CONNECTOR / ADAPTER PACKING | 2 |
55 | 2976-2 | DISCHARGE CONNECTOR / ADAPTER PACKING | 4 |
56 | R44D | RING JOINT GASKET | 2 |
57 | 4017-22 | DISCHARGE SPACER FLANGE STUD (WITH SW PART# HHN1500-6 1-1/2”-6 HEAVY HEX NUT) | 16 |
58 | 5000-5BFLANGE | BLIND FLANGE 5" | 1 |
59 | 9070012 | PONY ROD SEAL | 12 |
60 | 80491292 | SPLASH GUARD | 3 |
61 | 8376-50A | COMPLETE STRAINER CROSS | 1 |
62 | 8376-50 | STUDDED STRAINER CROSS ONLY | 1 |
SOUTHWEST 7500 P.S.I. | GARDNER DENVER PZ11/10 | 6 ¾” X 11” |
ITEM NO. | PART NO. |
DESCRIPTION |
QTY. REQ’D |
8477-25A | FLUID END ASSEMBLY: (CONSISTS OF ITEMS: 3,4,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39) | ||
1 |
1367Y-XX 1367AY-XX |
LINER (REFER TO GUIDE FOR ORDERING CHART FOR TYPE (Y); AND FOR BORE SIZE (XX) LINER 6 ¼” THRU 6 ¾” |
3 |
2 |
2930-XXU** 2974-XXU** |
LINER SEAL LINER SEAL FOR LINERS 6 ¼” THRU 6 ¾” |
3 |
3 | 8477-29 | ALIGNMENT RING | 3 |
4 | 8477-30 | WEARPLATE (REPLACES WEARPLATE NO. 8477-28) | 3 |
5 | 2988U** | WEARPLATE, MODULE, AND DISCHARGE MANIFOLD SEAL | 9 |
6 | XX-BYY | PISTON (REFER TO GUIDE FOR ORDERING CHART FOR SIZE (XX) AND FOR TYPE (YY)) | 3 |
7 | 568-225 | PISTON O-RING | 3 |
8 | 6278-25 | PISTON ROD (WITH 1 ½-8-UN ELASTIC STOP NUT) | 3 |
9 | API-4ESN | PISTON ROD ELASTIC STOP NUT | 3 |
10 | 1290-2 | PISTON ROD CONNECTING STUD | 3 |
11 | 6279-1 | SUB ROD (CLAMP TYPE; SCREW TYPE SUB ROD IS PART NO. 6280-1) | 3 |
12 | 1277CW | ROD CLAMP (WITH WATER JACKET) (CONSIST OF 12A, 12B, 12C) | 3 |
12A | 1200120 | SPRAY PIPE (3/8” x 12” GALVANIZED AND THREADED ON ONE END) | 3 |
12B | 4018-96 | BOLT (5/8”-11UN GRADE 8 BOLT WITH LOCK NUT AND WASHER) | 6 |
12C | 1200H30 | HOSE (1/2” x 30” WITH 1/2” MALE AND 3/8” MALE CONNECTIONS) | 3 |
13 | 1200G77 | PONY ROD (CLAMP TYPE; SCREW TYPE PONY ROD IS PART NO. 1200G88) | 3 |
14 | SEE PAGE | VALVE | 6 |
15 | SEE PAGE | VALVE INSERT | 6 |
16 | SEE PAGE | VALVE SPRING | 6 |
17 | SEE PAGE | VALVE SEAT | 6 |
SWTM1700 | HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS PAGE OF CATALOG FOR DETAILS) | 1 | |
18 | 4488-25 | VALVE COVER FLANGE | 6 |
19 | 4588-25 | SCREW GLAND | 6 |
20 | 4688-25 | PLUG (COMPLETE WITH VALVE GUIDE, BUSHING, AND SCREWS; INCLUDES ITEMS 22, 23, & 24) | 6 |
21 | P115 | HP VALVE COVER PLUG NITRILE SEAL (P115U URETHANE SEAL AVAILABLE) | 6 |
22 | 4788-25R | VALVE GUIDE (COMPLETE WITH BUSHING #4700I) | 6 |
23 | 4700I | VALVE GUIDE BUSHING | 6 |
24 | 4018-18 | VALVE GUIDE SCREW | 12 |
FLUID END TYPE | MODEL OF PUMP | SIZE OF PUMP |
SOUTHWEST 7500 P.S.I. | GARDNER DENVER PZ11/10 | 6 ¾” X 11” |
ITEM NO. | PART NO. |
DESCRIPTION |
QTY. REQ’D |
25 | 4015-2 | VALVE COVER STUD (WITH SW PART# HHN1250-7 1 ¼-7 HEAVY HEX NUT) | 72 |
26 | 4019-46 | POWER END STUD (WITH SW PART# HHN1250-7 1 ¼-7 HEAVY HEX NUT) | 24 |
27 | 6477-25 | LINER RETAINER FLANGE | 3 |
28 | 4019-45 | LINER RETAINER STUD (WITH SW PART# HHN1250-7 1 ¼-7 HEAVY HEX NUT) | 24 |
29 | 6577-25 | LINER RETAINER NUT | 3 |
30 | 4019-44 | SUCTION MODULE STUD (WITH SW PART# HHN1750-8 1 ¾-8 HEAVY HEX NUT) | 18 |
31 | 4017-77 | SUCTION MANIFOLD CAP SCREW | 24 |
32 | 8577-25 | SUCTION MANIFOLD | 1 |
33 | AJO245 | SUCTION MANIFOLD SEAL | 3 |
34 | 8477-26 | SUCTION MODULE | 3 |
35 | 8477-27 | DISCHARGE MODULE | 3 |
36 | 8488-5 | DOWEL PIN | 6 |
37 | 8377-27 | DISCHARGE MANIFOLD (For serial numbers 9222 & below, use 8377-25 to keep from relocating discharge piping) | 1 |
38 | 4019-45 | DISCHARGE MANIFOLD STUD (WITH SW PART# HHN1250-7 1 ¼-7 HEAVY HEX NUT) | 12 |
39 | LW500 | LOCKWASHER 1/2 | 12 |
SOUTHWEST 7500 P.S.I. | NATIONAL 12P-160 | 7-1/2” X 12” |
ITEM NO. | PART NO. |
DESCRIPTION |
QTY. REQ’D |
8476-25A | FLUID END ASSEMBLY (CONSISTS OF ITEMS 3,4,16,17,18,19,20,21,22,23,24,25,26,27,28,29,31,32,33,34,36,37,38) | ||
1 | 1376YXX | LINER (REFER TO- GUIDE FOR ORDERING CHART FOR TYPE (G); (Y); AND FOR BORE SIZE (XX) | 3 |
2 | 2930-XX | LINER SEAL (REFER TO- GUIDE TO ORDERING CHART FOR TYPE AND SIZE (XX)) | 3 |
3 | 8476-3 | WEARPLATE | 3 |
4 | 2988 | WEARPLATE, AND DISCHARGE MANIFOLD SEAL | 6 |
5 | XX-BYY | PISTON (REFER TO- GUIDE FOR ORDERING CHART FOR SIZE (XX) AND TYPE (YY)) | 3 |
6 | 568-225 | PISTON O-RING | 3 |
7 | 1286-32 | PISTON ROD (WITH ELASTIC STOP NUT) | 3 |
8 | API-4ESN | PISTON ROD ELASTIC STOP NUT | 3 |
9 | 1286-1 | SUB ROD | 3 |
10 | 1286CWY | ROD CLAMP (CONSIST OF 10A, 10B, 10C) (FOR CLAMP ONLY, USE 1286C) | 6 |
10A | 1200H30 | HOSE (1/2” X 30” WITH 1/2” MALE X 3/8” MALE CONNECTIONS) | 3 |
10B | 1286CWYFP14 | PIPE (3/8” X 14” GALVANIZED AND THREADED ON ONE END) | 3 |
10C | 4020-29 | BOLT (7/8 - 9 GRADE 8 BOLT WITH LOCK NUT AND WASHER) | 12 |
11 | 1200G86 | PONY ROD | 3 |
12 | SEE PAGE | VALVE | 6 |
13 | SEE PAGE | VALVE INSERT (IF REQUIRED) | 6 |
14 | SEE PAGE | VALVE SPRING | 6 |
15 | SEE PAGE | VALVE SEAT | 6 |
SWTM1700 | HYDRAULIC SEAT PULLER KIT COMPLETE (REFER TO TOOLS PAGE OF CATALOG FOR DETAILS) | 1 | |
16 | 4488-25 | THREADED FLANGE | 6 |
17 | 4588-25 | SCREW GLAND | 6 |
18 | 4690-25A | PLUG (COMPLETE WITH VALVE GUIDE, BUSHING, AND SCREWS; INCLUDES ITEMS 20, 21, & 22) | 6 |
19 | P115 | HP VALVE COVER PLUG NITRILE SEAL | 6 |
20 | 4788-25R | VALVE GUIDE (COMPLETE WITH BUSHING #4700I) | 6 |
21 | 4700I | VALVE GUIDE BUSHING | 6 |
22 | 4018-88 | VALVE GUIDE SCREW | 12 |
FLUID END TYPE | MODEL OF PUMP | SIZE OF PUMP |
SOUTHWEST 7500 P.S.I. | NATIONAL 12P-160 | 7-1/2” X 12” |
ITEM NO. |
PART NO. |
DESCRIPTION |
QTY. REQ’D |
23 | 4015-2 | VALVE COVER STUD (WITH SW PART# HHN1250-7 1 1/4-7 HEAVY HEX NUT) | 72 |
24 | 4015-95 | POWER END STUD (WITH SW PART# HHN1375-6 1 3/8-6 HEAVY HEX NUT) | 30 |
25 | 6476 | LINER RETAINER FLANGE | 3 |
26 | 4017-65 | LINER RETAINER FERRY HEAD CAP SCREW | 18 |
27 | 6576 | LINER RETAINER NUT | 3 |
28 | 4019-54 | SUCTION MODULE STUD (WITH SW PART# HHN1750-8 1 3/4-8 HEAVY HEX NUT) | 18 |
29 | 4018-19 | SUCTION MANIFOLD CAP SCREW (WITH LOCK WASHER) | 24 |
30 | 8576-50 | SUCTION MANIFOLD (FRONT OR SIDE INLET) | 1 |
31 | AJO419R | SUCTION MANIFOLD GASKET | 3 |
32 | 8476-26S | SUCTION MODULE | 3 |
33 | 8476-27D | DISCHARGE MODULE | 3 |
34 | 8488-5 | DOWEL PIN | 6 |
35 | 8376-25MOD | DISCHARGE MANIFOLD | 1 |
36 | 4019-60 | DISCHARGE MANIFOLD STUD (WITH SW PART# HHN1250-7 1 1/4-7 HEAVY HEX NUT) | 18 |
37 | LW500 | LOCKWASHER | 12 |
38 | LW875 | LOCKWASHER | 24 |
39 | 9070012 | PONY ROD SEAL | 12 |
40 | 80491292 | SPLASH GUARD | 3 |

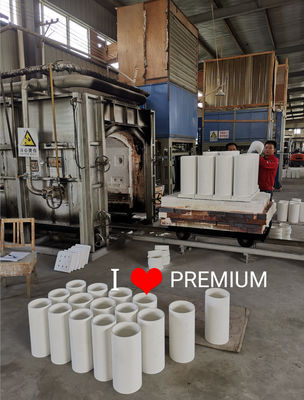

High Chrome Sleeve Liner
The outer hull, or body, of the liner is a high strength forging. Premium uses forgings exclusively to ensure the consistent quality. The sleeve is centrifugally cast in the Premium facilities by skilled craftsmen. It has the maximum amount of chrome for the base metal and Premium adds molybdenum to increase the hardness depth. The sleeve is then inserted into the hull at a tightness that exceeds its counterparts. The liner is rated to match the pressure rating of the pump per liner size.
Rated for all drilling operations up to 5,000 PSI and above
Bore hardness is 62 - 69 Rockwell
Plip design to prevent inner sleeve slippage
Extremely long service life
Mud Pump Models
Liner Inch |
4” | 4-1/2” | 5” | 5-1/2” | 6” | 6-1/2” | 7” |
Continental Emsco F-800 / 1000 | / | 05495450 | 05495500 | 05495550 | 05495600 | 05495650 | 05495700 |
Continental Emsco FB-1300 / 1600 | 05499400 | 05499450 | 05499500 | 05499550 | 05499600 | 05499650 | 05499700 |
Continental Emsco FC-2200 | / | / | 05551500 | 05551550 | 05551600 | 05551650 | 05551700 |
Gardner Denver PAH-275 |
PA I3940 05519400 |
PA 13945 05445450 |
PA 13950 05445500 |
/ | / | / | / |
Gardner Denver PZ-7 | PY13940 | PY13945 |
PY13950 05493087 |
PY13955 05493085 |
PY13960 05493083 |
PY13965 05493081 |
PY13970 05493079 |
Gardner Denver PZ-8/9 |
206PZJ456 05493400 |
205PZJ456 05493450 |
204PZJ456 05493500 |
203PZJ456 05493550 |
202PZJ456 05493600 |
200PZJ456 05493650 |
207PZJ456 05493700 |
Gardner Denver PZ-10/11 |
206PZL456 05496400 |
205PZL456 05496450 |
204PZL456 05496500 |
203PZL456 05496550 |
202PZL456 05496600 |
201PZL456 05496650 |
200PZL456 05496700 |
Gardner Denver PZL |
206PZL456 05496400 |
205PZL456 05496450 |
204PZL456 05496500 |
203PZL456 05496550 |
202PZL456 05496600 |
201PZL456 05496650 |
200PZL456 05496700 |
Gardner Denver PZL-B-7500 PSI | / | / | 05561500HP | 05561550HP | 05561600HP | 05561650HP | 05561700HP |
Gardner Denver PZL W/SWFE 7500 PSI | 05465400HP | 05465450HP | 05465500HP | 05465550HP | 05465600HP | 05465650HP | 05465700HP |
Gardner Denver PX-11 7500 PSI | / | / | 05561500HP | 05561550HP | 05561600HP | 05561650HP | 05561700HP |
Ideco T-500 | / | 05512450 | 05512500 | 05512550 | 05512600 | 05512650 | 05512700 |
Ideco T-800 / 1000 | 05502400 | 05502450 | 05502500 | 05502550 | 05502600 | 05502650 | 05502700 |
Ideco T-1300 / 1600 | / | 05507450 | 05507500 | 05507550 | 05507600 | 05507650 | 05507700 |
National 7P-50 | 05466040 | 05466045 | 05466050 | 05466055 | 05466060 | / | / |
National 8-P-80 | 05464400 | 05464450 | 05464500 | 05464550 | 05464600 | 05464650 | / |
National 9-P-100 / 10-P-130 | 05465400 | 05465450 | 05465500 | 05465550 | 05465600 | 05465650 | / |
National 12-P-160 | 05466400 | 05466450 | 05466500 | 05466550 | 05466600 | 05466650 | 05466700 |
National 14-P-220 | 05545400 | 05545450 | 05545500 | 05545550 | 05545600 | 05545650 | 05545700 |
National JWS-165/340 | 05531400 | 05531450 | / | / | / | / | / |
National JWS-400 | 05524400 | 05524450 | 05524500 | 05524550 | 05524600 | / | / |
Oilwell HD-1700-PT | / | / | 05326500 | 05326550 | 05326600 | 05326650 | 05326700 |
Oilwell A-600-PT | 05329400 | 05329450 | 05329500 | 05329550 | 05329600 | 05329650 | 05329700 |
Oilwell A-850-PT / A-1100-PT | 05330400 | 05330450 | 05330500 | 05330550 | 05330600 | 05330650 | 05330700 |
Oilwell A-1400-PT / A-1700-PT | 05326400 | 05326450 | 05326500 | 05326550 | 05326600 | 05326650 | 05326700 |
All our fluid end parts are manufactured to API 7K quality standards.
Parts are available for these popular pump models:
BOMCO/Emsco Mud Pumps:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,
LS National Mud Pumps: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Ideco Mud Pumps: T-500, T-800, T-1000, T-1300, T-1600,
National Mud Pumps: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Gardner Denver Mud Pumps: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
Oilwell Mud Pumps: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT
Wirth Mud Pump: TPK1000, TPK1600, TPK 2000,TPK2200
Russian Mud Pumps: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
WEATHERFORD/Ellis Williams: E-447, E-2200
Drillmec Mud Pump: 9T1000, 12T1600, 7TS600, 7TS500, 9T800
Romania Mud Pump: 3PN-1000, 3PN-1600, 3PN-2000
And other brand spare parts for WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
1,Plunger Size 3.38” - 4.00” Valve Part No. P107185 Seat Part No. P107802
Insert Part No. P107186 Spring
2,Plunger Size 4.50” Valve Part No. P107181 Seat Part No. P107180
Insert Part No. P107182 Spring
3,Plunger Size 5.00” - 6.00” Valve Part No. P107188 Seat Part No. P107187
Insert Part No. P107189 Spring4P102382
SPM2000
1,Plunger Size 3.75" Plunge Part No 3P103887
2,Plunger Size 4.00" Plunge Part No 3P100339
3,Plunger Size 4.50" Plunge Part No 3P100654
4,Plunger Size" 5.00" Plunge Part No 3P100233
5,Plunger Size" 5.50 Plunge Part No 3P107060
6,Plunger Size" 5.75" Plunge Part No 3P107061
7,Plunger Size 6.00 Plunge Part No 3P107062
SPM
TWS 250 Plunger Size 1.75"-3" 3.25"-4"
TWS 400 Plunger Size 2 .50"-3" 3 .50"-4 .50”
TWS 500LW-600 Plunger Size 2 .75" 3"-4 .75"
TWS 600S Plunger Size 2 .50"-3" 3.50"-4 .50"
TWS 900 Plunger Size 3.50"-4"
TWS 1250LW Plunger Size 4"
OPI880 Plunger Size 3.75" 4.00” 4.5” 5.0:” 5.50” 5.75” 6.0”
TWS1000LW,TWS1300
Plunger Size 3.75" 4.00” 4.5” 5.0:” 5.50” 5.75” 6.0” 6.5 “ 6.75”
TWS1600 Plunger Size 3.5” 3.75” 4.0” 4.50” 5.0” 5.5” 5.75 “6.0”
TWS1800 Plunger Size 3.5” 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0”
TWS2250 Plunger Size 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”
QWS 2000 Plunger Size 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”
QWS 2500 Plunger Size 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”
5.50” 5.75” 6.0”
TWS2250 Plunger Size 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”
QWS 2000 Plunger Size 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5”
QWS 2500 Plunger Size 3.75” 4.0” 4.5” 5.0” 5.50” 5.75” 6.0” 6.5
Brewster ® Mud Pumps B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® Mud Pumps F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® Mud Pump 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® Mud Pumps
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® Continuous Duty GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® Mud Pumps MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® Mud Pumps MM-550F • MM-700 • MM-700F • T-500
Ideco ® Mud Pumps T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J Series Mud Pumps J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® Mud Pumps K-280 • K-380 • K-500 • K-500A • K-700A
National ® P Series Mud Pumps 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® Mud Pumps A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® Mud Pumps A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® Plunger Pumps C-323 through B-558 • SA-640-50 through SB-644-B
OPI ® Mud Pumps 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® Mud Pumps 1036 • 6070 • 7024 • 7036
Fluid End Modules
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Pulsation Dampener
Hydril Type "K" Pulsation Dampener
Popular Mud Pump Spare Parts
Brewster ® Mud Pumps B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® Mud Pumps F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® Mud Pump 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® Mud Pumps
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® Continuous Duty GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® Mud Pumps MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® Mud Pumps MM-550F • MM-700 • MM-700F • T-500
Ideco ® Mud Pumps T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J Series Mud Pumps J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® Mud Pumps K-280 • K-380 • K-500 • K-500A • K-700A
National ® P Series Mud Pumps 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® Mud Pumps A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® Mud Pumps A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® Plunger Pumps C-323 through B-558 • SA-640-50 through SB-644-B
OPI ® Mud Pumps 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® Mud Pumps 1036 • 6070 • 7024 • 7036
Fluid End Modules
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Pulsation Dampener
Hydril Type "K" Pulsation Dampener
Popular Mud Pump Spare Parts
Mud Pump Manufactures and Models include:
Brewster Mud Pumps
B-550 | B-750 | B-1000 | 1100T | B-1300
Continental Emsco Mud Pumps
FF-FXF | FG-FXG (A thrugh L) | FD-FXX | FC-FXX | FD-FXD | FC-FXD | FY-FXD
Continental Emsco Mud Pumps
GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH
Continental Emsco Mud Pumps
PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL
Ellis Williams (Luko) Mud Pumps
WW-440 | 14W-400 | 15W-600 | 9W-1000
Gaso Mud Pump
1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652
Gardner Denver Mud Pumps
FF-FXF;FG-FXG;A thru L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL
Ideco Mud Pumps
MM-200 | MM-300 | MM-500 | MM-500F | MM-550
Ideco Mud Pumps
MM-550F | MM-700 | MM-700F | T-500
Ideco Mud Pumps
T-800 | T-1000 | T-1300 | T-1600
National Mud Pumps
C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000
National Mud Pumps
K-280 | K-380 | K-500 | K-500A | K-700A
National Mud Pumps
7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160
Oilwell Mud Pumps
6P-HD | 610-P | 212-P | 214-P | 218-P
Oilwell Mud Pumps
350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT
Oilwell Mud Pumps
A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT
OPI Mud Pumps
350-D | 700-HDL | 1000-HDL
Wheatley Mud Pumps
1036 | 6070 | 7024 | 7036
Wilson Mud Pumps
600 | 900
Contact Person: Mr. Eric
Tel: 0086-15376875239
