SUDOESTE NUEVO STYLE 8476-4A Bomba de barro nacional 12-P-16, Bomba de barro nacional, Bomba de barro EMSCO FB1600, Bomba de barro para el revestimiento de la bomba de barro nacional EMSCO F1000, Bomba de barro Lewco W2214, Bomba de barro W2215

Lugar de origen	Porcelana
Nombre de la marca	SOUTHWEST, National, Gardner Denver, Drillmec, Weatherford
Certificación	API 7K
Número de modelo	PZ10, PZ11, 7TS600, FB1600, 14P220, T1600
Cantidad de orden mínima	1 pieza
Precio	1 to 500 usd
Detalles de empaquetado	Adecuado para envío por mar y aire.
Tiempo de entrega	En stock
Condiciones de pago	LC, D/P, T/T, Western Union
Capacidad de la fuente	3000 piezas por mes

Datos del producto

Uso	Aceite, agua, aparejo de taladro	Fuerza	Eléctrico, hidráulico, diésel.
Presión	Alta presión, baja presión	Solicitud	Explotación minera, aceite, sustancia química
Estructura	Bomba de pistón, bomba de una sola etapa	Combustible	diésel, eléctrico
Estándar o no estándar	Estándar	Teoría	Bomba centrífuga, bomba alternativa, bomba de diafragma
Tipo	Bomba de barro	peso	100-3700kg
Color	Azul, rojo, etc., verde o según diseño del cliente.	Material	Arrabio/bomba de succión de acero inoxidable del fango, aleación de Chrome
Garantía	12 meses	Característica	Tamaño compacto
Nombre del producto	Bomba de barro	Cabeza	Bomba de aspiración de barro de 10 m
OEM	puede ser aceptar, aplicable	Entrada tubo ()/(del milímetro adentro)	DN200/8
Condición	Nuevo

Deja un mensaje

Descripción de producto

SUROESTE “NUEVO ESTILO” 8476-4A

nortenacional12-P-160

ARTÍCULO	P/N	DESCRIPCIÓN	CANT.
	8476-4A	EXTREMO DE FLUIDOASAMBLEA:(CONSTA DE LOS ARTÍCULOS 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34 y 47)
1	1376YXX	TRANSATLÁNTICO (CONSULTE LA GUÍA PARA LA TABLA DE PEDIDOS PARA EL TIPO (Y) Y PARA EL TAMAÑO (XX))	3
2	2930-XX	SELLO DEL REVESTIMIENTO(CONSULTE LA GUÍA PARA LA TABLA DE PEDIDOS PARA TIPO Y TAMAÑO (XX))	3
3	8476-3	PLACA DE DESGASTE	3
4	2988	PLACA DE DESGASTE Y SELLO DEL MÓDULO(URETANO 2988U DISPONIBLE)	6
5	XX-BYY	PISTÓN(CONSULTE LA GUÍA PARA LA TABLA DE PEDIDOS PARA EL TAMAÑO (XX) Y EL TIPO (YY))	3
6	568-225	JUNTA TÓRICA DEL PISTÓN	3
7	1286-32	VÁSTAGO DE PISTÓN(CON TUERCA DE TOPE ELÁSTICO)	3
8	API-4ESN	TUERCA DE TOPE ELÁSTICA DEL VÁSTAGO DEL PISTÓN	3
9	1286-1	SUB-VARILLA	3
10	1286CWY	ABRAZADERA DE VARILLA(CONSTA DE 10A, 10B, 10C) (SÓLO PARA ABRAZADERA, UTILICE 1286C)	6
10A	1200H30	MANGUERA(1/2” X 30” CON CONEXIONES 1/2” MACHO X 3/8” MACHO)	3
10B	1286CWYFP14	TUBO DE PULVERIZACIÓN DOBLE	3
10C	4020-29	PERNO DE ABRAZADERA DE VARILLA(PERNO GRADO 8 DE 7/8 X 5” CON TUERCA DE SEGURIDAD Y ARANDELA)	12
11	1200G86	CAÑA PARA PONY	3
12		VÁLVULA	6
13		INSERTO DE VÁLVULA(SI ES NECESARIO)	6
14		RESORTE DE VÁLVULA	6
15		ASIENTO DE VÁLVULA	6
	SWTM1700	KIT EXTRACTOR DE ASIENTO HIDRÁULICO COMPLETO(CONSULTE LA PÁGINA DE HERRAMIENTAS DEL CATÁLOGO PARA OBTENER MÁS DETALLES)
	4476-6A	CONJUNTO DE TAPA DE VÁLVULA DE CAMBIO RÁPIDO DE SWEST HP(CONSTA DE LOS ARTÍCULOS 16-23)	6
16	4476	BRIDA ROSCADA	6
17	4597	GLANDULA DE TORNILLO	6
18	4676-6A	ENCHUFAR(COMPLETO CON GUÍA DE VÁLVULA, TORNILLOS Y BUJE)	6
19	P119	SELLO DE TAPÓN DE TAPA DE VÁLVULA HP	6
20	4776R	GUÍA DE VÁLVULA(COMPLETO CON BUJE #4700I)	6
21	4700I	BUJE GUÍA DE VÁLVULA(URETANO 4700I DISPONIBLE)	6
22	4016-98	TORNILLO GUÍA DE VÁLVULA	12
23	4015-54	ESPÁRRAGO DE TAPA DE VÁLVULA(CON N.º DE PARTE SW HHN1500-6 TUERCA HEXAGONAL PESADA DE 1-1/2-6”)	72
24	4015-95	ESPÁRRAGO DEL EXTREMO DE POTENCIA(CON N.º DE PARTE SW HHN1375-6 TUERCA HEXAGONAL PESADA DE 1-3/8”6)	30
25	4017-65	TORNILLO DE CABEZA DE FERRY DEL RETENEDOR DEL FORRO	18
26	6476	BRIDA DE RETENCIÓN DEL FORRO	3
27	6576	TUERCA DE RETENCIÓN DEL FORRO	3
28	4018-17	ESPÁRRAGO DEL MÓDULO DE SUCCIÓN(CON SW PARTE # HHN1750-6 1-3/4”-6 TUERCA HEXAGONAL PESADA)	18
29	4018-19	TORNILLO DE LA TAPA DEL COLECTOR DE SUCCIÓN(CON ARANDELA DE PRESIÓN)	24
30	8576-50	COLECTOR DE SUCCIÓN(ENTRADA FRONTAL O LATERAL)	1
31	AJO419R	JUNTA DEL COLECTOR DE SUCCIÓN	3
32	8476-6S	MÓDULO DE SUCCIÓN(SOLO ESTUDIANTES)	3
33	8476-5D	MÓDULO DE DESCARGA(SOLO ESTUDIANTES)	3
34	8488-5	PASADOR	6
		*LOS NÚMEROS DE ARTÍCULOS DEL 35 AL 46 NO SE MUESTRAN INTENCIONALMENTE*
47	4018-18	TORNILLO DE TAPA DEL CONECTOR DE DESCARGA(CON ARANDELA DE PRESIÓN)	16
48	4018-39	DESCARGA ESPACIADOR BRIDA TORNILLO DE CABEZA HUECO	16
49	8376-1	CONECTOR DE DESCARGA	2
50	8376-2	ADAPTADOR DE DESCARGA	2
51	8376-3	ANILLO DE RESPALDO	4
52	8376-4	BRIDA ESPACIADORA DE DESCARGA	2
53	2976-3	SELLO DE BRIDA ESPACIADORA DE DESCARGA	2
54	2976-1	CONECTOR DE DESCARGA / EMPAQUE ADAPTADOR	2
55	2976-2	CONECTOR DE DESCARGA / EMPAQUE ADAPTADOR	4
56	R44D	JUNTA DE ANILLO	2
57	4017-22	ESPÁRRAGO DE BRIDA ESPACIADORA DE DESCARGA(CON SW PART# HHN1500-6 TUERCA HEXAGONAL PESADA DE 1-1/2”-6)	16
58	5000-5BBRIDA	BRIDA CIEGA 5"	1
59	9070012	SELLO DE VARILLA DE PONY	12
60	80491292	PROTECCIÓN CONTRA SALPICADURAS	3
61	8376-50A	CRUZ COLADORA COMPLETA	1
62	8376-50	FILTRO CON CLAVES SOLO EN CRUZ	1

Suroeste

A1400/1700PTBomba de lodo

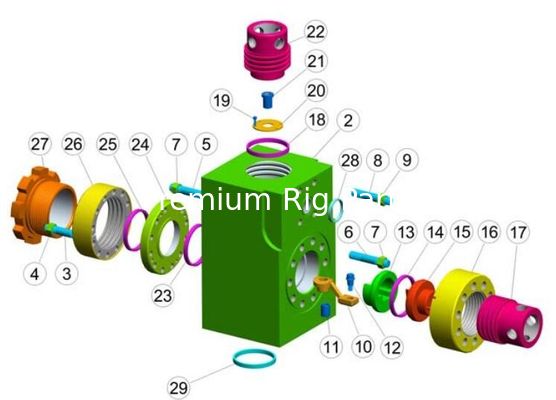

MÓDULO "L" PARA A-1400-PT, A-1700PT				CANTIDAD POR BOMBA

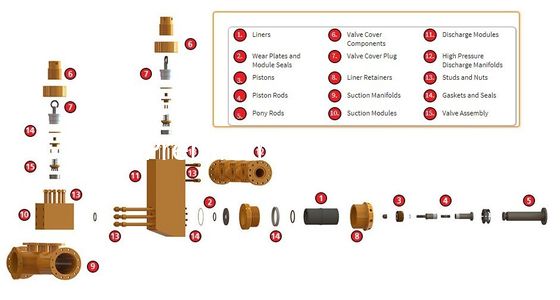

MÓDULO DE FINAL DE FLUIDOS Y ACCESORIOS
ARTÍCULO #	N.° de pieza OEM	MISIÓN PARTE #	DESCRIPCIÓN
	8488-1A	FEMA17ASSYSW	CONJUNTO COMPLETO DEL MÓDULO DEL EXTREMO DE FLUIDO. (INCLUYE ARTÍCULOS: 1-28)	3
1	8488-1D	FEMA17DISSW	MÓDULO DE DESCARGA - (INCLUYE ARTÍCULOS 1, 4,5,6,7,8,9,10,11,12 y 13)	3
2	8488-2S	FEMA17SUCSW	MÓDULO DE SUCCIÓN (INCLUYE ARTÍCULOS 2,11,12 Y 27)	3
3	6488-1	OWA17LRPLATESW	PLACA, RETENEDOR DEL REVESTIMIENTO	3
4	4017-4	pep68	TORNILLO DE CABEZA ALLEN	24
5	4016-3	OWA17DMSSW	ESPÁRRAGO, COLECTOR DE DESCARGA	12
6		EMSF1000TRSN	TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA	12
7	4016-96	OWA17PFSSW	ESPÁRRAGO, BASTIDOR DE POTENCIA	12
8		pep55	TUERCA, ESPÁRRAGO DEL BASTIDOR DE POTENCIA	12
9	4016-97	OWA17DSUCSSW	ESPÁRRAGO, DESCARGA AL MÓDULO DE SUCCIÓN	18
10		EMSF1000PFSN	TUERCA, PARA ESPÁRRAGO ARRIBA	18
11	4015-2	OWA17TRSSW	ESPARRAGO, ANILLO ROSCADO	72
12		PZ789LCSN	TUERCA, ESPÁRRAGO DE ANILLO ROSCADO	72
13	8488-5	pep70	PIN, CLAVIJA	6
14	2988	1290344	SELLO, DESCARGA AL MÓDULO DE SUCCIÓN	3
15	2974-1	20100008	SELLO, PLACA DE DESGASTE - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS)	3
16	8488-4	PP602850	PLACA, DESGASTE	3
17	6588-1	OWA17LLNSW	TUERCA, BLOQUEO DEL REVESTIMIENTO	3
18	P-129	07207129	SELLO, TAPA DE VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS)	6
19	4018-88	pep73	TORNILLO, RETENEDOR DE TAPA DE VÁLVULA	12
20	4775R	OWA17VGSW	GUÍA, VÁLVULA (INCLUYE ARTÍCULOS 20 Y 22)	6
21	4675-1A	OWA17VCASSYSW	TAPÓN, TAPA DE VÁLVULA (INCLUYE ARTÍCULOS 19,20,21 Y 22)	6
22	4700-I	PZ789VGI	BUJE, GUIA DE VALVULA	6
23	4475	OWA17FLGSW	ANILLO ROSCADO	6
24	4575	OWA17CAPSW	TAPA, ROSCADA	6
25	80102003	10300201	JUNTA, COLECTOR DE SUCCION	3
26	568-345	99609345	JUNTA, COLECTOR DE DESCARGA	3
27	4018-70	75634382	TORNILLO DE CABEZA, COLECTOR DE SUCCION	24
28	8488-7	pep90	TORNILLO DE FIJACIÓN, RETENEDOR DEL REVESTIMIENTO	9

SUDOESTE NUEVO STYLE 8476-4A Bomba de barro nacional 12-P-16, Bomba de barro nacional, Bomba de barro EMSCO FB1600, Bomba de barro para el revestimiento de la bomba de barro nacional EMSCO F1000, Bomba de barro Lewco W2214, Bomba de barro W2215 4

Todas nuestras piezas de extremo de fluido se fabrican según los estándares de calidad API 7K.

Hay piezas disponibles para estos modelos de bombas populares:

Bombas de lodo BOMCO/Emsco:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Bombas de lodo nacionales LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Bombas de lodo Ideco: T-500, T-800, T-1000, T-1300, T-1600,
Bombas de Lodo Nacionales: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Bombas de lodo Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

Pozo petroleroBombas de lodo: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT

Bomba de lodo Wirth: TPK1000, TPK1600, TPK 2000, TPK2200

Bombas rusas: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32

WEATHERFORD/Ellis Williams: E-447, E-2200

taladromec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800

Rumania: 3PN-1000, 3PN-1600, 3PN-2000

Y repuestos de otras marcas para WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.

SUDOESTE NUEVO STYLE 8476-4A Bomba de barro nacional 12-P-16, Bomba de barro nacional, Bomba de barro EMSCO FB1600, Bomba de barro para el revestimiento de la bomba de barro nacional EMSCO F1000, Bomba de barro Lewco W2214, Bomba de barro W2215 5

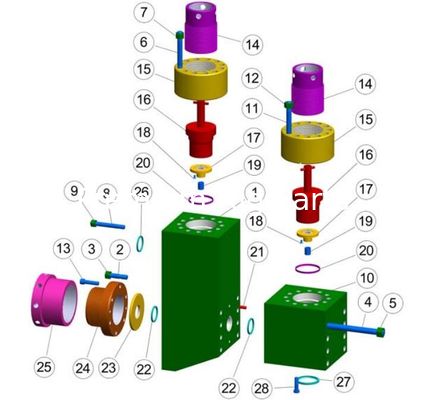

GARDNER DENVER PZ-7, PZ-8, PZ-9				CANTIDAD POR BOMBA
MÓDULO DE FINAL DE FLUIDOS Y ACCESORIOS
ARTÍCULO #	N.° de pieza OEM	MISIÓN PARTE #
1		FEMPZ789CA	CONJUNTO COMPLETO DEL MÓDULO DEL EXTREMO DE FLUIDO (INCLUYE ARTÍCULOS 1-22 + 24)	3
1A	200PZL029F	FEMPZ789	MÓDULO DEL EXTREMO DE FLUIDO CON CLAVIJAS (INCLUYE 1-9 Y 24)	3
	205PZL029D
02	79L188	PZ789LCS	ABRAZADERA DE ESPÁRRAGO, MARCO Y REVESTIMIENTO	24
03	50B36	PZ789LCSN	TUERCA (PARA ARRIBA)	24
04	79L73	PZ789GPFS	ESPÁRRAGO, MARCO	12
05	50AQ30	PZ789GPFSN	TUERCA (PARA ARRIBA)	12
06	79AL6	PZ789TRS	ESPÁRRAGO, TAPA DE VÁLVULA	48
07	50B34	PZ789TRSN	TUERCA (PARA ARRIBA)	48
08	202PZL110	PZ789DMS	ESPÁRRAGO, COLECTOR DE DESCARGA	12
09	50B34	PZ789TRSN	TUERCA (PARA ARRIBA)	12
10	2011861	PZ789EXPR	ANILLO, EXPANSOR DE JUNTA DE TAPA DE VÁLVULA	6
11	2011862	07916749	JUNTA, TAPA DE VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS)	6
12	2007674	PZ789VGI	BUJE, GUIA DE VALVULA	6
13	2011860	PZ789VC	CUBIERTA, VÁLVULA	6
14	2011699	PZ789FLG	ANILLO, TAPA DE VÁLVULA ROSCADA	6
15	2011857	PZ789CAP	TAPA, BLOQUEO DE TAPA DE VÁLVULA	6
16	2011701	PZ789PL	PLACA, RETENEDOR	6
17	2011700	PZ789LVG	GUÍA, VÁLVULA SUCCIÓN	3
18	95W2	PZLVGALAVADORA	ARANDELA DE SEGURIDAD 1/2" 316SS	6
19	655EE06S	PZLVGABOLT	TORNILLO 1/2"x1 3/4" 316SS HX HD C/S	6
20	25AL35	07916747	JUNTA, COLECTOR DE DESCARGA	3
21	25G41	07923283	JUNTA, COLECTOR DE SUCCION	3
22	1PV14	PZ789LC	ABRAZADERA, REVESTIMIENTO	3
23	2011706	PZ789LVGA	CONJUNTO, GUÍA DE VÁLVULA INFERIOR (INCLUYE 12, 16 -19)	3
24		700044111	TORNILLO DE CAPA, DISTRIBUIDOR DE SUCCIÓN - NO SE MUESTRA	24
25		7619066	ARANDELA, BLOQUEO DE TORNILLO DE CAPA DEL COLECTOR DE SUCCIÓN	24

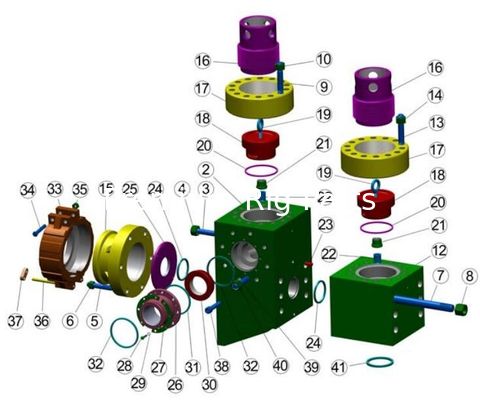

GARDNER DENVER PZ-10,PZ-11 MÓDULO DE MISIÓN SERIE 6 CUBIERTAS DE ASIENTOS DE VÁLVULA				CANTIDAD POR BOMBA
MÓDULO DE FINAL DE FLUIDOS Y ACCESORIOS
ARTÍCULO #	N.° de pieza OEM	MISIÓN PARTE #
	N / A	FEMPZ1011API6CA	CONJUNTO COMPLETO DEL MÓDULO DEL EXTREMO DE FLUIDO (INCLUYE ARTÍCULOS 1-23)	3
1	N / A	FEMPZ1011API6	MÓDULO DEL EXTREMO DE FLUIDO CON CLAVIJAS (INCLUYE ARTÍCULOS 1-8, 24)	3
2	N / A	PZ1011LCS	ABRAZADERA DE ESPÁRRAGO, MARCO Y REVESTIMIENTO	24
3	N / A	PZ1011GPFS	MÓDULO DE ESPÁRRAGOS AL MARCO DE ALIMENTACIÓN	24
4	N / A	PZ1011LCSN	TUERCA, ARTÍCULOS 2 Y 3	72
5	N / A	PZ1011TRS	ESPÁRRAGO, TAPA DE VÁLVULA A MÓDULO	72
6	N / A	PZ789TRSN	TUERCA, ESPÁRRAGO DE TAPA DE VÁLVULA	72
7	N / A	PZ789DMS	ESPÁRRAGO DEL COLECTOR DE DESCARGA	12
8	N / A	PZ789TRSN	TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA	12
9	N / A	PZ1011FLG	ANILLO, TAPA DE VALVULA	6
10	N / A	SWP119	JUNTA, TAPA DE VÁLVULA (GOMA)	6
11	N / A	SWP119URE	JUNTA, TAPA DE VÁLVULA (URETANO)	6
12	N / A	PZ789VGI	BUJE, GUÍAS DE VÁLVULA P/	12
13	N / A	PZ1011VC6	TAPA DE VÁLVULA	6
14	N / A	PZ1011CAP	TAPA DE CIERRE DE TAPA DE VÁLVULA	6
15	N / A	PZ1011PL6	PLACA DE RETENCIÓN	3
16	N / A	PZ1011LVG6	GUÍA DE VÁLVULA INFERIOR, VÁLVULA DE SUCCIÓN	3
17	N / A	PZLVGALAVADORA	ARANDELA DE PRESIÓN PARA GUÍA DE VÁLVULA INFERIOR	6
18	N / A		TORNILLO DE CABEZA HEXAGONAL PARA GUÍA DE VÁLVULA INFERIOR	6
19	N / A	07916747	JUNTA DEL COLECTOR DE DESCARGA	3
20	N / A	07923283	JUNTA DEL COLECTOR DE SUCCIÓN	3
21	N / A	PZ1011LC	ABRAZADERA DEL REVESTIMIENTO	3
22	N / A	PZ1011LVGA6	CONJUNTO DE GUÍA DE VÁLVULA INFERIOR.	3
23		700044111	TORNILLO DE CAPA, DISTRIBUIDOR DE SUCCIÓN (NO SE MUESTRA)	24
		7619066	ARANDELA, BLOQUEO DE TORNILLO DE CAPA DEL COLECTOR DE SUCCIÓN	24

Southwest Oilfield Products es un fabricante líder de equipos de petróleo y gas que ofrece a su base de clientes global las mejores soluciones de bombas de lodo y servicio de pozos de su clase. Fabrican equipos resistentes y confiables para sus necesidades específicas, incluidos extremos de fluido para bombas de lodo, extremos de fluido para bombas de fractura, revestimientos, pistones y otros artículos consumibles.

Su equipo de soluciones para bombas de lodo ha sido líder en la industria desde 1947 y es reconocido por proporcionar terminales fluidos y piezas consumibles para bombas de lodo de alta calidad, como pistones, revestimientos, válvulas y asientos, a empresas de perforación de todo el mundo. Con más de 65 años de experiencia en fabricación, su misión es brindarle simplemente los mejores equipos de servicio de pozos y productos de bombas de lodo.

Southwest Oilfield Products, Inc. se compromete a entregar productos de la más alta calidad, a tiempo y a crear impactos positivos significativos en los proyectos de sus clientes. Se esfuerzan por mantener su postura innovadora en la industria mientras se asocian con nuestros clientes para compartir el enfoque en generar soluciones.

Fabricantes y marcas de bombas de lodo triplex
NACIONAL	Dios	EMSCO	POZO DE PETRÓLEO
7P50	HAP-275	F350/500/650	A350PT
8P80	PZ-7	F800	A560/600PT
9P100	PZ-8	F1000	A850PT
10P130	PZ-9	FB1300	A100PT
12P160	PZ-10	FB1600	A1400PT
14P220	PZ-11	FC2200	A1700PT
IDECO	TALADRO	TIEMPO	BOMCO
T500	7TS500	MP-5	F500
T800	9T800	MP-8	F800/F1000
T1000	9T1000	MP-10	F1300
T1300	12T1600	MP-13/16	F1600
T1600	14T2200	E-447	F1600HL
		E-2200	F2200HL
TSC	EWCO	BLOQUE AMERICANO	EWECO
WF-400	W-440	K-800	E-447
WF-700	W-446	K-1000	E-600
WF-1300	WH-1312	K-1300	E-800
WF-1600	WH-1612	K-1600	E-1100
WF-2000	W-1712		E-1300
WF-2200	W-2214/W-2215		E-1600
HONGHUA	LS NOVIEMBRE	WIRTH	Rongsheng
F500	3NB500C	TPK-1000	W440/446
F800	3NB800C	TPK-1600	F500
F1000	3NB1000C	TPK-2000	F800
F1300	3NB1300C	TPK-2200	F1000
F1600	3NB1600		F1600L
F1600HL/F2200HL	F-1600/F-1600L
Otras marcas de bombas de lodo y repuestos: Southwest, Mud King, Baker, Texma, Skytop, RG, Ellis Williams, Brewster

Servicios de pozo/dúplex Fabricantes y marcas de bombas de lodo
Emsco	Nacional	Pozo petrolero	ideco
D300	N1000-1600	6P-HD	MM300
D500	K380	8P-HD	MM500/500F
D550	K500	610P	MM700/700F
D700	K500A	212P	MM600/600F
D375	K700A	214P/14P	MM200
	C150/C150B	218P	MM300
	C250	18P
gasolina	Gardner Denver	Gardner Denver	Ellis Williams
1563	5" x 6" FG FXG	7,5” x 8” FY FXX	15W600
1740-55	5" x 8" FD FXX	7,25" x 12" FZ FXZ	19W1000
2651	5,5" x 8" FD FXX	FXN de 7,25" x 14"
2652	FC-FXX/FC-FXD	7,25" x 14" FK FXK
	FXD FD de 5" x 10"	FQ-FXQ
	FXD FD de 5,5" x 10"	FO FXO de 7,25" x 10"
	7,5" x 10" para el año fiscal FXD	4,5" x 6" FG FXG
taladromec	ruso	Gardner Denver
10D2C	NB125	TÉ 4x5 Tríplex
8D1S	NB80	5-1/2x5 EL Tríplex
	NB50	5x8 PAH Triplex
	NB32	PJ-8

Bombas de lodo Brewster ® B-550 • B-750 • B-1000 • 1100T • B-1300

Bombas de lodo Continental Emsco ® F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Bomba de Lodo Gaso ® 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Bombas de lodo Gardner Denver ®

PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL

TEE de servicio de pozo Gardner Denver ® • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

Gardner Denver ® Servicio continuo GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Bombas de Lodo Ideco ® MM-200 • MM-300 • MM-500 • MM-500F • MM-550

Bombas de Lodo Ideco ® MM-550F • MM-700 • MM-700F • T-500

Bombas de Lodo Ideco ® T-500 • T-800 • T-1000 • T-1300 • T-1600

Bombas de lodo National ® Serie J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

Bombas de lodo National ® K-280 • K-380 • K-500 • K-500A • K-700A

Bombas de lodo National ® Serie P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

Bombas de lodo Oilwell ® A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

Bombas de lodo Oilwell ® A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

Bombas de émbolo Oilwell ® C-323 a B-558 • SA-640-50 a SB-644-B

Bombas de lodo OPI ® 350-D • 00-DL • 700-HDL • 1000-HDL

Bombas de lodo Wheatley ® 1036 • 6070 • 7024 • 7036

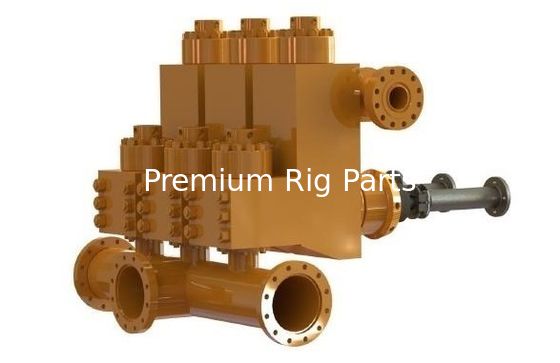

Módulos finales de fluido

National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®

Amortiguador de pulsaciones

Amortiguador de Pulsaciones Hydril Tipo "K"

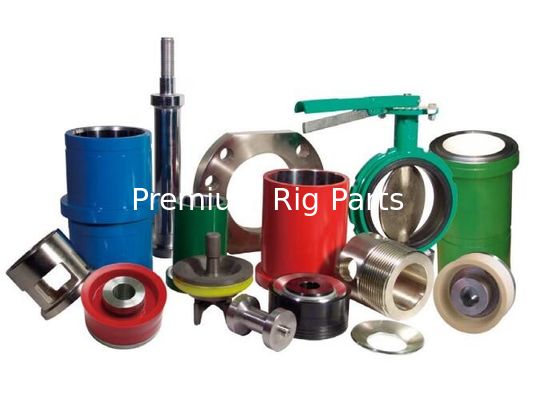

Repuestos populares para bombas de lodo

Los fabricantes y modelos de bombas de lodo incluyen:

Bombas de lodo Brewster

B-550 | B-750 | B-1000 | 1100T | B-1300

Bombas de lodo Continental Emsco

Bombas de lodo Continental Emsco

Bombas de lodo Continental Emsco

PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL

Bombas de lodo Ellis Williams (Luko)

WW-440 | 14W-400 | 15W-600 | 9W-1000

Bomba de lodo a gasolina

1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652

Bombas de lodo Gardner Denver

FF-FXF;FG-FXG;A hasta L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL

Bombas de lodo Ideco

MM-200 | MM-300 | MM-500 | MM-500F | MM-550

Bombas de lodo Ideco

MM-550F | MM-700 | MM-700F | T-500

Bombas de lodo Ideco

T-800 | T-1000 | T-1300 | T-1600

Bombas de Lodo Nacionales

C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000

Bombas de Lodo Nacionales

K-280 | K-380 | K-500 | K-500A | K-700A

Bombas de Lodo Nacionales

7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160

Bombas de lodo para pozos petroleros

6P-HD | 610-P | 212-P | 214-P | 218-P

Bombas de lodo para pozos petroleros

350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT

Bombas de lodo para pozos petroleros

A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT

Bombas de lodo OPI

350-D | 700-HDL | 1000 HDL

Bombas de lodo Wheatley

1036 | 6070 | 7024 | 7036

Bombas de lodo Wilson

600 | 900

MÓDULO MISIÓN "L" PARA A-1400-PT, A-1700PT
MÓDULO DE FINAL DE FLUIDOS Y ACCESORIOS
ARTÍCULO #	N.° de pieza OEM	MISIÓN PARTE #
	8488-1A	FEMA17ASSYSW	CONJUNTO COMPLETO DEL MÓDULO DEL EXTREMO DE FLUIDO. (INCLUYE ARTÍCULOS: 1-28)
1	8488-1D	FEMA17DISSW	MÓDULO DE DESCARGA - (INCLUYE ARTÍCULOS 1, 4,5,6,7,8,9,10,11,12 y 13)
2	8488-2S	FEMA17SUCSW	MÓDULO DE SUCCIÓN (INCLUYE ARTÍCULOS 2,11,12 Y 27)
3	6488-1	OWA17LRPLATESW	PLACA, RETENEDOR DEL REVESTIMIENTO
4	4017-4	pep68	TORNILLO DE CABEZA ALLEN
5	4016-3	OWA17DMSSW	ESPÁRRAGO, COLECTOR DE DESCARGA
6		EMSF1000TRSN	TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA
7	4016-96	OWA17PFSSW	ESPÁRRAGO, BASTIDOR DE POTENCIA
8		pep55	TUERCA, ESPÁRRAGO DEL BASTIDOR DE POTENCIA
9	4016-97	OWA17DSUCSSW	ESPÁRRAGO, DESCARGA AL MÓDULO DE SUCCIÓN
10		EMSF1000PFSN	TUERCA, PARA ESPÁRRAGO ARRIBA
11	4015-2	OWA17TRSSW	ESPARRAGO, ANILLO ROSCADO
12		PZ789LCSN	TUERCA, ESPÁRRAGO DE ANILLO ROSCADO
13	8488-5	pep70	PIN, CLAVIJA
14	2988	1290344	SELLO, DESCARGA AL MÓDULO DE SUCCIÓN
15	2974-1	20100008	SELLO, PLACA DE DESGASTE - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS)
16	8488-4	PP602850	PLACA, DESGASTE
17	6588-1	OWA17LLNSW	TUERCA, BLOQUEO DEL REVESTIMIENTO
18	P-129	07207129	SELLO, TAPA DE VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS)
19	4018-88	pep73	TORNILLO, RETENEDOR DE TAPA DE VÁLVULA
20	4775R	OWA17VGSW	GUÍA, VÁLVULA (INCLUYE ARTÍCULOS 20 Y 22)
21	4675-1A	OWA17VCASSYSW	TAPÓN, TAPA DE VÁLVULA (INCLUYE ARTÍCULOS 19,20,21 Y 22)
22	4700-I	PZ789VGI	BUJE, GUIA DE VALVULA
23	4475	OWA17FLGSW	ANILLO ROSCADO
24	4575	OWA17CAPSW	TAPA, ROSCADA
25	80102003	10300201	JUNTA, COLECTOR DE SUCCION
26	568-345	99609345	JUNTA, COLECTOR DE DESCARGA
27	4018-70	75634382	TORNILLO DE CABEZA, COLECTOR DE SUCCION
28	8488-7	pep90	TORNILLO DE FIJACIÓN, RETENEDOR DEL REVESTIMIENTO

Descripción del Producto

· Línea de producción integrada: Premium ofrece bombas de lodo de pistón de acción simple triplex serie F desde 500 HP hasta 2200 HP con un alto rendimiento probado en el tiempo.

· Diseño fiable, compacto y bien equilibrado: diseñado para las condiciones más severas.

· Extremo de potencia con fina artesanía: bastidor mecanizado con precisión y alta resistencia; cigüeñal forjado y tratado térmicamente; Superficie endurecida en los engranajes impulsores y mayor vida útil.

· Extremo de fluido y consumibles: intercambiables con múltiples OEM.

· Opciones de transmisión diversificadas: a través de correa, cadena o caja de cambios, las bombas pueden funcionar con motores de CA/CC de varias marcas, motores diésel o simplemente acoplar el eje del piñón con uno de nuestros motores de transmisión directa premium.

· Actualice una bomba de lodo de 1300HP o 1600HP para lograr una mayor presión de descarga (7500 psi) simplemente cambiando a un extremo de fluido tipo "L", servicio en el sitio opcional (cargo adicional).

· Juego de cojinetes, válvula de alivio, amortiguador de pulsaciones, bomba de pulverización de revestimiento, bomba de precarga opcional, marca Western.

· Adecuado para herramientas de cambio rápido de válvulas y pistones de múltiples marcas y sistemas de retención de camisas.

· La calificación y certificación estándar satisface la demanda del cliente.

PARÁMETROS TÉCNICOS

Modelo	F-500	F-800	F-1000	F-1300
Máx. Tamaño del revestimiento × Trazo	170×191 (6-3/4×7,5)	170×229 (6-3/4×9)	170×254 (6-3/4×10)	180×305 (7×12)
Clasificación de carreras, r/min	165	150	140	120
Clasificación de potencia, kW(HP)	373(500)	597 (800)	746 (1000)	969 (1300)
Tipo de engranaje	4.286:1	4.185:1	4.207:1	4.206:1
Brida de entrada de succión, en	8	10	12	12
Brida de salida de descarga, en	4	5	5	5
Diámetro del eje del piñón, mm(pulg.)	139,7(5-1/2)	177,8(7)	196,9(7-3/4)	215,9(8-1/2)
Clave, mm(pulg.)	31,75×31,75 (1-1/4×1-1/4)	44,45×44,45 (1-3/4×1-3/4)	50,8×50,8 (2×2)	50,8×50,8 (2×2)
Cavidad de la válvula	Válvula sobre válvula, API n.º 5	Válvula sobre válvula, API n.º 6	Válvula sobre válvula, API n.º 6	Válvula sobre válvula, API n.º 7
Aprox. Peso, kg (libras)	9770 (21540)	14500 (31970)	18790 (41420)	26700 (54170)

PARÁMETROS TÉCNICOS

Modelo	F-1600/1600L	F-1600HL	F-2200	F-2200HL
Tipo	Pistón triplex de simple efecto	Pistón triplex de simple efecto	Pistón triplex de simple efecto	Pistón triplex de simple efecto
Máx. Tamaño del revestimiento × longitud de carrera	180×305(7×12)	190×305(7-1/2×12)	230×356(9×14)	230×356(9×14)
Clasificación de carreras, r/min	120	120	105	105
Clasificación de potencia, kW (HP)	1193 (1600)	1193 (1600)	1640 (2200)	1640 (2200)
Relación de engranajes	4.206:1	4.206:1	3.512:1	3.512:1
Brida de salida de descarga, en	Brida de 5 ″, 5000 psi	Brida de 5 ″, 10000 psi (110 milímetros)	Brida de 5 ″, 5000 psi (130 mm)	Brida de 5 ″, 10000 psi (130 milímetros)
Diámetro del eje del piñón, mm (pulg.)	215,9(8-1/2)	215,9(8-1/2)	254(10)	254(10)
Clave, mm (pulg.)	50,8×50,8 (2×2)	50,8×50,8 (2×2)	63,5×44,45 (2-1/2×1-3/4)	63,5×44,45 (2-1/2×1-3/4)
Macetas de válvula	Válvula sobre válvula, API #7/ Tipo L, API #7	tipo L, API #7	Válvula sobre -Válvula, API n.º 8	tipo L, API #8
Aprox. Peso, kg (libras)	24791 (54660) /27020 kg (57100 lb)	29400 (64820)	38460 (84790)	44000 (94980)

Para cumplir con los requisitos de tecnología de perforación para alta presión de bomba y gran desplazamiento en campos petrolíferos, diseñamos y fabricamos bombas de lodo F-500, F-800, F-1000, F-1300, F-1600, F-1600L, F-2200 y F-2200 con gran potencia y F-1600HL, F-2200HL de alta presión basadas en los tres tipos mencionados de bombas de lodo de la serie F que se formaron. Bombas de lodo triplex de simple efecto completas de la serie F. En los últimos años, también comenzamos a suministrar bombas de lodo de las series livianas F1-800, F1-1600 y bombas de lodo de cinco cilindros de gran potencia QDP-3000 diseñadas por Bomco.

Nuestras bombas de lodo son famosas por su tecnología avanzada, calidad confiable y rendimiento extraordinario, aprobados por el cliente nacional y extranjero. Nuestras bombas de lodo se han exportado a docenas de países y áreas, como Rusia, Tailandia, India, Omán, Egipto, Australia, Pakistán, Kazajstán, México, Indonesia, Uzbekistán, Turkmenistán, Reino Unido, EE. UU. y Canadá, etc., que están más equipados para las plataformas y se exportan más.

Características técnicas

· Bomba de lodo F-1300, F-1600, F-1300L y F-1600L

SUDOESTE NUEVO STYLE 8476-4A Bomba de barro nacional 12-P-16, Bomba de barro nacional, Bomba de barro EMSCO FB1600, Bomba de barro para el revestimiento de la bomba de barro nacional EMSCO F1000, Bomba de barro Lewco W2214, Bomba de barro W2215 17 tiene un máx. Presión de bomba de 34,5 MPa (5000 Psi) y un desplazamiento de 46 . 5 L/ S con revestimiento interior de Φ180 mm. Estos dos modelos son la primera opción para equipos de perforación media y profunda como componente variado.

· Las bombas de lodo F-1600HL y F-2200HL con alta potencia y alta presión están desarrolladas para cumplir con los requisitos de tecnología de perforación de pozos marinos de aguas profundas, terrestres y horizontales, especialmente en áreas desérticas.

· Las bombas de lodo de las series livianas F1-800, F1-1600 tienen un nuevo diseño. En comparación con las bombas de lodo de la misma potencia de la serie F, el avance de menor volumen y peso es apropiado para las plataformas que trabajan en pantanos y plataformas de elevación con helicópteros.

· Bomba de lodo QDP-3000 de cinco cilindros con gran potencia, alta presión, gran desplazamiento, tamaño pequeño, peso ligero, especialmente adecuada para plataformas marinas y barcos de perforación.

Bombas de lodo serie F

Las bombas de lodo de la serie F incluyen extremo de potencia, extremo de fluido, sistema de pulverización, sistema de lubricación y sistema de carga.

A1. Extremo del poder

Características del extremo de potencia:

· Engranaje en espiga de dientes continuos.

· El cigüeñal está fabricado en acero aleado.

· Guía de cruceta intercambiable.

· El marco está hecho de placa de acero soldada para proporcionarle alta resistencia, buena rigidez y peso ligero.

· El empaque de la varilla de extensión tiene una estructura de sello dúplex para brindar un buen resultado de sellado.

· El extremo de potencia utiliza el sistema de lubricación combinado de lubricación forzada y lubricación por salpicadura.

A2. Extremo fluido

Características del extremo fluido:

· Cada pieza de sellado resiste la compactación por rigidez y tiene buena estanqueidad a alta presión;

· El extremo fluido vertical presenta un buen rendimiento de succión;

· El extremo de fluido L presenta resistencia a alta presión, conveniente para reemplazar el conjunto de válvula;

· Compuerta de descarga, válvula de alivio de corte y descarga.

El filtro está instalado en la salida de descarga.

1.Cilindros

Los cilindros están hechos de acero aleado forjado, tres cilindros de cada bomba son intercambiables. A petición del cliente, la superficie del cilindro puede estar niquelada para mejorar la resistencia a la abrasión.

2.Válvula Asamblea

La válvula de succión y la válvula de descarga para las bombas de lodo serie F son intercambiables. La bomba de lodo F-500 utiliza una válvula API#5. Las bombas de lodo F-800 y F-1000 utilizan una válvula API#6. Las bombas de lodo F-1300, F-1600, F-1600L y F-1600HL utilizan una válvula API#7. Las bombas de lodo F-2200L y F-2200HL utilizan una válvula API#8.

3.Revestimientos

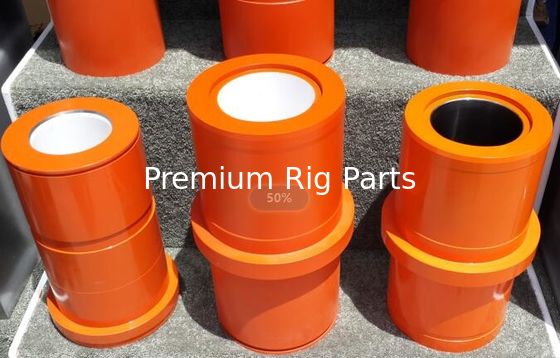

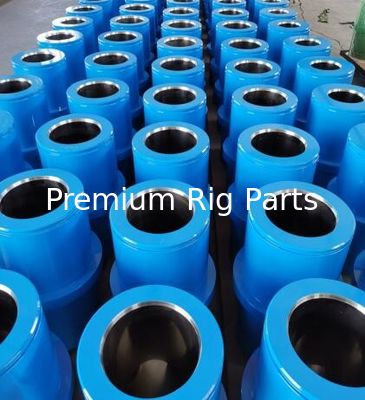

Se utilizan revestimientos bimetálicos. La funda está hecha de hierro fundido resistente al desgaste, los revestimientos presentan resistencia al desgaste y a la corrosión.

Las bombas de lodo F-1600HL y F-2200HL pueden elegir revestimientos cerámicos para mejorar la vida útil.

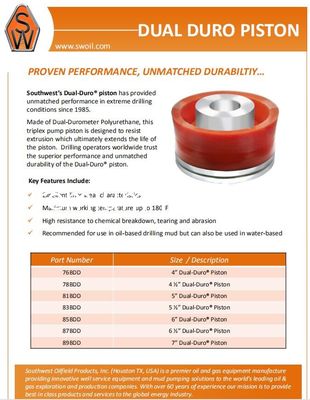

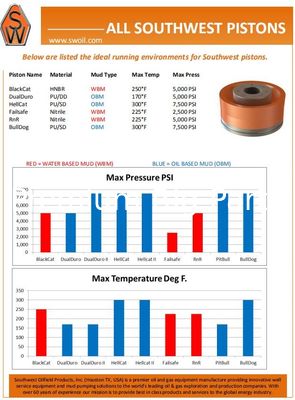

4.Pistones y pistón Varillas

Se ajustan mediante corredera, se sellan con un anillo de sellado de goma y finalmente se sujetan con contratuercas para evitar que el pistón se afloje y desempeñar un papel en el sellado.

5.émbolo

Extremo de fluido, camisas, pistones, válvulas, asientos de válvula, resortes de válvula, anillos de sellado y juntas, tapa de válvulas y culata de

El conjunto del extremo de fluido para las bombas de lodo F-800 y F-1000 es intercambiable.

Los conjuntos de extremo de fluido de las bombas de lodo F-1300 y F-1600 son intercambiables. Los conjuntos de extremo de fluido de las bombas de lodo F-1300HL y F-1600HL también son intercambiables.

A3.Sistema de pulverización

El sistema de pulverización consta principalmente de una bomba de pulverización, una caja de agua de refrigeración y un tubo de pulverización; su función es enfriar y enjuagar los revestimientos y pistones para mejorar su vida útil. La bomba de pulverización centrífuga puede ser impulsada por una polea montada en el extremo de extensión del eje de entrada o por un motor independiente y enfriada y lubricada con agua.

El tubo de pulverización está montado en el acoplamiento entre la varilla de extensión y el vástago del pistón y puede alternar con el pistón. Las boquillas están cerca del extremo del pistón para que el fluido lubricante y refrigerante pueda enjuagar la superficie de contacto entre el pistón y la camisa todo el tiempo. También se puede utilizar el tubo rociador fijo y duradero.

A4.Sistema de lubricación

El extremo de potencia utiliza el sistema de lubricación combinado de lubricación forzada y lubricación por salpicadura. El aceite a presión se transporta a través de la tubería de lubricación, la cruceta, la varilla intermedia y todos los cojinetes mediante una bomba de aceite de engranajes dentro de la caja de aceite para realizar la lubricación forzada. El estado de funcionamiento de la bomba de aceite de engranajes se puede entender a través del manómetro situado detrás del bastidor.

A5.Sistema de carga

Para evitar que se produzca una obstrucción de aire debido a una baja presión de entrada de la bomba, cada bomba de lodo está equipada con un sistema de carga completo. Consta de bomba de carga, base de bomba, válvula de mariposa y colector correspondiente. Montada en el colector de succión de la bomba de lodo, la bomba de carga es impulsada por un motor de propósito especial o el eje de entrada de la bomba de lodo a través de correas trapezoidales para reducir el consumo de energía.

Bombas de lodo de perforación serie F1

Las bombas de lodo de perforación serie F1 incluyen extremo de potencia, extremo de fluido, sistema de pulverización, sistema de lubricación y sistema de carga. Tiene caracteres ligeros y de pequeño volumen.

Ⅰ. Extremo del poder

Técnico características

· Engranaje en espiga de dientes continuos, el rectificado del engranaje se carburiza y endurece, lo que mejora la capacidad de resistencia a la corrosión.

· Equipado con cigüeñal tipo bloque y mecanizado completo con ventajas de excelente equidad, funcionamiento suave y menor vibración y ruido.

· La base del eje principal utiliza la estructura "sin tapa", que puede cambiar la condición de fuerza de los pernos en el eje principal.

y mejora la confiabilidad.

· La guía de la cruceta reemplazable y la cruceta adoptan un metal especial de pulverización;

· El marco está hecho de placa de acero soldada para proporcionarle alta resistencia, buena rigidez y peso ligero;

· La estructura de doble sellado para varilla de extensión proporciona un buen sellado.

· El extremo de potencia utiliza el sistema de lubricación combinado de lubricación forzada y lubricación por salpicadura.

Ⅱ. Extremo fluido

Características técnicas

· Cada pieza de sellado adopta compactación rígida y tiene buena estanqueidad a alta presión;

· El extremo fluido vertical presenta un buen rendimiento de succión;

· La compuerta de descarga, la válvula de alivio de corte y la descarga de cinco vías están instaladas en la salida de descarga.

Ⅲ. Sistema de pulverización

Este sistema consta principalmente de una bomba de pulverización, un tanque de agua de refrigeración y una tubería de pulverización. La función es enfriar y lavar la camisa y el pistón para prolongar su vida útil.

La bomba de pulverización centrífuga es accionada por un motor independiente y enfriada y lubricada por agua.

ⅣSistema de lubricación

El extremo de potencia utiliza el sistema de lubricación combinado de lubricación forzada y lubricación por salpicadura. El aceite a presión se transporta a través de la tubería de lubricación, la cruceta, la varilla intermedia y todos los cojinetes mediante una bomba de aceite de engranajes dentro del exterior del bastidor para realizar la lubricación forzada. El estado de funcionamiento de la bomba de aceite de engranajes se puede entender a través del manómetro situado detrás del bastidor.

ⅤSistema de carga

Para evitar que se produzca una obstrucción de aire debido a una baja presión de entrada de la bomba, cada bomba de lodo está equipada con un sistema de carga completo. Consta de bomba de carga, base de bomba, válvula de mariposa y colector correspondiente. La bomba de carga es impulsada por un motor independiente y montada en el colector de succión de la bomba de lodo.

Ⅵ.Presupuesto

Modelo	F1-800	F1-1600
Tipo	Pistón triplex de simple efecto	Pistón triplex de simple efecto
Máx. Tamaño del revestimiento × resistencia	170×216mm (6 3/4″×8.5″)	180×280mm (7″×11″)
Calificación de trazos	160 rpm	130 rpm
Clasificación de potencia	597kW (800 caballos de fuerza)	1193kW (1600 caballos de fuerza)
tipo de equipo	Engranaje en espiga	Engranaje en espiga
Relación de transmisión	3.3143:1	3,7381:1
Lubricación	Forzar y salpicar	Forzar y salpicar
Entrada de succión	Brida de 8″ (203 mm)	Brida de 10″(254 mm)
Salida de descarga	Brida de 4″, 5000 psi	Brida de 4″, 5000 psi
Diámetro del eje del piñón.	177,8 mm (7")	215,9 mm (8-1/2 ″)
Llave	44,45×44,45 mm (1 3/4″×1 3/4″)	50,8×50,8 mm (2″×2″)
Macetas de válvula	válvula sobre válvula, API #6	válvula sobre válvula, API #7
Aprox. Peso	11536 kg (25430 libras)	20700 kg (45635 libras)

África:
Argelia
Angola
Camerún
Congo
Guinea Ecuatorial
Gabón
Ghana
Nigeria

Oriente Medio:
Azerbaiyán
Bahréin
Egipto
India
Kazajstán
Kuwait
Omán
Pakistán
Catar
Arabia Saudita
Pavo
Turkmenistán
Emiratos Árabes Unidos
Uzbekistán

Sudamerica:
Argentina
bolivia
Brasil
Chile
Columbia
Ecuador
Papúa Nueva Guinea
Perú
Trinidad y Tobago
Venezuela

Centroamérica:
Guatemala
Salvador
Costa Rica
Nicaragua

Asia:
Rusia
Brunéi
Indonesia
Malasia
Filipinas
Singapur
Tailandia
Vietnam

Europa:
Noruega
Polonia
Reino Unido

Otros:
Australia
Canadá
Porcelana
Japón
México
Ucrania

Productos recomendados
