Pour les produits:
POMPE À BOUE MP16, POMPE À BOUE POUR FORAGE DE PUITS DE PÉTROLE, POMPE À BOUE WEATHERFORD, POMPE À BOUE MP5, POMPE À BOUE MP10, POMPE À BOUE MP13, POMPE À BOUE 9P100, POMPE À BOUE 10P-130, POMPE À BOUE 12P-160, POMPE À BOUE 14P-220
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | Weatherford, Southwest, Bomco, Gardner Denver, Drillmec, Ideco, Lewco |
| Certification | API |
| Numéro de modèle | MP10, MP-16, E-2200, 12P160, 14P-220, PZ10, PZ9 |
| Quantité de commande min | 1 ensemble |
| Prix | 40000 USD |
| Détails d'emballage | Adapté à l'expédition |
| Délai de livraison | En stock |
| Conditions de paiement | T/T, LC |
| Capacité d'approvisionnement | 50 ensembles par mois |
Détails sur le produit
| Usage | Pétrole, plate-forme de forage | Pouvoir | Électrique, diesel |
|---|---|---|---|
| Pression | Pompe à boue submersible à haute pression et basse pression, pompe à boue de dragage de sable | Application | exploitation minière, pétrole |
| Structure | Pompe à piston | Carburant | Diesel, moteur diesel et moteur hydraulique en option |
| Standard ou non standard | Standard | Théorie | Pompe centrifuge, pompe alternative, pompe à membrane |
| Taper | Pompe à boue | poids | 100-3700kg |
| Couleur | Vert ou par conception de client | Matériel | Pompe aspirante de boue de fonte/acier inoxydable, alliage de Chrome |
| Garantie | 12 mois | Fonctionnalité | pompe à aspiration de boue |
| Nom du produit | Pompe à boue | Tête | Pompes à aspiration de boue de 10 m |
| OEM | peut être accepter, applicable |
Description de produit
Weatherford propose une gamme complète de pompes à boue de qualité supérieure, basées sur des conceptions éprouvées et faciles à entretenir, reconnues dans le monde entier. Chaque pompe est accompagnée d'un service et d'un support exceptionnels que seul un véritable fournisseur mondial comme Weatherford peut promettre. Si l'on ajoute à cela nos prix compétitifs et la disponibilité immédiate des pompes et des pièces, il est clair que Weatherford a placé la barre plus haut pour les pompes à boue.
Weatherford construit l'une des organisations de pompes alternatives leaders mondiales en vous offrant plus de pompe pour votre argent.
Nous intégrons des caractéristiques à valeur ajoutée qui ne coûtent pas plus cher et vous apportent la valeur durable de composants de pompe conçus pour une fiabilité et une durée de vie maximales.
Plus important encore, nos équipes apportent une expérience et un dévouement inestimables à votre application. Elles vous aideront à choisir parmi notre large gamme de pompes et d'accessoires et vous les livreront plus rapidement que quiconque dans l'industrie.
Description du produit
Ligne de production intégrée : Premium propose la pompe à boue à piston triplex à simple effet de la série F, de 500 CV à 2200 CV, avec des performances élevées éprouvées par le temps.
Conception fiable, compacte et bien équilibrée : conçue pour les conditions les plus sévères.
Extrémité motrice avec un savoir-faire raffiné : Châssis haute résistance usiné avec précision ; vilebrequin forgé et traité thermiquement ; surface durcie sur les engrenages d'entraînement et durée de vie plus longue.
Extrémité hydraulique et consommables : interchangeables avec plusieurs OEM.
Options d'entraînement diversifiées : Par courroie, chaîne ou boîte de vitesses, les pompes peuvent être actionnées par des moteurs AC/DC de plusieurs marques, des moteurs diesel, ou simplement coupler l'arbre pignon avec l'un de nos moteurs à entraînement direct Premium.
Mise à niveau d'une pompe à boue de 1300 CV ou 1600 CV pour obtenir une pression de refoulement plus élevée (7500 psi) simplement en passant à une extrémité hydraulique de type "L", service sur site en option (supplément).
Jeu de roulements de marque Western, soupape de décharge, amortisseur de pulsation, pompe de pulvérisation de chemise, pompe de pré-charge en option.
Convient pour les outils de changement rapide de piston et de soupape de plusieurs marques, les systèmes de retenue de chemise.
La qualification et la certification standard satisfont la demande des clients.
PARAMÈTRES TECHNIQUES
Modèle
F-500
F-800
F-1000
F-1300
Type
| Bride 8"(203mm) | (6-3/4x7.5) | 170x229 | (6-3/4x9) | 170x254 |
| (6-3/4x10) |
180x305 (7x12) |
Vitesse nominale, tr/min 165 |
150 140 |
120 Puissance nominale, kW(CV) |
| 373(500) | 597 (800) | 746 (1000) | 969 (1300) | 1640 (2200) |
| 4.286:1 | 4.185:1 | 4.207:1 | 4.206:1 | Bride d'entrée d'aspiration, pouces |
| 8 | 10 | 12 | 12 | Bride 5", 5000 psi (130 mm) |
| 4 | 5 | 5 | Diamètre de l'arbre pignon, mm(pouces) | Diamètre de l'arbre pignon, mm(pouces) |
| 139.7(5-1/2) | 177.8(7) | Clavette, mm(pouces) | Clavette, mm(pouces) | Clavette, mm(pouces) |
| 31.75x31.75 | (1-1/4x1-1/4) | 44.45x44.45 | (1-3/4x1-3/4) | 63.5x44.45 |
| (2x2) |
50.8x50.8 (2x2) |
Cavité de soupape Soupape sur soupape, API #5 |
API #7 Soupape sur |
API #7 Soupape sur |
| 9770 (21540) | 14500 (31970) | 26700 (54170) | 26700 (54170) | PARAMÈTRES TECHNIQUES |
| Modèle | F-1600/1600L | F-1600HL | F-2200 | F-2200HL |
Type
| Bride 8"(203mm) | Piston triplex à simple effet | Piston triplex à simple effet | Piston triplex à simple effet | Taille max. de chemise x longueur de course |
| Bride 4", 5000 psi | Diamètre de l'arbre pignon | Diamètre de l'arbre pignon | Diamètre de l'arbre pignon | Diamètre de l'arbre pignon |
| 120 | 120 | 105 | Puissance nominale, kW(CV) | Puissance nominale, kW(CV) |
| 1193 (1600) | 1640 (2200) | 1640 (2200) | Rapport de démultiplication | Rapport de démultiplication |
| 4.206:1 | 3.512:1 | 3.512:1 | Bride de sortie de refoulement, pouces | Bride de sortie de refoulement, pouces |
| Bride 5", 5000 psi | Bride 5", 5000 psi (130 mm) | Bride 5", 5000 psi (130 mm) | Diamètre de l'arbre pignon, mm(pouces) | Diamètre de l'arbre pignon, mm(pouces) |
| 215.9(8-1/2) |
50.8x50.8 254(10) |
50.8x50.8 Clavette, mm(pouces) |
50.8x50.8 (2x2) |
50.8x50.8 (2x2) |
| 63.5x44.45 | 63.5x44.45 | 63.5x44.45 | Chambres de soupape | Chambres de soupape |
| Soupape sur soupape, API #7/ |
API #7 Soupape sur |
API #7 Soupape sur |
API #8 Poids approximatif, kg(lb) |
API #8 Poids approximatif, kg(lb) |
| Turkménistan |
29400 (64820) 38460 (84790) |
Les pompes à boue F-1300, F-1600, F-1300L et F-1600L ont une pression de pompe maximale de 34,5 MPa (5000 psi) et un débit de 46,5 L/s avec une chemise de 180 mm de diamètre. Ces deux modèles sont le premier choix pour les appareils de forage de moyenne et grande profondeur en tant que composant associé. Afin de répondre aux exigences de la technologie de forage pour une pression de pompe élevée et un grand déplacement dans les champs pétrolifères, nous avons conçu et fabriqué les pompes à boue F-500, F-800, F-1000, F-1300, F-1600, F-1600L, F-2200 et F-2200 à grande puissance et les pompes à haute pression F-1600HL, F-2200HL, basées sur les trois types de pompes à boue de la série F mentionnées ci-dessus, qui forment les pompes à boue triplex à simple effet complètes de la série F. Ces dernières années, nous avons également commencé à fournir les pompes à boue légères F1-800, F1-1600 et les pompes à boue à cinq cylindres de grande puissance QDP-3000 conçues par Bomco. |
Nos pompes à boue sont réputées pour leur technologie avancée, leur qualité fiable et leurs performances extraordinaires, approuvées par les clients nationaux et étrangers. Nos pompes à boue ont été exportées dans des dizaines de pays et régions, tels que la Russie, la Thaïlande, l'Inde, Oman, l'Égypte, l'Australie, le Pakistan, le Kazakhstan, le Mexique, l'Indonésie, l'Ouzbékistan, le Turkménistan, le Royaume-Uni, les États-Unis et le Canada, etc., où elles sont le plus souvent équipées sur les plateformes de forage et les plus exportées. Caractéristiques techniques |
Les pompes à boue F-1300, F-1600, F-1300L et F-1600L ont une pression de pompe maximale de 34,5 MPa (5000 psi) et un débit de 46,5 L/s avec une chemise de 180 mm de diamètre. Ces deux modèles sont le premier choix pour les appareils de forage de moyenne et grande profondeur en tant que composant associé. Les pompes à boue F-1600HL, F-2200HL à haute puissance et haute pression ont été développées pour répondre aux exigences technologiques de forage des eaux profondes en mer et des puits terrestres et horizontaux, en particulier dans les zones désertiques. |
| Les pompes à boue légères F1-800, F1-1600 sont nouvellement conçues. Comparées aux pompes à boue de la série F de même puissance, elles présentent l'avantage d'un volume et d'un poids réduits, ce qui les rend appropriées pour les plateformes travaillant dans les marais et les plateformes soulevées par hélicoptère. | La pompe à boue à cinq cylindres QDP-3000, de grande puissance, haute pression, grand débit, petite taille, poids léger, convient particulièrement aux plateformes offshore et aux navires de forage. | Pompes à boue série F | Les pompes à boue de la série F comprennent l'extrémité motrice, l'extrémité hydraulique, le système de pulvérisation, le système de lubrification et le système de chargement. | A1. Extrémité motrice |
Caractéristiques de l'extrémité motrice :
Engrenage à chevrons à dents continues.
Le vilebrequin est en acier allié.
Guide de crosse interchangeable.
Le châssis est en tôle d'acier soudée pour offrir au châssis une haute résistance, une bonne rigidité et un poids léger.
Le joint de tige d'extension est une structure d'étanchéité duplex pour un bon résultat d'étanchéité.
L'extrémité motrice utilise le système de lubrification combiné de lubrification forcée et de lubrification par barbotage.

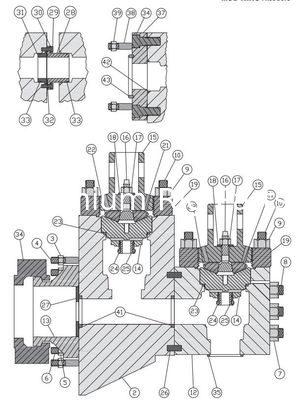

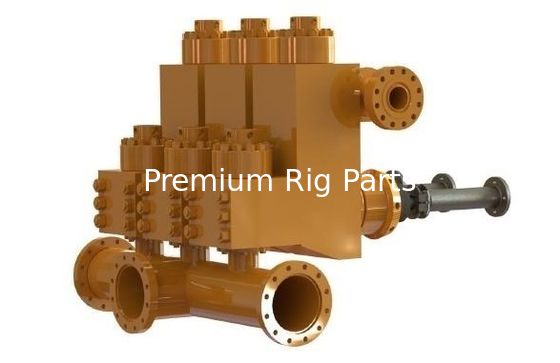

A2. Extrémité hydraulique
Caractéristiques de l'extrémité hydraulique :
Chaque pièce d'étanchéité adopte un compactage rigide et a une bonne étanchéité à haute pression ;
L'extrémité hydraulique verticale offre de bonnes performances d'aspiration ;
L'extrémité hydraulique en L offre une résistance à haute pression, pratique pour remplacer l'ensemble de soupape ;
Amortisseur de refoulement, soupape de décharge par cisaillement et filtre de refoulement sont installés à la sortie de refoulement.
1. Cylindres
Les cylindres sont en acier allié forgé, les trois cylindres de chaque pompe sont interchangeables. Sur demande du client, la surface du cylindre peut être nickelée pour améliorer la résistance à l'abrasion.
2. Ensemble de soupape
Les soupapes d'aspiration et de refoulement des pompes à boue de la série F sont interchangeables. La pompe à boue F-500 utilise une soupape API #5. Les pompes à boue F-800 et F-1000 utilisent une soupape API #6. Les pompes à boue F-1300, F-1600, F-1600L et F-1600HL utilisent une soupape API #7. Les pompes à boue F-2200L et F-2200HL utilisent une soupape API #8.
(6 3/4"x8.5")
Des chemises bimétalliques sont utilisées. Le manchon est en fonte résistante à l'usure, les chemises sont résistantes à l'usure et à la corrosion.
Les pompes à boue F-1600HL et F-2200HL peuvent choisir des chemises en céramique afin d'améliorer la durée de vie.
4. Pistons et tiges de piston
130 tr/min
5. Piston plongeur

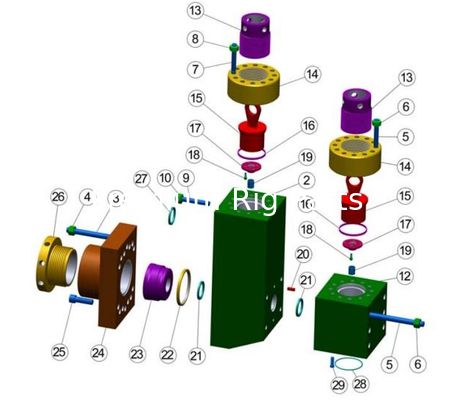

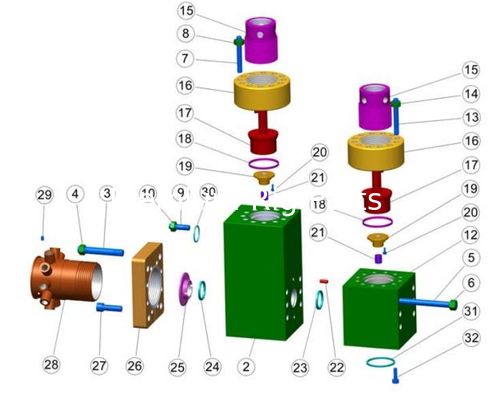

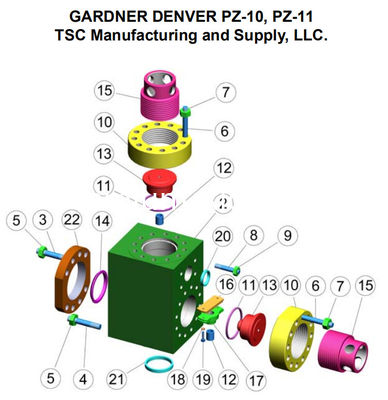

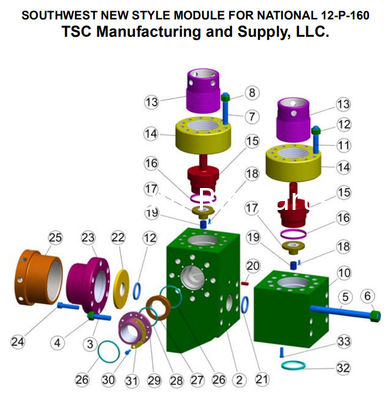

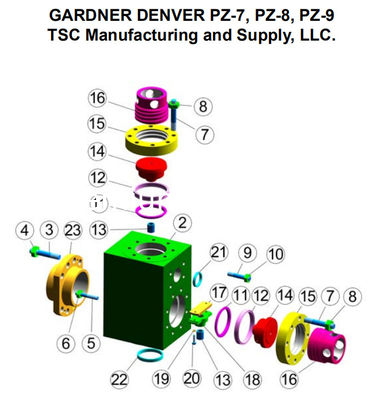

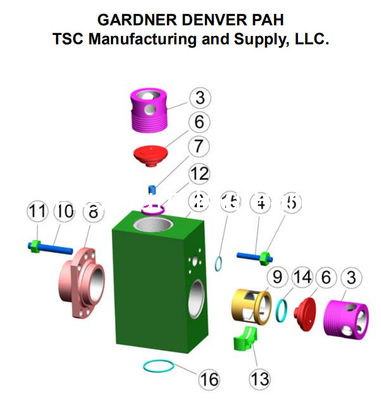

Les ensembles d'extrémité hydraulique, de chemises, de pistons, de soupapes, de sièges de soupape, de ressorts de soupape, de joints toriques et de joints, de couvercle de soupape et de culasse de l'ensemble d'extrémité hydraulique pour les pompes à boue F-800 et F-1000 sont interchangeables.
Les ensembles d'extrémité hydraulique des pompes à boue F-1300 et F-1600 sont interchangeables. Les ensembles d'extrémité hydraulique des pompes à boue F-1300HL et F-1600HL sont également interchangeables.
A3. Système de pulvérisationLe système de pulvérisation se compose principalement d'une pompe de pulvérisation, d'une boîte d'eau de refroidissement et d'un tuyau de pulvérisation, dont la fonction est de refroidir et de rincer les chemises et les pistons pour améliorer leur durée de vie. La pompe de pulvérisation centrifuge peut être entraînée par une poulie montée sur l'extrémité d'extension de l'arbre d'entrée ou par un moteur séparé et refroidie et lubrifiée par de l'eau.
Le tuyau de pulvérisation est monté sur le couplage entre la tige d'extension et la tige de piston et peut se déplacer avec le piston. Les buses sont proches de l'extrémité du piston afin que le fluide de lubrification-refroidissement puisse rincer la surface de contact entre le piston et la chemise en permanence. Le tuyau de pulvérisation fixe durable peut également être utilisé.
A4. Système de lubrificationL'extrémité motrice utilise le système de lubrification combiné de lubrification forcée et de lubrification par barbotage. L'huile sous pression est acheminée par la conduite de lubrification, la crosse, la tige intermédiaire et tous les roulements par une pompe à huile à engrenages située dans la boîte à huile pour réaliser la lubrification forcée. L'état de fonctionnement de la pompe à huile à engrenages peut être compris à partir du manomètre situé derrière le châssis. A5. Système de chargement
Pour éviter le verrouillage de l'air dû à une faible pression d'entrée de la pompe, chaque pompe à boue est équipée d'un système de chargement complet. Il se compose d'une pompe de chargement, d'une base de pompe, d'une vanne papillon et du collecteur correspondant. Montée sur le collecteur d'aspiration de la pompe à boue, la pompe de chargement est entraînée par un moteur à usage spécial ou par l'arbre d'entrée de la pompe à boue via des courroies trapézoïdales pour réduire la consommation d'énergie.
Pompes à boue de forage série F1
Les pompes à boue de forage série F1 comprennent l'extrémité motrice, l'extrémité hydraulique, le système de pulvérisation, le système de lubrification et le système de chargement. Elles se caractérisent par leur légèreté et leur faible volume.
①. Extrémité motrice
Caractéristiques techniquesEngrenage à chevrons à dents continues, le meulage des engrenages est cémenté et trempé, ce qui améliore la résistance à la corrosion. Équipé d'un vilebrequin de type bloc et usiné en une seule pièce, offrant une excellente équitabilité, un fonctionnement fluide et des vibrations et un bruit réduits.
La base de l'arbre principal utilise la structure "sans capuchon", qui modifie les conditions de force des boulons de l'arbre principal et améliore la fiabilité.
Le guide de crosse remplaçable, et la crosse adopte un métal spécial par pulvérisation ;Le châssis est en tôle d'acier soudée pour offrir une haute résistance, une bonne rigidité et un poids léger ;
La structure d'étanchéité double pour la tige d'extension assure une bonne étanchéité.
L'extrémité motrice utilise le système de lubrification combiné de lubrification forcée et de lubrification par barbotage.
②. Extrémité hydraulique
Caractéristiques techniques
Chaque pièce d'étanchéité adopte un compactage rigide et a une bonne étanchéité à haute pression ;
L'extrémité hydraulique verticale offre de bonnes performances d'aspiration ;
L'amortisseur de refoulement, la soupape de décharge par cisaillement et le refoulement à cinq voies sont installés à la sortie de refoulement.
③. Système de pulvérisation
Ce système se compose principalement d'une pompe de pulvérisation, d'un réservoir d'eau de refroidissement et d'un tuyau de pulvérisation. Sa fonction est de refroidir et de laver la chemise et le piston afin de prolonger leur durée de vie.
La pompe de pulvérisation centrifuge est entraînée par un moteur séparé et refroidie et lubrifiée par de l'eau.
④. Système de lubrification
L'extrémité motrice utilise le système de lubrification combiné de lubrification forcée et de lubrification par barbotage. L'huile sous pression est acheminée par la conduite de lubrification, la crosse, la tige intermédiaire et tous les roulements par une pompe à huile à engrenages située à l'extérieur du châssis pour réaliser la lubrification forcée. L'état de fonctionnement de la pompe à huile à engrenages peut être compris à partir du manomètre situé derrière le châssis.
⑤. Système de chargementPour éviter le verrouillage de l'air dû à une faible pression d'entrée de la pompe, chaque pompe à boue est équipée d'un système de chargement complet. Il se compose d'une pompe de chargement, d'une base de pompe, d'une vanne papillon et du collecteur correspondant. La pompe de chargement est entraînée par un moteur indépendant et montée sur le collecteur d'aspiration de la pompe à boue.
⑥. Spécifications Modèle
F1-800
F1-1600
Type
Piston triplex à simple effet
Piston triplex à simple effet
Taille max. de chemise x résistance
170x216mm
(6 3/4"x8.5")
180x280mm(7"x11")
Vitesse nominale
160 tr/min
130 tr/min
Puissance nominale
597kW (800 ch)1193kW (1600 ch)
Type d'engrenage
Engrenage à chevrons
Engrenage à chevronsRapport de démultiplication
3.3143:1
3.7381:1Lubrification
Forcée et par barbotage
Forcée et par barbotageEntrée d'aspiration
| Bride 8"(203mm) | Bride 10"(254mm) | Sortie de refoulement |
| Bride 4", 5000 psi | Diamètre de l'arbre pignon | Diamètre de l'arbre pignon |
| 177.8mm(7") |
215.9mm(8-1/2") Clavette |
44.45x44.45mm (1 3/4"x1 3/4") |
| 50.8x50.8mm (2"x2") | Chambres de soupape | Soupape sur soupape, API #6 |
| Soupape sur soupape, API #7 | Poids approximatif | 11536kg (25430lb) |
| 20700kg (45635lb) | Algérie | Algérie |
