Modulo gruppo fluido pompa fango Southwest 12P160 7500PSI, Rivestimento gruppo fluido pompa fango Mission 12P160 7500PSI, POMPA FANGO National 12P160, pompa fango Gardner Denver PZ7, pompa fango GD PZ8, pompa fango GD PZ9

Luogo di origine	Cina
Marca	Southwest, NATIONAL OILWELL, MISSION, Gardner Denver, Weatherford, TSC, Drillmec
Certificazione	API
Numero di modello	12P160; 14P220, 9T1000, 12T1600, 14T2200
Quantità di ordine minimo	1 insieme
Prezzo	1 to 3000 usd
Imballaggi particolari	Adatto alla spedizione via mare e via aerea
Tempi di consegna	Quantità in azione
Termini di pagamento	L/C, T/T
Capacità di alimentazione	20000 serie al mese

Dettagli

Utilizzo	Olio, acqua, impianto di perforazione di trapano	Energia	Elettrico
Pressione	Alta pressione	Struttura	Pompa a pistone
Carburante	Diesel	Standard o non standard	Standard
Tipo	Pompa di fango	Colore	Rosso ecc
Materiale	Pompa aspirante del fango acciaio inossidabile/del ghisa, lega di Chrome	Garanzia	12 mesi
Nome del prodotto	Pompa di fango	OEM	Può essere accettare
Condizione	Nuovo

Lasciate un messaggio

Descrizione di prodotto

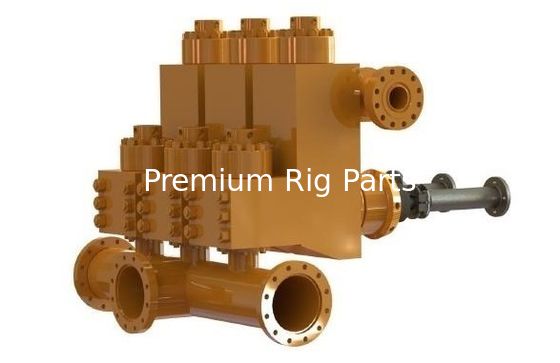

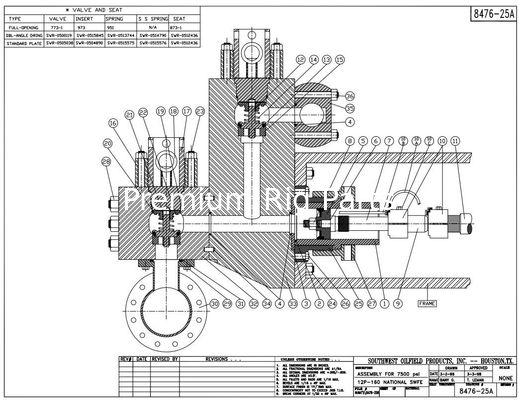

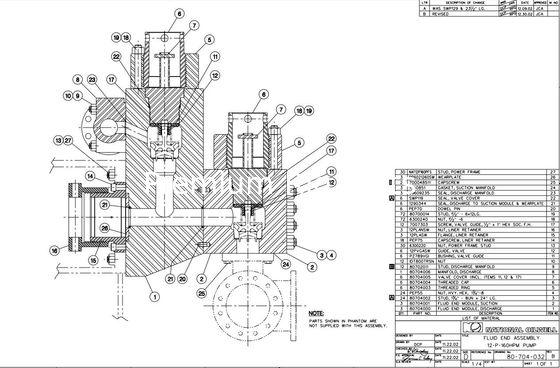

Estremità fluido 12P160 Mission 7500 PSI

Sudovest	80704030
Sudovest	Missione	Descrizione	Materiale	Dettagli
	80704000	Modulo di scarico 12P160	8630 mod
	80704001	Modulo di aspirazione 12P160	8630 mod
	80704002	Prigioniero, 12P160 lungo 24 pollici	B7/AISI 4140	1-3/4 -8UN X 24 lungo
HHN1750-8	PEP55	Dado, esagonale pesante	A194 Grado 7	1-3/4 -8ONU
	80704003	Anello filettato 12P160	Barra in lamiera AISI C1018/1022 o anello forgiato	9.500-2 ACME-2G
	80704004	Tappo filettato 12P160	Barra in lamiera AISI C1018/1022 o anello forgiato	9.500-2 ACME-2G
	80704005	Assemblaggio, coperchio della valvola	ACCIAIO C1020/1025
	80704006	Collettore, Scarico	Fusione di acciaio
	80702011	Prigioniero, collettore di scarico	B7/AISI 4140	1-1/4 -8UN-2A
	IDT800TRSN	Dado, collettore di scarico	ASTM A563	1-1/4 -8UN-2B
4700-I	PZ789VGI	Inserto boccola, guida valvola	Uretano
4788-R	12PVGASW	Guida, valvola	Acciaio
	9700250F	Valvola, completa di inserto		API 7 modificata
	055413371	Molla, valvola		API 7 modificata
	9705228	Inserto, valvola	Uretano	API 7 modificata
	9702539	Sede, valvola		API 7 modificata
4018-88	7007303	Vite, testa a esagono incassato guida valvola		1/2" x 1 lungo
	6300240	Dado, anello filettato	A194 Grado 7	1-1/2 -6UN
	80700014	Perno, anello filettato	B7/AISI 4140	1-1/2 -6UN
8488-5	PEP70	Perno di centraggio	(PN Nazionale 6511416)
	1290344	Guarnizione, modulo e piastra antiusura	Uretano
P.119	SWP119	Guarnizione, coperchio della valvola	Uretano
	99609235	Guarnizione, collettore di scarico	Uretano
	1540851	Guarnizione, Collettore di Aspirazione	Uretano
	700048511	Vite a testa cilindrica	B7/AISI 4140
8476-3	PP6021260SW	Piastra antiusura,	Acciaio inossidabile AISI 410
	NAT12P160PFS	Prigioniero, telaio elettrico	B7/AISI 4140	1-3/8 -6FDC

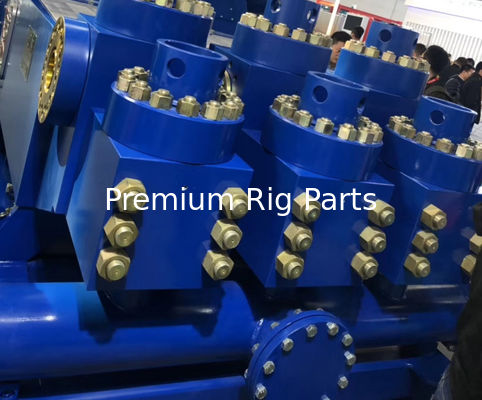

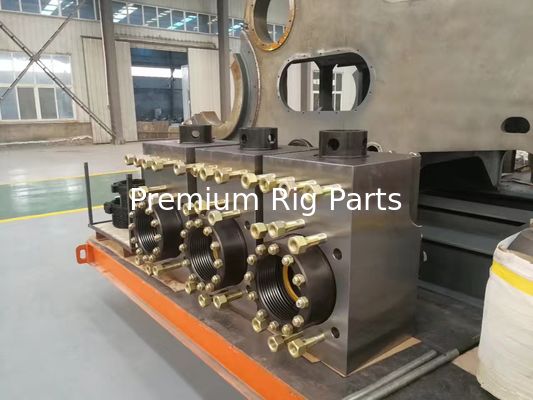

Moduli pompa fango

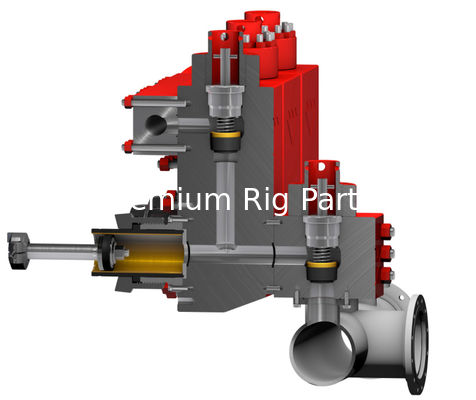

I moduli terminali fluidi triplex in acciaio forgiato ad alta resistenza, tripla riduzione di Premium sono realizzati in acciaio legato 4130, trattato termicamente per una lunga durata, lavorati alla perfezione e imballati per la consegna con protezione anticorrosione. I gioielli realizzati con precisione, come la finitura esterna, riflettono la qualità superiore all'interno.

Caratteristiche:

Completamente intercambiabile con OEM

Acciaio legato forgiato di alta qualità

Realizzato su alesatrici CNC

Rigorose procedure di trattamento termico controllate da computer

Ispezione rigida

Classificato per tutte le operazioni di perforazione fino a 7.500 psi

Sono disponibili parti per questi modelli di pompe popolari:

Pompe per fango BOMCO/Emsco:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Pompe per fango nazionali LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600

Pompe Fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,

Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,

Pompe per fango Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

Pozzo petroliferoPompe di fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT

Pompa per fango Wirth:TPK1000,TPK1600,TPK2000,TPK2200

Pompe russe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32

WEATHERFORD/Ellis Williams: MP-5, MP-8, MP-10, MP-13, MP-16, E-447, E-2200, E1600

Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800,14T2200

Romania: 3PN-1000, 3PN-1600, 3PN-2000

Pompe di fango sud-ovest

Modelli di pompe per fango

Modulo con Borchia

Scarico sud-ovest 12-P-160	8476-5D
Aspirazione sud-ovest 12-P-160	8476-6S
Scarico sud-ovest FB1600	8490-1D
Aspirazione sud-ovest FB1600	8490-2S
Scarico PZ10 sud-ovest	8477-1D
Aspirazione PZ10 sud-ovest	8477-2S
Scarico sud-ovest A1700PT	8488-1D
Aspirazione sud-ovest A1700PT	8488-2S

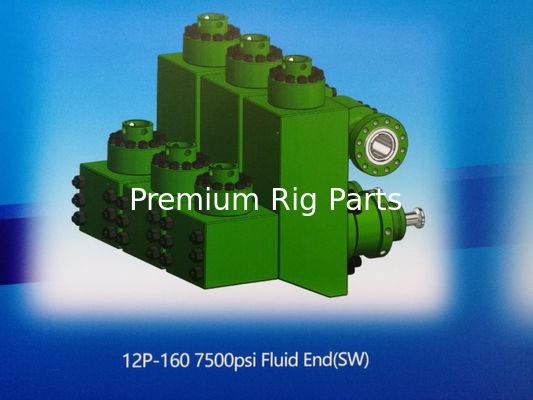

Modulo di scarico 12P160 7500 PSI	8476-27D
Modulo di aspirazione 12P160 7500 PSI	8476-26S
Modulo di scarico PZ10/11 7500 PSI	8477-27
Modulo di aspirazione PZ10/11 7500 PSI	8477-26
Modulo di scarico 14P220 7500 PSI	8482-26
Modulo di aspirazione 14P220 7500 PSI	8482-27
Modulo di scarico LEWCO W-2214	8482-27DLEW
Modulo di Aspirazione LEWCO W-2214	8482-26SLEW
Modulo di scarico LEWCO W-2215	8482-27DLEW
Modulo di Aspirazione LEWCO W-2215	8482-26SLEW
Modulo di scarica A-1700-PT/A-1400-PT/ HD-1700-PT/HD-1400-PT 7500 PSI	8488-27
Modulo di aspirazione A-1700-PT/A-1400-PT/ HD-1700-PT/HD-1400-PT 7500 PSI	8488-26
Modulo di scarico NATIONAL 9-P-100	8495-1D
Modulo di Aspirazione NATIONAL 9-P-100	8467-2S
Modulo di scarico LEWCO 12-P-WH 1612	8476-5D
Modulo di aspirazione LEWCO 12-P-WH 1612	8476-6S

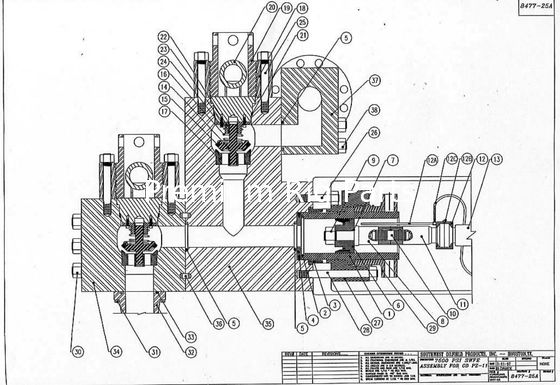

Modulo PZLB (PZ11) e PXL	8477-75
Modulo di scarico BOMCO F1600 7500 PSI	8404-27
Modulo di aspirazione BOMCO F1600 7500 PSI	8404-26

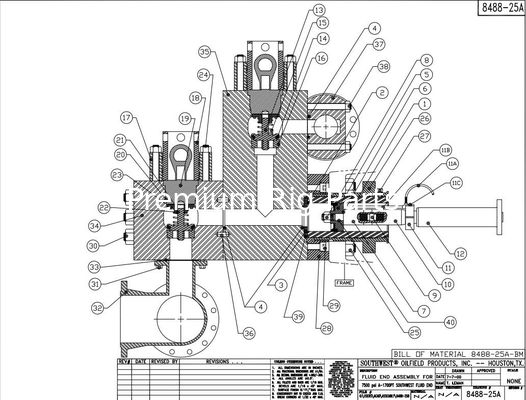

SUD-OVEST 8488-25UN

OilerllA-1700-PT/A-1400-PT

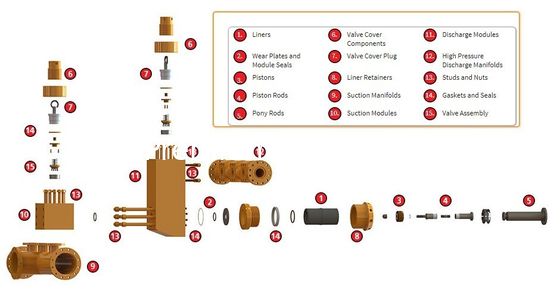

ARTICOLO	P/N	DESCRIZIONE	QUANTITÀ
	8488-25A	ASSEMBLAGGIO ESTREMITÀ FLUIDO:(COMPOSTO DA ARTICOLI: 3, 4, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 34, 35 e 36)
1	1388-XX	FODERA(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER IL TIPO (G); (Y); E PER IL DIAMETRO (XX)	3
2	2974-XX	GUARNIZIONE DELLA RIVESTIMENTO(DISPONIBILE ANCHE IN URETANO)	3
3	8488-28	PIASTRA D'USURA	3
4	2988	PIASTRA ANTIUSURA E TENUTA DEL MODULO	9

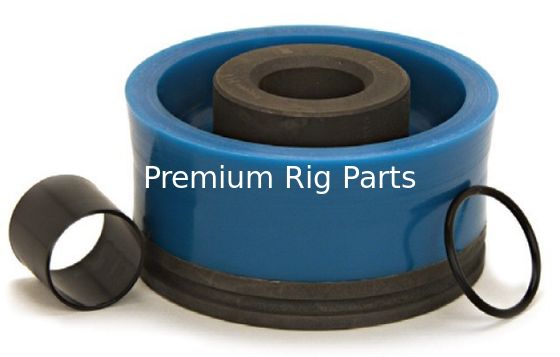

5	XX-BYY	PISTONE(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER LA TAGLIA (XX) E PER IL TIPO (YY)	3
6	568-225	O-RING DEL PISTONE	3
7	1290HW25	ASTA PISTONE(CON DADO DI FERMO ELASTICO DA 1 ½-8)	3
8	API-4ESN	DADO DI FERMO ELASTICO STELO PISTONE	3
9	1290W2	PERNO DI COLLEGAMENTO ASTA PISTONE	3
10	1290HW1	ASTA SECONDARIA	3
11	1290CW	MORSETTO PER ASTA(COMPOSTO DA 11A, 11B, 11C) (SOLO PER MORSETTO, UTILIZZARE 1290C)	3
11A	1200H30	TUBO FLESSIBILE(1/2” X 30” CON ATTACCHI 1/2” MASCHIO X 3/8” MASCHIO)	3
11B	1200120	TUBO(3/8” X 12” ZINCATO E FILETTATO SU UN'ESTREMITÀ)	3
11C	4018-94	BULLONE DI MORSAGGIO ASTA(BULLONE 5/8-11 GRADO 8 CON DADO DI BLOCCAGGIO E RONDELLA)	6
12	1200G90	CANNA PER PONY	3
13		VALVOLA	6
14		INSERTO VALVOLA(SE RICHIESTO)	6
15		MOLLA VALVOLA	6
16		SEDE VALVOLA	6
	SWTM1700	KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(FARE RIFERIMENTO ALLA SEZIONE UTENSILI NEL CATALOGO)	1
17	4488-25	FLANGIA FILETTATA	6
18	4588-25	PREMISTOPPA A VITE	6
19	4690-25A	TAPPO(COMPLETO DI GUIDA VALVOLA, BOCCOLA E VITI) COMPRENDE GLI ARTICOLI 21, 22 e 23	6
20	P115	GUARNIZIONE TAPPO COPERCHIO VALVOLA HP(DISPONIBILE ANCHE IN URETANO CODICE P115U)	6
21	4788R-25	GUIDA VALVOLA(COMPLETO DI BOCCOLA #4700I)	6
22	4700I	BOCCOLA GUIDA VALVOLA(DISPONIBILE ANCHE IN URETANO CODICE 4700IU)	6
23	4018-18	VITE GUIDA VALVOLA	12
24	4015-2	PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1250-7 1 ¼-7 DADO ESAGONALE PESANTE)	72
25	4020-5	PERNO FINE POTENZA(CON PARTE SW N. HHN1750-8 1 ¾-8 DADO ESAGONALE PESANTE)	12
26	6588-1	DADO DI FERMO DELLA CAMICIA	3
27	8488-7	VITE DI FERMO DELLA CAMICIA	9
28	6488-25	FLANGIA DI FERMO DELLA CAMICIA	3
29	4016-80	VITE A TESTA CON ESTRATTO DI FERMO DELLA RIVESTIMENTO	24
30	4020-4	PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN1750-8 1 ¾-8 DADO ESAGONALE PESANTE)	18
31	4018-70	VITE DEL TAPPO DEL COLLETTORE DI ASPIRAZIONE	24
32	8588-50A	COLLETTORE DI ASPIRAZIONE	1
33	80102003	TENUTA DEL COLLETTORE DI ASPIRAZIONE	3
34	8488-26	MODULO ASPIRAZIONE	3
35	8488-27	MODULO DI SCARICO	3
36	8488-5	PERNO DI GRANO	6
37	8388-25A	COLLETTORE DI SCARICO	1
38	4019-60	PRIGIONIERO DEL COLLETTORE DI SCARICO(CON PARTE SW N. HHN1250-7 1 ¼-7 DADO ESAGONALE PESANTE)	18
39	568-445	“O” RING – FERMO OD PIASTRA USURA	3
40	2932	BOCCOLA PISTONE(DIA. DA 1 5/8 A 1 ½)	3

SUD-OVEST 8488-1A

OmaleA-1700-PT/A-1400-PT

ARTICOLO	P/N	DESCRIZIONE	QUANTITÀ
	8488-1A	ASSEMBLAGGIO ESTREMITÀ FLUIDO:(COMPOSTO DA ARTICOLI: 3, 4, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 28A, 29, 30, 33, 34, 35,36,39)
1	1388-XX	FODERA(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER IL TIPO (G); (Y); E PER IL DIAMETRO (XX)	3
2	2974-XX	GUARNIZIONE DELLA RIVESTIMENTO(FARE RIFERIMENTO ALLA GUIDA ALLA TABELLA D'ORDINE PER TIPO E DIMENSIONE (XX)	3
3	8488-4	PIASTRA D'USURA	3
4	2974-1	PIASTRA ANTIUSURA E TENUTA DEL MODULO(DISPONIBILE ANCHE IN URETANO CODICE 2974-1U)	6
5	XX-BYY	PISTONE(FARE RIFERIMENTO ALLA GUIDA PER LA TABELLA D'ORDINE PER LA TAGLIA (XX) E PER IL TIPO (YY)	3
5A	2932	BOCCOLA PISTONE(DA 1 5/8” A 1 ½” FORO DRITTO)	3
6	568-225	O-RING DEL PISTONE	3
7	1290HW25	ASTA PISTONE(CON DADO DI FERMO ELASTICO)	3
8	API-4ESN	DADO DI FERMO ELASTICO STELO PISTONE	3
9	1290W2	PERNO DI COLLEGAMENTO ASTA PISTONE(CON FORO ACQUA)	3
10	1290HW1	ASTA SECONDARIA	3
11	1290CW	MORSETTO PER ASTA(COMPOSTO DA 11A, 11B, 11C) (SOLO PER MORSETTO, UTILIZZARE 1290C)	3
11A	1200H30	TUBO FLESSIBILE(1/2” X 30” CON ATTACCHI 1/2” MASCHIO X 3/8” MASCHIO)	3
11B	1200120	TUBO(3/8” X 12” ZINCATO E FILETTATO SU UN'ESTREMITÀ)	3
11C	4018-94	BULLONE DI MORSAGGIO ASTA(BULLONE 5/8-11 GRADO 8 CON DADO DI BLOCCAGGIO E RONDELLA)	6
12	1200G90	CANNA PER PONY	3
13		VALVOLA	6
14		INSERTO VALVOLA(SE RICHIESTO)	6
15		MOLLA VALVOLA	6
16		SEDE VALVOLA	6
	SWTM1700	KIT ESTRATTORE IDRAULICO SEDILE COMPLETO(FARE RIFERIMENTO ALLA SEZIONE UTENSILI NEL CATALOGO PER I DETTAGLI)	1
	4475-1A	GRUPPO COPERCHIO VALVOLA A CAMBIO RAPIDO SOUTHWEST HP:(COMPOSTO DAGLI ARTICOLI 17-24)
17	4475	FLANGIA FILETTATA	6
18	4575	PREMISTOPPA A VITE	6
19	4675-1A	TAPPO(COMPLETO DI GUIDA VALVOLA; BOCCOLA; E VITI)	6
20	P129	GUARNIZIONE TAPPO COPERCHIO VALVOLA HP(DISPONIBILE IN URETANO CODICE P129U)	6
21	4775R	GUIDA VALVOLA(COMPLETO DI BOCCOLA #4700I)	6
22	4700I	BOCCOLA GUIDA VALVOLA(DISPONIBILE ANCHE IN URETANO CODICE 4700IU)	6
23	4018-88	VITE GUIDA VALVOLA	12
24	4015-2	PERNO COPERCHIO VALVOLA(CON PARTE SW N. HHN1250-7 1 ¼-7 DADO ESAGONALE PESANTE)	72
25	4016-96	PERNO FINE POTENZA(CON PARTE SW N. HHN1750-8 1 ¾-8 DADO ESAGONALE PESANTE)	12
26	4017-4	VITE DEL TAPPO TESTA DEL TRAGHETTO DEL FERMO DELLA LINER	24
27	6488-1	FLANGIA DI FERMO DELLA CAMICIA	3
28	6588-1	FODERA FERMO NOCE (PER CORPO GRANDE FODERA)	3
28A	8488-7	VITE DI FERMO DELLA CAMICIA	9
29	4016-97	PRIGIONIERO MODULO ASPIRAZIONE(CON PARTE SW N. HHN1500-8 1-1/2”-8 DADO ESAGONALE PESANTE)	18
30	4018-70	VITE COLLETTORE ASPIRAZIONE(CON RONDELLA DI SICUREZZA)	24
31	8588-50	ASPIRAZIONE COLLETTORE (INGRESSO FRONTALE O LATERALE)	1
32	80102003	GUARNIZIONE COLLETTORE ASPIRAZIONE	3
33	8488-2S	MODULO ASPIRAZIONE(SOLO BORCHIATI)	3
34	8488-1D	MODULO DI SCARICO(SOLO BORCHIATI)	3
35	8488-5	PERNO DI GRANO	6
36	2988	GUARNIZIONE MODULO	1
37	8388A	COLLETTORE DI SCARICO	3
38	568-345	GUARNIZIONE COLLETTORE DI SCARICO	12
39	4016-3	PRIGIONIERO DEL COLLETTORE DI SCARICO(CON PARTE SW N. HHN1375-8 DADO ESAGONALE PESANTE 1-3/8”-8)

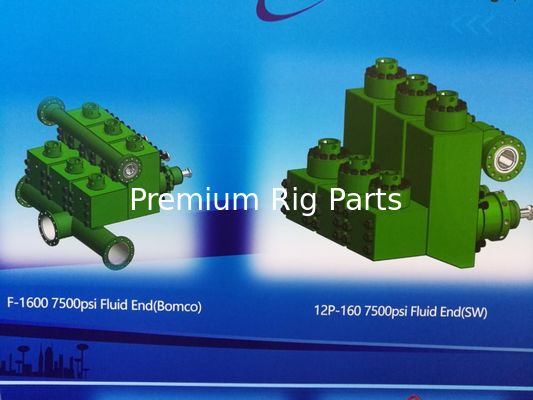

MODULO MISSION "L" PER VERSIONE SWOP BOMCO F1600 7500 PSI				QUANTITÀ PER POMPA
MODULO ESTREMITÀ FLUIDO E ACCESSORI
ARTICOLO #	PARTE SW N.	MISSIONE PARTE N.	DESCRIZIONE
	8404-25A		GRUPPO COMPLETO MODULO ESTREMITÀ FLUIDO (COMPRENDE GLI ARTICOLI)	3
1	8404-26		MODULO CON BORCHIE DI ASPIRAZIONE (COMPRENDE GLI ARTICOLI 1, 7-8)	3
2	8404-27		MODULO CON SCARICO BORCHIATO (COMPRENDE GLI ARTICOLI 2-9)	3
3	4019-61		PERNO, SCARICO AL MODULO DI ASPIRAZIONE	18
4	1-3/4-8 ALT	6300281	DADO, SCARICO SUL PERNO DI ASPIRAZIONE	18
5	4017-33		PERNO, FINE ALIMENTAZIONE	30
6	1-1/2-8 HH	0-7601-0630-28	DADO, PERNO FINE ALIMENTAZIONE	30
7	Febbraio-15	OWA17TRSSW	PERNO, ANELLO FILETTATO	72
8	1-1/4-7 HH	6300200	DADO, GHIERA FILETTATA	72
9	8488/5/1-	6511416	PERNO, DOWELL	6
10	4019-51	7006444	VITE, FLANGIA DI FERMO RIVESTIMENTO 3/4-10X3	18
11	8490-28		USURA PIASTRA, RIVESTIMENTO	3
12	2988	1290344	GUARNIZIONE, PIASTRA USURA E MODULO - GOMMA (VEDI SCHEDA TECNICA ALT MATLS)	6
13	568-443	99609443	O-RING, PIASTRA USURA	3
14	6490-25		FLANGIA, FERMO DELLA CAMICIA (BOCCOLA DELLA CAMICIA)	3
15	6590-25		DADO FERMO RIVESTIMENTO	3
16	4690-25A		GRUPPO TAPPO COPERCHIO VALVOLA (COMPRENDE GLI ARTICOLI 15,16, 20-22)	6
17			TAPPO COPERCHIO VALVOLA	6
18	4488-25		ANELLO FILETTATO (FLANGIA FILETTATA)	6
19	4588-25		TAPPO FILETTATO (PRIMASTOVITE)	6
20	P-115	7207115	GUARNIZIONE, TAPPO COPERCHIO VALVOLA - GOMMA (VEDI SCHEDA TECNICA PER MATERIALI ALTERNATI)	6
21	4788R-25		GRUPPO GUIDA VALVOLA (COMPRENDE GLI ARTICOLI 20 E 21)	6
22	4700I	*20200004	BOCCOLA GUIDA VALVOLA (BUNA)	6
23	4018-18	700030711	VITE GUIDA VALVOLA	12
24	4018-19	700048511	VITE, COLLETTORE DI ASPIRAZIONE	24
25	568-442	99609442	GUARNIZIONE COLLETTORE ASPIRAZIONE	3
26	8376-25MOD		COLLETTORE DI SCARICO	1
27	2988	1290344	GUARNIZIONE, COLLETTORE DI SCARICO	3
28	8590/6/1-		COLLETTORE DI ASPIRAZIONE	1

Articolo	Descrizione	Parte n.
	Assemblaggio completo	8490-2A
1	Flangia filettata	4475
2	Piastra antiusura della fodera	8490-3
3	Guarnizione del modulo e della piastra antiusura	2988
4	Ghiandola a vite	4575
5	Gruppo spina con guida e boccola	4675-2A
6	Sigillo a tappo	P-129
7	Guida della valvola	4775-2
8	Boccola guida valvola	4700-I
9	Perno guida valvola con dado	4016-99
10	Prigioniero del coperchio della valvola con dado	4015-2
11	Prigioniero dell'estremità di alimentazione con dado	4016-9
12	Vite a testa cilindrica del fermo della camicia	4017-36
13	Flangia di fermo della camicia	6490-3
14	Anello pilota di fermo della fodera	8422-3
15	Dado di fermo della camicia	6590-1
16	Perno del modulo di aspirazione con dado	4016-97
17	Modulo di aspirazione tempestato	8490-2
18	Modulo di scarico tempestato	8490-1
19	Perno di centraggio	8488-5
20	Prigioniero del collettore di scarico con dado	4017-46

La domanda del mercato per la perforazione di terreni a 7500 psi ha continuato ad aumentare e si prevede che rimarrà forte poiché i perforatori e gli operatori cercano di completare i pozzi in modo più rapido ed efficiente. Premium ha l'esperienza e la capacità di convertire i sistemi di pompe esistenti da 5.000 psi con il nostro aggiornamento dell'estremità del fluido da 7.500 psi. Oltre a sostituire il modulo valvola su valvola esistente con il nostro collaudato design a L, una tipica conversione include anche un sistema di fermo del rivestimento aggiornato, croce/filtro di scarico, collettore di scarico ad alta pressione e smorzatore di pulsazioni da 7500 psi.

Questi moduli creano valore aggiunto per appaltatori e operatori aumentando il raggio d'azione della pompa per fanghi esistente

Caratteristiche/vantaggi:

Pressione di esercizio nominale massima: 7500 psi

Acciaio legato forgiato individualmente e trattato termicamente

Maggiore resistenza alla fessurazione, maggiore durata

Testato idrostaticamente e autofrettato per l'integrità del materiale

Sostituzione diretta dell'attuale modulo wide body da 7500 psi (stesse dimensioni esterne e stessi componenti esterni ed interni eccetto coperchio della valvola, guarnizione del foro e fermo della molla Falcon)

I modelli disponibili da 7500 PSI includono:

BOMCO F1600
EMSCO FB1600
GARDNER DENVER PZ11
HH F1600
NAZIONALE 12P160
POZZO DI PETROLIO A1700PT
IDECO T1600

Articolo	Descrizione	Parte n.
	Assemblaggio completo	8477-A
1	Piastra di usura	8477-3
2	Guarnizione piastra antiusura	2930-08
3	Flangia filettata	4475
4	Ghiandola a vite	4575
5	Gruppo spina con guida e boccola	4675-1A
6	Guarnizione del tappo del coperchio della valvola	P-129
7	Guida della valvola	4775R
8	Boccola guida valvola	4700-I
9	Vite guida valvola	4018-99
10	Prigioniero del coperchio della valvola con dado	4015-2
11	Prigioniero dell'estremità di alimentazione con dado	4017-35
12	Perno di fermo della fodera	4018-34
13	Flangia di fermo della camicia	6477
14	Perno del modulo di aspirazione con dado	4016-97
15	Vite del collettore di aspirazione (non mostrata)	4017-77
16	Modulo di aspirazione (borchiato)	8477-2
17	Modulo di scarico (borchiato)	8477-1
18	Perno di centraggio	8488-5
19	Guarnizione del modulo	2988
20	Prigioniero del collettore di scarico	4017-5
21	Asta del pistone	6278-25
22	Asta secondaria	6279-1
23	Prigioniero di collegamento dell'asta del pistone	1290-2
24	Morsetto per asta con sistema di spruzzatura	1277-CW

MISSIONE "L" PER MODULO ESTREMITÀ FLUIDO NATIONAL 12-P-160 (PRESSIONE DI ESERCIZIO 7500 PSI) E ACCESSORI
ARTICOLO #	PARTE OEM n.	MISSIONE PARTE N.	QUANTITÀ PER POMPA
	80704032	GRUPPO ESTREMITÀ FLUIDO COMPLETO (INCLUDE ARTICOLI 1-27) SUFFICIENTE PER 1 POMPA	1
	80704035	GRUPPO, ESTREMITÀ FLUIDO COMPLETO CON SISTEMA DI RITENZIONE DEL LINER BLAK-JAK	1
	80704038	GRUPPO ESTREMITÀ FLUIDO COMPLETO CON VALVOLE A COLLO LETTO L/BOCCOLA DELLA CAMICIA E DADO (# 19, 20)	1
1	/80704000	MODULO CON SCARICO BORCHIATO (COMPRENDE GLI ARTICOLI 1, 3-10)	3
2	80704001	MODULO CON BORCHIE DI ASPIRAZIONE (COMPRENDE GLI ARTICOLI 2, 7-8)	3
3	80704002	PERNO, SCARICO AL MODULO DI ASPIRAZIONE	24
4	75510126	DADO ESAGONALE PESANTE	24
5	80704003	ANELLO FILETTATO	6
6	80704004	TAPPO FILETTATO	6
7	/80704005	COPERCHIO VALVOLA	6
8	80704006	COLLETTORE DI SCARICO (PRESSIONE DI ESERCIZIO 7500 PSI)	1
9	80702011	PERNO, COLLETTORE DI SCARICO	12
10	0-7601-0630-24	DADO, PRIGIONIERO DEL COLLETTORE DI SCARICO	12
11	12PVGASW	GUIDA VALVOLA	6
12	PZ789VGI*	BOCCOLA GUIDA VALVOLA	6
13	7007303	VITE GUIDA VALVOLA	12
13	PZ789VGI*	BOCCOLA GUIDA VALVOLA	6
14	PEP75	VITE, FERMO RIVESTIMENTO	18
15	2408029
16	6300220	DADO, PERNO DEL TELAIO MOTORE	30
17	PEP70	PERNO DI GRANO	6
18	80700014	PERNO, ANELLO FILETTATO	72
19	6300240	DADO, GHIERA FILETTATA	72
20		COLLETTORE DI ASPIRAZIONE	1
21	1290344	GUARNIZIONE, DISCO PER ASPIRAZIONE E PIASTRA ANTIUSURA - GOMMA (VEDI SCHEDA TECNICA PER ALT MATLS)	6
22	7207119	GUARNIZIONE COPERCHIO VALVOLA - GOMMA (VEDI SCHEDA TECNICA PER MATERIALI ALTERNATI)	6
23	99609235	GUARNIZIONE, COLLETTORE DI SCARICO	3
24	1540851	GUARNIZIONE COLLETTORE ASPIRAZIONE	3
25	700048511	VITE, COLLETTORE DI ASPIRAZIONE	3
26	PP6021260SW	PIASTRA, USURA	3
27	12PLASW	FERMO, FLANGIA DELLA RIVESTIMENTO	3
28	12PLANSW	DADO FERMO RIVESTIMENTO	3

MODULO ESTREMITÀ FLUIDO CONTINENTAL EMSCO FC-2200 E ACCESSORI
ARTICOLO #	PARTE N.	DESCRIZIONE	QUANTITÀ PER POMPA
-	0-6323-0100-20	GRUPPO ESTREMITÀ FLUIDO COMPLETO (INCLUDE COLLETTORE DI SCARICO)	1
1	0-6323-0108-00	MODULO SCARICO BORCHIATO	3
2	0-6323-0109-00	MODULO BORCHIATO DI ASPIRAZIONE	3
3	0-6323-0087-90	FERMO, FILETTATO	6
4	0-6323-0086-90	ANELLO FILETTATO	6
5	0-6323-0083-00	COPERCHIO POT. VALVOLA	6
6	0-6323-0103-00	GUIDA CON BOCCOLA, VALVOLA	6
7	0-6323-0126-00	MOVIMENTATORE, POT A VALVOLA	6
8	0-6323-0107-20	COPERTURA, FINE RIVESTIMENTO	3
9	0-6323-0129-00	DISCO, DEFLETTORE	3
10	0-6323-0085-00	COLLETTORE ASPIRAZIONE	1
11	0-6316-0105-95	FLANGIA, ASPIRAZIONE	1
12	0-6317-0074-95	FLANGIA CIECA	1
13	0-6323-0084-10	COLLETTORE DI SCARICO, 7500 PSI	1
14	0-6323-0097-90	PIASTRA DI USURA	3
15	0-6323-0096-00	ANELLO, FILETTO DELLA RIVESTIMENTO	3
16	0-6323-0099-00	BLOCCO DELLA RIVESTIMENTO	3
17	0-6323-0093-00	FERMO, GUIDA VALVOLA	6
18	0-6323-0128-00	GUARNIZIONE, MODULO ASPIRAZIONE-SCARICO	3
19	0-6323-0127-00	GUARNIZIONE, PIASTRA ANTIUSURA E RIVESTIMENTO - GOMMA (VEDI SCHEDA TECNICA PER MATERIALI ALTERNATI)	6
20	0-7602-1600-47	O-RING (ANELLO DI BLOCCAGGIO RIVESTIMENTO)	3
21	7817600456	O-RING (COLLETTORE DI ASPIRAZIONE)	3
22	0-7602-1600-61	O-RING (COLLETTORE ASPIRAZIONE A FE)	3
23	0-7602-1600-30	O-RING (COLLETTORE DI SCARICO A FE)	3
24	0-7501-0051-00	VITE, FERMO	24
25	7822095	FILO INOSSIDABILE DI SICUREZZA	72
26	0-6323-0101-00	ANELLO DI BLOCCO RIVESTIMENTO	3
27	7000534	VITE FLANGIA ASPIRAZIONE ESAGONALE HD	36
28	0-7601-0630-20	DADO ESAGONALE 1" - 8	36
29	0-6323-0125-00	GUARNIZIONE, COPERCHIO VASO VALVOLA	6
30	0-7601-0333-30	VITE COLLETTORE ASPIRAZIONE A FE	18

NATIONAL 14-P-220 (7500 PSI) CON COPERCHI VALVOLE A CAMBIO RAPIDO MODULO ESTREMITÀ FLUIDO E ACCESSORI
ARTICOLO #	PARTE OEM n.	DESCRIZIONE	QUANTITÀ PER POMPA
	80718020	GRUPPO, ESTREMITÀ FLUIDO COMPLETA CON SERVIZIO VALVOLA E COLLETTORE DI ASPIRAZIONE	1
1	1295601	MODULO, SCARICO ESTREMITÀ FLUIDO BORCHIATO (COMPRENDE GLI ARTICOLI 1, 3-10)	3
2	1295604	MODULO, ASPIRAZIONE ESTREMITÀ FLUIDO BORCHIATA (COMPRENDE GLI ARTICOLI 2, 3-4)	3
3	2408049	PERNO COPERCHIO VALVOLA	84
4	6300240	DADO, PERNO COPERCHIO VALVOLA	84
5	2408027	PERNO, TELAIO POWER	30
6	6300240	DADO, PERNO DEL TELAIO MOTORE	30
7	2408047	PERNO, BOCCOLA DELLA RIVESTIMENTO	18
8	6300200	DADO, PERNO BOCCOLA RIVESTIMENTO	18
9	2408048	PERNO, MODULO ASPIRAZIONE-SCARICO	18
10	6300320	DADO, PRIGIONIERO DEL MODULO ASPIRAZIONE-SCARICO	18
11	2408014	PRIGIONIERO FLANGIA DI SCARICO	12
12	6300180	DADO, PRIGIONIERO DELLA FLANGIA DI SCARICO	12
13	1295262	DISTANZIATORE, SCARICO BORCHIATO (NON MOSTRATO) INCLUSO ARTICOLO N. 11 E 12	2
14	1295258	GUARNIZIONE, DISTANZIATORE DI SCARICO (NON MOSTRATO)	2
15	7006609	VITE, FLANGIA DISTANZIATORE DI SCARICO	24
16	1295176	ANELLO FILETTATO F/C	6
17	1295172	TAPPO, COPERCHIO VALVOLA (FILETTATO) F/C	6
18	1292353	ESTRATTORE, FERMO GUARNIZIONE	6
19	1295174	FERMO, GUARNIZIONE	6
20	1540163	GUARNIZIONE, COPERCHIO VALVOLA	6
21	1292140	SUPPORTO INSERTO GUIDA VALVOLA	6
22	1292141	INSERTO GUIDA VALVOLA	6
23	1540021	GUARNIZIONE COLLETTORE ASPIRAZIONE	3
24	700048511	VITE, COLLETTORE DI ASPIRAZIONE	24
25	2410031440	GUARNIZIONE, CONNETTORE DI SCARICO E ADATTATORE DI SCARICO	4
26	1295253	ADATTATORE, CONNETTORE DI SCARICO	2
27	2410031438	GUARNIZIONE, DA CONNETTORE DI SCARICO AD ADATTATORE DI SCARICO	2
28	1295252	CONNETTORE SCARICO	2
28A	1295175	ANELLO DI BACK UP DEL CONNETTORE DI SCARICO	4
29	7619050	RONDELLA VITE A TAPPO DEL CONNETTORE DI SCARICO (NON MOSTRATA)	16
30	700030711	VITE, CONNETTORE DI SCARICO	16
31	6511416	PERNO, DOWELL	6
32	1295266	PIASTRA, USURA	3
33	1295165	BOCCOLA, RIVESTIMENTO	3
34	1295166	MORSETTO COMPLETO, RIVESTIMENTO (COMPRENDE GLI ARTICOLI 34A, 34B, 34C, 34D, 34E, 34F)	3
34A	1295167	MORSETTO, RIVESTIMENTO	3
34B	700049110	VITE, MORSETTO DEL RIVESTIMENTO	6
34C	6309140	DADO, VITE DELLA RIVESTIMENTO	6
34D	1292169	PERNO, MORSETTO DELLA RIVESTIMENTO	6

Tutte le nostre parti dell'estremità del fluido sono prodotte secondo gli standard di qualità API 7K.

Sono disponibili parti per questi modelli di pompe popolari:

Pompe per fango BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Pompe per fango nazionali LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600

Pompe Fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,

Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,

Pompe per fango Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

Pozzo petroliferoPompe di fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT

Pompa per fango Wirth:TPK1000,TPK1600,TPK2000,TPK2200

russoFangoPompe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32

WEATHERFORD/Ellis Williams: E-447, E-2200

DrillmecPompa per fango:9T1000, 12T1600, 7TS600, 7TS500, 9T800

RomaniaPompa per fango: 3PN-1000, 3PN-1600, 3PN-2000

E pezzi di ricambio di altre marche per WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.

1, dimensione pistone 3,38" - 4,00" Codice valvola P107185 Codice sede P107802

Inserire la molla codice articolo P107186

2, dimensione pistone 4,50" Codice valvola P107181 Codice sede P107180

Inserire la molla codice P107182

3, dimensione pistone 5,00" - 6,00" Codice valvola P107188 Codice sede P107187

Inserire il codice P107189 Molla4P102382

SPM2000

1, dimensione dello stantuffo da 3,75 pollici, codice 3P103887

2, dimensioni dello stantuffo da 4,00 pollici, codice articolo 3P100339

3, dimensioni dello stantuffo da 4,50", codice articolo 3P100654

4, dimensioni dello stantuffo: 5,00", codice articolo 3P100233

5, dimensione dello stantuffo" 5,50 N. parte dello stantuffo 3P107060

6, dimensioni dello stantuffo: 5,75", codice articolo 3P107061

7, dimensioni dello stantuffo 6,00 Codice pezzo 3P107062

SPM

Dimensioni stantuffo TWS 250 1,75"-3" 3,25"-4"

Misura pistone TWS 400 2,50"-3" 3,50"-4,50"

Dimensioni dello stantuffo TWS 500LW-600 2,75" 3"-4,75"

Dimensioni pistone TWS 600S 2,50"-3" 3,50"-4,50"

Dimensioni stantuffo TWS 900 3,50"-4"

Stantuffo TWS 1250LW misura 4"

OPI880 Dimensioni stantuffo 3,75" 4,00" 4,5" 5,0:" 5,50" 5,75" 6,0"

TWS1000LW,TWS1300

Dimensioni stantuffo 3,75" 4,00" 4,5" 5,0:" 5,50" 5,75" 6,0" 6,5 " 6,75"

TWS1600 Dimensioni stantuffo 3,5” 3,75” 4,0” 4,50” 5,0” 5,5” 5,75 “6,0”

TWS1800 Dimensioni stantuffo 3,5” 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0”

TWS2250 Dimensioni stantuffo 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

Dimensioni pistone QWS 2000 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

Dimensioni pistone QWS 2500 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

5,50" 5,75" 6,0"

TWS2250 Dimensioni stantuffo 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

Dimensioni pistone QWS 2000 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

Dimensioni pistone QWS 2500 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5

Pompe per fango Brewster ® B-550 • B-750 • B-1000 • 1100T • B-1300

Pompe per fango Continental Emsco ® F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Pompa per fanghi Gaso ® 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Pompe per fango Gardner Denver ®

PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL

Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

Gardner Denver ® Servizio continuo GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Pompe Fango Ideco ® MM-200 • MM-300 • MM-500 • MM-500F • MM-550

Pompe per fango Ideco ® MM-550F • MM-700 • MM-700F • T-500

Pompe Fango Ideco ® T-500 • T-800 • T-1000 • T-1300 • T-1600

Pompe per fango National ® Serie J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

Pompe per fango National ® K-280 • K-380 • K-500 • K-500A • K-700A

Pompe per fango National ® Serie P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

Pompe per fanghi Oilwell ® A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

Pompe per fanghi Oilwell ® A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

Pompe a stantuffo Oilwell ® da C-323 a B-558 • da SA-640-50 a SB-644-B

Pompe per fango OPI ® 350-D • 00-DL • 700-HDL • 1000-HDL

Pompe per fango Wheatley ® 1036 • 6070 • 7024 • 7036

Moduli estremità fluida

National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®

Smorzatore di pulsazioni

Smorzatore di pulsazioni Hydril tipo "K".

Pezzi di ricambio popolari per pompe di fango

I produttori e i modelli delle pompe per fango includono:

Pompe per fango Brewster

B-550 | B-750 | B-1000 | 1100T| B-1300

Pompe per fango Continental Emsco

Pompe per fango Continental Emsco

Pompe per fango Continental Emsco

PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL

Ellis Williams (Luko) Pompe per fango

WW-440 | 14W-400| 15W-600| 9W-1000

Pompa per fanghi di gas

1563| 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651| 2652

Pompe per fango Gardner Denver

FF-FXF;FG-FXG;A attraverso L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL

Pompe Fango Ideco

MM-200| MM-300 | MM-500 | MM-500F | MM-550

Pompe Fango Ideco

MM-550F | MM-700| MM-700F | T-500

Pompe Fango Ideco

T-800 | T-1000 | T-1300 | T-1600

Pompe di fango nazionali

C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000

Pompe di fango nazionali

K-280 | K-380 | K-500 | K-500A | K-700A

Pompe di fango nazionali

7P-50 | 8P-80| 9P-100| 10P-130 | 12P-160

Pompe per fango Oilwell

6P-HD | 610-P | 212-P | 214-P | 218-P

Pompe per fango Oilwell

350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT

Pompe per fango Oilwell

A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT

Pompe per fango OPI

350-D | 700-HDL| 1000-HDL

Pompe per fango Wheatley

1036| 6070| 7024| 7036

Pompe per fango Wilson

600| 900

Descrizione del prodotto

· Linea di produzione integrata: Premium fornisce pompe per fanghi triplex a pistone a semplice effetto della serie F da 500 HP fino a 2200 HP con prestazioni elevate collaudate nel tempo.

· Design affidabile, compatto e ben bilanciato: progettato per le condizioni più severe.

· Gruppo motore di pregevole fattura: telaio ad alta resistenza, lavorato con precisione; albero motore forgiato e trattato termicamente; superficie indurita sugli ingranaggi di trasmissione e maggiore durata.

· Estremità fluido e materiali di consumo: intercambiabili con più OEM.

· Opzioni di azionamento diversificate: tramite cinghia, catena o scatola del cambio, le pompe possono essere azionate da motori AC/DC o motori diesel di diverse marche o semplicemente accoppiare l'albero del pignone con uno dei nostri motori Direct Drive di alta qualità.

· Aggiorna una pompa per fanghi da 1300 HP o 1600 HP per ottenere una pressione di scarico più elevata (7500 psi) semplicemente passando a un'estremità del fluido di tipo "L", assistenza in loco opzionale (costo aggiuntivo).

· Set di cuscinetti di marca occidentale, valvola di sicurezza, smorzatore di pulsazioni, pompa di spruzzatura del rivestimento, pompa di precarica opzionale.

· Adatto per utensili a cambio rapido per pistoni e valvole di diverse marche e sistemi di ritenzione del rivestimento.

· La qualificazione e la certificazione standard soddisfano la domanda dei clienti.

PARAMETRI TECNICI

Modello	F-500	F-800	F-1000	F-1300
Massimo. Dimensioni rivestimento × Corsa	170×191 (6-3/4×7,5)	170×229 (6-3/4×9)	170×254 (6-3/4×10)	180×305 (7×12)
Numero di corse, giri/min	165	150	140	120
Potenza nominale, kW (HP)	373(500)	597 (800)	746 (1000)	969 (1300)
Tipo di ingranaggio	4.286:1	4.185:1	4.207:1	4.206:1
Flangia di ingresso di aspirazione, pollici	8	10	12	12
Flangia di uscita di scarico, pollici	4	5	5	5
Diametro albero pignone, mm(in)	139,7(5-1/2)	177,8(7)	196,9(7-3/4)	215,9(8-1/2)
Chiave, mm (pollici)	31,75×31,75 (1-1/4×1-1/4)	44,45×44,45 (1-3/4×1-3/4)	50,8×50,8 (2×2)	50,8×50,8 (2×2)
Cavità della valvola	Valvola su valvola, API n. 5	Valvola su valvola, API n. 6	Valvola su valvola, API n. 6	Valvola su valvola, API n. 7
ca. Peso, kg (libbre)	9770 (21540)	14500 (31970)	18790 (41420)	26700 (54170)

PARAMETRI TECNICI

Modello	F-1600/1600L	F-1600HL	F-2200	F-2200HL
Tipo	Pistone triplex a semplice effetto	Pistone triplex a semplice effetto	Pistone triplex a semplice effetto	Pistone triplex a semplice effetto
Massimo. Dimensioni della camicia×lunghezza della corsa	180×305(7×12)	190×305(7-1/2×12)	230×356(9×14)	230×356(9×14)
Numero di corse, giri/min	120	120	105	105
Potenza nominale, kW (HP)	1193 (1600)	1193 (1600)	1640 (2200)	1640 (2200)
Rapporto di trasmissione	4.206:1	4.206:1	3.512:1	3.512:1
Flangia di uscita di scarico, pollici	Flangia da 5″, 5000 PSI	Flangia da 5″, 10.000 psi (110 mm)	Flangia da 5″, 5.000 PSI (130 mm)	Flangia da 5″, 10.000 PSI (130 mm)
Diametro albero pignone, mm (pollici)	215,9(8-1/2)	215,9(8-1/2)	254(10)	254(10)
Chiave, mm (pollici)	50,8×50,8 (2×2)	50,8×50,8 (2×2)	63,5×44,45 (2-1/2×1-3/4)	63,5×44,45 (2-1/2×1-3/4)
Vasi a valvola	Valvola su valvola, API n. 7/ Tipo L, API n. 7	tipo L, API n.7	Valvola finita -Valvola, API n. 8	tipo L, API n. 8
ca. Peso, chilogrammo (libbre)	24791 (54660) /27020kg(57100lb)	29400 (64820)	38460 (84790)	44000 (94980)

Al fine di soddisfare i requisiti della tecnologia di perforazione per alta pressione della pompa e grande cilindrata nei giacimenti petroliferi, sono state progettate e prodotte le pompe per fango F-500, F-800, F-1000, F-1300, F-1600, F-1600L, F-2200 e F-2200 con grande potenza e F-1600HL, F-2200HL ad alta pressione sulla base dei suddetti tre tipi di pompe per fango della serie F che si sono formate complete Pompe per fango triplex a semplice effetto della serie F. Negli ultimi anni, abbiamo iniziato a fornire anche le pompe per fanghi della serie leggera F1-800, F1-1600 e le pompe per fanghi a cinque cilindri di grande potenza QDP-3000 progettate da Bomco.

Le nostre pompe per fango sono famose per la tecnologia avanzata, la qualità affidabile e le prestazioni straordinarie approvate dai clienti nazionali e esteri. Le nostre pompe per fango sono state esportate in dozzine di paesi e aree, come Russia, Tailandia, India, Oman, Egitto, Australia, Pakistan, Kazakistan, Messico, Indonesia, Uzbekistan, Turkmenistan, Regno Unito, Stati Uniti e Canada, ecc. Che sono maggiormente equipaggiati per gli impianti di perforazione ed esportati maggiormente.

Caratteristiche Tecniche

· Pompa per fanghi F-1300, F-1600, F-1300L e F-1600L

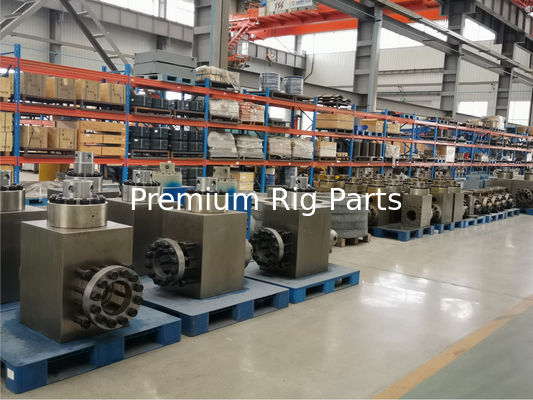

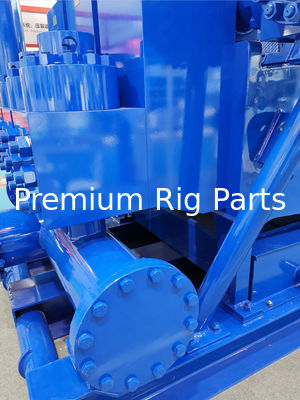

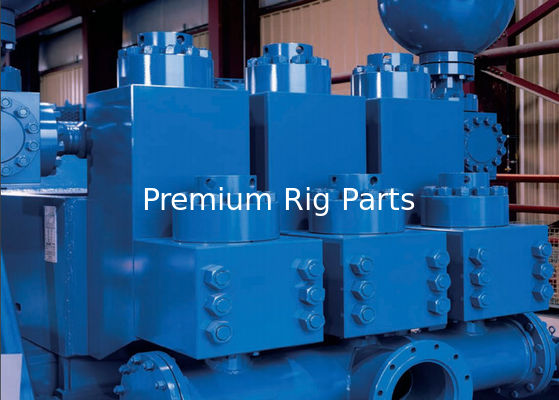

Modulo gruppo fluido pompa fango Southwest 12P160 7500PSI, Rivestimento gruppo fluido pompa fango Mission 12P160 7500PSI, POMPA FANGO National 12P160, pompa fango Gardner Denver PZ7, pompa fango GD PZ8, pompa fango GD PZ9 18 ha un massimo Pressione della pompa di 34,5 MPa (5000 Psi) e cilindrata di 46 . 5 L/ S con al iner di Φ180mm. Questi due modelli sono la prima scelta per l'impianto di perforazione medio e profondo come componente assortito.

· Le pompe per fanghi F-1600HL e F-2200HL ad alta potenza e alta pressione sono state sviluppate per soddisfare i requisiti tecnologici di perforazione dei pozzi offshore in acque profonde e terrestri e orizzontali, in particolare nelle aree desertiche.

· Le pompe per fanghi della serie leggera F1-800 e F1-1600 sono state progettate di recente. Rispetto alle pompe per fango della serie F della stessa potenza, l'avanzamento di meno volume e peso è appropriato per gli impianti di perforazione che funzionano su impianti di palude e di sollevamento con elicotteri.

· Pompa per fango a cinque cilindri QDP-3000 con grande potenza, alta pressione, grande cilindrata, dimensioni ridotte, peso leggero, particolarmente adatta per piattaforme offshore e navi di perforazione.

Pompe per fango serie F

Le pompe per fango della serie F includono l'estremità di potenza, l'estremità del fluido, il sistema di spruzzatura, il sistema di lubrificazione e il sistema di ricarica.

A1. Fine potenza

Caratteristiche dell'estremità di alimentazione:

· Ingranaggio a spina di pesce a denti continui.

· L'albero motore è realizzato in acciaio legato.

· Guida della traversa intercambiabile.

· Il telaio è realizzato in lamiera d'acciaio saldata per conferire al telaio elevata resistenza, buona rigidità e leggerezza.

· La guarnizione dell'asta di prolunga ha una struttura di tenuta duplex per garantire un buon risultato di tenuta.

· La parte di potenza utilizza il sistema di lubrificazione combinato di lubrificazione forzata e lubrificazione a sbattimento.

A2. Estremità fluida

Caratteristiche dell'estremità del fluido:

· Ogni parte di tenuta adotta la compattazione della rigidità e ha una buona tenuta alle alte pressioni;

· L'estremità verticale del fluido presenta buone prestazioni di aspirazione;

· L'estremità del fluido presenta un'elevata resistenza alla pressione, comoda per sostituire il gruppo valvola;

· Serranda di scarico, valvola limitatrice di taglio e scarico

i ﬁltri sono montati sull'uscita di scarico.

1.Cilindri

I cilindri sono realizzati in acciaio legato forgiato, tre cilindri di ciascuna pompa sono intercambiabili. Su richiesta del cliente la superficie del cilindro può essere nichelata per migliorare la resistenza all'abrasione.

2.Valvola Assemblea

La valvola di aspirazione e la valvola di scambio per le pompe per fanghi della serie F sono intercambiabili. La pompa di fango F-500 utilizza la valvola API#5. Le pompe per fango F-800 e F-1000 utilizzano la valvola API#6. Le pompe per fango F-1300, F-1600, F-1600L e F-1600HL utilizzano la valvola API#7. Le pompe per fango F-2200Land F-2200HL utilizzano la valvola API#8.

3.Liner

Vengono utilizzati rivestimenti bimetallici. Il manicotto è realizzato in ghisa resistente all'usura, i rivestimenti sono resistenti all'usura e alla corrosione.

Le pompe per fango F-1600HL e F-2200HL possono scegliere rivestimenti in ceramica per migliorare la durata.

4.Pistoni e pistone Canne

Sono montati a scorrimento, sigillati con anello di tenuta in gomma e infine fissati con dadi di bloccaggio per impedire l'allentamento del pistone e svolgere un ruolo nella tenuta.

5.stantuffo

Estremità del fluido, camicie, pistoni, valvole, sedi delle valvole, molle delle valvole, anelli di tenuta e guarnizioni, coperchio delle valvole e testata del cilindro

Il gruppo estremità del fluido per le pompe per fango F-800 e F-1000 è intercambiabile.

I gruppi delle estremità del fluido delle pompe per fanghi F-1300 e F-1600 sono intercambiabili. Anche i gruppi delle estremità del fluido delle pompe per fanghi F-1300HL e F-1600HL sono intercambiabili.

A3.Sistema di spruzzatura

Il sistema di spruzzatura è costituito principalmente da una pompa di spruzzatura, una scatola dell'acqua di raffreddamento e un tubo di spruzzatura, la funzione è quella di raffreddare e lavare le camicie e i pistoni per migliorarne la durata. La pompa di spruzzatura centrifuga può essere azionata da una puleggia montata sull'estremità dell'estensione dell'albero di ingresso o da un motore separato e raffreddata e lubrificata dall'acqua.

Il tubo di spruzzatura è montato sull'accoppiamento tra l'asta di prolunga e lo stelo del pistone e può alternarsi con il pistone. Gli ugelli si trovano vicino all'estremità del pistone in modo che il fluido lubrorefrigerante possa sciacquare continuamente la superficie di contatto tra il pistone e la camicia. È possibile utilizzare anche il resistente tubo di spruzzatura fisso.

A4.Sistema di lubrificazione

L'estremità di potenza utilizza il sistema di lubrificazione combinato di lubrificazione forzata e lubrificazione a sbattimento. L'olio in pressione viene convogliato attraverso la tubazione di lubrificazione, la traversa, l'asta intermedia e tutti i cuscinetti da una pompa dell'olio per ingranaggi all'interno della scatola dell'olio per realizzare la lubrificazione forzata. Lo stato di funzionamento della pompa dell'olio del cambio può essere compreso dal manometro dietro il telaio.

A5.Sistema di ricarica

Per evitare che si verifichi il blocco dell'aria a causa della bassa pressione di ingresso della pompa, ogni pompa fango è dotata di un sistema di ricarica completo. È composto da pompa di carico, base pompa, valvola a farfalla e relativo collettore. Montata sul collettore di aspirazione della pompa per fango, la pompa di carica è azionata dal motore speciale o dall'albero di ingresso della pompa per fango tramite cinghie trapezoidali per ridurre il consumo energetico.

Pompe per fanghi di perforazione serie F1

Le pompe per fanghi di perforazione della serie F1 includono l'estremità di potenza, l'estremità del fluido, il sistema di spruzzatura, il sistema di lubrificazione e il sistema di ricarica. Ha caratteri leggeri e di piccolo volume.

Ⅰ. Fine potenza

Tecnico caratteristiche

· Ingranaggio a spina di pesce a denti continui, la rettifica degli ingranaggi è cementata e indurita, il che migliora la capacità di resistenza alla corrosione.

· Fornito con albero motore a blocco e lavorazione completa con vantaggi di eccellente equità, funzionamento regolare e minori vibrazioni e rumore.

· La base dell'albero principale utilizza la struttura "senza cappuccio", che può modificare le condizioni di forza dei bulloni nell'albero principale,

e migliora l'affidabilità.

· La guida della testa a croce sostituibile e la testa a croce adotta la spruzzatura di metallo speciale;

· Il telaio è realizzato in lamiera d'acciaio saldata per conferire al telaio elevata resistenza, buona rigidità e leggerezza;

· La struttura a doppia tenuta per l'asta di prolunga garantisce una buona tenuta.

· La parte di potenza utilizza il sistema di lubrificazione combinato di lubrificazione forzata e lubrificazione a sbattimento.

Ⅱ. Estremità fluida

Caratteristiche tecniche

· Ogni parte di tenuta adotta una compattazione di rigidità e ha una buona tenuta alle alte pressioni;

· L'estremità verticale del fluido presenta buone prestazioni di aspirazione;

· Sull'uscita di scarico sono montati una serranda di scarico, una valvola limitatrice di taglio e uno scarico a cinque vie.

Ⅲ. Sistema di spruzzatura

Questo sistema è costituito principalmente da una pompa di spruzzatura, un serbatoio dell'acqua di raffreddamento e un tubo di spruzzatura. La funzione è quella di raffreddare e lavare la camicia e il pistone in modo da prolungarne la durata.

La pompa centrifuga è azionata da un motore separato e raffreddata e lubrificata dall'acqua.

ⅣSistema di lubrificazione

L'estremità di potenza utilizza il sistema di lubrificazione combinato di lubrificazione forzata e lubrificazione a sbattimento. L'olio in pressione viene convogliato attraverso la tubazione di lubrificazione, la traversa, l'asta intermedia e tutti i cuscinetti da una pompa dell'olio per ingranaggi all'interno del telaio per realizzare la lubrificazione forzata. Lo stato di funzionamento della pompa dell'olio del cambio può essere compreso dal manometro dietro il telaio.

ⅤSistema di ricarica

Per evitare che si verifichi il blocco dell'aria a causa della bassa pressione di ingresso della pompa, ogni pompa fango è dotata di un sistema di ricarica completo. È composto da pompa di carico, base pompa, valvola a farfalla e relativo collettore. La pompa di carico è azionata da un motore indipendente e montata sul collettore di aspirazione della pompa fango.

Ⅵ.Specifiche

Modello	F1-800	F1-1600
Tipo	Pistone triplex a semplice effetto	Pistone triplex a semplice effetto
Massimo. Dimensioni del rivestimento x resistenza	170×216mm (6 3/4″×8,5″)	180×280 mm (7″×11″)
Valutazione dei colpi	160 giri/min	130 giri/min
Potenza nominale	597 kW (800 CV)	1193 kW (1600 CV)
Tipo di attrezzatura	Ingranaggio a spina di pesce	Ingranaggio a spina di pesce
Rapporto di trasmissione	3.3143:1	3,7381:1
Lubrificazione	Forzare e schizzare	Forzare e schizzare
Ingresso di aspirazione	Flangia da 8″ (203mm)	Flangia da 10″ (254mm)
Bocca di scarico	Flangia da 4″, 5000 psi	Flangia da 4″, 5000 psi
Diametro albero pignone.	177,8 mm(7″)	215,9 mm(8-1/2")
Chiave	44,45×44,45 mm (1 3/4″×1 3/4″)	50,8×50,8 mm (2″×2″)
Vasi a valvola	valvola su valvola, API n. 6	valvola su valvola, API n. 7
ca. Peso	11.536 kg (25.430 libbre)	20.700 kg (45.635 libbre)

Africa:
Algeria
L'Angola
Camerun
Congo
Guinea Equatoriale
Gabon
Ghana
Nigeria

Medio Oriente:
Azerbaigian
Bahrein
Egitto
India
Kazakistan
Kuwait
Oman
Pakistan
Qatar
Arabia Saudita
Tacchino
Turkmenistan
Emirati Arabi Uniti
Uzbekistan

Sud America:
Argentina
Bolivia
Brasile
Chile
Colombia
Ecuador
Papua Nuova Guinea
Perù
Trinidad e Tobago
Venezuela

America Centrale:
Guatemala
El Salvador
Costarica
Nicaragua

Asia:
Russia
Brunei
Indonesia
Malaysia
Filippine
Singapore
Tailandia
Vietnam

Europa:
Norvegia
Polonia
Regno Unito

Altri:
Australia
Canada
Cina
Giappone
Messico
Ucraina

Prodotti raccomandati
