Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600

  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
  • Southwest FB1600 mud pump liner, SW 12P160 mud pump, SW PZ8/9 mud pump, SW A1700PT mud pump, SW F1600 mud pump
Lugar de origen Porcelana
Nombre de la marca SOUTHWEST, National, Gardner Denver, BOMCO, TSC, DRILLMEC
Certificación API 7K, ISO 9001:2015
Número de modelo BOMBA DE LODO FB1600, 12P160, PZ10, A1700PT
Cantidad de orden mínima 1 pieza
Precio 50 to 200 USD
Detalles de empaquetado Envío a largo plazo por mar y aire.
Tiempo de entrega ALGUNOS EN STOCK
Condiciones de pago D/A, T/T, D/P, LC, Western Union, MoneyGram
Capacidad de la fuente 3000 piezas
Datos del producto
Uso Aceite, agua, aparejo de taladro Fuerza Eléctrico, hidráulico
Presión Bomba de lodo sumergible de alta presión y baja presión, bomba de lodo de dragado de arena Aplicación minería, petróleo
Estructura Bomba de pistón combustible Opción diésel, motor diésel y motor hidráulico
Estándar o no estándar Estándar Tipo Bomba de barro
Color Rojo, etc., verde o según diseño del cliente. Material Bomba de succión de lodo de hierro fundido/acero inoxidable, plástico de aluminio de acero inoxidabl
Garantía 12 meses Nombre del producto Bomba de barro
OEM puede ser aceptar, aplicable Condición Nuevo
Deja un mensaje
Descripción de producto

Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 0

Premium puede fabricar todos los revestimientos de bomba de lodo modelo de  Southwest/Southwest Oilfield Products.



Número de pieza del revestimiento de la bomba de lodo FB1600:



Southwest F/FB-1300/1600 6390G06 PREM 6390G08 PREM 6390G1 PREM 6390G3 PREM 6390G5 PREM 6390G7 PREM 6390G9 PREM



NATIONAL FB1300/1600(SW)

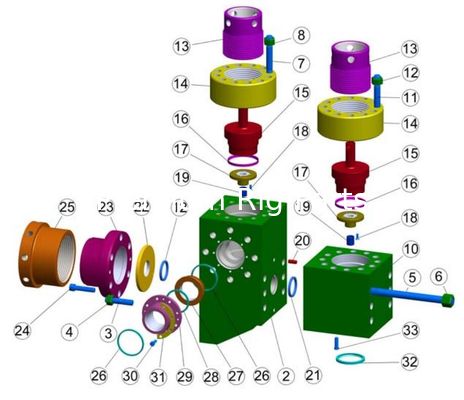

MÓDULO DE EXTREMO DE FLUIDO Y ACCESORIOS

ARTÍCULO NÚMERO DE PIEZA DESCRIPCIÓN CANTIDAD/BOMBA
    ENSAMBLAJE COMPLETO DEL MÓDULO DE EXTREMO DE FLUIDO (INCLUYE EL ARTÍCULO 1-27) 3
1 PREM-84901D MÓDULO, DESCARGA CON ESPÁRRAGOS (INCLUYE LOS ARTÍCULOS 1, 3-10, 11) 3
2 PREM-84902S MÓDULO, SUCCIÓN CON ESPÁRRAGOS (INCLUYE LOS ARTÍCULOS 2, 12, 13) 3
3 PREM-4016-97 ESPÁRRAGO, MÓDULO DE DESCARGA A MÓDULO DE SUCCIÓN 18
4 PREM-0-7601-0630-17 TUERCA, ESPÁRRAGO DEL MÓDULO DE DESCARGA A SUCCIÓN 18
5 PREM-4015-2 ESPÁRRAGO, ANILLO ROSCADO 36
6 PREM-6300200 TUERCA, ESPÁRRAGO DE ANILLO ROSCADO 36
7 PREM-4016-9 ESPÁRRAGO, BASTIDOR DE POTENCIA 18
8 PREM-0-7601-0630-17 TUERCA, ESPÁRRAGO DEL BASTIDOR DE POTENCIA 18
9 PREM-4017-46 ESPÁRRAGO, COLECTOR DE DESCARGA 12
10 PREM-0-7601-0630-24 TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA 12
11 PREM-4017-36 TORNILLO DE CABEZA, BRIDA DE RETENCIÓN DEL REVESTIMIENTO (CABEZA DE ENCHUFE) 24
12 PREM-4015-2 ESPÁRRAGO, ANILLO ROSCADO 36
13 PREM-6300200 TUERCA, ESPÁRRAGO DE ANILLO ROSCADO 36
14 PREM-8488-5 PASADOR, PASADOR DE POSICIONAMIENTO 6
15 PREM-2988 JUNTA, MOD DE SUCCIÓN A DESCARGA Y PLACA DE DESGASTE - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
16 PREM-8422-3 ANILLO, PILOTO DE RETENCIÓN DEL REVESTIMIENTO 3
17 PREM-8490-3 PLACA, DESGASTE DEL REVESTIMIENTO 3
18 PREM-6490-3 BRIDA, RETENCIÓN DEL REVESTIMIENTO 3
19 PREM-6590-1 TUERCA, BLOQUEO DEL REVESTIMIENTO 3
20 PREM-P-129 JUNTA, CUBIERTA DE LA VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
21 PREM-4016-99 ESPÁRRAGO, GUÍA DE LA VÁLVULA 12
22   TUERCA, GUÍA DE LA VÁLVULA DEL ESPÁRRAGO 12
23 PREM-4700-I BUJE, GUÍA DE LA VÁLVULA 6
24 PREM-4775-2R GUÍA, VÁLVULA (INCLUYE EL ARTÍCULO 20) 6
25 PREM-4675-2A TAPÓN, CUBIERTA DE LA VÁLVULA 6
26 PREM-4475 ANILLO, ROSCADO 6
27 PREM-4575 TAPA, CUBIERTA DE LA VÁLVULA (ROSCADA) 6





Southwest Oilfield Products, Inc. fabrica equipos robustos y confiables para necesidades específicas, incluidos los extremos de fluido de la bomba de lodo, los extremos de fluido de la bomba de fractura, los revestimientos, los pistones y otros artículos consumibles.



Historia de Southwest Oilfield Products

  • 1947 Fundada con el diseño del primer pistón adherido, el pistón a prueba de fallas
  • 1974 Introdujo el extremo de fluido en forma de L de dos piezas
  • 1988 Introdujo el pistón de doble dureza
  • 1996 Introdujo los revestimientos de cerámica
  • 2000 Introdujo los revestimientos de circonio
  • 2004 Introdujo el pistón Black Cat
  • 2013 Introdujo los kits de herramientas de servicio de módulos; Investigación y desarrollo de consumibles para bombas de fractura
  • 2014 Introdujo el pistón BullDog



Las piezas están disponibles para estos modelos de bomba populares:



Bombas de lodo BOMCO/Emsco:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Bombas de lodo LS National: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Bombas de lodo Ideco: T-500, T-800, T-1000, T-1300, T-1600,
Bombas de lodo National: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Bombas de lodo Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

Oilwell Bombas de lodo: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Bomba de lodo Wirth: TPK1000, TPK1600, TPK 2000,TPK2200

Bombas rusas: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



Rumania: 3PN-1000, 3PN-1600, 3PN-2000



Y otras piezas de repuesto de marca para WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.

Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 1

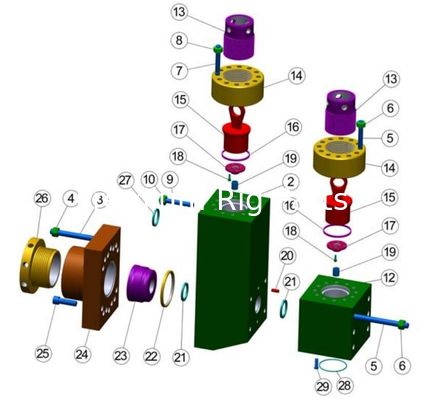

ARTÍCULO N.º DE PIEZA DESCRIPCIÓN CANTIDAD
  TS-FEMA17DISSW MÓDULO, DESCARGA CON ESPÁRRAGOS (INCLUYE LOS ARTÍCULOS 1,3-11) 3
1 TS-FEMA17DISSW MÓDULO DE DESCARGA SOLAMENTE 3
  TS-FEMA17SUCSW MÓDULO, SUCCIÓN CON ESPÁRRAGOS (INCLUYE LOS ARTÍCULOS 2,9-10) 3
2 TS-FEMA17SUCSW MÓDULO DE SUCCIÓN SOLAMENTE 3
3 TS-OWA17DMSSW ESPÁRRAGO, COLECTOR DE DESCARGA 12
4 TS-0-7601-0630-28 TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA 12
5 TS-OWA17PFSSW ESPÁRRAGO, BASTIDOR DE POTENCIA 12
6 TS-75510126 TUERCA, ESPÁRRAGO DEL BASTIDOR DE POTENCIA 12
7 TS-OWA17DSUCSSW ESPÁRRAGO, MÓDULO DE DESCARGA A SUCCIÓN 18
8 TS-0-7601-0630-17 TUERCA, PARA EL ESPÁRRAGO ANTERIOR 18
9 TS-OWA17TRSSW ESPÁRRAGO, ANILLO ROSCADO 72
10 TS-6300200 TUERCA, ESPÁRRAGO DE ANILLO ROSCADO 72
11 TS-6511416 PASADOR, PASADOR DE POSICIONAMIENTO 6
12 TS-OWA17LRPLATESW PLACA, RETENCIÓN DEL REVESTIMIENTO 3
13 TS-PEP68 TORNILLO DE CABEZA, PLACA DE RETENCIÓN DEL REVESTIMIENTO 24
14 TS-1290344 JUNTA, MÓDULO DE DESCARGA A SUCCIÓN 3
15 TS-20100008 JUNTA, PLACA DE DESGASTE – GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 3
16 TS-10300184 PLACA DE DESGASTE 3
17 TS-OWA17LLNSW TUERCA, BLOQUEO DEL REVESTIMIENTO 3
18 TS-07207129 JUNTA, CUBIERTA DE LA VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
19 TS-PEP73 TORNILLO, RETENCIÓN DE LA CUBIERTA DE LA VÁLVULA 12
20 TS-OWA17VGASW GUÍA, VÁLVULA (INCLUYE LOS ARTÍCULOS 20 Y 22) 6
21 TS-OWA17VCASSYSW TAPÓN, CUBIERTA DE LA VÁLVULA (INCLUYE LOS ARTÍCULOS 19-22) 6
22 TS-PZ789VGI* BUJE, GUÍA DE LA VÁLVULA 6
23 TS-OWA17FLGSW ANILLO, ROSCADO 6
24 TS-OWA17CASW TAPA, ROSCADA 6
25 TS-10300201 JUNTA, COLECTOR DE SUCCIÓN 3
26 TS-99609345 JUNTA, COLECTOR DE DESCARGA 3
27 TS-75634382 TORNILLO DE CABEZA, COLECTOR DE SUCCIÓN 24
28 TS-PEP90 TORNILLO DE FIJACIÓN, RETENCIÓN DEL REVESTIMIENTO

9





Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 2



ARTÍCULO NÚMERO DE PIEZA DESCRIPCIÓN CANTIDAD/BOMBA
    ENSAMBLAJE COMPLETO DEL MÓDULO DE EXTREMO DE FLUIDO (INCLUYE EL ARTÍCULO 1-27) 3
1 TS-84901D MÓDULO, DESCARGA CON ESPÁRRAGOS (INCLUYE LOS ARTÍCULOS 1, 3-10, 12) 3
2 TS-84902S MÓDULO, SUCCIÓN CON ESPÁRRAGOS (INCLUYE LOS ARTÍCULOS 2, 5, 6) 3
3 TS-4016-97 ESPÁRRAGO, MÓDULO DE DESCARGA A MÓDULO DE SUCCIÓN 18
4 TS-0-7601-0630-17 TUERCA, ESPÁRRAGO DEL MÓDULO DE DESCARGA A SUCCIÓN 18
5 TS-4015-2 ESPÁRRAGO, ANILLO ROSCADO 72
6 TS-6300200 TUERCA, ESPÁRRAGO DE ANILLO ROSCADO 72
7 TS-4016-9 ESPÁRRAGO, BASTIDOR DE POTENCIA 18
8 TS-0-7601-0630-17 TUERCA, ESPÁRRAGO DEL BASTIDOR DE POTENCIA 18
9 TS-4017-46 ESPÁRRAGO, COLECTOR DE DESCARGA 12
10 TS-0-7601-0630-24 TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA 12
11 TS-4017-36 TORNILLO DE CABEZA, BRIDA DE RETENCIÓN DEL REVESTIMIENTO (CABEZA DE ENCHUFE) 24
12 TS-8488-5 PASADOR, PASADOR DE POSICIONAMIENTO 6
13 TS-2988 JUNTA, MOD DE SUCCIÓN A DESCARGA Y PLACA DE DESGASTE - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
14 TS-8422-3 ANILLO, PILOTO DE RETENCIÓN DEL REVESTIMIENTO 3
15 TS-8490-3 PLACA, DESGASTE DEL REVESTIMIENTO 3
16 TS-6490-3 BRIDA, RETENCIÓN DEL REVESTIMIENTO 3
17 TS-6590-1 TUERCA, BLOQUEO DEL REVESTIMIENTO 3
18 TS-P-129 JUNTA, CUBIERTA DE LA VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
19 TS-4016-99 ESPÁRRAGO, GUÍA DE LA VÁLVULA 12
20   TUERCA, GUÍA DE LA VÁLVULA DEL ESPÁRRAGO 12
21 TS-4700-I BUJE, GUÍA DE LA VÁLVULA 6
22 TS-4775-2R GUÍA, VÁLVULA (INCLUYE EL ARTÍCULO 20) 6
23 TS-4675-2A TAPÓN, CUBIERTA DE LA VÁLVULA 6
24 TS-4475 ANILLO, ROSCADO 6
25 TS-4575 TAPA, CUBIERTA DE LA VÁLVULA (ROSCADA) 6



Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 3







Bombas de lodo Brewster ® B-550 • B-750 • B-1000 • 1100T • B-1300

Bombas de lodo Continental Emsco ® F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Bomba de lodo Gaso ® 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Bombas de lodo Gardner Denver ®

PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL

Servicio de pozo Gardner Denver ® TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

Gardner Denver ® Funcionamiento continuo GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Bombas de lodo Ideco ® MM-200 • MM-300 • MM-500 • MM-500F • MM-550

Bombas de lodo Ideco ® MM-550F • MM-700 • MM-700F • T-500

Bombas de lodo Ideco ® T-500 • T-800 • T-1000 • T-1300 • T-1600

Bombas de lodo National ® Serie J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

Bombas de lodo National ® K-280 • K-380 • K-500 • K-500A • K-700A

Bombas de lodo National ® Serie P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

Bombas de lodo Oilwell ® A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

Bombas de lodo Oilwell ® A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

Bombas de émbolo Oilwell ® C-323 a B-558 • SA-640-50 a SB-644-B

Bombas de lodo OPI ® 350-D • 00-DL • 700-HDL • 1000-HDL

Bombas de lodo Wheatley ® 1036 • 6070 • 7024 • 7036

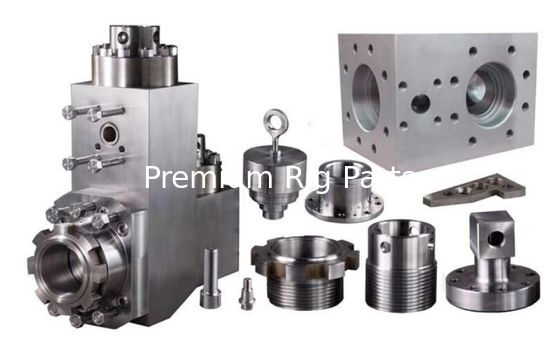

Módulos de extremo de fluido

National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®

Amortiguador de pulsaciones

Amortiguador de pulsaciones tipo "K" Hydril

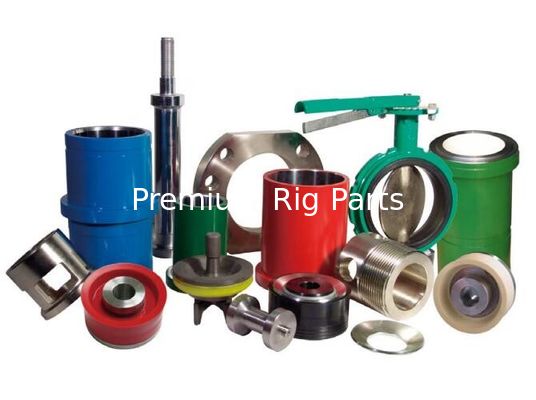

Piezas de repuesto populares para bombas de lodo

Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 4



Los fabricantes y modelos de bombas de lodo incluyen:

Bombas de lodo Brewster

B-550 | B-750 | B-1000 | 1100T | B-1300

Bombas de lodo Continental Emsco

FF-FXF | FG-FXG (A a L) | FD-FXX | FC-FXX | FD-FXD | FC-FXD | FY-FXD

Bombas de lodo Continental Emsco

GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH

Bombas de lodo Continental Emsco

PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL

Bombas de lodo Ellis Williams (Luko)

WW-440 | 14W-400 | 15W-600 | 9W-1000

Bomba de lodo Gaso

1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652

Bombas de lodo Gardner Denver

FF-FXF;FG-FXG;A a L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL



Bombas de lodo Ideco

MM-200 | MM-300 | MM-500 | MM-500F | MM-550

Bombas de lodo Ideco

MM-550F | MM-700 | MM-700F | T-500

Bombas de lodo Ideco

T-800 | T-1000 | T-1300 | T-1600

Bombas de lodo National

C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000



Bombas de lodo National

K-280 | K-380 | K-500 | K-500A | K-700A



Bombas de lodo National

7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160



Bombas de lodo Oilwell

6P-HD | 610-P | 212-P | 214-P | 218-P



Bombas de lodo Oilwell

350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT



Bombas de lodo Oilwell

A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT



Bombas de lodo OPI

350-D | 700-HDL | 1000-HDL



Bombas de lodo Wheatley

1036 | 6070 | 7024 | 7036



Bombas de lodo Wilson

600 | 900

Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 5





MÓDULO "L" MISSION PARA GARDNER DENVER PZL CON 7500 PSI SWFE CANTIDAD POR BOMBA
MÓDULO DE EXTREMO DE FLUIDO Y ACCESORIOS
ARTÍCULO N.º N.º DE PIEZA SW PIEZA DE LA MISIÓN DESCRIPCIÓN
1 8477-27   MÓDULO DE DESCARGA, CON ESPÁRRAGOS 3
2 8477-26   MÓDULO DE SUCCIÓN, CON ESPÁRRAGOS 3
3 4019-44   ESPÁRRAGO, MÓDULO DE DESCARGA A SUCCIÓN 18
4 1-3/4-8 HH   TUERCA, ESPÁRRAGO DE DESCARGA A SUCCIÓN 18
5 8488/5/1- 6511416 PASADOR DE POSICIONAMIENTO 3
6 8477-30   PLACA DE DESGASTE DEL REVESTIMIENTO 3
7 2988 1290344 PLACA DE DESGASTE Y JUNTA DEL MÓDULO - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
8 4019-46   ESPÁRRAGO, EXTREMO DE POTENCIA 24
9 1-1/4-8 HH   TUERCA, ESPÁRRAGO DEL EXTREMO DE POTENCIA 24
10 4019-45   ESPÁRRAGO, RETENCIÓN DEL REVESTIMIENTO 24
11 1-1/4-7 HH   TUERCA, ESPÁRRAGO DE RETENCIÓN DEL REVESTIMIENTO 24
12 6477-25   BRIDA DE RETENCIÓN DEL REVESTIMIENTO 3
13 6577-25   TUERCA DE RETENCIÓN DEL REVESTIMIENTO 3
14 8477-29   ANILLO. ALINEACIÓN 3
15 4015/2/1- OWA17TRSSW ESPÁRRAGO, ANILLO ROSCADO 72
16 1-1/4-7 HH 6300200 TUERCA, ESPÁRRAGO DE ANILLO ROSCADO 72
17 4488-25   BRIDA, CUBIERTA DE LA VÁLVULA 6
18 4588-25   TAPA ROSCADA (GLANDULA DE TORNILLO) 6
19 4688-25   CONJUNTO DE LA CUBIERTA DE LA VÁLVULA (INCLUYE LOS ARTÍCULOS N.º 21,23 Y 25) 6
20     CUBIERTA DE LA VÁLVULA (TAPÓN) 6
21 P-115 7207115 JUNTA DEL TAPÓN DE LA CUBIERTA DE LA VÁLVULA - GOMA (CONSULTE LA HOJA DE DATOS PARA MATERIALES ALTERNATIVOS) 6
22 4788-25R   GUÍA DE LA VÁLVULA (INCLUYE EL BUJE) 6
23 4700-I PZ789VGI* BUJE, GUÍA DE LA VÁLVULA 6
24 4018-18 700030511 TORNILLO DE LA GUÍA DE LA VÁLVULA 12
25 4017-77 700044111 TORNILLO DE CABEZA DEL COLECTOR DE SUCCIÓN CON ARANDELA DE BLOQUEO 24
26 8577-25   COLECTOR DE SUCCIÓN 1
27 AJO-245   JUNTA DEL COLECTOR DE SUCCIÓN 3
28 8377-27   COLECTOR DE DESCARGA (PARA EL N.º DE SERIE 9223 Y SUPERIOR) 1
29 8377-25   COLECTOR DE DESCARGA (N.º DE SERIE 9222 E INFERIOR PARA NO REUBICAR LA TUBERÍA DE DISCO)
30 4019-45   ESPÁRRAGO, COLECTOR DE DESCARGA 12
31 1-1/4 -7 HH   TUERCA, ESPÁRRAGO DEL COLECTOR DE DESCARGA 12





Camisa de bomba de lodo Southwest FB1600, bomba de lodo SW 12P160, bomba de lodo SW PZ8/9, bomba de lodo SW A1700PT, bomba de lodo SW F1600 3







Artículo Descripción N.º de pieza
  Ensamblaje completo 8476-A
1 Brida roscada 4476
2 Glándula de tornillo 4597
3 Conjunto de tapón con guía y buje 4676-2A
4 Guía de la válvula 4776
5 Buje de la guía de la válvula 4700-I
6 Tornillo de la guía de la válvula 4016-98
7 Espárrago de la cubierta de la válvula con tuerca 4015-54
8 Espárrago del extremo de potencia con tuerca 4015-95
9 Tornillo de cabeza de retención del revestimiento 4017-65
10 Brida de retención del revestimiento 6476
11 Tuerca de retención del revestimiento 6576
12 Espárrago del módulo de succión con tuerca 4018-17
13 Módulo de succión (con espárragos) 8476-2
14 Módulo de descarga (con espárragos) 8476-1
15 Pasador de posicionamiento 8488-5
16 Placa de desgaste 8476-3
17 Junta del tapón de la cubierta de la válvula P-107
18 Junta del módulo y la placa de desgaste 2988
19 Vástago del pistón 1286-32
20 Subvástago 1286-1
21 Abrazadera de varilla con sistema de pulverización 1286-CW
