GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP,

  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
  • GARDNER DENVER PZ-7 Mud Pump Liners, PZ-8 Zirconia Liner, PZ-9 Ceramic Liner, PZ-10/11 MUD PUMP FLUID END MODULE, FB1600 MUD PUMP, W2215 MUD PUMP, 12P160 MUD PUMP, 14P220 MUD PUMP,
Plaats van herkomst China
Merknaam Cameron, LEWCO, Gardner Denver, Drillmec, National Oilwell, Emsco
Certificering API 7K, ISO 9001:2015
Modelnummer GD PZ7/8/9/10/11, PAH275, W2214,W2215
Min. bestelaantal 1 stuk
Prijs 1 to 200 usd

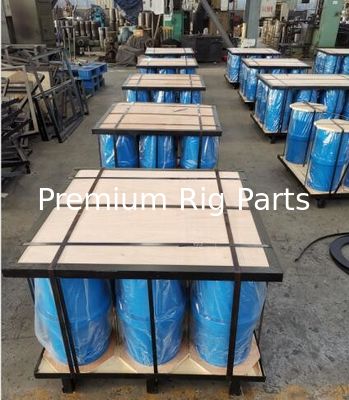

Verpakking Details Geschikt voor verzending over zee en door de lucht
Levertijd SOMMIGE OP VOORRAAD
Betalingscondities L/C, T/T, D/A, D/P, Western Union, MoneyGram
Levering vermogen 3000 stuks per maand
Productdetails
Gebruik Olie, Water, boorinstallatie Stroom Elektrisch, Diesel
Druk Hoge druk, lage druk Sollicitatie mijnbouw, olie
Structuur Zuigerpomp Brandstof Diesel
Standaard of niet-standaard Standaard Type Modderpomp
Materiaal Gietijzer/de Zuigpomp van de roestvrij staalmodder, Chrome-Legering Garantie 12 maanden
Functie Compact formaat Productnaam Modderpomp
OEM Kan zijn goedkeuren Voorwaarde Nieuw
Laat een bericht achter
Productomschrijving

GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 0

Wij kennen pompen zoals niemand pompen kent.

Gardner Denver is sinds 1859 een toonaangevende wereldwijde fabrikant van industriële compressoren, blowers, pompen, laadarmen en brandstofsystemen. Wij verkopen onze hoogontwikkelde en innovatieve producten via wereldwijde distributienetwerken voor vrijwel elke sector, waaronder de olie- en gasindustrie, de automobielsector, de chemische industrie, de algemene sector en de maritieme sector. Onze klanten luisteren naar ons omdat wij naar hen luisteren en in hun behoeften voorzien met hoogwaardige oplossingen voor de lange termijn.

BOORPOMPEN MODDERPOMPEN:

PZ-2400 MODDERPOMP

PXL MODDERPOMP

PZL MODDERPOMP

PZ11 MODDERPOMP

PZ10 MODDERPOMP

PZ9 MODDERPOMP

PZ8 MODDERPOMP

PZ7 MODDERPOMP

PAH 275 MODDERPOMP

DE MODDERPOMP





PZ-10/11Pomp Technische specificaties

  • Ingangsvermogen (KW) 1193 (16000 pk)
  • Nominaal pomptoerental (tpm) 115
  • Slaglengte (mm) 1279(11”)
  • Overbrengingsverhouding 4,38
  • Nominaal toerental van de transmissie-as (RPM) 504
  • Max. werkdruk (kg/sq.cm) 352 (5000PSI)
  • Klepgrootte (API) 7#
  • Max. voeringdiameter (mm) Φ7”
  • Max. waterverplaatsing (GPM) 632
  • Max. voeringdruk (kg/sq.cm) 275 (3905PSI)
  • Diameter zuigleiding (mm) 254 (10”)
  • Diameter afvoerleiding (mm) 100 (4”)
  • Totale afmetingen 4380*2700*2700 mm
  • Gewicht (exclusief vijfwegverbinding en
  • pulsatiedemper) 17600kg
  • Gewicht (lbs) (21000kg) 46000lbs



Pompprestatiegegevens


Dia. van Liner		 IN 7 6 1/2 6 5 1/2

Verplaatsing		 Gal 632 545 465 390
lang/minuut 2392 2063 1760 1476

Afvoerdruk		 PSI 3905 4529 5000 5000
Kg/m2.cm 275 318 352 352



GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 1

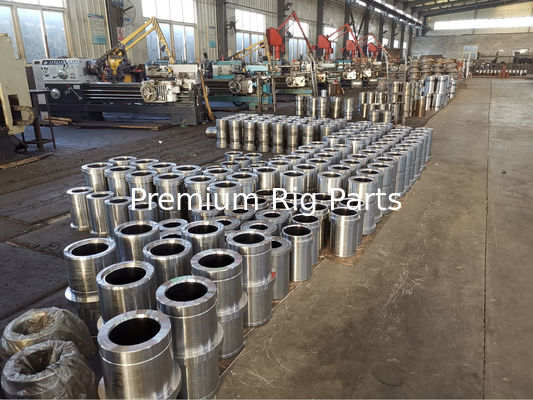

Premium kan Hy-Chrome liners en Zicornia/Ceramic Liners maken en leveren voor Emsco, Brewster, National Oilwell, Ideco, Gardner Denver, Weatherford, Drillmec, Bomco, Honghua, RG, Rongsheng, TSC, LS NOV, POT, Bentec, Wirth, Southwest, Ewco, Lewco, Baker Forum, Mud King, OPI, Texma, Haihua Groupen meer. Ook hebben wij uitgebreide kennis van oudere en verouderde modderpompen en hun onderdelen. Ons bereik strekt zich uit tot klanten over de hele wereld.







Beschrijving PZ-7 PZ-8 PZ-9 PZ-10 en PZ-11
Vloeistofcilinder 205PZL029D 205PZL029D 205PZL029D 202PZL029B
Kleppendeksel 2011860 2011860 2011860 200PZL147
Kleppendekselring 2011699 2011699 2011699 200PZL387
Kleppendeksel slot 2011857 2011857 2011857 200PZL587
Klepgeleiderconstructie 2011706 2011706 2011706 200PZL483A
Klepgeleiderzuiging 2011700 2011700 2011700 ---
Klepgeleiderhouderplaat 2011701 2011701 2011701 2011701
Klepdekselpakking 2011862 2011862 2011862 204PZL715
Klepdekselpakking borgring 2011861 2011861 2011861 ---
Klepgeleiderbus 2007674 2007674 2007674 2007674
Zuigerstangklemtype 201PZG060 1PZ183 1PZ183 200PZL060
Verlengstang-klemtype 200PZG839 1PO183 PZ183 200PZL839
Stang klem 2012240 2012240 2012240 200PZL092A
Oliestopkopafdichting 2011872 2011872 2011872 2011872
Zuigspruitstuk naar cilinderpakking 25G41 25G41 25G41 25G41
Uitlaatspruitstuk naar cilinderpakking 25AL35 25AL35 25AL35 25AL35
Voering naar cilinderpakking 25AT37 25AT37 25AT37 25AT37
Klepgeleiderring 95W2 95W2 95W2 95W2
Klepgeleider-dopschroef 75AA178 75AA178 75AA178 75AA178
Linerklem 1PV14 1PV14 1PV14 200PZL455









GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 2





OEM-onderdeelnummer voor enkele populaire merkmodderpompen:



Modderpompmodellen



Voering inch

 4” 4-1/2” 5” 5-1/2” 6” 6-1/2” 7”
Continentale Emsco F-800/1000 / 05495450 PREM 05495500 PREM 05495550 PREM 05495600 PREM 05495650 PREM 05495700 PREM
Continentale Emsco FB-1300 / 1600 05499400 PREM 05499450 PREM 05499500 PREM 05499550 PREM 05499600 PREM 05499650 PREM 05499700 PREM
Continentale Emsco FC-2200 / / 05551500 PREM 05551550 PREM 05551600 PREM 05551650 PREM 05551700 PREM
Gardner Denver PAH-275

PAI3940

05519400 PREM

PA13945

05445450 PREM

PA13950

05445500 PREM

 / / / /
Gardner Denver PZ-7 PY13940 PY13945

PY13950

05493087 PREM

PY13955

05493085 PREM

PY13960

05493083 PREM

PY13965

05493081PREM

PY13970

05493079 PREM
Gardner Denver PZ-8/9

206PZJ456

05493400 PREM

205PZJ456

05493450 PREM

204PZJ456

05493500 PREM

203PZJ456

05493550 PREM

202PZJ456

05493600 PREM

200PZJ456

05493650 PREM

207PZJ456

05493700 PREM
Gardner Denver PZ-10/11

206PZL456

05496400 PREM

205PZL456

05496450 PREM

204PZL456

05496500 PREM

203PZL456

05496550 PREM

202PZL456

05496600 PREM

201PZL456

05496650 PREM

200PZL456

05496700 PREM
Gardner Denver PZL

206PZL456

05496400 PREM

205PZL456

05496450 PREM

204PZL456

05496500 PREM

203PZL456

05496550 PREM

202PZL456

05496600 PREM

201PZL456

05496650 PREM

200PZL456

05496700 PREM
Garner DenverPZL-B-7500 PSI / / 05561500PK 05561550PK 05561600PK 05561650PK 05561700PK
Gardner Denver PZL met SWFE 7500 PSI 05465400PK 05465450PK 05465500PK 05465550PK 05465600PK 05465650PK 05465700PK
Gardner Denver PX-11 7500 PSI / / 05561500PK 05561550PK 05561600PK 05561650PK 05561700PK
IdecoT-500 / 05512450 PREM 05512500 PREM 05512550 PREM 05512600 PREM 05512650 PREM 05512700 PREM
IdecoT-800 / 1000 05502400 PREM 05502450 PREM 05502500 PREM 05502550 PREM 05502600 PREM 05502650 PREM 05502700 PREM
IdecoT-1300 / 1600 / 05507450 PREM 05507500 PREM 05507550 PREM 05507600 PREM 05507650 PREM 05507700 PREM
Nationaal 7P-50 05466040 PREM 05466045 PREM 05466050 PREM 05466055 PREM 05466060 PREM / /
Nationaal 8-P-80 05464400 PREM 05464450 PREM 05464500 PREM 05464550 PREM 05464600 PREM 05464650 PREM /
Nationaal 9-P-100 / 10-P-130 05465400 PREM 05465450 PREM 05465500 PREM 05465550 PREM 05465600 PREM 05465650 PREM /
Nationaal 12-P-160 05466400 PREM 05466450 PREM 05466500 PREM 05466550 PREM 05466600 PREM 05466650 PREM 05466700 PREM
Nationaal 14-P-220 05545400 PREM 05545450 PREM 05545500 PREM 05545550 PREM 05545600 PREM 05545650 PREM 05545700 PREM
Nationale JWS-165/340 05531400 PREM 05531450 PREM / / / / /
Nationale JWS-400 05524400 PREM 05524450 PREM 05524500 PREM 05524550 PREM 05524600 PREM / /
Oliebron HD-1700-PT / / 05326500 PREM 05326550 PREM 05326600 PREM 05326650 PREM 05326700 PREM
Oliebron A-600-PT 05329400 PREM 05329450 PREM 05329500 PREM 05329550 PREM 05329600 PREM 05329650 PREM 05329700 PREM
Oliebron A-850-PT / A-1100-PT 05330400 PREM 05330450 PREM 05330500 PREM 05330550 PREM 05330600 PREM 05330650 PREM 05330700 PREM
Oliebron A-1400-PT / A-1700-PT 05326400 PREM 05326450 PREM 05326500 PREM 05326550 PREM 05326600 PREM 05326650 PREM 05326700 PREM







Beschrijving PZ-7modder pomp PZ-8modder pomp PZ-9modder pomp

PZ-10 en PZ-11

modder pomp
Voering van Crosshead Upper 200PZG309 2012509 PZ222 200PZL309
Voering van Crosshead Lower 200PZG309 2012509 PZ222 200PZL309
Speld van Kruishoofd 200PZG189 200PZH189 PZ189 200PZL706
Verlengstang 200PZH839 1PO183 PZ183 200PZL839
Substaaf

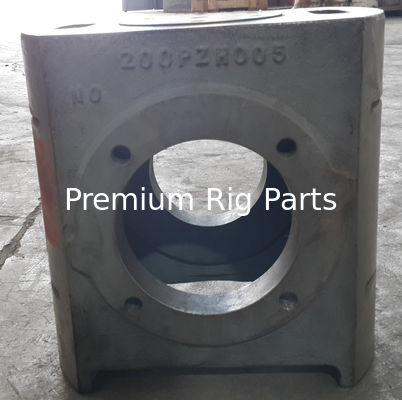

Kruishoofd 200PZG005 200PZH005 PZ175 200PZL005
Rondselas 200PZG371 2012507 1PZ371 200PZK371
Verbindingsstang 200PZG003 2012506 PZ417 200PZL003
Bull-uitrusting 200PZG280 2012508 1PZ180 200PZK280
Lager, kruiskop 97A29 12BA44 12.00 uur 12BA5
Lager, rondselschacht 12W75 12W58 12W60 12W73
Lager, excentrisch 12BA18 12W85 12W84 12BA6
Lager, hoofd 12BA20 12GF38 12GF36 12BA4



GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 3

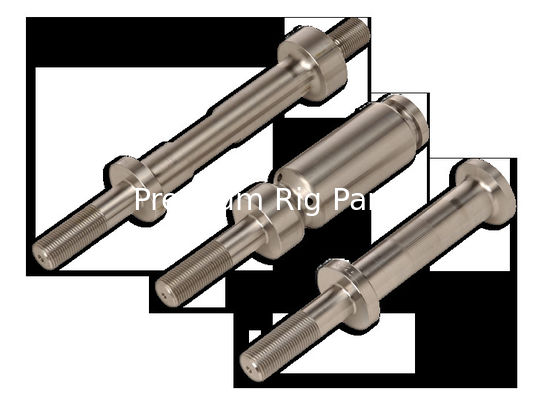

PAK Kruiskop staaf Zuigerstang Substaaf Verlengstang Klem Staafmoer
Klemtype   PP-1551500 NA   P-PP601022 P-005402052
PZ-7 Kruiskop staaf Zuigerstang Substaaf Verlengstang Klem Staafmoer
Klemtype P-07913087 P-2404427 NA   P-PP601022 P-005402052
Draadtype P-07913063 P-1551714 NA   NA P-005402052
PZ-8 Kruiskop staaf Zuigerstang Substaaf Verlengstang Klem Staafmoer
Klemtype P-07913056 P-1551510 NA   P-PP601022 P-005402052
Draadtype P-07913063 P-1551512 NA   NA P-005402052
PZ-9 Kruiskop staaf Zuigerstang Substaaf Verlengstang Klem Staafmoer
Klemtype P-07913065 P-1551510 NA   P-PP601022 P-005402052
Draadtype P-07913076 P-1551512 NA   NA P-005402052
PZ-10 Kruiskop staaf Zuigerstang Substaaf Verlengstang Klem Staafmoer
Klemtype P-07913078 P-1551712 NA   P-PP601023 P-005402052
Draadtype P-07913076 P-1551719 NA   NA P-005402052
PZ-11 Kruiskop staaf Zuigerstang Substaaf Verlengstang Klem Staafmoer
Klemtype P-07913078 P-1551712 NA   P-PP601023 P-005402052
Draadtype P-07913076 P-1551719 NA   NA P-005402052

GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 4

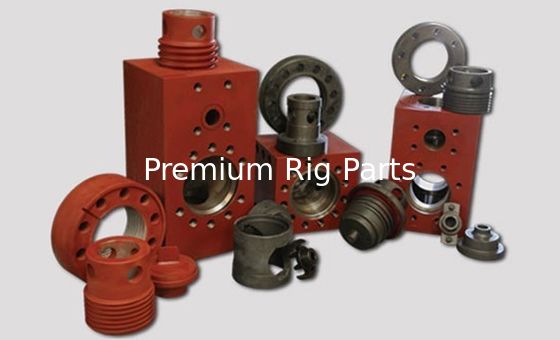

Al onze vloeistofeindonderdelen worden vervaardigd volgens de API 7K-kwaliteitsnormen.



Voor deze populaire pompmodellen zijn onderdelen verkrijgbaar:

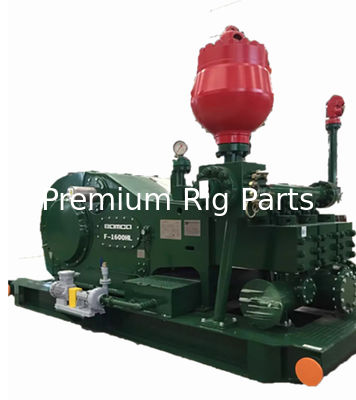

BOMCO/Emsco modderpompen:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,



LS Nationale modderpompen: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Ideco modderpompen: T-500, T-800, T-1000, T-1300, T-1600,


Nationale modderpompen: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Gardner Denver modderpompen: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,



OliebronModderpompen: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Wirth modderpomp: TPK1000, TPK1600, TPK 2000,TPK2200



RussischModderPompen: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



BoormecModder pomp: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



RoemeniëModder pomp: 3PN-1000, 3PN-1600, 3PN-2000



En andere merkonderdelen voor WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.







1, plunjergrootte 3,38” - 4,00” klep onderdeelnr. P107185 zitting onderdeelnr. P107802
Plaats onderdeelnr. P107186 Veer
2, plunjermaat 4,50” ventiel Onderdeelnr. P107181 Zitting onderdeelnr. P107180
Plaats onderdeelnr. P107182 Veer
3, plunjergrootte 5,00” - 6,00” Klep Onderdeelnr. P107188 Zitting Onderdeelnr. P107187
Plaats onderdeelnr. P107189 Spring4P102382
SPM2000
1, Plunjergrootte 3,75" Plunge Onderdeelnr. 3P103887
2, plunjergrootte 4,00" duik Onderdeelnr. 3P100339
3, plunjergrootte 4,50" duik Onderdeelnr. 3P100654
4, Plunjergrootte" 5,00" Plunge Onderdeelnr. 3P100233
5, Plunjergrootte" 5,50 Duik Onderdeelnr. 3P107060
6, Plunjergrootte" 5,75" Plunge Onderdeelnr. 3P107061
7, Plunjergrootte 6,00 Plunge Onderdeelnr. 3P107062
SPM
TWS 250 Plunjergrootte 1,75"-3" 3,25"-4"
TWS 400 Plunjergrootte 2,50"-3" 3,50"-4,50"
TWS 500LW-600 Plunjergrootte 2,75" 3"-4,75"
TWS 600S Plunjergrootte 2,50"-3" 3,50"-4,50"
TWS 900 Plunjergrootte 3,50"-4"
TWS 1250LW plunjer maat 4"
OPI880 Plunjergrootte 3,75" 4,00" 4,5" 5,0:" 5,50" 5,75" 6,0"
TWS1000LW,TWS1300
Grootte plunjer 3,75" 4,00" 4,5" 5,0:" 5,50" 5,75" 6,0" 6,5 " 6,75"
TWS1600 Plunjergrootte 3,5” 3,75” 4,0” 4,50” 5,0” 5,5” 5,75 “6,0”
TWS1800 Plunjergrootte 3,5” 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0”
TWS2250 Plunjergrootte 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”
QWS 2000 Plunjergrootte 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”
QWS 2500 Plunjergrootte 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”
5,50” 5,75” 6,0”
TWS2250 Plunjergrootte 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”
QWS 2000 Plunjergrootte 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”
QWS 2500 Plunjergrootte 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5







Brewster ® modderpompen B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® modderpompen F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® modderpomp 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver® modderpompen
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAK • PJ-8 • TGF-225
Gardner Denver® Continu gebruik GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® modderpompen MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® modderpompen MM-550F • MM-700 • MM-700F • T-500
Ideco ® modderpompen T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J-serie modderpompen J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® modderpompen K-280 • K-380 • K-500 • K-500A • K-700A
National ® P-serie modderpompen 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® modderpompen A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® modderpompen A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® plunjerpompen C-323 t/m B-558 • SA-640-50 t/m SB-644-B
OPI ® modderpompen 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® modderpompen 1036 • 6070 • 7024 • 7036
Vloeistofeindmodules



TUIN DENVER

PZ10/11Modder pomp



Item P/N Beschrijving Aantal Prijs $ Wacht kg
1 0202PZL029B Vloeistofmodule met noppen, (incl. items 2-9) 3   　
2 　 Alleen vloeistofmodule 3 3280 458
3 201PZL110 Stud, lang, van mond tot frame 24 12.3 2.3
4 205PZL110 Stud, kort, van mond tot frame 24 9.6 1.6
5 50B36 Moer, module naar frame en voeringklem 60 2.3 0,13
6 204PZL110 Stud, kleppendeksel naar mondstuk 72 9.5 1.5
7 50B34 Moer, klepdeksel op mondstuk en module op ontlading 84 2.3 0,13
8 202PZL110 Stud, module naar afvoerspruitstuk 12 8.5 1.1
9 200PZL587 Dop, ventielvergrendeling 6 244,0 24.0
10 200PZL147 Deksel, ventiel 6 154,5 11.2
11 2007674 Bus, klepgeleider, afvoer 3 3.0 0,02
12 204PZL715 Pakking, kleppendeksel 6 6.5 0,01
13 200PZL387 Draadring 6 245,5 25.6
　 200PZL483A Klepgeleiderconstructie (incl. items 16-20) 3
14 2011701 Plaat, houder 1 48,0 1.8
15 2011700 Klepgeleider, zuiging 1 51,0 2.0
16 2007674 Bus, klepgeleider, zuigkracht 1 3.5 0,02
17 95W2 Borgring, klepgeleider 2 0,5 0,01
18 655EE06S Schroef, klepgeleider 2 3.0 0,02
19 25A135 Pakking, uitlaatspruitstuk naar module 3 3.5 0,01
20 25G41 Pakking, zuigspruitstuk naar mondule 3 5.2 0,12
21 200PZL455 Linerklem 3 2.5 0,09
23 PREM-3127-44 Voering 4-1/2" 3 231,2 84,3
24 PREM-3127-50 Voering 5" 3 225,5 77,5
25 PREM-3127-54 Voering 5-1/2" 3 220,0 70,0
26 PREM-3127-60 Voering 6" 3 213,0 61,77
27 PREM-3127-64 Voering 6-1/2" 3 205,6 52,8
28 PREM-3127-66 Voering 6-3/4" 3 200,0 46,8
　 PREM-3127-70 Voering 7" 3 193,8 43.2

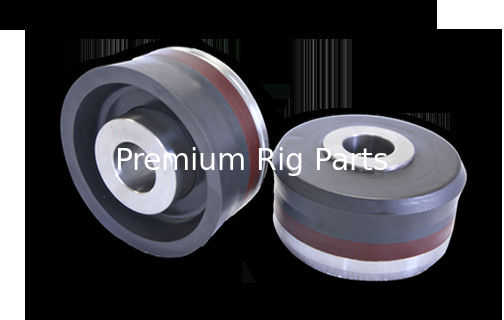

29 012180196 Zuiger 4-1/2" 3 39,8 3.6
30 012180253 Zuiger 5" 3 41,5 4.2
31 012180337 Zuiger 5-1/2" 3 45,3 5.7
32 012180394 Zuiger 6" 3 47,2 6.5
33 012180535 Zuiger 6-1/2" 3 55,2 7.6
34   Zuiger 6-3/4" 3 58 8.5
　 012180618 Zuiger 7" 3 61,8 9.8

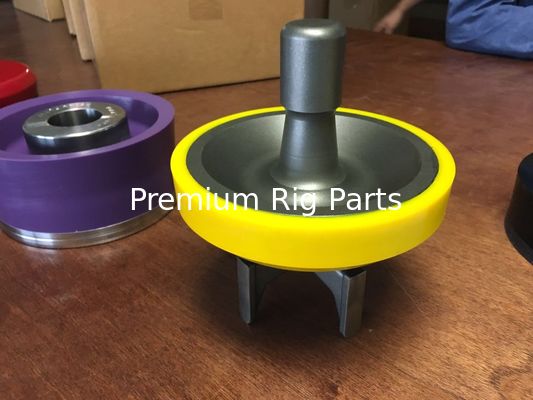

35 9700250 Klep volledig open 7FO-V1 6 39,8 4.9
36 9702504 Stoel 7S1 6 29.26 4.8
37 HD7I Ventiel inzetstuk 6 24.4 0,24
38 060155041 Ventiel Kruisarmen 6 29.6 4.6
39 061101507 Zitting Gekruiste armen 6 29 4.4
40 UDD7B Ventiel inzetstuk 6 26 0,23

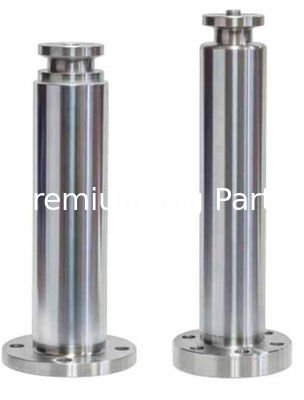

41   Zuigerstang 3 86 10.3
42 　 Klem 3 75 6.5
43 　 Ponyhengel 3 232 36.2



GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 5







GARDNER DENVER PZ-7, PZ-8, PZ-9 FLUID END-MODULE & ACCESSOIRES

ARTIKEL # OEM-ONDERDEELnr. MISSIE DEEL # BESCHRIJVING AANTAL PER POMP
1   FEMPZ789CA ASSY, COMPLETE VLOEISTOFENDMODULE (BEVAT ITEMS 1-22) 3
1A 200PZL029F FEMPZ789 MODULE, VLOEISTOFUITEINDE MET NOKKEN (BEVAT ITEMS 1A-9) 3
  205PZL029D
1B   80721012 MODULE, VLOEISTOFUITEINDE MET NOKKEN GEMAAKT VAN 4135 MATERIAAL (BEVAT ITEMS 1B-9)
2 79L188 PZ789LCS STUD, FRAME & VOERINGKLEM 24
3 50B36 6300200 MOER, FRAME & VOERING KLEMSTUD 48
4 79L73 PZ789GPFS STUD, KADER 12
5 50AQ30 PZ789PFSN MOER, FRAME-STUD 12
6 79AL6 PZ789TRS STUD, KLEPDEKSEL 48
7 50B34 PZ789TRSN MOER, KLEPDEKSELSTUD 48
8 202PZL110 PZ789DMS STUD, UITLAATSPRUITSTUK 12
9 50B34 PZ789TRSN MOER, UITLAATSPRUITSTUK 12
10 2011861 PZ789EXPR RING, KLEPDEKSEL PAKKING EXPANDER 6
11 2011862 7916749 PAKKING, KLEPDEKSEL - RUBBER (ZIE DATASHEET VOOR ALTERNATIEVE MATERIALEN) 6
12 2007674 PZ789VGI BUS, KLEPGELEIDER 6
13 2011860 PZ789VC DEKSEL, KLEP 6
14 2011699 PZ789FLG RING, KLEPDEKSEL MET SCHROEFDRAAD (2 1/2" DIK) 6
14A   PZ789HFLG RING, ZWARE KLEPDEKSEL MET SCHROEFDRAAD (3" DIK) 6
15 2011857 PZ789CAP KAP, KLEPDEKSEL SLOT 6
16 2011701 PZ789PL PLAAT, BEVESTIGING 6
17 2011700 PZ789LVG GELEIDER, ONDERSTE KLEPZUIGING 3
18 95W2 PZLVGAWASSER SLUITRING, KLEPGELEIDERSLOT 6
19 655EE06S PZLVGABOLT SCHROEF 1/2"x1 3/4" 316SS HX HD C/S 6
20 25AL35 7916747 PAKKING, UITLAATSPRUITSTUK 3
21 25G41 7923283 PAKKING, AANZUIGSPRUITSTUK 3
22 1PV14 PZ789LC KLEM, VOERING 3
23 2011706 PZ789LVGA COMPLEET, ONDERKLEPGELEIDER (INCLUSIEF 12, 16 -19) 3
24 75A74N 700044111 KAPSCHROEF, AANZUIGSPRUITSTUK - NIET AFGEBEELD 24
25   7619066 SLUITRING, KAPSCHROEFVERGRENDELING AANZUIGSPRUITSTUK 24
    7924509 MODULE AFDICHTINGSKIT: (KIT BEVAT CILINDERKOP, KLEPDEKSEL PAKKING, VOERING PAKKING, UITLAATSPRUITSTUKPAKKING, AANZUIGSPRUITSTUKPAKKING) 3





GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 3





Gardner Denver PZ-11 & PZ-10 VLOEISTOFENDMODULE & ACCESSOIRES

ARTIKEL # OEM-ONDERDEELnr. MISSIE DEEL # BESCHRIJVING AANTAL PER POMP
    FEMPZ1011CA ASSY, COMPLETE VLOEISTOFENDMODULE (BEVAT ITEMS 1-21) 3
1 202PZL029B FEMPZ1011 MODULE, VLOEISTOFUITEINDE MET BESLAG (BEVAT ITEMS 1-8) 3
1B   80721022 MODULE, VLOEISTOFUITEINDEN MET NOKKEN GEMAAKT VAN 4135 MATERIAAL (BEVAT ITEMS 1B-8)
2 201PZL110 PZ1011LCS STUD, FRAME & VOERINGKLEM LANG 24
3 205PZL110 PZ1011GPFS STUD, FRAME & VOERINGKLEM KORT 24
4 50B36 6300200 MOER, FRAME & VOERING KLEMSTUD 72
5 204PZL110 PZ1011TRS STUD, RING MET INSCHROEF 72
6 50B34 PZ789TRSN MOER, RING MET SCHROEFDRAAD 72
7 202PZL110 PZ789DMS STUD, UITLAATSPRUITSTUK 12
8 50B34 PZ789TRSN MOER, UITLAATSPRUITSTUKTAP (ZELFDE ALS ITEM 6) 12
9 200PZL387 PZ1011FLG RING, KLEPDEKSEL MET SCHROEFDRAAD 6
10 204PZL715 7916780 PAKKING, KLEPDEKSEL - RUBBER (ZIE DATASHEET VOOR ALTERNATIEVE MATERIALEN) 6
11 2007674 PZ789VGI BUS, KLEPGELEIDER 6
12 200PZL147 PZ1011VC DEKSEL, KLEP 6
13 200PZL587 PZ1011CAP KAP, KLEPDEKSEL SLOT 6
14 2011701 PZ789PL PLAAT, BEVESTIGING 3
15 200PZL483 PZ1011LVG GELEIDER, KLEPZUIGING 3
16 655EE065 PZLVGABOLT SCHROEF, KLEPGELEIDER NAAR BEVESTIGINGSPLAAT 6
17 95W2 PZLVGAWASSER SLUITRING, KLEPGELEIDERSLOT 6
18 25AL35 7916747 PAKKING, UITLAATSPRUITSTUK 3
19 25BE41 7923283 PAKKING, AANZUIGSPRUITSTUK 3
20 200PZL455 PZ1011LC KLEM, VOERING 3
21 200PZL483A PZ1011LVGA ASSY, ONDERSTE KLEPGELEIDER (BEVAT ITEMS 11, 14-17) 3
22 655EG08N 700044111 KAPSCHROEF, AANZUIGSPRUITSTUK - NIET AFGEBEELD 24
23   7619066 SLUITRING, ZUIGSPRUITSTUKKOPSCHROEF 3/4" NORMALE VEERLOC-NIET AFGEBEELD 24
    7924509 MODULE AFDICHTINGSKIT: (KIT BEVAT CILINDERKOP, KLEPDEKSEL PAKKING, VOERING PAKKING, UITLAATSPRUITSTUKPAKKING, AANZUIGSPRUITSTUKPAKKING) 3





GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 7





GARDNER DENVER PZ-10, PZ-11 W/SLIJTPLAAT VLOEISTOF-EINDMODULE & ACCESSOIRES
ARTIKEL # OEM-ONDERDEELnr. MISSIE DEEL # BESCHRIJVING AANTAL PER POMP
    FEMPZ1011WPCA ASSY, COMPLETE VLOEISTOFENDMODULE (BEVAT ITEMS 1-23) 3
1   FEMPZ1011WP MODULE, VLOEISTOFUITEINDE MET NOKKEN MET SLIJTPLAATGROEF (BEVAT ITEMS 1-8) 3
2 201PZL110 PZ1011LCS STUD, FRAME & VOERINGKLEM LANG 24
3 205PZL110 PZ1011GPFS STUD, FRAME & VOERINGKLEM KORT 24
4 50B36 6300200 MOER, FRAME & VOERING KLEMSTUD 72
5 204PZL110 PZ1011TRS STUD, RING MET INSCHROEF 72
6 50B34 PZ789TRSN MOER, RING MET SCHROEFDRAAD 72
7 202PZL110 PZ789DMS STUD, UITLAATSPRUITSTUK 12
8 50B34 PZ789TRSN MOER, UITLAATSPRUITSTUKTAP (ZELFDE ALS ITEM 6) 12
9 200PZL387 PZ1011FLG RING, KLEPDEKSEL MET SCHROEFDRAAD 6
10 204PZL715 7916780 PAKKING, KLEPDEKSEL - RUBBER (ZIE DATASHEET VOOR ALTERNATIEVE MATERIALEN) 6
11 2007674 PZ789VGI BUS, KLEPGELEIDER 6
12 200PZL147 PZ1011VC DEKSEL, KLEP 6
13 200PZL587 PZ1011CAP KAP, KLEPDEKSEL SLOT 6
14 2011701 PZ789PL PLAAT, BEVESTIGING 3
15 200PZL483 PZ1011LVG GELEIDER, KLEPZUIGING 3
16 655EE065 PZLVGABOLT SCHROEF, KLEPGELEIDER NAAR BEVESTIGINGSPLAAT 6
17 95W2 PZLVGAWASSER SLUITRING, KLEPGELEIDERSLOT 6
18 25AL35 7916747 PAKKING, UITLAATSPRUITSTUK 3
19 25BE41 7923283 PAKKING, AANZUIGSPRUITSTUK 3
20 200PZL455 PZ1011LC KLEM, VOERING 3
21   PZ910WPINTL PLAAT, SLIJTAGE 3
22   20100019 AFDICHTING, DRAAGPLAAT 3
23 200PZL483A PZ1011LVGA ASSY, ONDERSTE KLEPGELEIDER (BEVAT ITEMS 11, 14-17) 3
24 655EG08N 700044111 KAPSCHROEF, AANZUIGSPRUITSTUK - NIET AFGEBEELD 24
25   7619066 SLUITRING, KAPSCHROEFVERGRENDELING AANZUIGSPRUITSTUK 24
    7924509 MODULE AFDICHTINGSKIT: (KIT BEVAT CILINDERKOP, KLEPDEKSEL PAKKING, VOERING PAKKING, UITLAATSPRUITSTUKPAKKING, AANZUIGSPRUITSTUKPAKKING) 3






GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 8





CONTINENTAL EMSCO FC-2200 VLOEISTOFENDMODULE & ACCESSOIRES
ARTIKEL # DEEL # BESCHRIJVING AANTAL PER POMP
- 0-6323-0100-20 ASSY, VLOEISTOFKANT COMPLEET (INCLUSIEF UITLAATSPRUITSTUK) 1
1 0-6323-0108-00 MODULE, ONTLADING BEVESTIGD 3
2 0-6323-0109-00 MODULE, MET ZUIGING 3
3 0-6323-0087-90 HOUDER, MET SCHROEFDRAAD 6
4 0-6323-0086-90 RING, GEDRAAD 6
5 0-6323-0083-00 DEKSEL, KLEPPOT 6
6 0-6323-0103-00 GELEIDER MET BUS, KLEP 6
7 0-6323-0126-00 HANDLER, KLEPPOT 6
8 0-6323-0107-20 DEKSEL, VOERING EINDE 3
9 0-6323-0129-00 SCHIJF, BAFEL 3
10 0-6323-0085-00 SPRUITSTUK, ZUIGING 1
11 0-6316-0105-95 FLENS, ZUIGING 1
12 0-6317-0074-95 FLENS, BLIND 1
13 0-6323-0084-10 UITLAATSPRUITSTUK, 7500 PSI 1
14 0-6323-0097-90 DRAAGPLAAT 3
15 0-6323-0096-00 RING, VOERINGDRAAD 3
16 0-6323-0099-00 VOERINGSLOT 3
17 0-6323-0093-00 BEVESTIGING, KLEPGELEIDER 6
18 0-6323-0128-00 AFDICHTING, AANZUIG NAAR AFVOERMODULE 3
19 0-6323-0127-00 AFDICHTING, SLIJTPLAAT & VOERING - RUBBER (ZIE DATASHEET VOOR ALTERNATIEVE MATERIALEN) 6
20 0-7602-1600-47 O-RING (VOERING BORGRING) 3
21 7817600456 O-RING (ZUIGVERDELER) 3
22 0-7602-1600-61 O-RING (ZUIGVERDELER NAAR FE) 3
23 0-7602-1600-30 O-RING (UITLAATSPRUITSTUK NAAR FE) 3
24 0-7501-0051-00 SCHROEF, BEVESTIGING 24
25 7822095 DRAAD, VEILIGHEID RVS 72
26 0-6323-0101-00 RING, VOERINGSLOT 3
27 7000534 SCHROEF, ZUIGFLENS HEX HD 36
28 0-7601-0630-20 MOER, ZESKANTIG 1" - 8 36
29 0-6323-0125-00 AFDICHTING, KLEPPOTHEKSEL 6
30 0-7601-0333-30 SCHROEF, ZUIGVERDELER NAAR FE 18





Productbeschrijving

· Geïntegreerde productielijn: Premium levert F-serie triplex enkelwerkende modderpompen van 500 pk tot 2200 pk met beproefde hoge prestaties.

· Betrouwbaar, compact en uitgebalanceerd ontwerp: ontworpen voor de zwaarste omstandigheden.

· Power-end met fijn vakmanschap: zeer sterk, nauwkeurig bewerkt frame; gesmede, warmtebehandelde krukas; gehard oppervlak op aandrijftandwielen en langere levensduur.

· Vloeistofonderdeel en verbruiksartikelen: uitwisselbaar met meerdere OEM's.

· Gediversifieerde aandrijfopties: via een riem, ketting of versnellingsbak kunnen pompen worden aangedreven door een AC/DC-motor of dieselmotor van meerdere merken, of eenvoudigweg de rondselas koppelen aan een van onze premium Direct Drive-motoren.

· Upgrade een modderpomp van 1300 pk of 1600 pk om een ​​hogere persdruk (7500 psi) te bereiken, eenvoudigweg door over te stappen op een vloeistofuiteinde van het type "L", service op locatie optioneel (extra kosten).

· Lagerset van Western merk, ontlastklep, pulsatiedemper, liner-sproeipomp, voorlaadpomp optioneel.

· Geschikt voor snelwisselgereedschappen voor zuigers en kleppen van verschillende merken, voeringbevestigingssystemen.

· Standaardkwalificatie en certificering voldoet aan de vraag van de klant.

GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 9

TECHNISCHE PARAMETERS

Model F-500 F-800 F-1000 F-1300
Max. Voeringsmaat x slag

170×191

(6-3/4×7,5)

170×229

(6-3/4×9)

170×254

(6-3/4×10)

180×305

(7×12)
Aantal slagen, r/min 165 150 140 120
Vermogen, kW (pk) 373(500) 597 (800) 746 (1000) 969 (1300)
Versnellingstype 4,286:1 4,185:1 4.207:1 4.206:1
Zuiginlaatflens, in 8 10 12 12
Uitlaatuitlaatflens, in 4 5 5 5
Diameter pignonas, mm (inch) 139,7(5-1/2) 177,8(7) 196,9(7-3/4) 215,9(8-1/2)
Sleutel, mm (inch)

31,75×31,75

(1-1/4×1-1/4)

44,45×44,45

(1-3/4×1-3/4)

50,8×50,8

(2×2)

50,8×50,8

(2×2)
Ventielholte Klep-over-klep, API #5 Klep-over-klep, API #6 Klep-over-klep, API #6 Klep-over-klep, API #7
Ongeveer. Gewicht, kg (lb) 9770 (21540) 14500 (31970) 18790 (41420) 26700 (54170)



GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 10



TECHNISCHE PARAMETERS



Model F-1600/1600L F-1600HL F-2200 F-2200HL
Type Triplex enkelwerkende zuiger Triplex enkelwerkende zuiger Triplex enkelwerkende zuiger Triplex enkelwerkende zuiger
Max. Voeringsmaat × slaglengte 180×305(7×12) 190×305(7-1/2×12) 230×356(9×14) 230×356(9×14)
Slagen Beoordeling, r/min 120 120 105 105
Vermogen, kW (pk) 1193 (1600) 1193 (1600) 1640 (2200) 1640 (2200)
Overbrengingsverhouding 4.206:1 4.206:1 3,512:1 3,512:1
Uitlaatflens, in

5″ Flens,

5000 psi

5″ Flens,

10000 psi (110 mm)

5″ Flens,

5000 psi (130 mm)

5″ Flens,

10000 psi (130 mm)
Diameter pignonas, mm (inch) 215,9(8-1/2) 215,9(8-1/2) 254(10) 254(10)
Sleutel, mm (inch)

50,8×50,8

(2×2)

50,8×50,8

(2×2)

63,5×44,45

(2-1/2×1-3/4)

63,5×44,45

(2-1/2×1-3/4)
Ventielpotten

Klep-over-klep, API #7/

L-type, API #7

L-type,

API #7

Klep-over

-Klep, API #8

L-type,

API #8
Ongeveer. Gewicht, kg (lb) 24791 (54660) /27020 kg (57100 lb) 29400 (64820) 38460 (84790) 44000 (94980)





GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 11



Om te voldoen aan de boortechnologie-eisen voor hoge pompdruk en grote cilinderinhoud in olievelden, ontworpen en vervaardigd F-500, F-800, F-1000, F-1300, F-1600, F-1600L, F-2200 en F-2200 modderpompen met groot vermogen en F-1600HL, F-2200HL hoge pompdruk op basis van de genoemde drie soorten modderpompen uit de F-serie die compleet zijn gevormd F-serie enkelwerkende triplex modderpompen. De afgelopen jaren zijn we ook begonnen met het leveren van modderpompen uit de F1-800-, F1-1600-serie lichtgewicht en QDP-3000 grote krachtige vijfcilinder modderpompen, ontworpen door Bomco.



Onze modderpompen staan ​​bekend om hun geavanceerde technologie, betrouwbare kwaliteit en buitengewone prestaties, die zijn goedgekeurd door de klant in binnen- en buitenland. Onze modderpompen zijn geëxporteerd naar tientallen landen en gebieden, zoals Rusland, Thailand, India, Oman, Egypte, Australië, Pakistan, Kazachstan, Mexico, Indonesië, Oezbekistan, Turkmenistan, Groot-Brittannië, de VS en Canada, enz. Die het meest zijn uitgerust voor de platforms en het meest worden geëxporteerd.





Technische kenmerken



· F-1300, F-1600, F-1300L en F-1600L modderpomp

GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 12heeft een Max. Pompdruk van 34,5 MPa (5000 Psi) en een cilinderinhoud van 46 . 5 L/S met aliner van Φ180 mm. Deze twee modellen zijn de eerste keuze voor de middelzware en diepe boorinstallaties als een assortiment componenten.





· F-1600HL, F-2200HL modderpompen met hoog vermogen en hoge druk zijn ontwikkeld om te voldoen aan de boortechnologievereisten van offshore diepwater- en land- en horizontale putten, vooral woestijngebieden.





· F1-800, F1-1600 lichtgewicht serie modderpompen zijn nieuw ontworpen. Vergeleken met modderpompen uit de F-serie met hetzelfde vermogen, is er minder volume en gewicht nodig, wat geschikt is voor boorplatforms in moeras- en helikopter-hijsplatforms.





· QDP-3000 vijfcilinder modderpomp met groot vermogen, hoge druk, grote cilinderinhoud, klein formaat, lichtgewicht, vooral geschikt voor offshore-platform en boorschip.





GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 13F-serie modderpompen

De modderpompen uit de F-serie omvatten de aandrijfzijde, de vloeistofzijde, het sproeisysteem, het smeersysteem en het laadsysteem.



A1. Einde van de stroom



Kenmerken van het vermogenseinde:

· Visgraattandwiel met doorlopende tanden.

· De krukas is gemaakt van gelegeerd staal.

· Verwisselbare kruiskopgeleider.

· Het frame is gemaakt van gelaste staalplaat om het frame een hoge sterkte, goede stijfheid en een laag gewicht te geven.

· De pakking van de verlengstang heeft een duplex-afdichtingsstructuur voor een goed afdichtingsresultaat.

· De aandrijfzijde maakt gebruik van het gecombineerde smeersysteem van geforceerde smering en spatsmering.

GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 14

GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 15A2. Vloeibaar einde

Kenmerken vloeistofuiteinde:

· Elk afdichtingsdeel neemt stijfheidsverdichting over en heeft een goede hogedrukdichtheid;

· Het verticale vloeistofuiteinde heeft goede zuigprestaties;

· L-vloeistofuiteinde heeft een hoge drukweerstand, handig voor het vervangen van de klepconstructie;

· Afvoerdemper, afschuifontlastklep en afvoer

Bij de afvoeruitlaat zijn filters aangebracht.

1.Cilinders

Cilinders zijn gemaakt van gesmeed gelegeerd staal, drie cilinders van elke pomp zijn uitwisselbaar. Op verzoek van de klant kan het cilinderoppervlak worden vernikkeld om de slijtvastheid te verbeteren.

2.Ventiel Montage

De zuigklep en de persklep voor modderpompen uit de F-serie zijn uitwisselbaar. De F-500 modderpomp maakt gebruik van een API#5-klep. F-800 en F-1000 modderpompen gebruiken API#6-klep. F-1300, F-1600, F-1600Land F-1600HL modderpompen gebruiken API#7-klep. F-2200Land F-2200HL modderpompen gebruiken API#8-klep.

3. Voeringen

Er worden bimetaalvoeringen gebruikt. De hoes is gemaakt van slijtvast gietijzer, de voeringen zijn slijtvast en corrosiebestendig.

F-1600HL en F-2200HL modderpompen kunnen keramische voeringen kiezen om de levensduur te verbeteren.

4.Zuigers en zuiger Staven

Ze zijn voorzien van een schuifbevestiging, afgedicht met een rubberen afdichtring en uiteindelijk vastgezet met borgmoeren om te voorkomen dat de zuiger losraakt en om een ​​rol te spelen bij de afdichting.

5.plunjer

Vloeistofuiteinde, voeringen, zuigers, kleppen, klepzittingen, klepveren, afdichtingsringen en pakking, kleppendeksel en cilinderkop van

vloeistofuiteindesamenstel voor F-800 en F-1000 modderpompen zijn uitwisselbaar.

De vloeistofuiteinden van de F-1300 en F-1600 modderpomp zijn uitwisselbaar. De vloeistofuiteinden van de F-1300HL en de F-1600HL modderpomp zijn ook uitwisselbaar.



A3.Spuitsysteem

Het spuitsysteem bestaat voornamelijk uit een spuitpomp, koelwaterkast en spuitleiding. De functie is het koelen en spoelen van voeringen en zuigers om hun levensduur te verbeteren. De centrifugale spuitpomp kan worden aangedreven door een katrolschijf die op het verlengingseinde van de ingaande as is gemonteerd of door een afzonderlijke motor en gekoeld en gesmeerd door water.

De sproeibuis wordt gemonteerd op de koppeling tussen de verlengstang en de zuigerstang en kan heen en weer bewegen met de zuiger. De sproeiers bevinden zich nabij het uiteinde van de zuiger, zodat de smeer-koelvloeistof het contactoppervlak tussen de zuiger en de voering voortdurend kan spoelen. Ook de duurzame vaste sproeipijp mag worden gebruikt.



A4. Smeersysteem

De aandrijfzijde maakt gebruik van het gecombineerde smeersysteem van geforceerde smering en spatsmering. De drukolie wordt door een smeerpijpleiding, kruiskop, tussenstang en alle lagers getransporteerd door een tandwieloliepomp in de oliekast om de geforceerde smering te realiseren. De werkingstoestand van de tandwieloliepomp kan worden afgeleid uit de manometer achter het frame.



A5.Oplaadsysteem

Om te voorkomen dat er bij een lage pompinlaatdruk een luchtbel ontstaat, is iedere modderpomp voorzien van een compleet laadsysteem. Het bestaat uit een laadpomp, pompbasis, vlinderklep en bijbehorend spruitstuk. Gemonteerd op het zuigspruitstuk van de modderpomp, wordt de laadpomp aangedreven door de speciale motor of de ingaande as van de modderpomp via V-riemen om het energieverbruik te verminderen.



F1-serie boormodderpompen



De boorspoelingpompen uit de F1-serie omvatten een aandrijfgedeelte, een vloeistofgedeelte, een sproeisysteem, een smeersysteem en een laadsysteem. Het heeft lichtgewicht en kleine volumekarakters.



GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 16



Ⅰ. Einde van de stroom

Technisch functies

· Visgraattandwiel met continue tanden, het tandwielslijpen is carburerend en hardend, wat het vermogen van corrosiebestendigheid verbetert.

· Uitgerust met een blokvormige en volledig machinaal bewerkte krukas met voordelen van uitstekende gelijkheid, soepele werking en minder trillingen en geluid.

· De basis van de hoofdas maakt gebruik van de "non-cap" -structuur, die de krachttoestand van bouten in de hoofdas kan veranderen,

en verbetert de betrouwbaarheid.

· De vervangbare kruiskopgeleider en de kruiskop gebruiken het spuiten van speciaal metaal;

· Het frame is gemaakt van gelaste staalplaat om het frame een hoge sterkte, goede stijfheid en een laag gewicht te geven;

· Dubbele afdichtingsstructuur voor verlengstang zorgt voor een goede afdichting.

· De aandrijfzijde maakt gebruik van het gecombineerde smeersysteem van geforceerde smering en spatsmering.



Ⅱ. Vloeibaar einde

Technische kenmerken

· Elk afdichtingsonderdeel heeft een stijfheidsverdichting en een goede hogedrukdichtheid;

· Het verticale vloeistofuiteinde heeft goede zuigprestaties;

· Op de persuitlaat zijn een persklep, een overdrukventiel en een vijfwegafvoer gemonteerd.



Ⅲ. Sproeisysteem

Dit systeem bestaat hoofdzakelijk uit een spuitpomp, koelwatertank en spuitleiding. De functie is het koelen en wassen van de voering en de zuiger om hun levensduur te verlengen.

De centrifugaalsproeipomp wordt aangedreven door een aparte motor en gekoeld en gesmeerd door water.



ⅣSmeersysteem

De aandrijfzijde maakt gebruik van het gecombineerde smeersysteem van geforceerde smering en spatsmering. De drukolie wordt door een smeerpijpleiding, kruiskop, tussenstang en alle lagers getransporteerd door een tandwieloliepomp aan de buitenkant van het frame om de geforceerde smering te realiseren. De werkingstoestand van de tandwieloliepomp kan worden afgeleid uit de manometer achter het frame.



ⅤOplaadsysteem

Om te voorkomen dat er bij een lage pompinlaatdruk een luchtbel ontstaat, is iedere modderpomp voorzien van een compleet laadsysteem. Het bestaat uit een laadpomp, pompbasis, vlinderklep en bijbehorend spruitstuk. De laadpomp wordt aangedreven door een onafhankelijke motor en gemonteerd op het zuigspruitstuk van de modderpomp.





ⅥSpecificaties



Model F1-800 F1-1600
Type Triplex enkelwerkende zuiger Triplex enkelwerkende zuiger
Max. Voeringsmaat x sterkte

170×216mm

(6 3/4″×8,5″)

180×280mm

(7″×11″)
Slagen beoordeling 160 tpm 130 tpm
Vermogen 597 kW (800 pk) 1193 kW (1600 pk)
Type versnelling Visgraat uitrusting Visgraat uitrusting
Overbrengingsverhouding 3,3143:1 3,7381:1
Smering Forceren en spatten Forceren en spatten
Zuiginlaat 8″ flens (203 mm) 10″ flens (254 mm)
Uitlaat 4″ Flens, 5000 psi 4″ Flens, 5000 psi
Rondselas Dia. 177,8 mm (7 ″) 215,9 mm (8-1/2 ″)
Sleutel

44,45×44,45mm

(1 3/4″×1 3/4″)

 50,8×50,8mm (2″×2″)
Ventielpotten klep-over-klep, API #6 klep-over-klep, API #7
Ongeveer. Gewicht 11536kg (25430lb) 20700kg (45635lb)





GARDNER DENVER PZ-7 Modderpompliners, PZ-8 Zirkoonliner, PZ-9 Keramische Liner, PZ-10/11 MODDERPOMP FLUID END MODULE, FB1600 MODDERPOMP, W2215 MODDERPOMP, 12P160 MODDERPOMP, 14P220 MODDERPOMP, 17



Afrika:
Algerije
Angola
Kameroen
Congo
Equatoriaal-Guinea
Gabon
Ghana
Nigeria

Midden-Oosten:
Azerbeidzjan
Bahrein
Egypte
Indië
Kazachstan
Koeweit
Oman
Pakistan
Katar
Saoedi-Arabië
Kalkoen
Turkmenistan
VAE
Oezbekistan

Zuid-Amerika:
Argentinië
Bolivia
Brazilië
Chili
Colombia
Ecuador
Papoea-Nieuw-Guinea
Peru
Trinidad en Tobago
Venezuela

Midden-Amerika:
Guatemala
El Salvador
Costa Rica
Nicaragua

Azië:
Rusland
Brunei
Indonesië
Maleisië
Filippijnen
Singapore
Thailand
Vietnam

Europa:
Noorwegen
Polen
Verenigd Koninkrijk

Anderen:
Australië
Canada
China
Japan
Mexico
Oekraïne
