Lieu d'origine Chine
Nom de marque Southwest, Weatherford, Drillmec, TSC, Texma, National, Oilwell
Certification API
Numéro de modèle POMPE À BOUE F1600
Quantité de commande min 1 pièce
Prix 1 to 500 usd
Détails d'emballage Convient à l'expédition par mer et par air
Délai de livraison En stock
Conditions de paiement T/T, L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement 3000 par mois
Détails sur le produit
Usage Huile, l'eau, installation de perceuse Pouvoir Électrique, diesel
Pression Pompe à boue submersible à haute pression et basse pression, pompe à boue de dragage de sable Application du projet Exploitation, huile, produit chimique
Structure Pompe à pistons carburant Diesel
Standard ou non standard Standard Taper Pompe à boue
Couleur Vert ou par conception de client Matériel Pompe aspirante de boue de fonte/acier inoxydable, alliage de Chrome
Garantie 12 mois Nom du produit Pompe à boue
OEM Peut être accepter Condition Nouveau
Laisser un message
Description de produit

Site Web : www.premiumrigparts.com

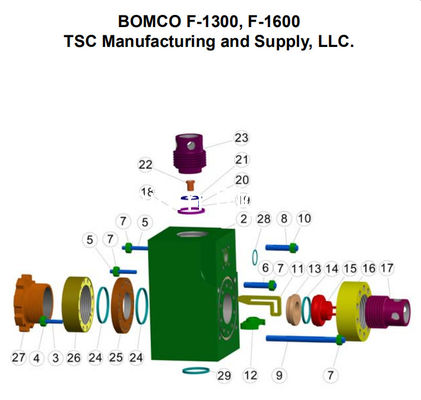

SUD-OUEST 7500 PSI BOMCO F-1600 7 ½" X 12"



Numéro d'article.



Numéro de pièce.



DESCRIPTION

 QTÉ. DEMANDÉ
  8404-25A ASSEMBLAGE D'EXTRÉMITÉ FLUIDE :(SE COMPOSE D'ÉLÉMENTS : 3,4,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,34,35,36,38,39,41,42)
1 1376YXX DOUBLURERÉFÉREZ-VOUS AU GUIDE POUR LE TABLEAU DE COMMANDE SUR LA PG. 6 POUR LE TYPE (G); (Oui); ET POUR L'ALÉSAGE (XX) 3
2 2930-XX JOINT DE REVÊTEMENT(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # 2930-XXU) 3
3 8490-28 PLAQUE D'USURE DE DOUBLURE(AVEC JOINT TORIQUE 568-443) 3
4 2988 PLAQUE D'USURE ET JOINT DE MODULE(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # 2988U) 6
5 XX-BYA PISTONRÉFÉREZ-VOUS AU GUIDE POUR LE TABLEAU DE COMMANDE SUR LA PG. 6 POUR LA TAILLE (XX) ET POUR LE TYPE (YY) 3
6 568-225 JOINT DE PISTON 3
7 6278-25 TIGE DE PISTON(AVEC ÉCROU DE BUTÉE ÉLASTIQUE) 3
8 API-4ESN ECROU DE TIGE DE PISTON 3
9 1290-2 GOUJON DE RACCORDEMENT DE TIGE DE PISTON 3
10 6284-1 SOUS-TIGE 3
11 6274CWY PINCE À TIGE(AVEC VESTE D'EAU) 3
11A 1200H30 TUYAU(1/2” X 30” AVEC RACCORDS 1/2” MÂLE X 3/8” MÂLE) 3
11B 1286CWYFP COLLECTEUR DE PULVÉRISATION D'EAU À TIGE AVEC TUYAU 3
11C 4020-29 BOULON(Boulon 7/8-9 GRADE 8 AVEC CONTRE-ÉCROU ET RONDELLE) 6
12 1200G74 CANNE PONEY 3
13 VOIR PAGE SOUPAPE 6
14 VOIR PAGE INSERT DE SOUPAPE 6
15 VOIR PAGE RESSORT DE SOUPAPE 6
16 VOIR PAGE SIÈGE DE SOUPAPE 6
  SWTM1700 KIT D'EXTRACTION DE SIÈGE HYDRAULIQUE COMPLET(REFÉREZ-VOUS À LA SECTION OUTILS DU CATALOGUE) 1
17 4488-25 BRIDE DE COUVERCLE DE SOUPAPE 6
18 4588-25 VIS PRESSE-ÉTOUPE 6
19 4690-25A PRISE(COMPLET AVEC GUIDE DE VANNE, DOUILLE ET VIS) COMPREND LES ARTICLES 20, 21, 22 ET 23 6
20 P115 BOUCHON DE COUVERCLE DE VALVE HP JOINT NITRILE(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # P115U) 6
21 4788-25R GUIDE DE SOUPAPE(COMPLET AVEC BAGUE #4700I) 6
22 4700I INSERT DE GUIDE DE SOUPAPE(ÉGALEMENT DISPONIBLE EN URÉTHANE PIÈCE # 4700IU) 6
23 4018-18 VIS DE GUIDAGE DE SOUPAPE 12
24 4015-2 GOUJON DE COUVERCLE DE SOUPAPE(AVEC LA PIÈCE SW N° HHN1250-7 1 1/4"-7 ÉCROU HEXAL LOURD) 72



Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 0



TYPE D'EXTRÉMITÉ FLUIDE MODÈLE DE POMPE TAILLE DE LA POMPE
SUD-OUEST 7500 PSI BOMCO F-1600 7 ½" X 12"



Numéro d'article.



Numéro de pièce.



DESCRIPTION

 QTÉ. DEMANDÉ
25 4017-33 GOUJON D'EXTRÉMITÉ DE PUISSANCE(AVEC LA PIÈCE SW N° HHN1500-8 1 1/2"-8 ÉCROU HEXAL LOURD) 30
26 568-443 JOINT TORIQUE DE PLAQUE D'USURE 3
27 6490-25 BRIDE DE RETENUE DU DOUBLURE 3
28 4019-51 VIS D'ARRÊT DE RETENUE DE DOUBLURE 36
29 6590-25 ÉCROU DE RETENUE DE REVÊTEMENT 3
30 4019-61 GOUJON DU MODULE D'ASPIRATION(AVEC LA PIÈCE SW N° HHN1750-8 1 3/4"-8 ÉCROU HEXAL LOURD) 18
31 4018-19 VIS À CAPUCHON DU COLLECTEUR D'ASPIRATION 18
32 8590-6 COLLECTEUR D'ASPIRATION 1
33 568-442 JOINT TORIQUE DU COLLECTEUR D'ASPIRATION 3
34 8404-26 MODULE D'ASPIRATION 3
35 8404-27 MODULE DE DÉCHARGE 3
36 8488-5 GOUPILLE 6
37 8376-25MOD COLLECTEUR DE DÉCHARGE 1
38 4019-60 GOUJON DE COLLECTEUR DE DÉCHARGE(AVEC LA PIÈCE SW N° HHN1250-7 1 1/4"-7 ÉCROU HEXAL LOURD) 18
39 2988 JOINT COLLECTEUR DE DÉCHARGE 3
40 6490-25P EXTRACTEUR DE RETENUE DE LINER 1
41 LW875 RONDELLE DE BLOCAGE 7/8 18
42 LW500 RONDELLE DE BLOCAGE ½ 12

Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 1


Météoford
  4" 4-1/2” 5" 5-1/2” 6" 6-1/2” 7"
E-800 1317096 1317156 1317211 1317262 1317311 1317357 1317393
E-447 1244387 1244388 1244389 1244390 1244391 / /
E-2200 1806118

1806120/

1244331

1806122/

1292705

1806122/

1292705

1806124/

1280615

1806126/

1280614

1806128/

1244330
MP-8/10 1317095 1317155 1279784 1279787 1279819 117356 1317375
MP-13/16 1317099 1317159 1317213 1317264 1317313 1317359 1317396
MP-5 1317093 1317153 1317209 1317260 1317309 1317355 /
MP-16 2 pièces 5 000 psi 1317099 1317159 1317213 1317264 1317313 1317359 1317396
MP-16 2 pièces7500 livres par pouce carré 1280517 1280519 1280521 1280523 1280529 1280531 1280538
W165/340 1788209 1788210 1315942 1788208
Emsco F-800 / 1000 1317095 1279781 1279784 1279787 1279819 1317356/1279820 /
EmscoFB-1300/1600 / 1317190 1279899

1317264/

1279902

 1317313 1317359

1279970/

1317396
Gardner Denver PZ-8/9 / 1317167

1280679/

1317211

1280681/

1317272

1280684/

1317311

1280686/

1317357

1317393/

1317400

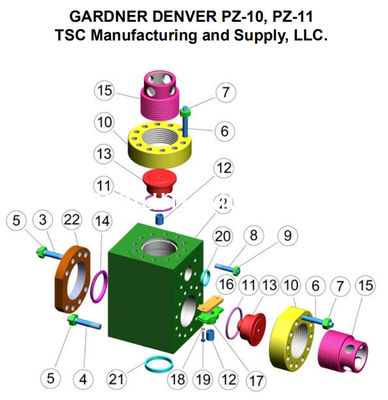

Gardner Denver PZ-10/11 1280702 1280704 1280706 1280709 1280711 1280715 1317394
Idéco T-800 / 1000 1280753 1280755 1280757 1280759 1280761 1280765 1280767
Idéco T-1300 / 1600 1317097 1317157 1317212 1317263 1317312 1317358 1317395
Nationale 9-P-100 / 10-P-130 / / / 1317259 1317308 1317354 /
Nationale 12-P-160 1280517 1280519 1280521 1280523 1280529 1280531 1280533
Nationale 14-P-220 / / 1280378 1280386 1280390 1280410 1280412
Nationale JWS-165/340 1788209 1788210 1315942 1788208 / / /

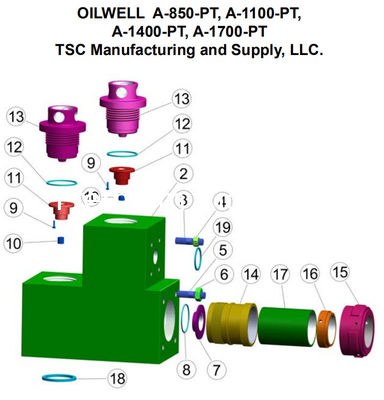

Puits de pétrole A-1400-PT / A-1700-PT 1280105 1280108 1280109 1280112 1280114 1280117 1280119
Ellis Williams E-1600 / / 1320730-01 1320730-02 1320730-03 1320730-04 1320730-05





Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 2



Pompes à boue BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

Pompes à boue nationales LS: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600



Pompes à boue Ideco: T-500, T-800, T-1000, T-1300, T-1600,



Pompes à boue nationales: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,



Pompes à boue Gardner Denver: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

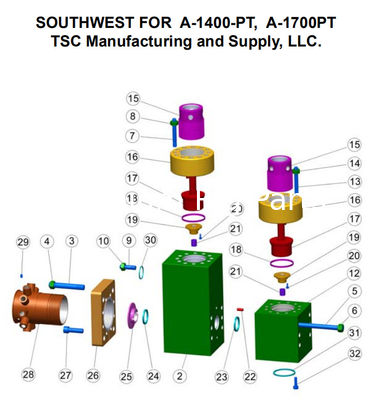

Puits de pétrolePompes à boue: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Avec pompe à boue: TPK1000, TPK1600, TPK2000,TPK2200



russeBouePompes: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: E-447, E-2200



PerceusePompe à boue: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



RoumaniePompe à boue: 3PN-1000, 3PN-1600, 3PN-2000



Et d'autres pièces de rechange de marque pour WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 3



1, taille du piston 3,38" - 4,00" Pièce de vanne n° P107185 Pièce de siège n° P107802

Insérer la pièce n° P107186 Ressort

2, taille du piston 4,50 po, pièce de vanne n° P107181, pièce de siège n° P107180

Insérer la pièce n° P107182 Ressort

3, taille du piston 5,00" - 6,00" Pièce de vanne n° P107188 Pièce de siège n° P107187

Insérer la pièce n° P107189 Ressort4P102382

SPM2000

1, taille du piston 3,75" numéro de pièce 3P103887.

2, taille du piston 4,00" numéro de pièce de plongée 3P100339

3, taille du piston 4,50 ", pièce de plongée n° 3P100654

4, taille du piston : 5,00 pouce, pièce n° 3P100233

5, taille du piston "5,50, numéro de pièce de plongée 3P107060

6, taille du piston : 5,75 po, pièce de plongée n° 3P107061

7, taille du piston 6,00, numéro de pièce de plongée 3P107062

GPS

Taille du piston TWS 250 1,75"-3" 3,25"-4"

TWS 400 Taille du piston 2,50"-3" 3,50"-4,50"

TWS 500LW-600 Taille du piston 2,75" 3"-4,75"

Piston TWS 600S Taille 2,50"-3" 3,50"-4,50"

Taille du piston TWS 900 3,50 "-4"

TWS 1250LW Taille du piston 4"

OPI880 Taille du piston 3,75" 4,00" 4,5" 5,0 :" 5,50" 5,75" 6,0"

TWS1000LW,TWS1300

Taille du piston 3,75" 4,00" 4,5" 5,0 :" 5,50" 5,75" 6,0" 6,5 " 6,75"

TWS1600 Taille du piston 3,5" 3,75" 4,0" 4,50" 5,0" 5,5" 5,75 "6,0"

Taille du piston TWS1800 3,5" 3,75" 4,0" 4,5" 5,0" 5,50" 5,75" 6,0"

TWS2250 Taille du piston 3,75" 4,0" 4,5" 5,0" 5,50" 5,75" 6,0" 6,5"

Taille du piston QWS 2000 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

Taille du piston QWS 2500 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

5,50" 5,75" 6,0"

TWS2250 Taille du piston 3,75" 4,0" 4,5" 5,0" 5,50" 5,75" 6,0" 6,5"

Taille du piston QWS 2000 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5”

Taille du piston QWS 2500 3,75” 4,0” 4,5” 5,0” 5,50” 5,75” 6,0” 6,5



Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 4



Pompes à boue Brewster ® B-550 • B-750 • B-1000 • 1100T • B-1300

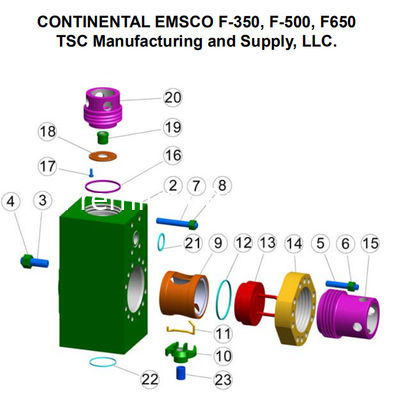

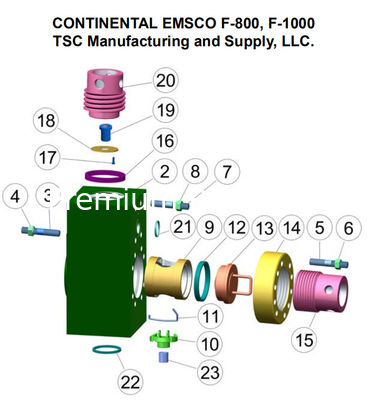

Pompes à boue Continental Emsco ® F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600

Pompe à boue Gaso ® 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652

Pompes à boue Gardner Denver ®

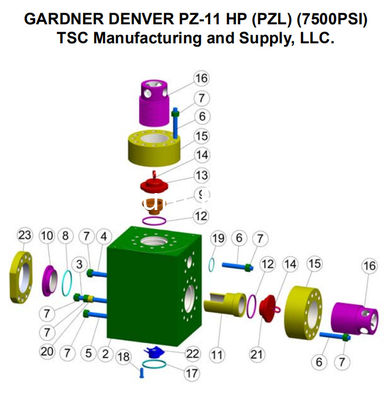

HAP • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL

TEE de service de puits Gardner Denver® • PE-5 • PA-8 • PAH • PJ-8 • TGF-225

Gardner Denver® Service continu GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T

Pompes à boue Ideco ® MM-200 • MM-300 • MM-500 • MM-500F • MM-550

Pompes à boue Ideco ® MM-550F • MM-700 • MM-700F • T-500

Pompes à boue Ideco ® T-500 • T-800 • T-1000 • T-1300 • T-1600

Pompes à boue National ® série J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400

Pompes à boue National ® K-280 • K-380 • K-500 • K-500A • K-700A

Pompes à boue National ® série P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160

Pompes à boue Oilwell ® A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT

Pompes à boue Oilwell ® A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT

Pompes à piston Oilwell ® C-323 à B-558 • SA-640-50 à SB-644-B

Pompes à boue OPI ® 350-D • 00-DL • 700-HDL • 1000-HDL

Pompes à boue Wheatley ® 1036 • 6070 • 7024 • 7036

Modules d'extrémité fluide

National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®

Amortisseur de pulsations

Amortisseur de pulsations Hydril type « K »

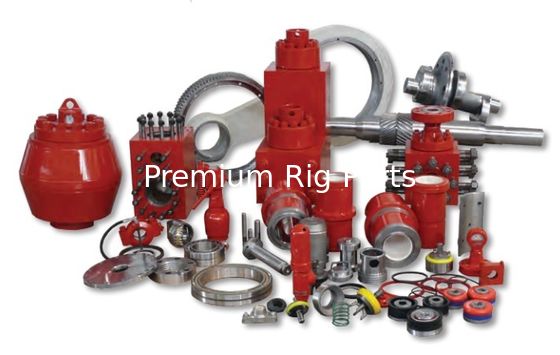

Pièces de rechange populaires pour pompe à boue



Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 5



MODULE MISSION "L" POUR MODULE D'EXTRÉMITÉ DE FLUIDE NATIONAL 12-P-160 (NOUVEAU STYLE) ET ACCESSOIRES

ARTICLE # N° DE PIÈCE SW N° DE PIÈCE DE MISSION DESCRIPTION QTÉ PAR POMPE
  8476-4A FEM12PASSYSWNS ASSEMBLAGE COMPLET DU MODULE D'EXTRÉMITÉ DE FLUIDE (COMPREND LES ARTICLES 1 À 22) 3
1 8476-6S FEM12PSUCSWNS MODULE D'ASPIRATION CLOUTÉ (COMPREND LES ARTICLES 1, 7-8) 3
2 8476-5D FEM12PDISSWNS MODULE DE DÉCHARGE CLOUTÉ (COMPREND LES ARTICLES 2 À 9) 3
3 4018-17 12PDSUCSSW GOUJON DE REJET VERS LE MODULE D'ASPIRATION 18
4   6300281 ÉCROU DE DÉCHARGE VERS GOUJON D'ASPIRATION 18
5 4015-95 2408029 GOUJON, CÔTÉ PUISSANCE 30
6   6300220 ÉCROU DE GOUJON D'EXTRÉMITÉ DE PUISSANCE 30
7 4015-54 12PTRSSW GOUJON, ANNEAU FILETÉ 72
8   6300240 ECROU DE BAGUE FILETEE 72
9 /8488-5 6511416 GOUPILLE, CHEVILLE 6
10 4017-65 PEP75 VIS À CAPUCHON, BRIDE DE RETENUE DU REVÊTEMENT 18
11 /8476-3 PP6021260SW PLAQUE, USURE DE REVÊTEMENT 3
12 2988 1290344 JOINT, PLAQUE D'USURE ET MODULE - CAOUTCHOUC (VOIR FICHE TECHNIQUE ALT MATLS) 6
13 6476 12PLASW BRIDE, RETENUE DE REVÊTEMENT (BAGUE DE REVÊTEMENT) 3
14 6576 12PLANSW ÉCROU DE RETENUE DE REVÊTEMENT 3
15 4676-6A 12PVCASSYSWNS ENSEMBLE, BOUCHON DE COUVERCLE DE SOUPAPE (COMPREND LES ARTICLES 15, 16, 20-22) 6
15a   12PVCSWNS BOUCHON, COUVERCLE DE SOUPAPE 6
16 4476 12PFLGSW ANNEAU FILETÉ (BRIDE FILETÉE) 6
17 4597 12PCAPSW BOUCHON FILETÉ (PRESSE-ÉTOUPE) 6
18 P-119 7207119 JOINT, BOUCHON DE COUVERCLE DE SOUPAPE - CAOUTCHOUC (VOIR LA FICHE TECHNIQUE POUR LES MATÉRIAUX AUTRES) 6
19 4776R 12PVGASWNS ASSEMBLAGE, GUIDE DE SOUPAPE (COMPREND LES ARTICLES 20 ET 21) 6
20 4700-I PZ789VGI* DOUILLE DE GUIDE DE SOUPAPE 6
21 4016-98 50C125KFCYB VIS DE GUIDE DE SOUPAPE 12
22 4018-19 700048511 VIS À CAPUCHON, COLLECTEUR D'ASPIRATION 24
23 AJO-419R 1540851 JOINT DE COLLECTEUR D'ASPIRATION 3
24 /8376-2 NAT12PDSMA ADAPTATEUR DE DÉCHARGE 2
25 /2976-2 2410031437 JOINT, ADAPTATEUR DE DÉCHARGE ET CONNECTEUR DE DÉCHARGE 4
26 /8376-1 NAT12PDSMC CONNECTEUR DE DÉCHARGE 2
27 /2976-1 2410031433 JOINT, CONNECTEUR DE DÉCHARGE À ADAPTATEUR DE DÉCHARGE 2
28 4018-18 700030711 VIS À CAPUCHON, CONNECTEUR DE DÉCHARGE (AVEC RONDELLE DE BLOCAGE) 16
29 /8376-3 1292175 ANNEAU DE SECOURS (CONNECTEUR DE DÉCHARGE) 4
30 4018-39 7006685 VIS À CAPUCHON, BRIDE D'ESPACEMENT 16
    7924542 KIT, JOINT DE MODULE : (LE KIT COMPREND UN JOINT DE COLLECTEUR D'ASPIRATION, DEUX JOINTS DE COUVERCLE DE SOUPAPE, UN JOINT D'ASPIRATION POUR MODULE DE DÉCHARGE, DEUX JOINTS D'ADAPTATION DE DÉCHARGE, DEUX JOINTS DE RACCORDEMENT DE DÉCHARGE, JOINT DE PLAQUE D'USURE) 3



Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 6



MISSION "L" POUR MODULE D'EXTRÉMITÉ DE FLUIDE NATIONAL 12-P-160 (PRESSION DE SERVICE 7500 PSI) ET ACCESSOIRES
ARTICLE # Numéro de pièce d'origine N° DE PIÈCE DE MISSION QTÉ PAR POMPE
  80704032 ENSEMBLE D'EXTRÉMITÉ DE FLUIDE COMPLET (COMPREND LES ARTICLES 1 À 27) ASSEZ POUR 1 POMPE 1
  80704035 ENSEMBLE D'EXTRÉMITÉ DE FLUIDE COMPLET AVEC SYSTÈME DE RÉTENTION DE LINER BLAK-JAK 1
  80704038 ENSEMBLE, EXTERMITÉ DE FLUIDE COMPLET AVEC VANNES À COL ROUX L/BAGUE DE REVÊTEMENT ET ÉCROU (#'S 19, 20) 1
1 /80704000 MODULE, DÉCHARGE CLOUTÉE (COMPREND LES ARTICLES 1, 3-10) 3
2 80704001 MODULE D'ASPIRATION CLOUTÉ (COMPREND LES ARTICLES 2, 7-8) 3
3 80704002 GOUJON DE REJET VERS LE MODULE D'ASPIRATION 24
4 75510126 ÉCROU, HEX LOURD 24
5 80704003 ANNEAU FILETÉ 6
6 80704004 BOUCHON FILETÉ 6
7 /80704005 COUVERCLE DE SOUPAPE 6
8 80704006 COLLECTEUR DE DÉCHARGE (PRESSION DE SERVICE DE 7 500 PSI) 1
9 80702011 GOUJON DE COLLECTEUR DE DÉCHARGE 12
10 0-7601-0630-24 ÉCROU DE GOUJON DE COLLECTEUR DE DÉCHARGE 12
11 12PVGASW GUIDE DE SOUPAPE 6
12 PZ789VGI* DOUILLE DE GUIDE DE SOUPAPE 6
13 7007303 VIS DE GUIDE DE SOUPAPE 12
13 PZ789VGI* DOUILLE DE GUIDE DE SOUPAPE 6
14 PEP75 VIS À CAPUCHON, RETENUE DE RETENUE 18
15 2408029
16 6300220 ÉCROU, GOUJON DE CADRE ÉLECTRIQUE 30
17 PEP70 GOUPILLE 6
18 80700014 GOUJON, ANNEAU FILETÉ 72
19 6300240 ECROU DE BAGUE FILETEE 72
20   COLLECTEUR D'ASPIRATION 1
21 1290344 JOINT, DISCH AU SUC ET PLAQUE D'USURE - CAOUTCHOUC (VOIR FICHE TECHNIQUE POUR LES MATLS ALT) 6
22 7207119 JOINT, COUVERCLE DE SOUPAPE - CAOUTCHOUC (VOIR LA FICHE TECHNIQUE POUR LES MATÉRIAUX AUTRES) 6
23 99609235 JOINT D'ÉTANCHÉITÉ, COLLECTEUR DE DÉCHARGE 3
24 1540851 JOINT D'ÉTANCHÉITÉ, COLLECTEUR D'ASPIRATION 3
25 700048511 VIS À CAPUCHON, COLLECTEUR D'ASPIRATION 3
26 PP6021260SW PLAQUE, USURE 3
27 12PLASW DISPOSITIF DE RETENUE, BRIDE DE REVÊTEMENT 3
28 12PLANSW ÉCROU DE RETENUE DE REVÊTEMENT 3



Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 7



NATIONAL     10-P-130       6-3/4x10

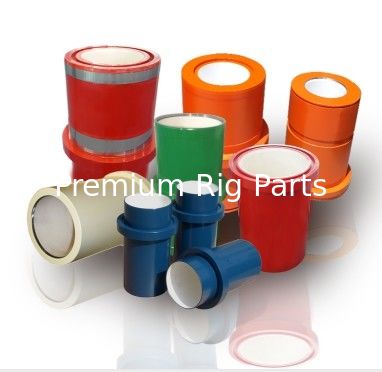

  DOUBLURES JOINTS DE REVÊTEMENT PISTONS CAOUTCHOUCS DE REMPLACEMENT DE PISTON
TAILLE CÉRAMIQUE SUPRÊME     ÉCLAIR BLEU DUO VERT ÉCLAIR BLANC SUPRÊME ÉCLAIR BLANC SUPRÊME
4" 07465400 05465400 07923274   MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2" 07465450 05465450 07923274   MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4"
5" 07465500 05465500 07923265 07211011 MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4"
5 1/2" 07465550 05465550 07923263 07211005 MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4"
6" 07465600 05465600* 07923261 07211004 MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05465625*       1502061   012180493 015180285 015180284
6 1/2"   05465650* 07923283   MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4"
7"
7 1/4"
7 1/2"
7 3/4"
8"
* Pour le revêtement de style HP, ajoutez « HP » à la fin du numéro de pièce.
SOUPAPES, SIÈGES, RESSORTS ET INSERTS   JOINTS
  VOYOU HP À COL ROBUSTE SUPRÊME FKN   OEM URÉTHANE OEM STYLE L URÉTHANE STYLE L L STYLE WL
SOUPAPE-Insert éclair blanc 9700367 9700359 060152809 N / A Couvercle de soupape 1540137 1540126 07207128
SOUPAPE-Insert en uréthane 9700285 9700353 060152808 1560995 Culasse
SOUPAPE-R.Uber Insérer 9702601 N / A 060122702 1560994 Plaque d'usure 1290344 07211023 1290344 07211023 07213023
SIÈGE 9702555 9702555 061102604 1561450 Systèmes de rétention de doublure OEM MISSION L
PRINTEMPS 8201684 8201684 055413421 1560701 Blak-JAK LOK-CEL 80500101 80500101
RESSORT-Inox     055402945   Blak-JAK Hydra-Cell
INSERT-Uréthane 9705090 9700363 062400106 1560587 MODULES OEM MISSION L
INSERT-Caoutchouc 9705155 N / A 062400056 1560588 Assemblage complet FEMNAT10PCA 80703031
ENSEMBLES D'EXTRACTEURS DE SIÈGE Module de décharge clouté FEMNATDIS10P 80703000
Ensemble extracteur 1 M1060 M1060 M1060 M1060 Module d'aspiration clouté FEMNATSUC8P9P 80703001
Tête d'extracteur 8401977 8401977 181235052 M1089 Style OEM monobloc clouté

Tiges d'extension de traverse, tiges à connexion rapide, ensembles de tiges à alignement automatique et tiges de piston
Tige de traverse Connexion rapide Ensemble de tiges d'auto-alignement Déflecteur de tige de poney Tige de piston Sous-tige Goujon Écrou de tige Serrer Écrou de tige couvert Sceau de tige de poney
1602560   1095210 1290194 1290347 1290346   005402052 1290085 CRN-1 07209102





Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 8





EMSCO     FB-1600       7x12
  DOUBLURES JOINTS DE REVÊTEMENT PISTONS CAOUTCHOUCS DE REMPLACEMENT DE PISTON
TAILLE CÉRAMIQUE SUPRÊME     ÉCLAIR BLEU DUO VERT ÉCLAIR BLANC SUPRÊME ÉCLAIR BLANC SUPRÊME
4" 07499400 05499400 07916800 07211001 MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2" 07499450 05499450 07916800 07211001 MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4"
5" 07499500 05499500* 07916800 07211001 MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4"
5 1/2" 07499550 05499550* 07916800 07211001 MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4"
6" 07499600 05499600* 07916800 07211001 MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05499625* 07916800 07211001 MB62-15 1502061 012180494 012180493 015180285 015180284
6 1/2" 07499650 05499650* 07916800 07211001 MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4"
7" 07499700 05499700* 07916800 07211001 MB70-15 1502064 012180619 012180618 015180343 015180342


* Pour le revêtement de style HP, ajoutez « HP » à la fin du numéro de pièce.
SOUPAPES, SIÈGES, RESSORTS ET INSERTS   JOINTS
  VOYOU HP À COL ROBUSTE SUPRÊME     OEM URÉTHANE OEM STYLE L URÉTHANE STYLE L L STYLE WL
SOUPAPE-Insert éclair blanc 9700368 9700356 060155042   Couvercle de soupape 07916741 07211006 07207129 07211007 07213007
SOUPAPE-Insert en uréthane 9700250 9700354 060155041   Culasse   07916801
SOUPAPE-R.Uber Insérer 9700293 N / A 060155033   Plaque d'usure 07916800 07211001 1290344 07211023 07213023
SIÈGE 9702504 9702504 061101507   Systèmes de rétention de doublure OEM MISSION L
PRINTEMPS 055213417 055213417 055413397 Guide 2 1/2 Blak-JAK LOK-CEL 80500105 80500106
RESSORT-Inox     055403257   Blak-JAK Hydra-Cell
INSERT-Uréthane 9705228 FOP7I 062400338   MODULES OEM MISSION L
INSERT-Caoutchouc 9705244 N / A 062400239   Assemblage complet EMSFEMFB1300CA FEMFB13ASSYSW
ENSEMBLES D'EXTRACTEURS DE SIÈGE Module de décharge clouté   FEMFB13DISSW
Ensemble extracteur 1 M1060 M1060 M1060 Module L d'extracteur de plaque d'usure Module d'aspiration clouté   FEMFB13SUCSW
Tête d'extracteur 8401985 8401985 181235300 MSK2015 Style OEM monobloc clouté EMSFEMFB1300

Tiges d'extension de traverse, tiges à connexion rapide, ensembles de tiges à alignement automatique et tiges de piston
Tige de traverse Connexion rapide Ensemble de tiges d'auto-alignement Déflecteur de tige de poney Tige de piston Sous-tige Goujon Écrou de tige Pince standard. Pince avec affleurement Sceau de tige de poney
07913077 1 pièce   07208502 1551703     005402052 PP601316 80701023 07209110
07913077 2 pièces 2095002 07208502 HT204A 2145B 10305203 005402052 PP601316 80701023 07209110





Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 9





NATIONAL     12-P-160       7-1/4 x 12
  DOUBLURES JOINTS DE REVÊTEMENT PISTONS CAOUTCHOUCS DE REMPLACEMENT DE PISTON
TAILLE CÉRAMIQUE SUPRÊME     ÉCLAIR BLEU DUO VERT ÉCLAIR BLANC SUPRÊME ÉCLAIR BLANC SUPRÊME
4"     1540120   MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2"     1540120   MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4"     1504121
5" 07466500 05466500* 07923265 07211011 MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4"
5 1/2" 07466550 05466550* 07923263 07211005 MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4"
6" 07466600 05466600* 07923261 07211004 MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05466625* 07923283     1502061   012180493 015180285 015180284
6 1/2" 07466650 05466650* 07923284 07211003 MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4"
7" 07466700 05466700* 07923285 07211002 MB70-15 1502064 012180619 012180618 015180343 015180342
7 1/4"
7 1/2"
7 3/4"
8"
* Pour le revêtement de style HP, ajoutez « HP » à la fin du numéro de pièce.
SOUPAPES, SIÈGES, RESSORTS ET INSERTS   JOINTS
Série 7 VOYOU HP À COL ROBUSTE SUPRÊME FKN   OEM URÉTHANE OEM STYLE L URÉTHANE STYLE L L STYLE WL
SOUPAPE-Insert éclair blanc 9700368 9700356 060155042 N / A Couvercle de soupape 1540138 1540127 07207119 07211013 07213013
SOUPAPE-Insert en uréthane 9700250 9700354 060155041 1560985 Plaque d'usure 1292257   1290344 07211023 07213023
SOUPAPE-R.Uber Insérer 9700293 N / A 060155033 1560984 Systèmes de rétention de doublure OEM MISSION L
SIÈGE 9702539 9702539 061102505 1561440 Systèmes de rétention de doublure 80501100 80501100
PRINTEMPS 8201684 8201684 055413421 1560702 Blak-JAK LOK-CEL 80502100 80502100
RESSORT-Inox     055402945   Blak-JAK Hydra-Cell 80500100 80500100
INSERT-Uréthane 9705228 FOP7I 062400338 1560557 MODULES OEM MISSION L
INSERT-Caoutchouc 9705244 N / A 062400239 1560558 Assemblage complet FEMNAT12PCA FEM12PASSYSWNS
ENSEMBLES D'EXTRACTEURS DE SIÈGE Module de décharge clouté FEMNATDIS12P FEM12PDISSWNS
Ensemble extracteur 1 M1060 M1060 M1060 M1060 Module d'aspiration clouté FEMNATSUC12P FEM12PSUCSWNS
Tête d'extracteur 8401985 8401985 181235300 M1098 Style OEM monobloc clouté

Tiges d'extension de traverse, tiges à connexion rapide, ensembles de tiges à alignement automatique et tiges de piston
Tige de traverse Connexion rapide Ensemble de tiges d'auto-alignement Écrou de tige Tige de piston Sous-tige Déflecteur de tige de poney Pince de tige de piston Écrou de tige couvert Sceau de tige de poney
1602586   2095220 005402052 1292147 1292146 1292194 AVEC PULVÉRISATION 80701024 CRN-1 07209103





Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 10



EMSCO     F-1000       7x10
  DOUBLURES JOINTS DE REVÊTEMENT PISTONS CAOUTCHOUCS DE REMPLACEMENT DE PISTON
TAILLE CÉRAMIQUE SUPRÊME     ÉCLAIR BLEU DUO VERT ÉCLAIR BLANC SUPRÊME ÉCLAIR BLANC SUPRÊME
4"         MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2" 07495450 05495450 07918282   MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4"
5" 07495500 05495500 07918282   MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4"
5 1/2" 07495550 05495550* 07918282   MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4"
6" 07495600 05495600* 07918282   MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05495625* 07918282   MB62-15 1502061 012180494 012180493 015180285 015180284
6 1/2" 07495650 05495650* 07918282   MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4"   05495625(IH)
7"
7 1/4"
7 1/2"
7 3/4"
8"
* Pour le revêtement de style HP, ajoutez « HP » à la fin du numéro de pièce.
SOUPAPES, SIÈGES, RESSORTS ET INSERTS   JOINTS
  VOYOU HP À COL ROBUSTE SUPRÊME     OEM URÉTHANE OEM STYLE L URÉTHANE STYLE L L STYLE WL
SOUPAPE-Insert éclair blanc 9700367 9700359 060152809   Couvercle de soupape 07916740   07207129 07211007 07213007
SOUPAPE-Insert en uréthane 9700285 9700353 060152808   Culasse 07918282
SOUPAPE-R.Uber Insérer 9702601 N / A 060122702   Plaque d'usure     1290344 07211023 07213023
SIÈGE 9702547 9702547 061102653   Systèmes de rétention de doublure OEM MISSION L
PRINTEMPS 8201650 8201650 055413389   Blak-JAK LOK-CEL
RESSORT-Inox 055413372 055413372 055402952   Blak-JAK Hydra-Cell
INSERT-Uréthane 9705090 9700363 062400106   MODULES OEM MISSION L
INSERT-Caoutchouc 9705155 N / A 062400056   Assemblage complet EMSFEMF1000CA FEMF1000ASSYSW
ENSEMBLES D'EXTRACTEURS DE SIÈGE Module de décharge clouté   FEMF1000DISSW
Ensemble extracteur 1 M1060 M1060 M1060   Module d'aspiration clouté   FEMF1000SUCSW
Tête d'extracteur 8401977 8401977 181235052   Style OEM monobloc clouté EMSFEMF1000

Tiges d'extension de traverse, tiges à connexion rapide, ensembles de tiges à alignement automatique et tiges de piston
Tige de traverse Type de tige Ensemble de tiges d'auto-alignement Déflecteur de tige de poney Tige de piston Sous-tige Goujon Écrou de tige Serrer Écrou de tige couvert Sceau de tige de poney
07913070 1 pièce   07208501 1551702     005402052 PP601000 CRN-1 07209107
07913070 2 pièces 1095000 07208501 07109906* 07109904 10305203 005402052 PP601000 CRN-1 07209107





Le système d'échantillonnage doit être conforme à l'état de l'échantillon et doit être conforme à l'état de l'échantillon. 11



EMSCO     FC-1600       7x12
  DOUBLURES JOINTS DE REVÊTEMENT PISTONS CAOUTCHOUCS DE REMPLACEMENT DE PISTON
TAILLE CÉRAMIQUE SUPRÊME     ÉCLAIR BLEU DUO VERT ÉCLAIR BLANC SUPRÊME ÉCLAIR BLANC SUPRÊME
4" 07499400 05499400 07916800 07211001 MB40-15 1502052   012180170   015180102
4 1/4"
4 1/2" 07499450 05499450 07916800 07211001 MB44-15 1502054 012180197 012180196 015180145 015180144
4 3/4"
5" 07499500 05499500* 07916800 07211001 MB50-15 1502056 012180254 012180253 015180186 015180185
5 1/4"
5 1/2" 07499550 05499550* 07916800 07211001 MB54-15 1502058 012180338 012180337 015180228 015180227
5 3/4"
6" 07499600 05499600* 07916800 07211001 MB60-15 1502060 012180395 012180394 015180269 015180268
6 1/4"   05499625* 07916800 07211001 MB62-15 1502061 012180494 012180493 015180285 015180284
6 1/2" 07499650 05499650* 07916800 07211001 MB64-15 1502062 012180536 012180535 015180301 015180300
6 3/4"
7" 07499700 05499700* 07916800 07211001 MB70-15 1502064 012180619 012180618 015180343 015180342
7 1/4"
7 1/2"
7 3/4"
8"
* Pour le revêtement de style HP, ajoutez « HP » à la fin du numéro de pièce.
SOUPAPES, SIÈGES, RESSORTS ET INSERTS   JOINTS
  VOYOU HP À COL ROBUSTE SUPRÊME     OEM URÉTHANE OEM STYLE L URÉTHANE STYLE L
SOUPAPE-Insert éclair blanc 9700368 9700356 060155042   Couvercle de soupape 0-6316-0715-00
SOUPAPE-Insert en uréthane 9700250 9700354 060155041   Culasse
SOUPAPE-R.Uber Insérer 9700293 N / A 060155033   Plaque d'usure 0-6316-0716-00
SIÈGE 9702504 9702504 061101507   Systèmes de rétention de doublure OEM MISSION L
PRINTEMPS 8201684 8201684 055413421   Blak-JAK LOK-CEL
RESSORT-Inox     8201820   Blak-JAK Hydra-Cell
INSERT-Uréthane 9705228 FOP7I 062400338   MODULES OEM MISSION L
INSERT-Caoutchouc 9705244 N / A 062400239   Assemblage complet EMSFEMFC1600CA
ENSEMBLES D'EXTRACTEURS DE SIÈGE Module de décharge clouté EMSFEMFC1600DIS
Ensemble extracteur 1 M1060 M1060 M1060   Module d'aspiration clouté EMSFEMFC1600SUC
Tête d'extracteur 8401985 8401985 181235300   Style OEM monobloc clouté

Tiges d'extension de traverse, tiges à connexion rapide, ensembles de tiges à alignement automatique et tiges de piston
Tige de traverse Connexion rapide Ensemble de tiges d'auto-alignement Déflecteur de tige de poney Tige de piston Sous-tige Goujon Écrou de tige Pince standard. Pince avec affleurement Sceau de tige de poney
07913077 1 pièce   07208502 1551703     005402052 PP601316 80701023 07209110
07913077 2 pièces 2095002 07208502 HT204A 2145B 10305203 005402052 PP601316 80701023 07209110
