Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE

  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
  • Southwest 12P160 7500PSI mud pump Fluid end module, MISSION "L" NEW STYLE MODULE FOR NATIONAL 12-P-160 MUD PUMP
Herkunftsort China
Markenname Southwest, NATIONAL OILWELL, MISSION，GARDNER DENVER, DRILLMEC
Zertifizierung API
Modellnummer 12P160 7500 PSI
Min Bestellmenge 1 Satz
Preis 1 to 3000 usd
Verpackung Informationen Geeignet für den Versand per See- und Luftweg
Lieferzeit Quantität auf Lager
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 20000 Stück pro Monat
Produktdetails
Verwendung Öl, Wasser, Ölplattform Leistung Elektrisch
Druck Hochdruck Struktur Kolbenpumpe
Kraftstoff Diesel Standard oder nicht standardisiert Standard
Typ Schlammpumpe Farbe Rot und so weiter
Material Roheisen-/Edelstahl Schlamm-Saugpumpe, Chrome-Legierung Garantie 12 Monate
Produktname Schlammpumpe OEM Sein kann anzunehmen
Zustand Neu
Hinterlass eine Nachricht
Produkt-Beschreibung

Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 0





MISSION „L“ NEUES MODUL FÜR NATIONAL 12-P-160





MISSION „L“ NEUES MODUL FÜR NATIONAL 12-P-160       MENGE PRO PUMPE
FLÜSSIGKEITSENDMODUL UND ZUBEHÖR
ARTIKEL # OEM-TEILENR. MISSIONSTEILNR.
    FEM12PASSYSWNS KOMPLETTE BAUGRUPPE DES FLÜSSIGKEITSENDMODULS (ENTHÄLT DIE ARTIKEL 1-23) 3
1 8476-6S FEM12PSUCSWNS Modul, mit Saugnäpfen versehen (enthält die Artikel: 1, 13, 14 und 22) 3
2 8476-5D FEM12PDISSWNS MODUL, ENTLADUNGSNOTEN – (ENTHÄLT DIE ARTIKEL: 2,3,4,5,6,7,8,13 und 14) 3
3 4018-17 12P160DSUCS STIFT, AUSLASS ZUM SAUGMODUL 18
4   PEP55 MUTTER, AUSLASS ZUM SAUGSTUTZEN 18
5 4015-95 NAT12P160PFS BOLZEN, ANTRIEBSENDE 30
6   8P80TRSN MUTTER, STROMENDBOLZEN 30
7 8488-5 PEP70 STIFT, DÜBEL 6
8 4017-65 PEP75 KAPPESCHRAUBE, INNENSECHSKANTKOPF FÜR LINERHALTERUNG 18
9 8476-3 PP6021260SW PLATTE, Liner-Verschleiß 3
10 2988 1290344 DICHTUNG, VERSCHLEISSPLATTE UND MODUL – GUMMI (SIEHE DATENBLATT FÜR ALTMATLS) 6
11 6476 12PLASW FLANSCH, LINER-HALTER (LINER-BUCHSE) 3
12 6576 12PLANSW MUTTER, HALTERUNG 3
13 4015-54 12PTRSSW BOLZEN, GEWINDERING 72
14   12P160TRSN MUTTER, GEWINDERINGBOLZEN 72
15 4676-6A 12PVCASSYSWNS STECKER, VENTILABDECKUNG (ENTHÄLT ARTIKEL 15, 19, 20 und 21) 6
16 4476 12PFLGSW RING, GEWINDE (GEWINDEFLANSCH) 6
17 4597 12PCAPSW KAPPE, GEWINDE (SCHRAUBVERSCHRAUBUNG) 6
18 P-119 07207119 DICHTUNG, VENTILABDECKUNGSSTECKER – GUMMI (SIEHE DATENBLATT FÜR ALTERNATIVE MATERIALIEN) 6
19 4776R 12PVGASWNS MONTAGE, VENTILFÜHRUNG (ENTHÄLT ARTIKEL 19 UND 20) 6
20 4700-I PZ789VGI BUCHSE, VENTILFÜHRUNG 6
21 4016-98 PEP73 SCHRAUBE, VENTILFÜHRUNG 12
22 4018-19 700048511 KAPPENSCHRAUBE, SAUGVERTEILER 24
23 AJO-419R 1540851 DICHTUNG, SAUGVERTEILER 3
24 8376-2 NAT12PDSMA ADAPTER, ENTLADUNG 2
25 2976-2 2410031437 DICHTUNG, ENTLADUNGSADAPTER 4
26 8376-1 NAT12PDSMC ANSCHLUSS, ENTLADUNG 2
27 2976-1 2410031433 DICHTUNG, ENTLADEANSCHLUSS AN ENTLADEADAPTER 2
28 4018-18 700030711 KOPFSCHRAUBE, ENTLADUNGSANSCHLUSS (MIT SICHERUNGSSCHEIBE) 16
29 8376-3 1292175 RING, BACKUP (ENTLADANSCHLUSS) 4
30 4018-39 7006685 KOPFSCHRAUBE, INNENSECHSKANT 1 1/2" X 3" 16


Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 1

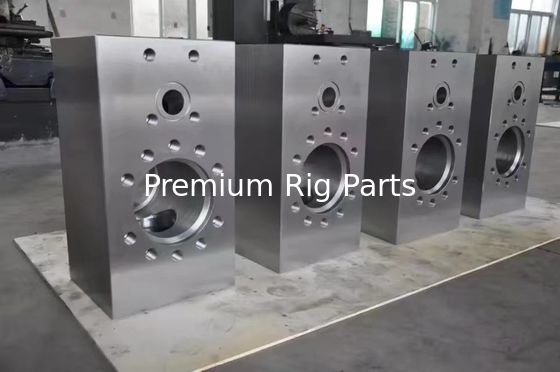

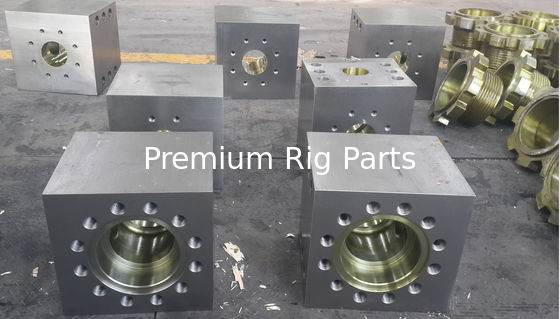

Schlammpumpenmodule

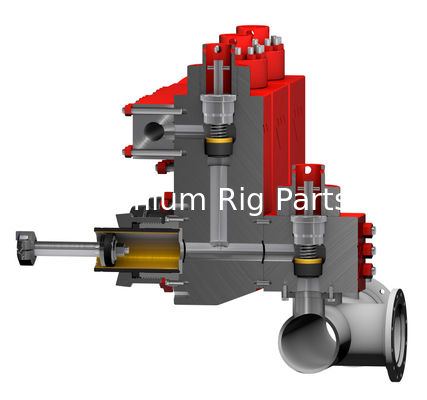

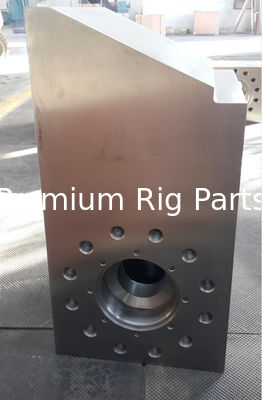

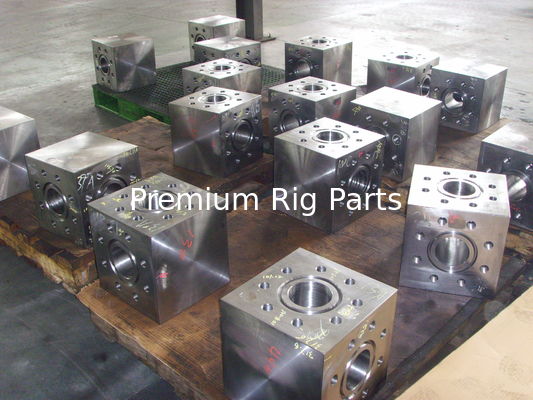

Die hochfesten Triplex-Fluidendmodule aus geschmiedetem Stahl mit dreifacher Untersetzung werden aus legiertem 4130-Stahl hergestellt, für eine lange Lebensdauer wärmebehandelt, perfekt bearbeitet und zur Lieferung mit Korrosionsschutz verpackt. Der präzisionsgefertigte Schmuck spiegelt ebenso wie die äußere Verarbeitung die überlegene Qualität im Inneren wider.



Merkmale:

Vollständig austauschbar mit OEM

Hochwertiger geschmiedeter legierter Stahl

Hergestellt auf CNC-Bohrwerken

Strenge computergesteuerte Wärmebehandlungsverfahren

Strenge Inspektion

Ausgelegt für alle Bohrvorgänge bis zu 7.500 psi



Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 2

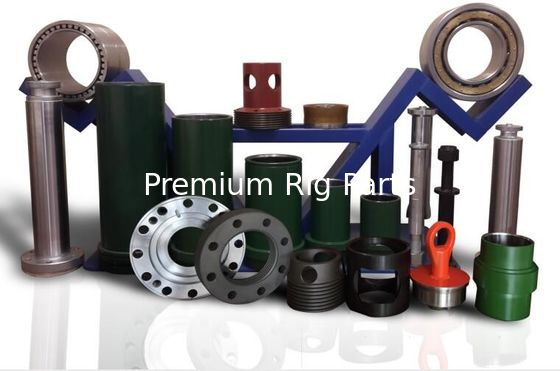

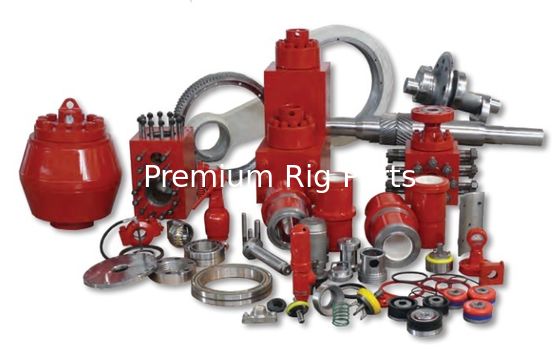

Für diese beliebten Pumpenmodelle sind Ersatzteile erhältlich:



BOMCO/Emsco Schlammpumpen:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,



LS Nationale Schlammpumpen: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Ideco Schlammpumpen: T-500, T-800, T-1000, T-1300, T-1600,


Nationale Schlammpumpen: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Gardner Denver Schlammpumpen: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,



ÖlbrunnenSchlammpumpen: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Wirth Schlammpumpe: TPK1000, TPK1600, TPK 2000, TPK2200



Russische Pumpen: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



WEATHERFORD/Ellis Williams: MP-5, MP-8, MP-10, MP-13, MP-16, E-447, E-2200, E1600



Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800,14T2200



Rumänien: 3PN-1000, 3PN-1600, 3PN-2000



Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 3

Südwestliche Schlammpumpen







Schlammpumpenmodelle Modul mit Stud



Südwestliche 12-P-160-Entladung 8476-5D
Südwest 12-P-160 Absaugung 8476-6S
Südwestliche FB1600-Entladung 8490-1D
Southwest FB1600 Absaugung 8490-2S
Südwestliche PZ10-Entladung 8477-1D
Südwest PZ10 Sauger 8477-2S
Südwestliche A1700PT-Entladung 8488-1D
Südwestliche A1700PT-Absaugung 8488-2S
Entlademodul 12P160 7500 PSI 8476-27D
Saugmodul 12P160 7500 PSI 8476-26S
Entlademodul PZ10/11 7500 PSI 8477-27
Saugmodul PZ10/11 7500 PSI 8477-26
Entlademodul 14P220 7500 PSI 8482-26
Saugmodul 14P220 7500 PSI 8482-27
Entlademodul LEWCO W-2214 8482-27DLEW
Saugmodul LEWCO W-2214 8482-26SLEW
Entlademodul LEWCO W-2215 8482-27DLEW
Saugmodul LEWCO W-2215 8482-26SLEW
Entlademodul A-1700-PT/A-1400-PT/ HD-1700-PT/HD-1400-PT 7500 PSI 8488-27
Saugmodul A-1700-PT/A-1400-PT/ HD-1700-PT/HD-1400-PT 7500 PSI 8488-26
Entlademodul NATIONAL 9-P-100 8495-1D
Absaugmodul NATIONAL 9-P-100 8467-2S

Entlademodul

LEWCO 12-P-WH 1612

 8476-5D
Absaugmodul LEWCO 12-P-WH 1612 8476-6S
Modul PZLB (PZ11) & PXL 8477-75
Entlademodul BOMCO F1600 7500 PSI 8404-27
Saugmodul BOMCO F1600 7500 PSI 8404-26



Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 4



SÜDWESTEN„ALTER STIL“ 8476-A

National12-P-160

ARTIKEL P/N BESCHREIBUNG MENGE
  8476-A FLÜSSIGKEIT ENDEMONTAGE:(BESTEHT AUS DEN ARTIKELN 3,4,16,17,18,19, 20, 21,22,23,24,25,26,27,28,29,31,32,33,34 &47)
1 1376YXX LINER (SIEHE ANLEITUNG ZUR BESTELLTABELLE FÜR TYP (Y) UND GRÖSSE (XX)) 3
2 2930-XX Liner-Dichtung(TYP UND GRÖSSE SIEHE ANLEITUNG ZUR BESTELLTABELLE (XX)) 3
3 8476-3 SCHLEIßPLATTE 3
4 2988 VERSCHLEISSPLATTE UND MODULDICHTUNG 6
5 XX-BJJ KOLBEN(SIEHE ANLEITUNG ZUR BESTELLTABELLE FÜR GRÖSSE (XX) UND TYP (YY)) 3
6 568-225 KOLBEN-O-RING 3
7 1286-32 KOLBENSTANGE(MIT ELASTISCHER STOPMUTTER) 3
8 API-4ESN ELASTISCHE STOPMUTTER DER KOLBENSTANGE 3
9 1286-1 SUB-STANGE 3
10 1286CWY STANGENKLEMMUNG(BESTEHEND AUS 10A, 10B, 10C) (NUR FÜR KLEMME 1286C VERWENDEN) 6
10A 1200H30 SCHLAUCH(1/2 Zoll x 30 Zoll mit Anschlüssen 1/2 Zoll Außengewinde x 3/8 Zoll Außengewinde) 3
10B 1200140 ROHR 3
10°C 4018-92 STANGENKLEMMBOLZEN(7/8 x 5-Zoll-Schraube der Güteklasse 8 mit Sicherungsmutter und Unterlegscheibe) 12
11 1200G86 PONY-RUTE 3
12   VENTIL 6
13   VENTILEINSATZ(FALLS ERFORDERLICH) 6
14   VENTILFEDER 6
15   VENTILSITZ 6
  SWTM1700 HYDRAULISCHES SITZABZIEHER-KIT KOMPLETT(DETAILS FINDEN SIE AUF DER WERKZEUGSEITE DES KATALOGS)
  4476-2A SOUTHWEST HP SCHNELLWECHSEL-VENTILABDECKUNGSBAUGRUPPE(BESTEHT AUS DEN PUNKTEN 16-23) 6
16 4476 GEWINDEFLANSCH 6
17 4597 SCHRAUBENVERSCHLUSS 6
18 4676-2A STECKER(KOMPLETT MIT VENTILFÜHRUNG, SCHRAUBEN UND BUCHSE) 6
19 P107 HP-VENTILDECKEL-STECKERDICHTUNG 6
20 4776R VENTILFÜHRUNG(KOMPLETT MIT BUCHSE #4700I) 6
21 4700I VENTILFÜHRUNGSBUCHSE 6
22 4016-98 VENTILFÜHRUNGSSCHRAUBE 12
23 4015-54 VENTILABDECKUNGSBOLZEN(MIT SW-TEILENR. HHN1500-6 1-1/2-6 Zoll SCHWERE SECHSKANTMUTTER) 72
24 4015-95 STROMENDBOLZEN(MIT SW-TEILENR. HHN1375-6 1-3/8"6 SCHWERE SECHSKANTMUTTER) 30
25 4017-65 Linerhalter-Fährenkopf-Kappenschraube 18
26 6476 Liner-Halterungsflansch 3
27 6576 Liner-Befestigungsmutter 3
28 4018-17 SAUGMODULBOLZEN(MIT SW-TEILENR. HHN1750-6 1-3/4"-6 SCHWERE SECHSKANTMUTTER) 18
29 4018-19 SAUGVERTEILER-KAPPESCHRAUBE(MIT SICHERUNGSSCHEIBE) 24
30 8576-50 SAUGVERTEILER(VORDERER ODER SEITLICHER EINLASS) 1
31 AJO419R SAUGVERTEILERDICHTUNG 3
32 8476-2S SAUGMODUL(NUR MIT Nieten besetzt) 3
33 8476-1D ENTLADUNGSMODUL(NUR MIT Nieten besetzt) 3
34 8488-5 Dübelstift 6
    DIE ARTIKELNUMMERN 35 BIS 46 WERDEN NICHT ABSICHTLICH DARGESTELLT
47 4018-18 SCHRAUBE DES ENTLADUNGSANSCHLUSSVERBINDERS(MIT SICHERUNGSSCHEIBE) 16
48 4018-39 ENTLADUNGS-ABSTANDSSTÜCK, FLANSCH, INNENSECHSKANTSCHRAUBE 16
49 8376-1 ENTLADEANSCHLUSS 2
50 8376-2 ENTLADUNGSADAPTER 2
51 8376-3 Stützring 4
52 8376-4 ENTLADUNGS-ABSTANDSFLANSCH 2
53 2976-3 AUSLASSDISTANZFLANSCHDICHTUNG 2
54 2976-1 ENTLADEANSCHLUSS / ADAPTERVERPACKUNG 2
55 2976-2 ENTLADEANSCHLUSS / ADAPTERVERPACKUNG 4
56 R44D RINGVERBINDUNGSDICHTUNG 2
57 4017-22 AUSLASS-ABSTANDSFLANSCHBOLZEN(MIT SW-TEILENR. HHN1500-6 1-1/2"-6 SCHWERE SECHSKANTMUTTER) 16



Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 5



NATIONAL 12-P-160 MIT TAPR-LOK-VENTILABDECKUNGEN, FLÜSSIGKEITSENDMODUL UND ZUBEHÖR
ARTIKEL # OEM-TEILENR. MISSIONSTEILNR. BESCHREIBUNG MENGE PRO PUMPE
    FEMNAT12PCA KOMPLETTE BAUGRUPPE DES FLÜSSIGKEITSENDMODULS (ENTHALTLICH ARTIKEL: 1, 2, 3-10, 29-35) 3
1 1292240 FEMNATDIS12P MODUL, FLÜSSIGKEITSENDAUSLASS MIT STIFTEN (INKLUSIVE ARTIKEL 1, 3–10) 3
1A 1292601 FEMNATDIS12PA MODUL, FLÜSSIGKEITSENDENTLADUNG MIT STIFTEN, MIT AUTOFRETTAGE (ENTHÄLT DIE ARTIKEL 1A, 3-10) 3
2 1292243 FEMNATSUC12P MODUL, FLÜSSIGKEITSENDSAUGUNG MIT STIFTEN (ENTHÄLT DIE ARTIKEL 2, 3-4) 3
2A 1292604 FEMNATSUC12PA MODUL, FLÜSSIGKEITSENDESAUGUNG MIT STIFTEN, MIT AUTOFRETTAGE (ENTHÄLT DIE ARTIKEL 2A, 3-4) 3
3 2408027 12P160TRS BOLZEN, GEWINDERING 72
4 6300240 12P160TRSN MUTTER, GEWINDERINGBOLZEN 72
5 2408029 12P160PFS STUD, POWER-RAHMEN 30
6 6300220 8P80TRSN MUTTER, POWER FRAME BOLZEN 30
7 2408028 12P160LCS BOLZEN, BUCHSE 18
8 6300180 12P160LCSN MUTTER, BUCHSENBOLZENBOLZEN 18
9 2408033 12P160DSUCS STIFT, AUSLASSMODUL ZUM SAUGMODUL 18
10 6300281 PEP55 MUTTER, AUSLASS-ZUSAUGMODUL-BOLZEN 18
11 2408015 12P160DMS BOLZEN, DISTANZFLANSCH 16
12 6300240 12P160TRSN MUTTER, DISTANZFLANSCHBOLZEN 16
13 6511416 PEP70 STIFT, DÜBEL 6
14 1292141 NATVGB BUCHSE,VENTILFÜHRUNG 6
15 1292140 12PVGBR HALTER, VENTILFÜHRUNGSBUCHSE 6
16 1540127 1540127 DICHTUNG, VENTILABDECKUNG – GUMMI (SIEHE DATENBLATT FÜR ALTERNATIVE MATERIALIEN) 6
17 1292174 NAT12PRETSEAL HALTER, VENTIL UND DICHTUNG 6
18 1292178 NAT12PAWS SCHRAUBE, EINSTELLKEIL 6
19 6300182 12P160AWSN MUTTER, KEILEINSTELLSCHRAUBE 6
20 1292171 12P160AWSW UNTERLEGSCHEIBE, KEILEINSTELLSCHRAUBE 6
21 G1292268 12P160LW MONTAGE, KEIL (INKLUSIVE ARTIKEL NR. 20 KEILFEDER) 6
22 1292181 12P160WS FRÜHLING, KEIL 6
23 1292176 NAT12PFLG RING, GEWINDE 6
24 1292172 NAT12PCAP KAPPE, VENTILABDECKUNG (GEWINDE) 6
25 2410031437 2410031437 DICHTUNG, ENTLADEANSCHLUSS UND ENTLADEADAPTER 4
26 1292253 NAT12PDSMA ADAPTER, ENTLADEANSCHLUSS 2
27 2410031433 2410031433 DICHTUNG, ENTLADEANSCHLUSS AN ENTLADEADAPTER 2
28 1292252 NAT12PDSMC ANSCHLUSS, ENTLADUNG 2
28A 1292717 1292717 STÜTZRING, ENTLADEANSCHLUSS 2
29 7006685 7006685 KAPPESCHRAUBE, ENTLADUNGS-ABSTANDSFLANSCH 16
30 700030711 700030711 KAPPESCHRAUBE, ENTLADUNGSANSCHLUSS 16





Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 1





MISSION „L“-MODUL FÜR NATIONAL 12-P-160 (NEUES STYLE) FLÜSSIGKEITSENDMODUL UND ZUBEHÖR

ARTIKEL # SW-TEILENR. MISSIONSTEILNR. BESCHREIBUNG MENGE PRO PUMPE
  8476-4A FEM12PASSYSWNS KOMPLETTE BAUGRUPPE DES FLÜSSIGKEITSENDMODULS (INKLUSIVE ARTIKEL 1–22) 3
1 8476-6S FEM12PSUCSWNS Modul, mit Saugnäpfen (enthält die Teile 1, 7–8) 3
2 8476-5D FEM12PDISSWNS MODUL, ENTLADUNGSNOTEN (ENTHÄLT ARTIKEL 2–9) 3
3 4018-17 12PDSUCSSW STIFT, AUSLASS ZUM SAUGMODUL 18
4   6300281 MUTTER, AUSLASS ZUM SAUGSTUTZEN 18
5 4015-95 2408029 BOLZEN, ANTRIEBSENDE 30
6   6300220 MUTTER, STROMENDBOLZEN 30
7 4015-54 12PTRSSW BOLZEN, GEWINDERING 72
8   6300240 MUTTER, GEWINDERINGBOLZEN 72
9 /8488-5 6511416 STIFT, DÜBEL 6
10 4017-65 PEP75 KUPPLUNGSSCHRAUBE, HALTERUNGSFLANSCH 18
11 /8476-3 PP6021260SW PLATTE, Liner-Verschleiß 3
12 2988 1290344 DICHTUNG, VERSCHLEISSPLATTE UND MODUL – GUMMI (SIEHE DATENBLATT FÜR ALTMATLS) 6
13 6476 12PLASW FLANSCH, LINER-HALTER (LINER-BUCHSE) 3
14 6576 12PLANSW MUTTER, HALTERUNG 3
15 4676-6A 12PVCASSYSWNS Baugruppe, Ventildeckelstopfen (enthält die Teile 15, 16, 20–22) 6
15a   12PVCSWNS STECKER, VENTILABDECKUNG 6
16 4476 12PFLGSW RING, GEWINDE (GEWINDEFLANSCH) 6
17 4597 12PCAPSW KAPPE, GEWINDE (SCHRAUBVERSCHRAUBUNG) 6
18 P-119 7207119 DICHTUNG, VENTILABDECKUNGSSTECKER – GUMMI (SIEHE DATENBLATT FÜR ALTERNATIVE MATERIALIEN) 6
19 4776R 12PVGASWNS BAUGRUPPE, VENTILFÜHRUNG (ENTHÄLT ARTIKEL 20 & 21) 6
20 4700-I PZ789VGI* BUCHSE, VENTILFÜHRUNG 6
21 4016-98 50C125KFCYB SCHRAUBE, VENTILFÜHRUNG 12
22 4018-19 700048511 KAPPENSCHRAUBE, SAUGVERTEILER 24
23 AJO-419R 1540851 DICHTUNG, SAUGVERTEILER 3
24 /8376-2 NAT12PDSMA ADAPTER, ENTLADUNG 2
25 /2976-2 2410031437 DICHTUNG, ENTLADEADAPTER UND ENTLADEANSCHLUSS 4
26 /8376-1 NAT12PDSMC ANSCHLUSS, ENTLADUNG 2
27 /2976-1 2410031433 DICHTUNG, ENTLADEANSCHLUSS AN ENTLADEADAPTER 2
28 4018-18 700030711 KOPFSCHRAUBE, ENTLADUNGSANSCHLUSS (MIT SICHERUNGSSCHEIBE) 16
29 /8376-3 1292175 RING, BACKUP (ENTLADANSCHLUSS) 4
30 4018-39 7006685 KAPPENSCHRAUBE, DISTANZFLANSCH 16





Southwest 12P160 7500PSI Schlammpumpen-Fluidendmodul, MISSION "L" NEUES MODUL FÜR NATIONAL 12-P-160 SCHLAMMPUMPE 7



MISSION „L“ FÜR NATIONAL 12-P-160 (7500 PSI ARBEITSDRUCK) FLÜSSIGKEITSENDMODUL UND ZUBEHÖR
ARTIKEL # OEM-TEILENR. MISSIONSTEILNR. MENGE PRO PUMPE
  80704032 KOMPLETT, FLÜSSIGKEITSENDE KOMPLETT (INKLUSIVE ARTIKEL 1-27) GENUG FÜR 1 PUMPE 1
  80704035 KOMPLETT, FLÜSSIGKEITSENDE KOMPLETT MIT BLAK-JAK LINER-RÜCKHALTESYSTEM 1
  80704038 KOMPLETT, FLÜSSIGKEITSENDE KOMPLETT MIT ROUGHNECK-VENTILEN L/BUCHSE UND MUTTER (#'S 19, 20) 1
1 /80704000 MODUL, ENTLADUNGSNOTEN (ENTHÄLT ARTIKEL 1, 3–10) 3
2 80704001 Modul, mit Saugnäpfen versehen (enthält die Teile 2, 7–8) 3
3 80704002 STIFT, AUSLASS ZUM SAUGMODUL 24
4 75510126 MUTTER, SCHWERER SECHSKANT 24
5 80704003 GEWINDERING 6
6 80704004 GEWINDEKAPPE 6
7 /80704005 VENTILABDECKUNG 6
8 80704006 AUSLASSVERTEILER (7500 PSI ARBEITSDRUCK) 1
9 80702011 BOLZEN, AUSLASSVERTEILER 12
10 0-7601-0630-24 MUTTER, STIFT AUSLADVERTEILER 12
11 12PVGASW FÜHRUNG, VENTIL 6
12 PZ789VGI* BUCHSE, VENTILFÜHRUNG 6
13 7007303 SCHRAUBE, VENTILFÜHRUNG 12
13 PZ789VGI* BUCHSE, VENTILFÜHRUNG 6
14 PEP75 KUPPLUNGSSCHRAUBE, HALTERUNG 18
15 2408029
16 6300220 MUTTER, POWER FRAME BOLZEN 30
17 PEP70 Dübelstift 6
18 80700014 BOLZEN, GEWINDERING 72
19 6300240 MUTTER, GEWINDERINGBOLZEN 72
20   SAUGVERTEILER 1
21 1290344 DICHTUNG, DISCH ZU SUC & WEARPLATE – GUMMI (SIEHE DATENBLATT FÜR ALTERMATTEN) 6
22 7207119 DICHTUNG, VENTILABDECKUNG – GUMMI (SIEHE DATENBLATT FÜR ALTERNATIVE MATERIALIEN) 6
23 99609235 DICHTUNG, AUSLASSVERTEILER 3
24 1540851 DICHTUNG, SAUGVERTEILER 3
25 700048511 KAPPENSCHRAUBE, SAUGVERTEILER 3
26 PP6021260SW PLATTE, VERSCHLEIß 3
27 12PLASW HALTER, LINER-FLANSCH 3
28 12PLANSW MUTTER, HALTERUNG 3
