Luogo di origine Cina
Marca TSC, NATIONAL, OILWELL, GARDNER DNEVER, DRILLMEC
Certificazione API
Numero di modello POMPA FANGO 14P220, NAZIONALE
Quantità di ordine minimo 1 pezzo
Prezzo 1 to 500 usd
Imballaggi particolari Adatto alla spedizione via mare e via aerea
Tempi di consegna ALCUNI IN MAGAZZINO
Capacità di alimentazione 200 set al mese
Dettagli
Utilizzo Olio, acqua, impianto di perforazione di trapano Energia Elettrico, idraulico, diesel
Pressione Pompa sommergibile per liquami draganti sabbia con pompa di fango ad alta pressione, bassa pressione Applicazione Estrazione mineraria, olio, prodotto chimico
Struttura Pompa a pistone carburante Diesel
Standard o non standard Standard Teoria Pompa centrifuga, pompa a membrana
Tipo Pompa di fango Peso 100-3700 kg,760 kg
Colore Blu, rosso ecc, verde, giallo, verde o per progettazione del cliente Materiale Pompa aspirante del fango acciaio inossidabile/del ghisa, lega di Chrome
Garanzia 12 mesi Nome del prodotto Pompa di fango
OEM può essere accettare, applicabile Condizione Nuovo
Lasciate un messaggio
Descrizione di prodotto

TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 0

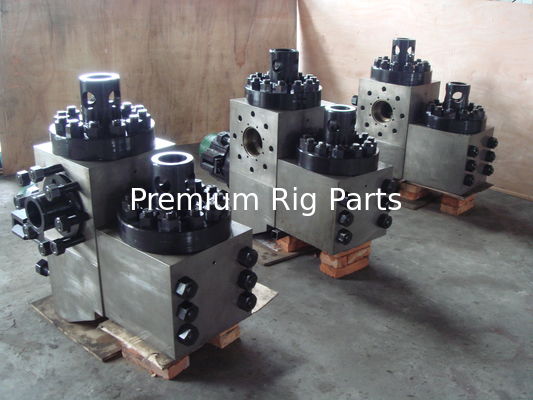

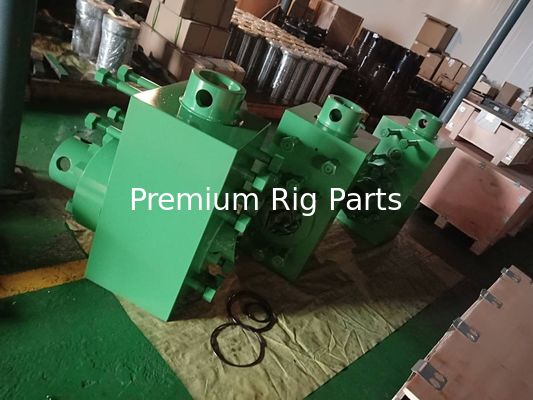

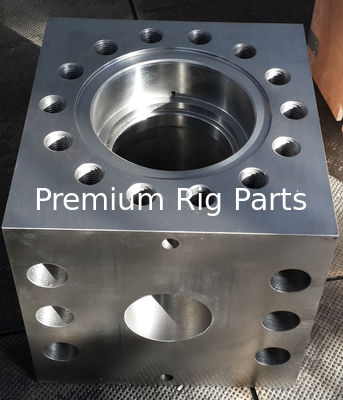

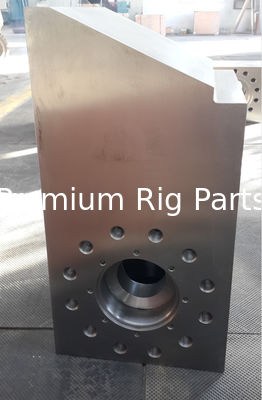

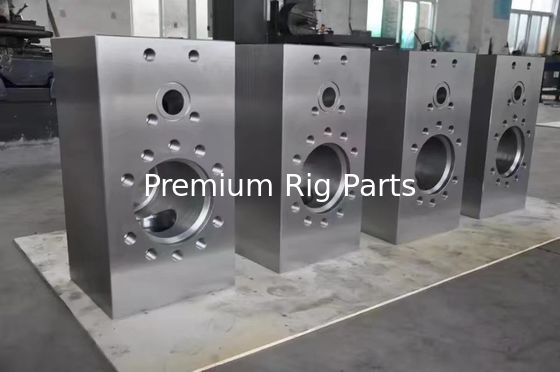

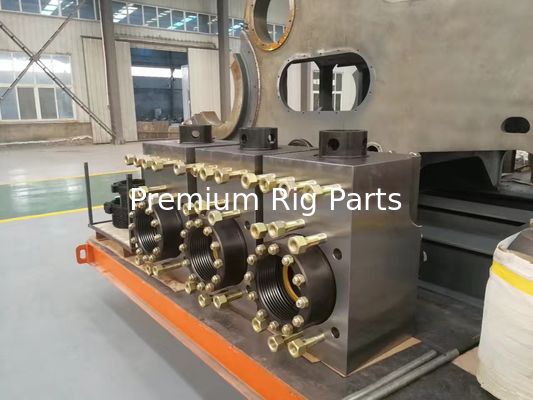

TSC Modulo terminale fluido delle pompe per fango:



Modelli di pompe per fango Modulo con Stud Modelli di pompe per fango Modulo con Stud



Continental Emsco F-800 / 1000 6999-0086-02 Scarico nazionale 12-P-160 1292240
Continental Emsco FB-1300 / 1600 6316-0357-00 Assorbimento nazionale 12-P-160 1292243
Gardner Denver TEE 200PJH029B Scarico nazionale 14-P-220 1295601
Gardner Denver PAH 200PJH029B Aspirazione nazionale 14-P-220 1295604
Gardner Denver PZ-7/8/9 205PZL029D Modulo WF400 TSC-SP-WF400-01
Gardner Denver PZ-10/11 202PZL029B Modulo WF700 TSC-SP-WF700-01
Ideco T-800 / 1000 551-458 Modulo WF1300B TSC-SP-WF1300-01
Ideco T-1000 / 1300 551-122-01 Modulo WF1300C TSC-SP-WF1300-02
Oilwell A-850-PT / A-1100-PT 10300181 Modulo WF1300BH TSC-SP-WF1300-03
Oilwell A-1400-PT / A-1700-PT 10300181 Modulo WF1600A TSC-SP-WF700-01
Discarico nazionale 8-P-80 1291280 Modulo WF1600B TSC-SP-WF1600-01
Aspirazione nazionale 8-P-80 1290338 Modulo WF1600BH TSC-SP-WF1600-02
Discarico nazionale 9-P-100 1293240 Modulo WF1600L TSC-SP-WF1600-03
Suczione nazionale 9-P-100 1290338 Modulo WF1600LH TSC-SP-WF1600-05
Scarico nazionale 10-P-130 1290335 Modulo WF1600S TSC-SP-WF1600-06
Suczione nazionale 10-P-130 1290338 Modulo WF2000 TSC-SP-WF2000-01
    Modulo WF2200 TSC-SP-WF2200-01





TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 1

I rivestimenti della pompa di fango TSC sono progettati e fabbricati per soddisfare o superare le specifiche dell'attrezzatura originale e gli standard API per quasi tutti i tipi di pompe di fango in uso oggi.

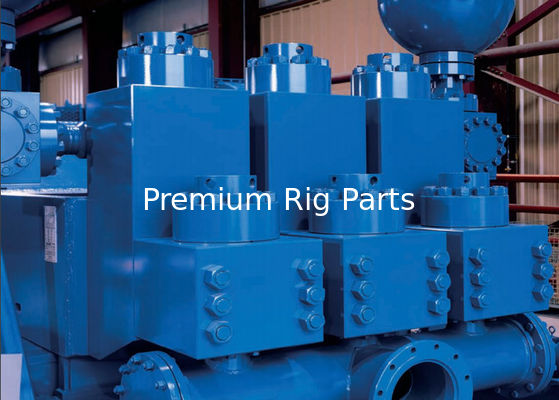

Le pompe per fango della serie TSC Workforce (WF) sono sviluppate per offrire prestazioni superiori per una varietà di operazioni di perforazione e ambienti di lavoro.



WF1300 pompa triplex,WF1300BH,WF1300,WF-1300C,WF1600A,WF1600B,WF1600BH,WF1600CH,WF1600L,WF1600LH,WF2000,WF2200.WF400,WF700.



www.t-s-c.com







TSC PARTE # Descrizione Peso
TS-1293240 MODULO, SCOCCIO DELL'ULTIMO FLUIDO STUDIATO (INCLUDE I PUNTI 1,3-6, 9-11, 30 e 31) 1365
TS-1290338 Modulo, aspirazione e fine del liquido studiato (INCLUDE i punti 2,3,4 680
TS-2408019 Stud, anello a filo 3.12
TS-6300220 Noce, anello a filo STUD 0.74
TS-2408030 STUD, POWER FRAME 1.75
TS-6300200 NUT, POWER FRAME STUD 0.5
TS-2402560 STUD,TOP TAPER LOCK (per anello cieco e flange di collo di saldatura) 1.75
TS-6300200 NUT, STUD (anello cieco e flange di collo saldate) 0.5
TS-2408034 STUD, MODULO di scarica al MODULO di aspirazione 9.5
TS-6300241 NUT, scarico nel modulo di aspirazione STUD 0.94
TS-6511416 Pin, Dowell. 0.5
TS-1292141 BUSHING, VALVE GUIDE 1
TS-1292140 RITENER, VALVE GUIDE BUSHING (Ritengo, guida delle valvole) 1
TS-1540126 GASKET, COVER VALVE 0.2
TS-1290174 RETENER, SEAL 38
TS-1290178 VIAGLIO, SEGLIO DI REGOLAMENTO 3
TS-G-1290376 L'assemblaggio, WIDGE (INCLUDE l'articolo #18 SPRING WIDGE) 7
TS-1290181 SPRING, WEDGE 1
TS-1290308 Anello, a filo 77
TS-1290307 Cappuccio, copertura della valvola (a filo) 70
TS-1290315 VIAGGIO DELLA LAVATURA, VIAGGIO DELLA VIAGGIA DELLA VIAGGIA 0.15
TS-6300160 per il controllo della velocità di rotazione 0.5
TS-2410031427 Sigillo, connettore di scarica e adattatore di scarica 0.05
TS-1290343 Adaptatore, connettore di scarica 5
TS-2410031348 SEAL, CONNECTORE di scarica per l'adattatore di scarica 0.05
TS-1290342 CONNETTORE, scarica 16.75
TS-700030511 CONNETTORE di scarico e di scarico (INCLUSO IL LAVATORE) 0.05
TS-1290357 Piatto, indossare 10
TS-1293165 BUSHING, LINER ((SIEME a 8P-80 e 10P-130) 110
TS-2408018 STUD, LINER BUSHING 1.2
TS-6300160 Nocciola, STUD LINER BUSHING 0.5
TS-1293166 L'assemblaggio, CLAMP LINER (INCLUDE i punti 32,33,34,35,36,37) 150
TS-7000448-11 Capscrew, liner clamp 0.05
TS-6309120 NUT, LINER CAPPSCREW 0.12
TS-1290169 PIN, connettore 0.15
TS-1290168 CONNECTORE, CLAMP LINER 0.2
TS-6571420 PIN, SPRING 1
TS-1290344 SEAL, MODULO e WEARPLATE 0.2
TS-1590051 SEAL, MANIFOLD di aspirazione 0.2



TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 2

NACIONALE 10-P-130
Modulo e accessori per i fluidi
Articolo # TSC PARTE # Descrizione Peso
01 TS-1290335 Modulo, scarico finale di liquidi studiati (CONTENUO I PUNTI 1,3-6, 9-11, 30, 31). 1430
02 TS-1290338 Modulo, aspirazione e fine del liquido studiato (INCLUDE i punti 2,3,4 680
03 TS-2408019 Stud, anello a filo 3.12
04 TS-6300220 Noce, anello a filo STUD 0.73
05 TS-2408020 STUD, POWER FRAME 1.5
06 TS-6300240 NUT, POWER FRAME STUD 0.5
07 TS-2402560 STUD,TOP TAPER LOCK (per anello cieco e flange di collo di saldatura) 1.75
08 TS-6300220 NUT, STUD (anello cieco e flange di collo saldate) 0.73
09 TS-2408034 STUD, MODULO di scarica al MODULO di aspirazione 9.5
10 TS-6300241 NUT, scarico nel modulo di aspirazione STUD 0.94
11 TS-6511416 Pin, Dowell. 0.5
12 TS-1292141 BUSHING, VALVE GUIDE 1
13 TS-1292140 RITENER, VALVE GUIDE BUSHING (Ritengo, guida delle valvole) 1
14 TS-1540126 GASKET, COVER VALVE 0.2
15 TS-1290174 RETENER, SEAL 38
16 TS-1290178 VIAGLIO, SEGLIO DI REGOLAMENTO 3
17 TS-G1290376 L'assemblaggio, WIDGE (INCLUDE l'articolo #18 SPRING WIDGE) 7
18 TS-1290181 SPRING, WEDGE 1
19 TS-1290308 Anello, a filo 77
20 TS-1290307 Cappuccio, copertura della valvola (a filo) 57
21 TS-1290315 VIAGGIO DELLA LAVATURA, VIAGGIO DELLA VIAGGIA DELLA VIAGGIA 0.5
22 TS-6300160 per il controllo della velocità di rotazione 0.5
23 TS-1290343 Adaptatore, connettore di scarica 5
24 TS-2410031427 SEAL, CONNECTORE di scarica per l'adattatore di scarica 0.5
25 TS-1290342 CONNETTORE, scarica 16.75
26 TS-2410031348 SEAL, CONNECTORE di aspirazione all'adattatore di scarica 0.5
27 TS-700030511 CONNETTORE di scarico e di scarico (INCLUSO IL LAVATORE) 0.5
28 TS-1290357 Piatto, indossare 10
29 TS-1290165 BUSHING, LINER 110
30 TS-2408018 STUD, LINER BUSHING 1.2
31 TS-6300160 Nocciola, STUD LINER BUSHING 0.5
32 TS-1290166 L'assemblaggio, CLAMP LINER (INCLUDE i punti 32,33,34,35,36,37) 150
33 TS-700044811 Capscrew, liner clamp 0.5
34 TS-6309120 NUT, LINER CAPPSCREW 0.12
35 TS-1290169 PIN, connettore 0.15
36 TS-1290168 CONNECTORE, CLAMP LINER 1
37 TS-6571420 PIN, SPRING 1
38 TS-1290344 SEAL, MODULO e WEARPLATE 0.5
39 TS-1590051 SEAL, MANIFOLD di aspirazione 0.5



TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 3



TSC PARTE # Descrizione Peso
TS-205PZL029D Modulo di fine fluido studiato (INCLUDE 1-9)
TS-79L188 STUD, FRAME & LINER CLAMP
TS-50B36 Noce (per sopra)
TS-79L73 STUD, FRAME
TS-50AQ30 Noce (per sopra)
TS-79AL6 STUD, VALVE COVER
TS-50B34 Noce (per sopra)
TS-202PZL110 STUD, MANIFOLD di scarico
TS-50B34 Noce (per sopra)
TS-2011861 Anello, copertura della valvola GASKET EXPANDER
TS-2011862 ((G-749) GASKET, COVER VALVE
TS-2007674 L'indicazione del tipo di prodotto deve essere indicata nella tabella di riferimento.
TS-2011860 Copertura, Valvola
TS-2011699 Confezione di apparecchiature per il trattamento di rifiuti
TS-2011857 Cappotto, chiusura del coperchio della valvola
TS-2011701 Piatto, RETENER
TS-2011700 Guida, aspirazione della valvola
TS-95W2 Lavatrice, chiusura 1/2" 316SS
TS-655EE06S Vettura 1/2"x1 3/4" 316SS HX HD C/S
TS-25AL35 GASKET, MANIFOLD di scarica
TS-25G41 GASKET, MANIFOLD di aspirazione
TS-1PV14 CLAMP, LINER
TS-2011706 ASSY., Guida della valvola inferiore (INCLUDE 12, 16 -19)



TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 4



Tutte le nostre parti fluide sono prodotte secondo gli standard di qualità API 7K.

Sono disponibili pezzi di ricambio per questi modelli di pompe popolari:

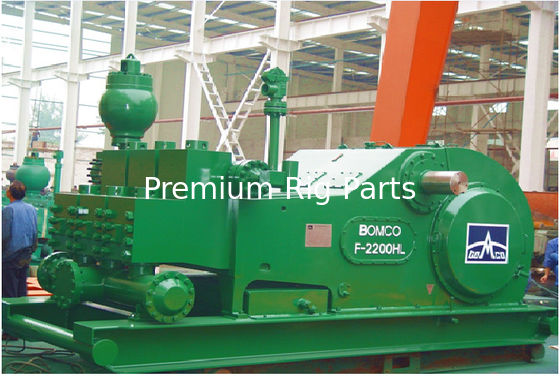

Pompe per fango BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,

LS Pompe di fango nazionali: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600


Pompe per fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,


Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,


Gardner Denver Pompe per fango: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,

OilwellPompe per fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT



Pompa di fango Wirth: TPK1000, TPK1600, TPK 2000, TPK2200



RussoLodoPompe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32



Weatherford/Ellis Williams: E-447, E-2200



DrillmecPompa di fango: 9T1000, 12T1600, 7TS600, 7TS500, 9T800



RomaniaPompa di fango: 3PN-1000, 3PN-1600, 3PN-2000



E altri pezzi di ricambio per WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.



TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 5



1"Plunge size 3.38" - "4.00" Valve part no. P107185 Seat part no.
Inserire la parte n. P107186 Primavera
2"Plunger size 4.50 Valve part no. P107181 Seat part no. P107180
Inserire la parte n. P107182 Primavera
3"Plugno di misura 5.00 - 6.00" Valvola numero di parte P107188 Sedile numero di parte P107187
Inserire il numero di parte P107189 Spring4P102382
SPM2000
1"Plugno di dimensione 3,75" Plugno numero 3P103887
2"Plugno di dimensione 4.00" Plugno numero 3P100339
3"Plugno di dimensione 4,50" Plugno numero 3P100654
4"Plunge size" 5.00 "Plunge part no. 3P100233
5"Plugno di dimensione" 5.50
6"Plunge size" 5,75 "Plunge part no. 3P107061
7"Plunge size 6.00" "Plunge part no. 3P107062"
SPM
TWS 250 Plunger Dimensioni 1,75"-3" 3,25"-4"
TWS 400 Plunger Dimensione 2.50 "-3" 3.50 "-4.50 ′′
TWS 500LW-600 Plunger Dimensioni 2.75 " 3 "-4.75 "
TWS 600S Plunger Dimensione 2.50 "-3" 3.50 "-4.50 "
TWS 900 Plunger Dimensione 3,50"-4"
TWS 1250LW Plunger dimensione 4"
OPI880 Plunger Dimensione 3.75" 4.00 4.5 5.0: ¢ 5,50 ¢ 5,75 ¢ 6,0 ¢
TWS1000LW,TWS1300
Plunger dimensione 3.75" 4.00 4.5 5.0¥ 5,50 ¥ 5,75 ¥ 6,0 ¥ 6,5 ¥ 6,75 ¥
TWS1600 Plunger Dimensione 3,5 ¢ 3,75 ¢ 4,0 ¢ 4,50 ¢ 5,0 ¢ 5,5 ¢ 5,75 ¢ 6,0 ¢
TWS1800 Plunger Dimensione 3,5 ¢ 3,75 ¢ 4,0 ¢ 4,5 ¢ 5,0 ¢ 5,50 ¢ 5,75 ¢ 6,0 ¢
TWS2250 Plunger Dimensione 3.75 4.0 4.5 5.0 5.0 5.50 5.75 6.0 6.5
QWS 2000 Plunger Dimensione 3.75 4.0 4.5 5.0 5.50 5.75 6.0 6.5
QWS 2500 Plunger Dimensione 3.75 4.0 4.5 5.0 5.50 5.75 6.0 6.5
5.50 5,75 6,0
TWS2250 Plunger Dimensione 3.75 4.0 4.5 5.0 5.0 5.50 5.75 6.0 6.5
QWS 2000 Plunger Dimensione 3.75 4.0 4.5 5.0 5.50 5.75 6.0 6.5
QWS 2500 Plunger Dimensione 3.75 4.0 4.5 5.0 5.50 5.75 6.0 6.5

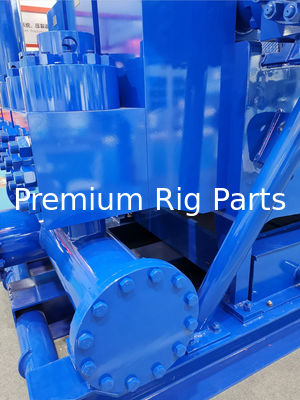

TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 6



Brewster ® Pompe per fango B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® Pompe per fango F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® Pompa di fango 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® Pompe per fango
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® Pompe per fango MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® Pompe per fango MM-550F • MM-700 • MM-700F • T-500
Ideco ® Pompe per fango T-500 • T-800 • T-1000 • T-1300 • T-1600
Pompe per fango della serie National ® J J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
Pompine di fango nazionali K-280 • K-380 • K-500 • K-500A • K-700A
Pompe per fango della serie P 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® Pompe per fango A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® Pompe per fango A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® Pompe a fusione C-323 a B-558 • SA-640-50 a SB-644-B
OPI ® Pompe per fango 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® Pompe per fango 1036 • 6070 • 7024 • 7036
Moduli di fine fluido
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Amortizzatore di pulsazione
Ammorbiditore a pulsazione di tipo "K" Hydril
Ricambi popolari per pompe per fango

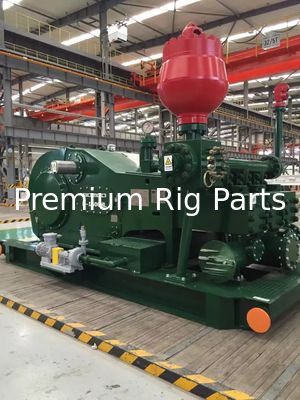

TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 7



Sottoinsieme della bacchetta
L-2 Spacer
  Loc. Quota Parte n.
Ritenitore, bastone HT-400.TMDue pezzi di naso, L-Spacer 1 3 316.21066.
O-Ring, 90 Duro, 1 7/8 × 1 5/8 × 1/8,568-223 2 3 8.34020.
String di legame, String di spinta, L-Spacer, HT-400.TM 3 3 316.25166.
Push Rod, due pezzi, L-Spacer, HT-400TM 4 3 316.21065.
Ritenere, alloggiamento di sigillo a punta, spazzatore L-2, HT-400TM 5 3 316.10012.
Alloggiamento, sigillo a punta, galleggiante, L-2 Spacer, HT-400TM 6 3 316.10013.
O-Ring, 70 Duro, 5 11/16 × 5 1/2 × 3/32,568-161 7 3 70.33739.
Sigillo, bastone di spinta, L-Spacer, HT-400.TM 8 6 316.10014.

Sottoinsieme della valvola di scarico
      Dimensione dello stantuffo
  Loc. Quota 3-3/8 pollici 4 pollici 4-1/2 pollici 5 pollici 6 pollici
Ritenere, copertura, HT-400TM 1 3 316.2102. 316.2202. 316.2202. 316.2502. 316.2502.
Copertura, scarico, doppia valvola guidata, HT-400TM 2 6 316.2107. 316.23091. 316.23091. 316.24044 316.24044
Guarnizione, valvola di scarico e copertura della testa del cilindro, HT-400TM 3 3 316.21052. 316.22052. 316.22052. 316.25052 316.25052
Anello, spaziatore, valvola di scarico e copertura della testa del cilindro, HT-400TM 4 6 316.21051. 316.22051. 316.22051. 316.25051. 316.25051.
Liner, busto a due pezzi, valvola guida, HT-400, ottone 5 6 316.22005. 316.22005. 316.22005. 316.22007. 316.22007.
Inserto, busco a due pezzi, guida della valvola, speciale, HT-400 6 6 316.22004. 316.22004. 316.22004. 316.22006 316.22006
Primavera, Valvola, HT-400TM, 36 lb/in 7 6 316.2108. 316.2108. 316.2308. 316.27259 316.27259
Valvola, HT-400, Frac 8 6 316.21007. 316.21007. 316.22048. 316.24027 316.24027
Inserto, Valvola, HT-400TM, Uretano, Acido/Frac Servizio ((Giallo) 9 6 316.21048. 316.21048. 316.22046. 316.24026 316.24026
Inserto, Valvola, HT-400TM, Uretano, Servizio Standard ((Brown) 9 6 316.21006. 316.21006. 316.22049. 316.24037 316.24037
Valvola del sedile, HT-400TM, coniche 10 6 316.21008. 316.21008. 316.210047. 316.24024 316.24024
Anello O, 90 Duro 11 6 8.34037. 8.34037. 8.34041. 8.34045 8.34045
Ritenere, guida di buccia, HT400 12 6 316.21096 316.21096 316.23953 316.24043 316.24043

Sottoinsieme della valvola di aspirazione
      Dimensione dello stantuffo
  Loc. Quota 3-3/8 pollici 4 pollici 4-1/2 pollici 5 pollici 6 pollici
Ritenere, arresto e molla, HT-400TMMach, cast. 1 3 316.22977. 316.22977. 316.23034 316.25840. 316.25840.
Avvio, aspirazione e arresto, HT-400TM 2 6 316.25233. 316.25233. 316.25233 316.25233. 316.25233.
Primavera, chiusura, HT-400 3 3 316.2125. 316.2125. 316.22252. 316.22253. 316.22253.
Liner, busto a due pezzi, guida della valvola, HT-400TM, ottone 4 6 316.22005. 316.22005. 316.22005. 316.22007. 316.22007.
Inserta, busco a due pezzi, guida valvola, speciale, HT-400.TM 5 6 316.22004. 316.22004. 316.22004. 316.22006. 316.22006.
Primavera, Valvola, HT-400TM, 36 lb/in 7 6 316.2108. 316.2108. 316.2308. 316.27259 316.27259
Valvola, HT-400, Frac 8 6 316.21007. 316.21007. 316.22048. 316.24027 316.24027
Inserto, Valvola, HT-400TM, Uretano, Acido/Frac Servizio ((Giallo) 9 6 316.21048. 316.21048. 316.22046. 316.24026 316.24026
Inserto, Valvola, HT-400TM, Uretano, Servizio Standard ((Brown) 9 6 316.21006. 316.21006. 316.22049. 316.24037 316.24037
Valvola del sedile, HT-400TM, coniche 10 6 316.21008. 316.21008. 316.210047. 316.24024 316.24024
Anello O, 90 Duro 11 6 8.34037. 8.34037. 8.34041. 8.34045 8.34045
Ritenere, guida di buccia, HT400 12 6 316.21096 316.21096 316.23953 316.24043 316.24043


Sottoinsieme della copertura della testa del collettore/cilindro
      Dimensione dello stantuffo
  Loc. Quota 3-3/8 pollici 4 pollici 4-1/2 pollici 5 pollici 6 pollici
Ritenere, copertura HT-400TM 1 6 316.2102. 316.2102. 316.2202. 316.2502. 316.2506.
Copertura, testa cilindrica, HT-400TM 2 3 316.2107. 316.2107. 316.2207. 316.2407. 316.2507.
Guarnizione, valvola di scarico 4 e copertura della testa del cilindro 3 6 316.21052. 316.21052. 316.22052. 316.25052. 316.25074.
Anello, spazzatore, valvola di scarico e copertura della testa del cilindro 4 6 316.21051. 316.21051. 316.22051. 316.25051. 316.25073.
Naso, pompaggio, HT-400TM 5 3 316.2131. 316.2231. 316.2331. 316.2331. 316.2331.
Sigillo, assemblaggio del naso dello spinta, HT-400TM 6 3 316.2130. 316.2230. 316.2330. 316.2330. 316.2330.
Plunger, superficie dura, L-Spacer, HT-400TM 7 3 316.21026. 316.22294. 316.23085. 316.24296. 316.25162.
Legare la canna, i pompieri, HT-400.TM 8 3 316.21028. 316.21028. 316.21028. 316.25165. 316.25165.
Adaptatore, Pushrod, HT-400TM" Due pezzi di naso " 9 3 316.21059. 316.22302. 316.23089. 316.24336. 316.25172.


Sottoinsieme della sezione di scarico della parte terminale del fluido/flange
      Dimensione dello stantuffo
  Loc. Quota 3-3/8 pollici 4 pollici 4-1/2 pollici
Flange, scarico, HT-400TM,BLANCO 1 1   316.22980. 316.22980.
Flange, scarico, HT-400TM, curva, mano destra 1a 1 316.21676. 316.23019. 316.23019.
Flange, scarico, HT-400TM, curva, mano sinistra 1b 1 316.21677. 316.23017. 316.23017.
Sigillo, passaggio di scarico, HT-400.TM 2 6 315.27117. 316.2547. 316.2547.
Noce, 1-14NF, Sfregamento interno, 1,03 TL 3 4 316.11621. 316.11621. 316.11621.
Stud, HT-400TMFlanco di scarico da estremità fluida a spessa 4 4 316.23013.   316.23013.
Bolt, Tie, 1.375-12 UNF × 32.4 pollici, in alto, fine fluido, HT-400TM, TC 5 1 316.27488. 316.27488. 316.27488.
Nocciolo, bullone, HT-400.TM, TC 6 2 316.25501. 316.25501. 316.25501.
Lavatrice, indurita,2.31 O.D. ×1.43 ID, per Top Tie Boldt, 7 2 316.22493. 316.22493. 316.22493.
Distanza, interno, sigillo di scarico, HT-400.TM 8 2 316.2145. 316.2545. 316.2545.
Sezione terminale del fluido, HT-400TMPUMPA, senza maniche 9 3 316.21951. 316.22982. 316.23951.
Noce, Elastico, Stop, 3/4 pollici, 16 NF 10 2 70.32760.   70.32760.

Sottoinsieme di imballaggio
      Dimensione dello stantuffo
  Loc. Quota 3-3/8 pollici 4 pollici 4-1/2 pollici 5 pollici 6 pollici
Adattatore, intestazione 1 3 316.21503 316.22503 316.23503 316.24503 316.27503
Capo anello 2 3 316.21501 316.22501 316.23501 316.24501 316.27501
Packign Set, 4 pollici x 5 pollici x 1/2 pollici, 3 anelli, duro, Acid Service 3 1 316.21525 316.22525 316.23525 316.24525 316.27525
Anello, supporto, imballaggio, 4 x 5 pollici. 4 3 316.21393 316.22393 316.23393 316.24393 316.27393
Portatore, sigillo e imballaggio, 4 in 5 3 316.21396 316.22396 316.23396 316.24396 316.27396
Sigillo, lubrificante, imballaggio, WQ, 4 pollici x 4-1/2 pollici x 9/16 pollici 6 3 316.21395 316.22395 316.23395 316.24395 316.27395
O-Ring, 90D, 5 pollici x 4 3/4 pollici x 1/8 pollici 7 3 8.34040 8.34045 8.34049 8.34053 8.34058

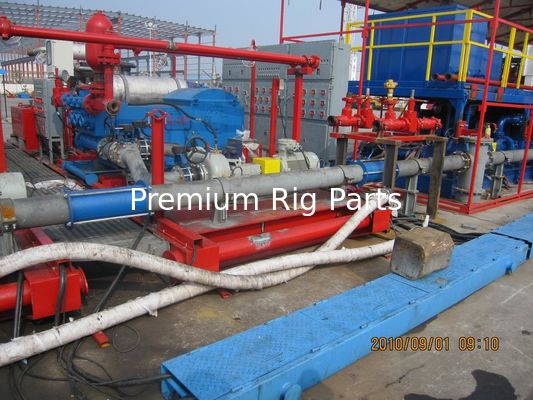

TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 8



CONTINENTAL EMSCO FC-2200 MODULO ECCESSORI di fine fluido
Articolo # PARTE # Descrizione QTY per pompa
- 0-6323-0100-20 ASSY, FUOID END COMPLETE (COMPLETO MANIFOLD di scarica) 1
1 0-6323-0108-00 MODULO, STUDIO DELLA SCARGATURA 3
2 0-6323-0109-00 MODULO, STUDIO di aspirazione 3
3 0-6323-0087-90 Fabbricazione a partire da prodotti della voce 8528 6
4 0-6323-0086-90 Anello, a filo 6
5 0-6323-0083-00 Copertura, VALVE POT 6
6 0-6323-0103-00 Guida W/ BUSHING, VALVE 6
7 0-6323-0126-00 Manifattore, valvola 6
8 0-6323-0107-20 Copertina, fine del rivestimento 3
9 0-6323-0129-00 DISC, BAFFLE 3
10 0-6323-0085-00 MANIFOLDO, ASSUNZIONE 1
11 0-6316-0105-95 Flange, aspirazione 1
12 0-6317-0074-95 Flanco, cieco 1
13 0-6323-0084-10 Manifold di scarico, 7500 PSI 1
14 0-6323-0097-90 TAPPELLA di utilizzo 3
15 0-6323-0096-00 Anello, filo di rivestimento 3
16 0-6323-0099-00 Bloccaggio della linea 3
17 0-6323-0093-00 RETAINER, Valve Guide 6
18 0-6323-0128-00 SEAL, SUCTION TO DISCHAGE MODULE (Module di aspirazione al discarico) 3
19 0-6323-0127-00 Sigillazione, piastra di usura e rivestimento - gomma (vedere foglio dati per i materiali alternativi) 6
20 0-7602-1600-47 O-RING (anello di blocco del rivestimento) 3
21 7817600456 O-RING (MANIFOLD di aspirazione) 3
22 0-7602-1600-61 O-RING (Manifold di aspirazione a F.E.) 3
23 0-7602-1600-30 O-RING (Manifold di scarico a F.E.) 3
24 0-7501-0051-00 Velocità: 24
25 7822095 WIRE, SEGURTA' SST 72
26 0-6323-0101-00 RING, LINER LOCK 3
27 7000534 Velo, flangia di aspirazione HEX HD 36
28 0-7601-0630-20 NUT, HEX 1" - 8 36
29 0-6323-0125-00 SEAL, VALVE POT COVER 6
30 0-7601-0333-30 Velocità, manopola di aspirazione a F.E. 18











CONTINENTAL EMSCO FC-1600 7500 PSI MODULO ECCESSORI DELL'ESTIMALE DEL FLUIDO

Articolo # PARTE # Descrizione QTY per pompa
- 0-6316-0452-10 ASSY, FUNZIONALITA' DEL FLUIDO (INCLUDE I MANIFOLDI) 1
1 0-6316-0610-01 MODULO, STUDIO DELLA SCARGATURA 3
2 0-6316-0611-00 MODULO, STUDIO di aspirazione 3
3   Stud, anello a filo
4   Noce, anello a filo e scarico
5   STUD, SUCCIONE al MODULO DI SCACCIO 6
6   NUT, SUCCTION TO DISCARGE MODULE E STUD del quadro di alimentazione 6
7   STUD, MANIFOLD di scarico
8   STUD, POWER FRAME
9 0-7601-0342-29 Cappuccio, flangia spazzatura 24
10 0-6316-0614-00 Fabbricazione in cui il prodotto è utilizzato 6
11 0-6316-0615-00 Anello a filo 6
12 0-7601-0040-11 EYEBOLT, 3/4 x 4.50 6
13 0-6316-0616-00 Copertura del coperchio della valvola 6
14 0-6316-0585-00 Guida della valvola 6
15 0-6323-0093-00 RETAINER, Valve Guide 6
16   Capscrew, RETENER GUIDE della valvola
16A   Lavatrice di serrature, guida valvola RETENITOR CAPPSCREW
17 0-6316-0583-00 L'indicazione del tipo di prodotto deve essere indicata nella tabella di riferimento. 6
18 0-6316-0092-00 GASKET, COVER VALVE 6
19 0-7601-0820-10 DOWEL PIN 12
20 0-7602-1600-61 O-RING (Manifold di aspirazione a F.E.) 3
21 0-6316-0565-00 GASKET, MODULO FE e piastra da indossare 6
22 0-7602-1600-25 O-RING (DISCARGO AL F.E.) 3
23 0-6316-0566-01 Manifold di scarico (non mostrato) 1
24 0-6316-0613-00 Flancella spaziale 3
25 0-6316-0367-20 Bloccaggio della linea 3
26 0-6316-0668-00 TAPPELLA di utilizzo 3
27 0-6316-0523-00 Manifold di aspirazione (non mostrato) 1
28 0-7601-0333-30 Capscrew, MANIFOLD di aspirazione 18

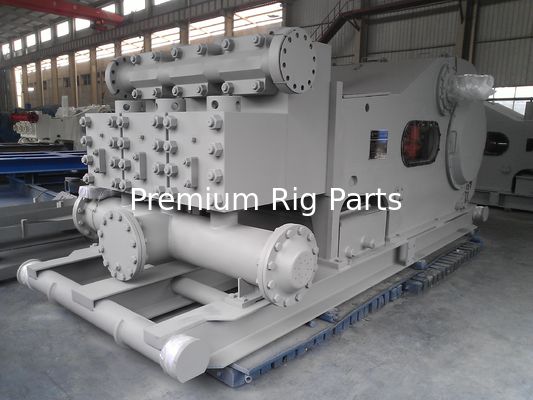

TSC WF1600L Pompa fango, TSC WF2000 POMPA FANGO, TSC WF2200 POMPA FANGO, WF1600L Pompa fango, WF1300 Pompa fango, WF400_Pompa_fango 9





Articolo Descrizione Parte n.
  Assemblea completa 8476-A
1 Flancelle a filo 4476
2 Glandola della vite 4597
3 Assemblaggio della spina con guida e busco 4676-2A
4 Guida della valvola 4776
5 Guida della valvola 4700-I
6 Vetta di guida della valvola 4016-98
7 Capo di valvola con nastro 4015-54
8 Fabbricazione a base di legno 4015-95
9 Cappottola di mantenimento del rivestimento 4017-65
10 Flancella di mantenimento della fodera 6476
11 Noce di contenitore di rivestimento 6576
12 Modulo di aspirazione con stangolo 4018-17
13 Modulo di aspirazione (studato) 8476-2
14 Modulo di scarico (studato) 8476-1
15 Pignone a punteggio 8488-5
16 Targa di usura 8476-3
17 Sigillazione del tappo della valvola P-107
18 Modulo e sigillo della piastra di usura 2988
19 Fabbricazione a partire da prodotti della voce 8523 1286-32
20 Sub Rod 1286-1
21 Clampo a canna con sistema di spruzzo 1286-CW





Articolo Descrizione Parte n.
  Assemblea completa 8488-1
1 Modulo di scarico 8488-1
2 Modulo di aspirazione 8488-2
3 Glandola della vite 4575
4 Flancelle a filo 4475
5 Targa di usura 8488-4
6 Assemblaggio della spina con guida e busco 4675-1A
7 Flancella di mantenimento della fodera 6488-1
8 Noce di contenitore di rivestimento 6588-1
9 Guarnizione del modulo 2988
10 Sigillazione del tappo della valvola P-129
11 Guida della valvola 4700-I
12 Guida della valvola 4775
13 Capo di valvola con nastro 4015-2
14 Fabbricazione a base di legno 4016-96
15 Cappottola di mantenimento del rivestimento 4017-4
16 Modulo di aspirazione con stangolo 4016-97
17 Indossare una guarnizione a piastre 2974-I
18 Set di viti di contenitore di rivestimento 8488-7
19 Pignone a punteggio 8488-5
20 Discarica Manifold Stud 4016-3
21 Vetta di guida della valvola 4018-88
22 Fabbricazione a partire da prodotti della voce 8523 1290-25
23 Sub Rod 1290-1
24 Stampo di collegamento della canna del pistone 1290-2
25 Clampo a canna con sistema di spruzzo 1290-CW
