Product Details:
Payment & Shipping Terms:
|
Usage: | Oil,Water,drill Rig | Power: | Electric |
---|---|---|---|
Pressure: | High Pressure | Structure: | Piston Pump |
Fuel: | Diesel | Standard Or Nonstandard: | Standard |
Type: | Mud Pump | Color: | Red And So On |
Material: | Cast Iron/stainless Steel Mud Suction Pump,Chrome Alloy | Warranty: | 12 Months |
Product Name: | Mud Pump | Oem: | Can Be Accept |
Condition: | New |
序号 № |
代号 Обозначение |
名称 Наименование |
数量Ко-во |
1 | RS11309L.01.001 |
吸入缸 Всасывающий цилиндр |
3 |
2 | RS11309.05.011 |
阀盖密封圈 Уплотнение крышки клапана |
6 |
3 | RS11309.05.026 |
挡板 Отбойный щит |
6 |
4 | BG05.002 |
螺栓 M10X20 БолтM10X20 |
24 |
5 | GB 4240 |
钢丝 %c1.6 Стальная проволока |
按需 |
6 | RS11306.05.010 |
阀杆导向器(上) Направляющая штока клапана (верхняя) |
6 |
7 | RS11309A.05.012 |
阀盖 Клапанная крышка |
6 |
8 | RS11314.05.015 |
吸排缸密封圈 Уплотнительное кольцо всасывающего и нагнетательного цилиндра |
3 |
9 | RS11309.05.10.00 |
阀总成 Клапан в сборе |
6 |
10 | RS11306.05.013 |
阀弹簧 Пружина клапана |
6 |
11 | RS11309L.01.002 |
排出缸 Нагнетательный клапан |
3 |
12 | RS11309.05.013 |
缸套密封圈 Уплотнение втулки |
6 |
13 | RS11309A.05.014 |
耐磨盘 Изностсотйкий диск |
3 |
14 | RS11309A.05.030 |
垫圈 39(Ⅱ) Уплотнительное металлическое кольцо39(Ⅱ) |
12 |
15 | RS11309L.01.005 |
双头螺栓M39X2-M39X3 Шпилька |
30 |
16 | NG.05.001 |
螺母M39X3 Гайка |
30 |
17 | RS11309.05.027 |
垫圈39 Прокладка |
18 |
18 | RS11309.05.015 |
缸套法兰 Фланец |
3 |
19 | RS11309A.05.01.002 |
双头螺栓M27X2-M27X195 Шпилька |
36 |
20 | RS11309A.05.01.003 |
螺母M27 Гайка |
36 |
21 | RS11309.05.016 |
缸套压盖 Нажимная крышка втулки |
3 |
22 | RS11309.05.019 |
缸套锁紧环 Запорное кольцо втулки |
3 |
23 | GB/T 3452.1 |
O形圈%c200X7 О-кольцо |
3 |
24 | RS11309A.05.18.00 |
喷淋管总成 Трубы для подычи СОЖ |
1 |
25 | RS11309A.05.21.00 |
卡箍总成 Хомут в сборе |
3 |
26 | RS11309A.05.22.00 |
缸套端盖 Торцевая крышка втулки |
3 |
27 | RS11309L.01.03.00 |
组装式活塞杆 Поршневой шток |
3 |

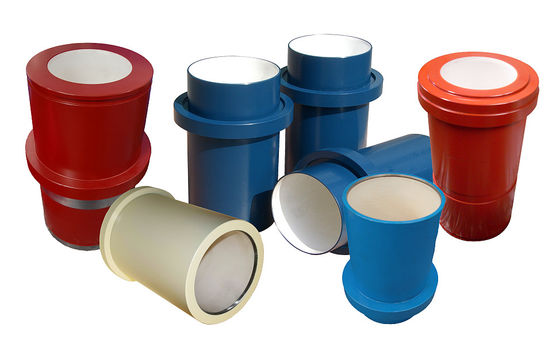

28 | RS11309A.05.020 |
缸套 Втулка |
3 |
29 | RS11305.04.36.1.01 |
密封圈 Уплотнительное кольцо |
3 |
30 | RS-HS(G)."X" |
活塞 Поршень |
3 |
31 | RS11306A.05.15.00 |
活塞螺母 Гайка поршня |
3 |
32 | GB/T 5782 |
螺栓 M22X65 Болт |
18 |
33 | GB/T 3452.1 |
O型圈 %c185X7 О-кольцо |
3 |
34 | RS11309L.01.04.00 |
吸入管 Всасывающая труба |
1 |
35 | RS11309.05.25.00 |
垫片组 Группа шайбы |
4 |
36 | GB/T 6170 |
螺母M27 Гайка |
36 |
37 | GB/T 5782 |
螺栓M27X90 Болт |
36 |
38 | GB/T14626 |
方头管塞DN40NPT Трубная пробка |
1 |
39 | GB/T 3452.1 |
O形密封圈%c345X О-кольцо |
2 |
40 | T05.04 |
吸入法兰(I) Всасывающий фланец(I) |
1 |
41 | T.05.002 |
吸入堵板 Глушка |
1 |
42 | T05.05 |
吸入法兰(II) Всасывающий фланец(II) |
1 |
43 | RS11317.05.01.002 |
螺柱 M45X3X543 Винт |
18 |
44 | RS11317.05.01.003 |
螺母 M45X3 Гайка |
18 |
45 | RS11314.05.030 |
排出密封圈 Уплотнительное уольцо |
2 |
46 | RS11317.05.09.00 |
连接法兰总成 Соединительный фланец |
2 |
47 | RS11317.05.010 |
内六角螺钉 M39X3X75 Винт |
16 |
48 | RS11314.05.031 |
衬套密封圈 Уплотнительное уольцо |
4 |
49 | RS11317.05.011 |
连接法兰 Соединительный фланец |
2 |
50 | RS11314.05.033 |
连接法兰密封圈 Уплотнительное уольцо соединительного фланца |
2 |
51 | RS11314.05.034 |
衬套 Гильза |
2 |
52 | RS11314.05.035 |
衬环 Гильщовое кольцо |
4 |
53 | GB/T5782 |
螺栓 M14X50 Болт |
16 |
54 | GB/T93 |
弹垫 14 Пружиная шайба |
16 |
55 | GB/T22513 |
垫环 R44 Уплотнительное металлическое кольцо |
2 |
注:1,本表中第28项和第30项中缸套和活塞的规格为:130mm,140mm,150mm,160mm,170mm,180mm,190mm(仅F1600L)
Примечание : размер втулки и поршня в позции №28 и 30: 130mm,140mm,150mm,160mm,170mm,180mm,190mm(только для бурового насоса F1600L)
2,本表中所列数量均为整台泵的数量.
Количество в таблице для одного насоса.
Parts are available for these popular pump models:
BOMCO/Emsco Mud Pumps:F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,
LS National Mud Pumps: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Ideco Mud Pumps: T-500, T-800, T-1000, T-1300, T-1600,
National Mud Pumps: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Gardner Denver Mud Pumps: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
Oilwell Mud Pumps: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT
Wirth Mud Pump: TPK1000, TPK1600, TPK 2000,TPK2200
Russian Pumps: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
WEATHERFORD/Ellis Williams: MP-5, MP-8, MP-10, MP-13, MP-16, E-447, E-2200, E1600
Drillmec: 9T1000, 12T1600, 7TS600, 7TS500, 9T800,14T2200
Romania: 3PN-1000, 3PN-1600, 3PN-2000
序号 № |
代号 Обозначение |
名称 Наименование |
数量Ко-во |
1 | RS11309A.04.001 |
十字头 Ползун |
1 |
2 | RS11309.04.002 |
上导板 Верхняя направляющая |
1 |
3 | RS11309.04.003 |
垫片组 Группа шайбы |
8 |
4 | RS11309.04.004 |
调节垫片 Регулирующие шайбы |
2 |
5 | RS11309.04.005 |
填料盒 Сальниковая коробка |
1 |
6 | RS11309.04.006 |
油封环 Сальникоаое кольцо |
1 |
7 | RS11309.04.007 |
双唇密封圈 5X6.25X0.625” Уплотнительное кольцо |
2 |
8 | RS11309.04.008 |
锁紧弹簧 Запорная прцужина |
1 |
9 | RS11309.04.009 |
挡泥板 Грязьотбойный щит |
1 |
10 | RS11309.04.010 |
中间拉杆 Контрошток |
1 |
11 | RS11309A.04.011 |
十字头销 Полец ползуна |
1 |
12 | RS11309.04.012 |
密封垫 Уплотнительная прокладка |
1 |
13 | RS11309.04.013 |
下导板 нижняя направляющая |
1 |
14 | RS11309.04.014 |
十字头销挡板 Отбойный щит пальца ползуна |
1 |
15 | RS11309.04.015 |
十字头轴承 Подшипник ползуна |
|
16 | RS11306.04.004 |
管接头 NPT 3/8 Штуцер |
2 |
17 | RS11309A.04.016 |
螺栓 M24X60 Болт |
2 |
18 | RS11309A.04.017 |
螺栓 M24X70 Болт |
6 |
19 | RS11306A.04.009 |
固定板 Фиксарующий щит |
8 |
20 | RS11309A.04.018 |
螺栓 M24X65 Болт |
8 |
21 |
不锈钢丝 φ1.6 Нержевающая проволока |
按需 | |
22 | GB/T 3452.1 |
O型圈 125X7 О-кольцо |
1 |
23 | GB/T 3452.1 |
O型圈 160X7 О-кольцо |
1 |
24 | GB/T 3452.1 |
O型圈 190X3.55 О-кольцо |
1 |
25 | GB/T 5783 |
螺栓 M10X25 Болт |
4 |
26 | GB/T 93 |
弹性垫圈 10 Пружиная шайба 10 |
4 |
27 | GB/T 70.1 |
螺钉 M20X65 Винт |
8 |
28 | 242 |
螺纹厌氧锁固胶 Клей для крепления |
按需 |
注:本表中数量仅为一套十字头总成的数量,整台泵的数量需将表中数量乘3.
Количество в таблице для одного ползуна, на один буровой насос количество на три.
CONTINENTAL EMSCO FB-1300, FB-1600 | QTY PER PUMP | |||
FLUID END MODULE & ACCESSORIES | ||||
ITEM # | OEM PART # | MISSION PART # | ||
1 | 0-6316-0325-00 | EMSFEMFB1300CA | FLUID END MODULE COMPLETE ASSY. (ITEMS 1-22, 24- 28) | 3 |
1A | 0-6316-0357-00 | EMSFEMFB1300 | FLUID END MODULE STUDDED * (ITEMS 1, 2, 3, 4, 4A, 5, 6, 7, & 28) | 3 |
2 | EMSFB13LCS | STUD, MODULE TO LINER CLAMP | 36 | |
3 | 0-7601-0610-18 | PEP53 | LINER CLAMP STUD NUT | 36 |
4 | 0-7507-2201-00 | EMSFB13PFS | POWER FRAME STUD | 18 |
4A | 0-7507-2210-00 | EMSFB13TRS | STUD, MODULE TO CYLINDER | 18 |
5 | 0-7601-0630-17 | EMSF1000PFSN | NUT (FOR ABOVE) | 48 |
6 | 0-7507-2108-00 | EMSF1000DMS | STUD, MODULE TO DISC. MANIFOLD | 12 |
7 | 0-7601-0630-24 | IDT800TRSN | NUT (FOR ABOVE) | 12 |
8 | 0-6316-0354-00 | EMSFB13LVGA | GUIDE, LOWER VALVE (WITH BUSHING) | 3 |
9 | 0-6316-0096-00 | EMSF1000LVGB | BUSHING, LOWER VALVE GUIDE | 3 |
10 | 0-6316-0360-00 | EMSFB13BOLT | LOCKBOLT, LOWER VALVE GUIDE | 3 |
11 | 0-6316-0363-00 | EMSFB13AR | ALIGNMENT RING | 3 |
12 | 0-6316-0369-00 | 07916801 | GASKET, HEAD SEAL | 3 |
13 | 0-6316-0364-90 | EMSFB13CYHPLG | PLUG, CYLINDER HEAD | 3 |
14 | 0-6316-0361-00 | EMSFB13CYHFLG | RING, THREADED CYLINDER HEAD | 3 |
15 | 0-6316-0362-00 | EMSFB13CYHCAP | CAP, THREADED CYLINDER HEAD | 3 |
16 | 0-6316-0092-00 | 07916741 | GASKET, VALVE COVER - RUBBER (SEE DATASHEET FOR ALTERNATE MATERIALS) | 3 |
17 | 0-7501-0051-00 | PEP79 | SCREW, RETAINER UPPER) | 12 |
18 | 0-6397-0603-00 | EMSRETAINER | PLATE, RETAINER (UPPER) | 3 |
19 | 0-6397-0575-00 | EMSF1000UVGB | GUIDE, UPPER VALVE | 3 |
20 | 0-6316-0039-00 | EMSFB13CAP | COVER, VALVE POT | 3 |
21 | 0-6316-0373-00 | 07916800 | GASKET, WEAR PLATE - RUBBER (SEE DATASHEET FOR ALTERNATE MATERIALS) | 3 |
22 | 0-6316-0365-00 | EMSFB13WP | PLATE, WEAR | 3 |
23 | 0-6316-0373-00 | 07916800 | GASKET, LINER - RUBBER (SEE DATASHEET FOR ALTERNATE MATERIALS) | 3 |
24 | 0-6316-0366-00 | EMSFB13LTR | RING, LINER THREADED | 3 |
25 | 0-6316-0367-20 | EMSFB13LL | LINER LOCK | 3 |
26 | 0-7602-1600-25 | 99609343 | GASKET, DISCHARGE MANIFOLD | 3 |
27 | 0-7602-1600-61 | 99609442 | GASKET, SUCTION MANIFOLD | 3 |
Brewster ® Mud Pumps B-550 • B-750 • B-1000 • 1100T • B-1300
Continental Emsco ® Mud Pumps F-350 • F-500 • F-650 • F-800 • F-1000 • FA-1300 • FB-1600 FB1600
Gaso ® Mud Pump 1563 • 1740-55 • 1844-60 • 2010-50 • 2200-49 • 2651 • 2652
Gardner Denver ® Mud Pumps
PAH • PZ-7 PZG • PZ-8 PZH • PZ-9 PZJ • PZ-10 PZK • PZ-11 PZL
Gardner Denver ® Well Service TEE • PE-5 • PA-8 • PAH • PJ-8 • TGF-225
Gardner Denver ® Continuous Duty GD-55T • GD-60T • GD-100T • GD-125T • GD-150T • GD-180T • GD-200T
Ideco ® Mud Pumps MM-200 • MM-300 • MM-500 • MM-500F • MM-550
Ideco ® Mud Pumps MM-550F • MM-700 • MM-700F • T-500
Ideco ® Mud Pumps T-500 • T-800 • T-1000 • T-1300 • T-1600
National ® J Series Mud Pumps J-30 • J-60 • J-100 • J-165 • J-275 • J-375 • J-625 • JWS-340 • JWS-400
National ® Mud Pumps K-280 • K-380 • K-500 • K-500A • K-700A
National ® P Series Mud Pumps 7P-50 • 8P-80 • 9P-100 • 10P-130 • 12-P-160 / 12P-160 / 12P160
Oilwell ® Mud Pumps A-350-PT • 560-PT • A-560-PT • 850-PT • A-850-PT • 1100-PT
Oilwell ® Mud Pumps A-1100-PT • 1400-PT • A-1400-PT • 1700-PT • A-1700-PT / A1700-PT
Oilwell ® Plunger Pumps C-323 through B-558 • SA-640-50 through SB-644-B
OPI ® Mud Pumps 350-D • 00-DL • 700-HDL • 1000-HDL
Wheatley ® Mud Pumps 1036 • 6070 • 7024 • 7036

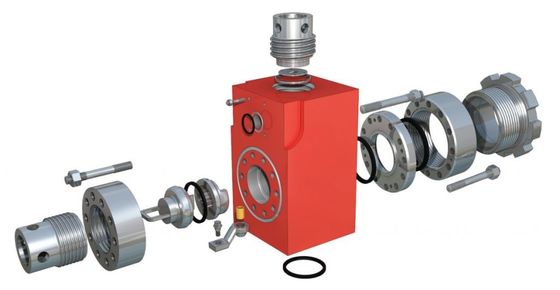

Fluid End Modules
National® - Oilwell® - Continental Emsco® - Gardner Denver® - Ideco® - Skytop Brewster®
Pulsation Dampener
Hydril Type "K" Pulsation Dampener
Popular Mud Pump Spare Parts
Mud Pump Manufactures and Models include:
Brewster Mud Pumps
B-550 | B-750 | B-1000 | 1100T | B-1300
Continental Emsco Mud Pumps
FF-FXF | FG-FXG (A thrugh L) | FD-FXX | FC-FXX | FD-FXD | FC-FXD | FY-FXD
Continental Emsco Mud Pumps
GP-GXP | GR-GXP | GP-GXR | GR-GXR |PA-8 | PAH
Continental Emsco Mud Pumps
PJ8 | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | PXL
Ellis Williams (Luko) Mud Pumps
WW-440 | 14W-400 | 15W-600 | 9W-1000
Gaso Mud Pump
1563 | 1740-55 | 1844-60 | 2010-50 | 2200-49 | 2651 | 2652
Gardner Denver Mud Pumps
FF-FXF;FG-FXG;A thru L FD-FXX FC-FXX FD-FXD FC-FXD FY-FXD GP-GXP GR-GXP GP-GXR GR-GXR PA-8 PJ8 PZ-7 PZ-8 PZ-9 PZ-10 PZ-11 PXL
Ideco Mud Pumps
MM-200 | MM-300 | MM-500 | MM-500F | MM-550
Ideco Mud Pumps
MM-550F | MM-700 | MM-700F | T-500
Ideco Mud Pumps
T-800 | T-1000 | T-1300 | T-1600
National Mud Pumps
C-150 | C-250 | C-350 | E-500 | E-700 | G-700 | G-1000
National Mud Pumps
K-280 | K-380 | K-500 | K-500A | K-700A
National Mud Pumps
7P-50 | 8P-80 | 9P-100 | 10P-130 | 12P-160
Oilwell Mud Pumps
6P-HD | 610-P | 212-P | 214-P | 218-P
Oilwell Mud Pumps
350-PT | 560-PT | A-560-PT | 850-PT | A-850-PT | 1100-PT
Oilwell Mud Pumps
A-1100-PT | 1400-PT | A-1400-PT | 1700-PT | A-1700-PT
OPI Mud Pumps
350-D | 700-HDL | 1000-HDL
Wheatley Mud Pumps
1036 | 6070 | 7024 | 7036
Wilson Mud Pumps
600 | 900
Item | Description | Part No. |
Complete Assembly | 8476-A | |
1 | Threaded Flange | 4476 |
2 | Screw Gland | 4597 |
3 | Plug Assembly w/Guide & Bushing | 4676-2A |
4 | Valve Guide | 4776 |
5 | Valve Guide Bushing | 4700-I |
6 | Valve Guide Screw | 4016-98 |
7 | Valve Cover Stud w/Nut | 4015-54 |
8 | Power End Stud w/Nut | 4015-95 |
9 | Liner Retainer Capscrew | 4017-65 |
10 | Liner Retainer Flange | 6476 |
11 | Liner Retainer Nut | 6576 |
12 | Suction Module Stud w/Nut | 4018-17 |
13 | Suction Module (Studded) | 8476-2 |
14 | Discharge Module (Studded) | 8476-1 |
15 | Dowel Pin | 8488-5 |
16 | Wear Plate | 8476-3 |
17 | Valve Cover Plug Seal | P-107 |
18 | Module & Wear Plate Seal | 2988 |
19 | Piston Rod | 1286-32 |
20 | Sub Rod | 1286-1 |
21 | Rod Clamp w/Spray System | 1286-CW |
MISSION "L" MODULE FOR GARDNER DENVER PZL W/ 7500 PSI SWFE | QTY PER PUMP | |||
FLUID END MODULE & ACCESSORIES | ||||
ITEM # | SW PART # | MISSION PART | DESCRIPTION | |
1 | 8477-27 | DISCHARGE MODULE, STUDDED | 3 | |
2 | 8477-26 | SUCTION MODULE,STUDDED | 3 | |
3 | 4019-44 | STUD, DISCHARGE TO SUCTION MODULE | 18 | |
4 | 1-3/4-8 HH | NUT, DISCHARGE TO SUCTION STUD | 18 | |
5 | 8488/5/1- | 6511416 | DOWELL PIN | 3 |
6 | 8477-30 | LINER WEAR PLATE | 3 | |
7 | 2988 | 1290344 | WEAR PLATE AND MOD GASKET - RUBBER (SEE DATASHEET FOR ALT MATLS) | 6 |
8 | 4019-46 | STUD, POWER END | 24 | |
9 | 1-1/4-8 HH | NUT, POWER END STUD | 24 | |
10 | 4019-45 | STUD, LINER RETAINER | 24 | |
11 | 1-1/4-7 HH | NUT, LINER RETAINER STUD | 24 | |
12 | 6477-25 | LINER RETAINER FLANGE | 3 | |
13 | 6577-25 | LINER RETAINER NUT | 3 | |
14 | 8477-29 | RING. ALIGNMENT | 3 | |
15 | 4015/2/1- | OWA17TRSSW | STUD, THREADED RING | 72 |
16 | 1-1/4-7 HH | 6300200 | NUT, THREADED RING STUD | 72 |
17 | 4488-25 | FLANGE, VALVE COVER | 6 | |
18 | 4588-25 | THREADED CAP (SCREW GLAND) | 6 | |
19 | 4688-25 | VALVE COVER ASSEMBLY (INCLUDES ITEM #'S 21,23 & 25) | 6 | |
20 | VALVE COVER (PLUG) | 6 | ||
21 | P-115 | 7207115 | VALVE COVER PLUG SEAL - RUBBER (SEE DATASHEET FOR ALTERNATE MATERIALS) | 6 |
22 | 4788-25R | VALVE GUIDE (INCLUDES BUSHING) | 6 | |
23 | 4700-I | PZ789VGI* | BUSHING, VALVE GUIDE | 6 |
24 | 4018-18 | 700030511 | VALVE GUIDE SCREW | 12 |
25 | 4017-77 | 700044111 | SUCTION MANIFOLD CAPSCREW W/LOCKWASHER | 24 |
26 | 8577-25 | SUCTION MANIFOLD | 1 | |
27 | AJO-245 | SUCTION MANIFOLD SEAL | 3 | |
28 | 8377-27 | DISCHARGE MANIFOLD (F0R SERIAL # 9223 AND ABOVE) | 1 | |
29 | 8377-25 | DISCHARGE MANIFOLD (SERIAL # 9222 AND BELOW TO NOT RELOCATE DISC PIPING ) | ||
30 | 4019-45 | STUD, DISCHARGE MANIFOLD | 12 | |
31 | 1-1/4 -7 HH | NUT, DISCHARGE MANIFOLD STUD | 12 |
Contact Person: Mr. Eric
Tel: 0086-15376875239
