Pompa di fango di Honghua HHF1300/1600, ump del mudp HHF1000, pompa di fango HHF800, fodere della pompa di fango HHF500, pistoni, valvole, estremità fluida
| Luogo di origine | Cina |
|---|---|
| Marca | Emsco, National, Southwest, Gardner Denver |
| Certificazione | API 7K |
| Numero di modello | HHF1600, HHF1300, HHF1000, HHF800, HHF500 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | 1 to 500 usd |
| Imballaggi particolari | Adatto alla spedizione via mare e via aerea |
| Tempi di consegna | In magazzino |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union |
| Capacità di alimentazione | 3000 pezzi al mese |
| Utilizzo | Olio, acqua, impianto di perforazione di trapano | Energia | Elettrico, idraulico, diesel |
|---|---|---|---|
| Pressione | Alta pressione, bassa pressione | Applicazione | Estrazione mineraria, olio, prodotto chimico |
| Struttura | Pompa a pistone | carburante | body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu |
| Standard o non standard | Standard | Tipo | Pompa di fango |
| Colore | Verde o per progettazione del cliente | Materiale | Pompa aspirante del fango acciaio inossidabile/del ghisa, lega di Chrome |
| Garanzia | 12 mesi | Nome del prodotto | Pompa di fango |
| OEM | Applicabile | Condizione | Nuovo |
![]()
| - No, no, no, no. | P/N | Descrizione | Quota | DRaving Codice |
| 1 | 11-3101-0201-00 | Copertura terminale, cuscinetto principale | 2 | GH3101-02.01.00 |
| 2 | 11-3101-0202 | Manica, cuscinetto principale (a destra) | 1 | GH3101-02.02 |
| 3 | 11-3101-0203 | Gassette | 2 | GH3101-02.03 |
| 4 | 11-3101-0204 | Ritenitore interno | 2 | GH3101-02.04 |
| 5 | 11-3101-0205-00 | Contenitore esterno | 3 | GH3101-02.05.00 |
| 6 | 11-3101-0206 | Fabbricazione in cui il materiale è utilizzato per la fabbricazione di apparecchiature per il trasporto di merci | 3 | GH3101-02.06 |
| 7 | 11-3101-0207 | Anello di posizionamento (I) | 1 | GH3101-02.07 |
| 8 | 11-3101-0208-00 | Fabbricazione a partire da semi di legno | 1 | GH3101-02.08.00 |
| 9 | 11-3101-0209 | Anello di posizionamento (2) | 1 | GH3101-02.09 |
| 10 | 11-3101-0210+2 | Cerchiera di grande dimensione (ampliata) | 1 | GH3101-02.10B |
| 11 | 11-3101-0211 | Bolt, 1 1/4-8UN-2A*108 | 12 | GH3101-02.11 |
| 12 | 11-3101-0212-00 | - Noce, 1 1/4-8UN-2B. | 12 | GH3101-02.12.00 |
| 13 | 11-3101-0213 | Distanza | 2 | GH3101-02.13 |
| 14 | 11-3101-0214 | Manica, cuscinetto principale (sinistra) | 1 | GH3101-02.14 |
| 15 | 11-3101-0215 | Ritenere | 2 | GH3101-02.15 |
| 16 | 11-3101-0216 | Bolt, 5/8-11UNC-2A*45 | 100 | GH3101-02.16 |
| 17 | 11-3101-0217 | Fabbricazione | 2 | GH3101-02.17 |
| 18 | 11-3101-0218 | Bolt, cuscinetto principale, 2 1/2-8UN-3A | 4 | GH3101-02.18 |
| 19 | 11-3101-0219-00 | Scammi | 4 | GH3101-02.19.00 |
| 20 | 11-3101-0220 | Vattone, 5/8-11UNC-2A*100 | 4 | GH3101-02.20 |
| 21 | 11-3101-0221 | Cuscinetto, ruota eccentrica, 929/558.8QU | 3 | GH3101-02.21 |
| 22 | 11-3101-0222 | 3G4053156H, cuscinetto principale | 2 | GH3101-02.22 |
| 23 | 11-3161-0224 | Cavi di blocco, SZ-1.50 | 1 | GB/T343-1994 |
| 24 | 11-3161-0225 | Cavi di blocco, SZ-3.00 | 1 | GB/T343-1994 |
| 25 | 11-3101-0223 | Prodotto sigillante 242 | 0 | 242 |
| 26 | B0848-016-32 | Lavatrice, 16 anni | 28 | GB/T848-1985 |
| - No, no, no, no. | P/N | Descrizione | Quota | DRaving Codice |
| 1 | 11-3101-0301 | Chiave, 2*2*203 | 1 | GH3101-03.01 |
| 2 | 11-3101-0302-2 | Assemblaggio dell'albero del pignone (ampliato) | 1 | GH3101-03.02B |
| 3 | 11-3101-0303 | Manica, | 2 | GH3101-03.03 |
| 4 | 11-3101-0304 | Copertura finale | 2 | GH3101-03.04 |
| 5 | 11-3101-0305 | Gassette | 2 | GH3101-03.05 |
| 6 | 11-3101-0306 | Guarnizione | 2 | GH3101-03.06 |
| 7 | 11-3101-0307 | Casco per cuscinetti | 2 | GH3101-03.07 |
| 8 | 11-3101-0308 | tenuta | 2 | GH3101-03.08 |
| 9 | 11-3101-0309 | Guarnizione | 2 | GH3101-03.09 |
| 10 | 11-3101-0310-00 | Collettore di olio | 2 | GH3101-03.10.00 |
| 11 | 11-3161-1502 | Bolt, 1/2-13UNC-2A*35 | 24 | Standard statunitense |
| 12 | 11-3161-0315 | Bolt, 7/8-9UNC-2A*52 | 16 | Standard statunitense |
| 13 | 11-3101-0311 | Sigillo d'olio, 8,5"*10,5"*0,625" | 2 | GH3101-03.11 |
| 14 | 11-3101-0312 | cuscinetti, 4G32840H | 2 | GH3101-03.12 |
| 15 | B0093-22-59 | Lavatrice, 22 anni | 16 | GB/T93-1987 |
| 16 | B0093-14-59 | Lavatrice, 14 | 24 | GB/T93-1987 |
| 17 | 11-3101-0313 | Flancia, pompa di manovra | 1 | GH3101-03.13 |
| 18 | 11-3161-0316 | Bolt, 5/8-11UNC-2A*50 | 3 | Standard statunitense |
| 19 | B0093-16-59 | Lavatrice, 16 anni | 3 | GB/T93-1987 |
![]()
| - No, no, no, no. | P/N | Descrizione | Quota | DRaving Codice |
| 1 | 11-3101-0401 | Con testa incrociata | 1 | GH3101.04.01 |
| 2 | 11-3101-0402 | Slide, superiore | 1 | GH3101.04.02 |
| 3 | 11-3101-0420 | Bolt, 1-8UNC-2Ax55 | 2 | Standard statunitense |
| 4 | 11-3101-0403 | Copertura finale | 1 | GH3101-04.03 |
| 5 | B3452117535569 | O-ring, 175×3,55G | 1 | GB/T3452.1-1992 |
| 6 | 11-3101-0404 | Scatola di riempimento | 1 | GH3101-04.04 |
| 7 | 11-3101-0405 | Anello di sigillo | 1 | GH3101-04.05 |
| 8 | 11-3101-0406 | Sigillo di olio | 1 | GH3101-04.06 |
| 9 | 11-3101-0407 | Collegamento dei tubi, NPT3/8x50.8 | 2 | GH3101-04.07 |
| 10 | 11-3101-0408 | Protezione contro gli spruzzi | 1 | GH3101-04.08 |
| 11 | 11-3101-0409 | Barre di estensione | 1 | GH3101-04.09 |
| 12 | 11-3101-0410 | Pignone a testa crociata | 1 | GH3101-04.10 |
| 13 | 11-3101-0421 | Bolt, 1-8UNC-2Ax65 | 8 | Standard statunitense |
| 14 | 11-3101-0411 | Regolazione dello shim | 2 | GH3101-04.11 |
| 15 | 11-3101-0412 | Scorrere, giù. | 1 | GH3101-04.12 |
| 16 | 11-3101-0413 | Placca di contenimento per diapositive | 8 | GH3101-04.13 |
| 17 | B34521-140-700-69 | O-ring, 140×7.0G | 1 | GB/T3452.1-1992 |
| 18 | 11-3101-0422 | Bolt, 3/8-16UNC-2Ax35 | 4 | Standard statunitense |
| 19 | B0093-10-59 | Lavatrice, 10 | 4 | GB/T93-1987 |
| 20 | 11-3101-0414 | Sorgente di blocco | 1 | GH3101-04.14 |
| 21 | 11-3101-0423 | Velo, 3/4-10UNC-2Ax55 | 8 | Standard statunitense |
| 22 | 11-3101-0415 | Gassette | 1 | GH3101-04.15 |
| 23 | 11-3101-0416 | Cappuccio della spilla a testa crociata | 1 | GH3101-04.16 |
| 24 | 11-3101-0417 | Leggio a testa crociata, 5G254936Q | 1 | GH3101-04.17 |
| 25 | 11-3101-0418 | Sigillo d'olio, 4,5" x 5,5" x 0,5" | 2 | GH3101-04.18 |
| 26 | 11-3101-0419-00 | scimmie | 8 | GH3101-04.19.00 |
| 27 | 11-3101-0223 | Prodotto di tenuta | 1 | 242 |
| 28 | B34521-115-530-69 | O-ring, 115 × 5,30G | 1 | GB/T3452.1-1992 |
![]()

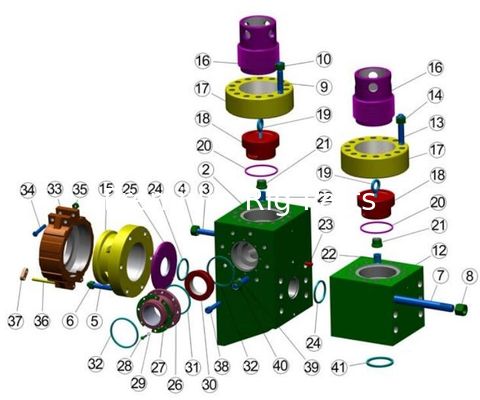

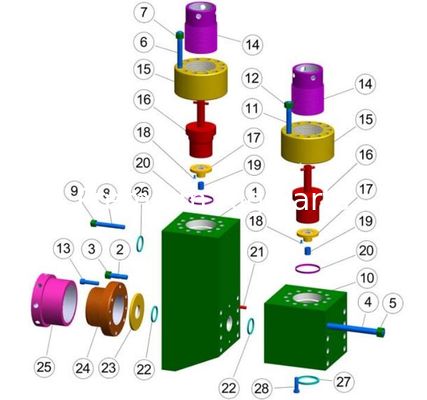

| - No, no, no, no. | P/N | Descrizione | Quota | DRaving Codice |
| 1 | 11-3101-0501-00 | Fabbricazione di cilindri | 3 | GH3101-05.01.00 |
| 2 | 11-3101-0502 | Copertura del cilindro, anello a filo | 3 | GH3101-05.02 |
| 3 | 11-3101-0503 | Copertura della bombola, | 3 | GH3101-05.03 |
| 4 | 11-3101-0504 | Anello di tenuta, coperchio del cilindro | 6 | GH3101-05.04 |
| 5 | 11-3101-0505 | Tappo, copertura della bombola | 3 | GH3101-05.05 |
| 6 | 11-3101-0506 | Tiratore | 3 | GH3101-05.06 |
| 7 | B3452197535569 | O-ring, 97,5×3,55G | 3 | GB/T3452.1-1992 |
| 8 | 11-3101-0507 | Placca cieca, scarico, 5 1/8" | 1 | GH3101-05.07 |
| 9 | 11-3101-0508 | Collettore di scarico | 1 | GH3101-05.08 |
| 10 | 11-3101-0509 | Anello di tenuta, coperchio della valvola | 3 | GH3101-05.09 |
| 11 | 11-3101-0510 | Stud, 1 1/2-8UN-2A*262 | 16 | GH3101-05.10 |
| 12 | 11-3101-0501-03 | Nut, 1 1/2-8UN-2B ((SPL) | 32 | GH3101-05.01.03 |
| 13 | 11-3101-0511 | Copertura della valvola | 3 | GH3101-05.11 |
| 14 | 11-3101-0512 | Guida, fusto della valvola | 3 | GH3101-05.12 |
| 15 | 11-3101-0513-00 | Guida primaverile | 3 | GH3101-05.13.00 |
| 16 | 11-3101-0514 | Fabbricazione | 3 | GH3101-05.14 |
| 17 | 11-3101-0515 | Bolt, 3/8-16UNC-2A*20 | 12 | GH3101-05.15 |
| 18 | 11-3161-0545 | filo di acciaio inossidabile, φ1,60 ((L=1830) | 1 | GB/T4240-1993 |
| 19 | 11-3101-0516 | Sorgente di valvola | 6 | GH3101-05.16 |
| 20 | 11-3101-0517-00 | Assemblaggio della valvola, (API 6#) | 6 | GH3101-05.17.00 |
| 21 | 11-3101-0518-00 | Noce, pistone | 3 | GH3101-05.18.00 |
| 22 | 11-3101-0519-00-1 | Fabbricazione a partire da: | 3 | GH3101-05.19.00A |
| 23 | 11-3101-0520 | Anello di tenuta, pistone | 3 | GH3101-05.20 |
| 24 | 11-3101-0521 | Barre a pistoni | 3 | GH3101-05.21 |

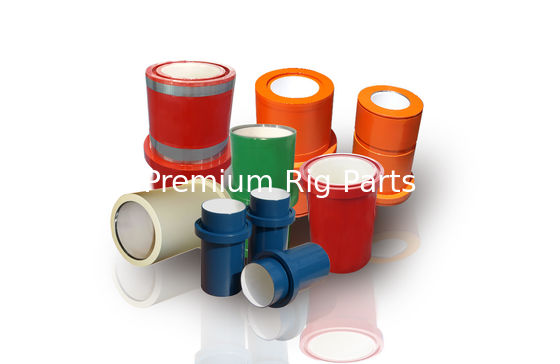

| 25 | 11-3101-0522-01-1 | Involucro ordinario 4 3/4 | 3 | GH3101-05.22A |
| 11-3101-0522-02-1 | Codice 5 | |||
| 11-3101-0522-03-1 | Involucro ordinario 5 1/2 | |||
| 11-3101-0522-04-1 | Strato ordinario 6 | |||
| 11-3101-0522-05-1 | Involucro ordinario 6 1/4 | |||
| 11-3101-0522-06-1 | Involucro ordinario 6 1/2 | |||
| 11-3101-0522-07-1 | Involucro ordinario 6 3/4 | |||
| 11-3101-0522-01 | Involucro bi-metallico 4 3/4 | GH3101-05.22 | ||
| 11-3101-0522-02 | Involucro bi-metallico 5 | |||
| 11-3101-0522-03 | Involucro bi-metallico 5 1/2 | |||
| 11-3101-0522-04 | Involucro bi-metallico 6 | |||
| 11-3101-0522-05 | Involucro bi-metallico 6 1/4 | |||
| 11-3101-0522-06 | Involucro bi-metallico 6 1/2 | |||
| 26 | 11-3101-0523-00 | Fabbricazione di tubi di spruzzatura | 1 | GH3101-05.23.00 |
| 27 | 11-3101-0524-00 | Dispositivo di pinza, canna del pistone | 3 | GH3101-05.24.00 |
| 28 | 11-3101-0525 | Splash Shield, rivestimento | 3 | GH3101-05.25 |
| 29 | 11-3101-0526 | Serratura di fissaggio | 3 | GH3101-05.26 |
| 30 | 11-3101-0527-00 | Guida, fusto della valvola (inferiore) | 3 | GH3101-05.27.00 |
| 31 | B34521-190-700-69 | O-ring, 190×7.0G | 3 | GB/T3452.1-1992 |
| 32 | 11-3101-0536 | Bolt, 7/8-9UNC-2Ax55 | 18 | Standard statunitense |
| 33 | 11-3101-0528-00 | Manifold di aspirazione | 1 | GH3101-05.28.00 |
| 34 | 11-3101-0529-00 | Ammorbiditore di aspirazione | 1 | GH3101-05.29.00 |
| 35 | 11-3101-0530-00 | Scammi | 4 | GH3101-05.30.00 |
| 36 | 11-3161-0544 | Bolt, 1 1/16-8UN-2A*90 | 36 | Standard statunitense |
| 37 | 11-3161-0543 | Nut, 1 1/16-8UN-2B ((SPL) | 36 | Standard statunitense |
| 38 | B34521-345-700-69 | O-ring, 345×7.0G | 3 | GB/T3452.1-1992 |
| 39 | 11-3101-0531 | Flancia di aspirazione (I) | 1 | GH3101-05.31 |
| 40 | 11-3101-0532 | Flancia di aspirazione (II) | 1 | GH3101-05.32 |
| 41 | 11-3101-0533 | Filtro di carica, NPT1 1/2 | 1 | GN3101-05.33 |
| 42 | 11-3101-0534 | Lavatrice, 39 | 24 | GH3101-05.34 |
| 43 | 11-3101-0535 | Placca cieca, presa di aspirazione, 12" | 1 | GH3101-05.35 |
![]()

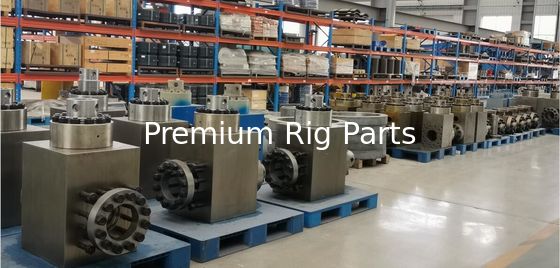

Tutte le nostre parti fluide sono prodotte secondo gli standard di qualità API 7K.
Sono disponibili pezzi di ricambio per questi modelli di pompe popolari:
Pompe per fango BOMCO/Emsco:F2200HL, F1600HL, F-1300, F-1600, FB1300, FB1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700,
LS Pompe di fango nazionali: 3NB-500C, 3NB1000C, 3NB1300C, 3NB1600
Pompe per fango Ideco: T-500, T-800, T-1000, T-1300, T-1600,
Pompe di fango nazionali: 7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400,
Gardner Denver Pompe per fango: PZ7, PZ8/9, PZ10/11, FK-FXK, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP,
OilwellPompe per fango: A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400-PT
Pompa di fango Wirth: TPK1000, TPK1600, TPK 2000, TPK2200
RussoLodoPompe: UNBT-950, UNB-600, 8T-650, UNBT650, NBT600, UNB1180, UNB1180L, NB125, NB80, NB50, NB32
Weatherford/Ellis Williams: E-447, E-2200
DrillmecPompa di fango: 9T1000, 12T1600, 7TS600, 7TS500, 9T800
RomaniaPompa di fango: 3PN-1000, 3PN-1600, 3PN-2000
E altri pezzi di ricambio per WIRTH, OPI, Ellis Williams, Wilson, Gaso, Skytop/Brewster.
![]()
Al fine di soddisfare i requisiti tecnologici di perforazione per l'elevata pressione della pompa e il grande spostamento nei giacimenti petroliferi, progettati e fabbricati F-500, F-800, F-1000, F-1300, F-1600, F-1600L,F-2200 e F-2200 pompe per fango di grande potenza e F-1600HL,F-2200HL pompa ad alta pressione basata sui suddetti tre tipi di pompe di fango serie F che hanno formato pompe di fango triplex a azione singola serie F completi.Pompe per fango leggere della serie F1-1600 e pompe per fango a cinque cilindri di grande potenza QDP-3000 progettate da Bomco.
Le nostre pompe per fango sono famose per la tecnologia avanzata, la qualità affidabile e le prestazioni straordinarie che sono approvate dai clienti nazionali ed esteri.Le nostre pompe per fango sono state esportate in dozzine di paesi e aree., quali Russia, Thailandia, India, Oman, Egitto, Australia, Pakistan, Kazakistan, Messico, Indonesia, Uzbekistan, Turkmenistan, Regno Unito, Stati Uniti e Canada,ecc. che sono più attrezzati per le piattaforme e più esportati.
Caratteristiche tecniche
- F-1300, F-1600, F-1300L e F-1600L pompe per fango
ha una pressione di pompa massima di 34,5 MPa (~5000 psi) e uno spostamento di 46,5 L/s con una linea di innesco di Φ180 mm.Questi due modelli sono la prima scelta per la trivellazione media e profonda come componente assortito.
- F-1600HL, F-2200HL pompe per fango ad alta potenza e alta pressione sono sviluppate per soddisfare i requisiti tecnologici di perforazione del pozzo in acque profonde offshore e terrestre e orizzontale,specialmente nelle zone desertiche.
- Le pompe di fango leggere della serie F1-800, F1-1600 sono di nuova progettazione.l'avanzamento di un volume e di un peso minori appropriati per le piattaforme di lavoro in palude e piattaforme di sollevamento per elicotteri;.
- QDP-3000 pompa di fango a cinque cilindri con grande potenza, alta pressione, grande cilindrata, piccole dimensioni, peso leggero, particolarmente adatta per piattaforme offshore e navi da trivellazione.

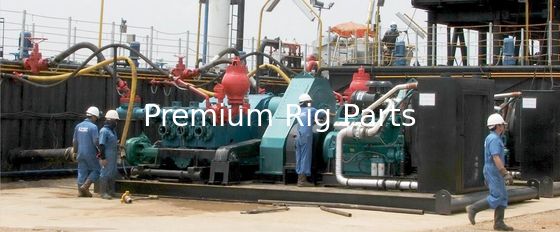

Pompe per fango della serie F
Le pompe per fango della serie F comprendono il sistema di alimentazione, il sistema di fluido, il sistema di spruzzatura, il sistema di lubrificazione e il sistema di ricarica.
A1. terminale di alimentazione
Caratteristiche del terminale di alimentazione:
· Attrezzatura a spine di aringhe con denti continui.
· Il ciglio è in acciaio legato.
· Guida trasversale variabile.
· Il telaio è realizzato in piastra di acciaio saldato per fornire al telaio una elevata resistenza, una buona rigidità e un peso leggero.
· L'imballaggio della barra di estensione è una struttura di tenuta duplex per fornire un buon risultato di tenuta.
· L'estremità di alimentazione utilizza il sistema di lubrificazione combinato di lubrificazione forzata e di lubrificazione da spruzzo.

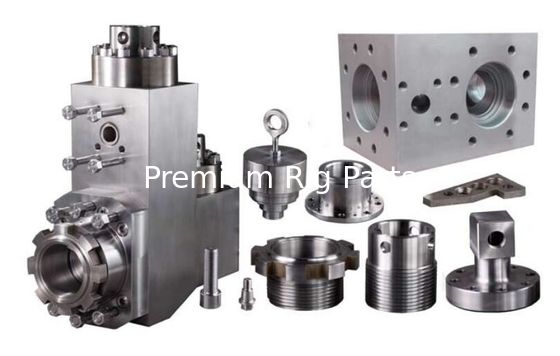

A2. Fine del fluido
Caratteristiche di fine del fluido:
· Ogni parte di tenuta adotta la compattazione di rigidità e ha una buona tenuta ad alta pressione;
· L'estremità verticale del fluido presenta buone prestazioni di aspirazione;
• L'estremità del fluido presenta una resistenza ad alta pressione,conveniente per la sostituzione dell'assemblaggio della valvola;
· ammortizzatore di scarico, valvola di scarico e scarico
i filtri sono installati all'uscita di scarico.
1.Fabbricazione a partire da prodotti della voce 8528
I cilindri sono realizzati in acciaio legato forgiato, tre cilindri di ogni pompa sono intercambiabili.
2.Valvola Assemblea
La valvola di aspirazione e la valvola di scambio per le pompe di fango della serie F sono intercambiabili.Le pompe di fango F-1600Land F-1600HL utilizzano la valvola API#7Le pompe F-2200Land F-2200HL utilizzano la valvola API # 8.

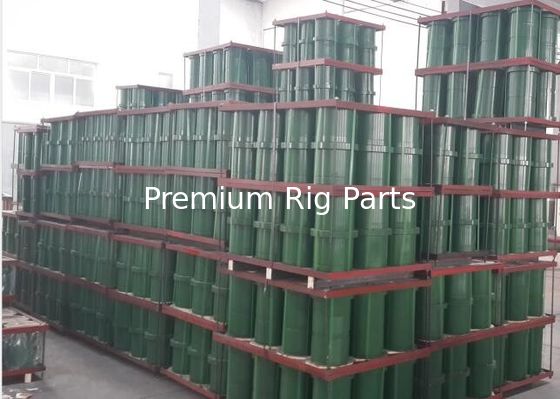

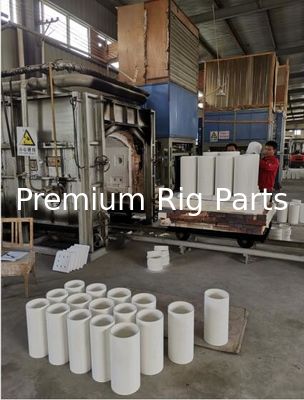

3.I rivestimenti
Si utilizzano rivestimenti bi-metallici.La manica è realizzata in ghisa resistente all'usura, i rivestimenti sono resistenti all'usura e alla corrosione.
Le pompe per fango F-1600HL e F-2200HL possono scegliere rivestimenti in ceramica per migliorare la durata di servizio.
4.Pistoli e pistoni Altri prodotti
Essi sono montati a scivolo, sigillati con anello di sigillo di gomma e infine fissati con dadi di blocco per evitare che il pistone si allenti e per svolgere un ruolo di sigillamento.

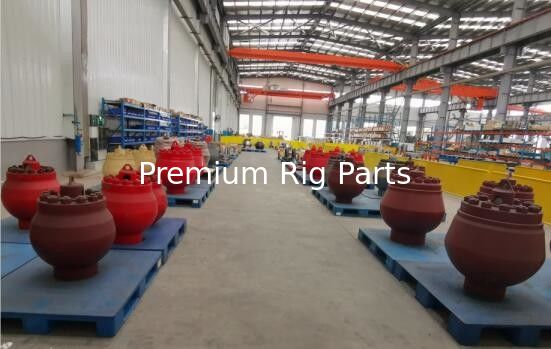

5.colpisore
Fabbricazione a partire da prodotti della voce 8523
L'assemblaggio di fluido per le pompe a fango F-800 e F-1000 è intercambiabile.
Gli assemblaggi di fluido della pompa di fango F-1300 e F-1600 sono intercambiabili.
A3.Sistema di spruzzatura
Il sistema di spruzzatura è costituito principalmente da una pompa di spruzzatura, una scatola di acqua di raffreddamento e un tubo di spruzzatura, la funzione è quella di raffreddare e risciacquare rivestimenti e pistoni per migliorare la loro durata di servizio.La pompa a spruzzo centrifuga può essere azionata da una fascia montata sull'estensione dell'albero di ingresso o da un motore separato e raffreddata e lubrificata con acqua.
Il tubo di spruzzo è montato sull'accoppiamento tra la barra di estensione e la barra del pistone e può essere reciprocato con il pistone.ugelli è vicino alla fine del pistone in modo che il liquido lubrificante-raffreddamento può risciacquare la superficie di contatto tra il pistone e rivestimento tutto il tempoPuò essere utilizzato anche il tubo di spruzzo fisso e resistente.
A4.Sistema lubrificante
L'olio a pressione viene trasportato attraverso una condotta di lubrificazione, una testa trasversale, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico.Barretta intermedia e tutti i cuscinetti da una pompa dell'olio ingranaggio all'interno della scatola dell'olio per realizzare la lubrificazione forzataLa condizione di funzionamento della pompa dell'olio può essere compresa dal manometro dietro il telaio.
A5.Sistema di ricarica
Per evitare che si verifichi una serratura d'aria per una bassa pressione all'ingresso della pompa, ogni pompa di fango è dotata di un sistema di carica completo.valvola farfalla e collettore corrispondente. montata sul collettore di aspirazione della pompa del fango, la pompa di ricarica è azionata dal motore speciale o dall'albero di ingresso della pompa del fango attraverso cinture a V per ridurre il consumo di energia.
A6,Parametro tecnico
| Modello | F-500 | F-800 | F-1000 | F-1300 |
| Tipo | Pistoli a azione singola tripla | Pistoli a azione singola tripla | Pistoli a azione singola tripla | Pistoli a azione singola tripla |
| Dimensione massima della linea × tratto |
170×191 mm 6 3/4" x 7.5" |
170 × 229 mm 6 3/4" x 9" |
170×254 mm 6 3/4" x 10" |
180×305 mm (7"×12") |
| Classificazione degli ictus | 165 giri/min | 150 giri/min | 140 giri/min | 120 giri/min |
| Classificazione di potenza | 373 kW 500 CV) | 597 kW (800 CV) | 746 kW (1000 CV) | 969 kW (1300 CV) |
| Tipo di attrezzatura | attrezzi per l'aringa | attrezzi per l'aringa | attrezzi per l'aringa | attrezzi per l'aringa |
| Rapporto di ingranaggio | 4.286:1 | 4.185:1 | 4.207:1 | 4.206:1 |
| Lubrificante | Forzata e schizzante | Forzata e schizzante | Forzata e schizzante | Forzata e schizzante |
| Flange di aspirazione | 8′′ di fianco (203 mm approssimativamente) |
Flancella da 10" (254 mm approssimativamente) |
Flancheria da 12′′ (305 mm approssimativamente) |
Flancheria da 12′′ (305 mm approssimativamente) |
| Flanchetta di scarico | 4"Flnge, 5000psi | 5"Flnge, 5000 psi | 5"Flnge, 5000 psi | 5"Flnge, 5000 psi |
| Pinion Shaft Dia. | 139.7mm ((5 1/2′′) | 177.8mm(7′′) | 196.9mm ((7 3/4′′) | 215.9mm ((8 1/2") |
| Chiave |
31.75×31.75 mm (1 1/4′′ x 1 1/4′′) |
44.45×44.45 mm (1 3/4′′ x 1 3/4′′) |
500,8 × 50,8 mm (2" × 2") | 500,8 × 50,8 mm (2" × 2") |
| Pot di valvole | Valve-over-Valve, API numero 5 | Valve-over-Valve, API numero 6 | Valve-over-Valve, API numero 6 | Valve-over-Valve, API numero 7 |
| Peso approssimativo | 9770kg (21540lb) | 14500 kg (31970 lb) | 18790 kg (41420 libbre) | 24572 kg (54170 libbre) |
| Modello | F-1600/1600L | F-1600HL | F-2200 | F-2200HL |
| Tipo | Piatone a azione singola tripla | Pistoli a colpo singolo triplo | Piatone a azione singola tripla | Pistoli a colpo singolo triplo |
| Dimensione massima della linea × tratto |
180×305 mm (7"×12") |
190×305 mm - 7 1/2" x 12" |
230 × 356 mm 9′′×14′′) |
230 × 356 mm 9′′×14′′) |
| Classificazione degli ictus | 120 giri/min | 120 giri/min | 105 giri/min | 105 giri/min |
| Classificazione di potenza | 1193 kW (1600 CV) | 1193 kW (1600 CV) | 1640 kW (2200 CV) | 1640 kW (2200 CV) |
| Tipo di attrezzatura | attrezzi per l'aringa | attrezzi per l'aringa | attrezzi per l'aringa | attrezzi per l'aringa |
| Rapporto di ingranaggio | 4.206:1 | 4.206:1 | 3.512:1 | 3.512:1 |
| Lubrificante | Forzata e schizzante | Forzata e schizzante | Forzata e schizzante | Forzata e schizzante |
| Flange di aspirazione |
Flancheria da 12′′ (305 mm approssimativamente) |
Flancheria da 12′′ (305 mm approssimativamente) |
Flancheria da 12′′ (305 mm approssimativamente) |
Flancheria da 12′′ (305 mm approssimativamente) |
| Flanchetta di scarico | 5′′ di flangia, 5000 psi | 5′′ di flangia, 10000 psi | 5′′ di flangia, 5000 psi | 5′′, 10000 psi |
| Dia dell'albero del pino | 215.9mm ((8 1/2") | 215.9mm ((8 1/2") | 254 mm ((10") | 254196.9mm(10′′) |
| Chiave | 500,8 × 50,8 mm (2" × 2") | 500,8 × 50,8 mm (2" × 2") |
63.5×44.45 mm (2 1/2′′ x 1 3/4′′) |
63.5×44.45 mm (2 1/2′′ x 1 3/4′′) |
| Pot di valvole | Valve-over-Valve, tipo API #7/L, API #7 | Tipo L, API #7 | Valve-over-Valve, API numero 8 | Tipo L, API numero 8 |
| Peso approssimativo | 27020 kg /26030 kg | 29400 kg (64820 lb) | 38460 kg (84790 lb) | 43080 kg (94980 lb) |
A7,Specificità
Dati sulle prestazioni della pompa F-500
|
Colpi al minuto |
Potenza nominale |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | ||||||||||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |||||||||||
| 9.4 | 1365 | 10.6 | 1540 | 12.1 | 1750 | 13.9 | 2010 | 16.1 | 2335 | 18.9 | 2740 | 22.5 | 3260 | 27.2 | 3945 | |||
| kW | HP | Dislocamento L/s (GPM) | ||||||||||||||||
| 170 | 384 | 515 |
36.75 (cfr. anche la tabella 58) |
32.56 516 |
28.61 (453) |
24.93 (395) |
21.49 (340) |
18.31 (290) |
15.39 244 |
12.72 (201) |
||||||||
| *165 | 373 | 500 |
35.67 565 |
31.60 501 |
27.77 (440) |
24.19 (383) |
20.86 (330) |
17.77 281 |
14.93 236) |
12.34 (195) |
||||||||
| 150 | 339 | 455 |
32.43 (514) |
28.73 (455) |
25.25 (400) |
21.99 (348) |
18.96 (300) |
16.16 256 |
13.58 (215) |
11.22 (178) |
||||||||
| 140 | 316 | 424 |
30.27 (480) |
26.81 (425) |
23.56 (373) |
20.53 (325) |
17.70 (280) |
15.08 239 |
12.67 (201) |
10.47 (166) |
||||||||
| 130 | 294 | 394 |
28.11 (445) |
24.90 (394) |
21.88 (347) |
19.06 (302) |
16.44 (260) |
14.00 (222) |
11.77 (186) |
9.73 (154) |
||||||||
| 120 | 271 | 364 |
25.94 (411) |
22.98 (364) |
20.20 (320) |
17.60 279 |
15.17 (240) |
12.93 (205) |
10.86 (172) |
8.98 (142) |
||||||||
| 110 | 249 | 333 |
23.78 (377) |
21.07 (334) |
18.52 (293) |
16.13 (255) |
13.91 (220) |
11.85 (188) |
9.96 (158) |
8.23 (130) |
||||||||
| 1 |
0.2162 (3.427) |
0.1915 (3.036) |
0.1683 (2.668) |
0.1466 (2.324) |
0.1264 (2.004) |
0.1077 (1.707) |
0.0905 (1.435) |
0.0748 (1.186) |
||||||||||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
Dati sulle prestazioni della pompa F-800
|
Colpi al minuto |
Potenza nominale |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | ||||||||||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |||||||||||
| 13.8 | 2000 | 15.6 | 2260 | 17.7 | 2570 | 20.3 | 2950 | 23.6 | 3420 | 27.7 | 4015 | 33.0 | 4780 | 34.5 | 5000 | |||
| kW | HP | Dislocamento L/s (GPM) | ||||||||||||||||
| 160 | 636 | 853 |
41.51 (658) |
36.77 (583) |
32.32 (512) |
28.15 (446) |
24.27 (385) |
20.68 (328) |
17.38 (275) |
14.36 (227) |
||||||||
| * 150 | 596 | 800 |
38.92 (617) |
34.47 (546) |
30.30 (480) |
26.39 (418) |
22.76 (360) |
19.39 (307) |
16.29 258 |
13.47 (213) |
||||||||
| 140 | 557 | 747 |
36.32 - 575 |
32.17 (510) |
28.28 (448) |
24.63 (390) |
21.24 (336) |
18.10 287 |
15.21 241 |
12.57 (199) |
||||||||
| 130 | 517 | 693 |
33.73 (534) |
29.88 (473) |
26.26 (416) |
22.87 (362) |
19.72 (312) |
16.81 (266) |
14.12 (224) |
11.67 (185) |
||||||||
| 120 | 477 | 640 |
31.13 (493) |
27.58 (437) |
24.24 (384) |
21.11 (334) |
18.21 288 |
15.51 246 |
13.03 (206) |
10.77 (171) |
||||||||
| 110 | 437 | 587 |
28.54 (452) |
25.28 (400) |
22.22 (352) |
19.35 (307) |
16.69 (264) |
14.22 (225) |
11.95 (189) |
9.87 (156) |
||||||||
| 1 |
0.2594 (4.112) |
0.2298 (3.643) |
0.2020 (3.202) |
0.1759 (2.789) |
0.1517 (2.405) |
0.1293 (2.049) |
0.1086 (1.722) |
0.0898 (1.423) |
||||||||||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
Dati sulle prestazioni della pompa F-1000
|
Colpi al minuto |
Potenza nominale |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | ||||||||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | ||||||||||
| 16.6 | 2410 | 18.8 | 2725 | 21.4 | 3100 | 24.5 | 3555 | 28.4 | 4125 | 33.4 | 4840 | 34.5 | 5000 | |||
| kW | HP | Dislocamento L/s (GPM) | ||||||||||||||
| 150 | 799 | 1071 |
43.24 (685) |
38.30 (607) |
33.66 (533) |
29.33 (465) |
25.29 (401) |
21.55 (341) |
18.10 287 |
|||||||
| * 140 | 746 | 1000 |
40.36 (639) |
35.75 Altri (566) |
31.42 (498) |
27.37 (434) |
23.60 (374) |
20.11 (318) |
16.90 (268) |
|||||||
| 130 | 692 | 929 |
37.47 (594) |
33.20 (526) |
29.18 (462) |
25.42 (403) |
21.91 (347) |
18.67 (296) |
15.69 248 |
|||||||
| 120 | 639 | 857 |
34.59 (548) |
30.64 (485) |
26.93 (427) |
23.46 (372) |
20.23 (320) |
17.24 (273) |
14.48 (229) |
|||||||
| 110 | 586 | 786 |
31.71 502 |
28.09 (445) |
24.69 (391) |
21.51 (341) |
18.54 (294) |
15.80 (250) |
13.28 (210) |
|||||||
| 100 | 533 | 714 |
28.83 (457) |
25.53 (404) |
22.44 (355) |
19.55 (310) |
16.86 (267) |
14.36 (227) |
12.07 (191) |
|||||||
| 1 |
0.2883 (4.569) |
0.2553 (4.047) |
0.2244 (3.557) |
0.1955 (3.099) |
0.1686 (2.672) |
0.1436 (2.277) |
0.1207 (1.913) |
|||||||||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
Dati sulle prestazioni del F-1300,Pompa F-1600 e F-1600L
|
Colpi al minuto |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | |||||||||||||||
| 180 | 170 | 160 | 150 | 140 | 130 | |||||||||||
| F-1300 | 18.7 | 2720 | 21.0 | 3050 | 23.7 | 3440 | 27.0 | 3915 | 31.0 | 4495 | 34.5 | 5000 | ||||
| F-1600/1600L | 23.1 | 3345 | 25.9 | 3750 | 29.2 | 4235 | 33.2 | 4820 | 34.5 | 5000 | 34.5 | 5000 | ||||
| Potenza nominale |
Dislocamento L/s (GPM) |
|||||||||||||||
| F-1300 | F-1600/1600L | |||||||||||||||
| kW | HP | kW | HP | |||||||||||||
| 130 | 1050 | 1408 | 1293 | 1733 |
50.42 (799) |
44.97 (713) |
39.83 (631) |
35.01 (555) |
30.50 (483) |
26.30 (417) |
||||||
| * 120 | 969 | 1300 | 1193 | 1600 |
46.54 737 |
41.51 (658) |
36.77 (583) |
32.32 (512) |
28.15 (446) |
24.27 (385) |
||||||
| 110 | 889 | 1192 | 1094 | 1467 |
42.66 (cfr. |
38.05 (603) |
33.71 (534) |
29.62 (469) |
25.81 (409) |
22.25 (352) |
||||||
| 100 | 808 | 1083 | 994 | 1333 |
38.78 (614) |
34.59 (548) |
30.64 (485) |
26.93 (427) |
23.46 (372) |
20.23 (320) |
||||||
| 90 | 727 | 975 | 895 | 1200 |
34.90 (553) |
31.13 (493) |
27.58 (437) |
24.24 (384) |
21.11 (334) |
18.21 288 |
||||||
| 1 |
0.3878 (6.147) |
0.3459 5.483 |
0.3064 (4.857) |
0.2693 (4.269) |
0.2346 (3.719) |
0.2023 (3.206) |
||||||||||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2Il * presenta i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
Dati sulle prestazioni della pompa F-1600HL
|
Colpi al minuto |
Potenza nominale |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | ||||||||
| 190 | 180 | 170 | 160 | 150 | ** 140 | **130 | ** 120 | |||
|
20.7 (3005) |
23.1 (3345) |
25.9 (3750) |
29.2 (4235) |
33.2 (4820) |
38.1 (5530) |
44.2 (6415) |
51.9 (7500) |
|||
|
kW |
HP |
|||||||||
| Dislocamento L/s (GPM) | ||||||||||
| 130 | 1293 | 1733 |
56.17 (890) |
50.42 (799) |
44.97 (713) |
39.83 (631) |
35.01 (555) |
30.50 (483) |
26.30 (417) |
22.41 (355) |
| * 120 | *1193 | 1600 |
51.85 (822) |
46.54 737 |
41.51 (658) |
36.77 (583) |
32.32 (512) |
28.15 (446) |
24.27 (385) |
20.68 (328) |
| 110 | 1094 | 1467 |
47.53 (753) |
42.66 (cfr. |
38.05 (603) |
33.71 (534) |
29.62 (469) |
25.81 (409) |
22.25 (352) |
18.96 (300) |
| 100 | 994 | 1333 |
43.21 (685) |
38.78 (614) |
34.59 (548) |
30.64 (485) |
26.93 (427) |
23.46 (372) |
20.23 (320) |
17.24 (273) |
| 90 | 895 | 1200 |
38.89 (614) |
34.90 (553) |
31.13 (493) |
27.58 (437) |
24.24 (384) |
21.11 (334) |
18.21 288 |
15.51 246 |
| 80 | 795 | 1067 |
34.56 (548) |
31.02 (492) |
27.67 (438) |
24.51 (388) |
21.54 (341) |
18.77 (297) |
16.18 256 |
13.79 (218) |
| 1 |
0.4321 (6.849) |
0.3878 (6.147) |
0.3459 5.483 |
0.3064 (4.857) |
0.2693 (4.269) |
0.2346 (3.719) |
0.2023 (3.206) |
0.1724 (2.732) |
||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2Il * presenta i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
Dati sulle prestazioni della pompa F-2200
|
Colpi al minuto |
Potenza nominale |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | ||||||||||
| 230 | 220 | 210 | 200 | 190 | 180 | 170 | 160 | 150 | 140 | |||
|
19.0 (2760) |
20.8 (3015) |
22.8 (3310) |
25.1 (3645) |
27.9 (4040) |
31.0 (4505) |
34.5 (5000) |
34.5 (5000) (Max.) |
34.5 (5000) (Max.) |
34.5 (5000) (Max.) |
|||
|
kW |
HP |
|||||||||||
| Dislocamento L/s (GPM) | ||||||||||||
| *105 | * 1640 | 2200 |
77.65 (1231) |
71.05 (di cui: |
64.73 (1026) |
58.72 (931) |
52.99 (840) |
47.56 (754) |
42.42 - - - - |
37.58 (596) |
33.03 (524) |
28.77 (456) |
| 90 | 1406 | 1886 |
66.56 (1055) |
60.90 (996) |
55.49 (880) |
50.33 (798) |
45.42 (720) |
40.77 (646) |
36.36 - - - - |
32.21 (511) |
28.31 (449) |
24.66 (391) |
| 80 | 1250 | 1676 |
59.16 (938) |
54.13 (858) |
49.32 (782) |
44.74 (709) |
40.37 (640) |
36.24 (574) |
32.32 (512) |
28.63 (454) |
25.16 (399) |
21.92 (347) |
| 70 | 1094 | 1467 |
51.76 (820) |
47.36 (751) |
43.16 (684) |
39.14 (620) |
35.33 (560) |
31.71 503 |
28.28 (448) |
25.05 (397) |
22.02 (349) |
19.18 (304) |
| 60 | 937 | 1257 |
44.37 (703) |
40.60 (644) |
36.99 (cfr. anche la tabella 58) |
33.55 (532) |
30.28 (480) |
27.18 (431) |
24.24 (384) |
21.47 (340) |
18.87 (299) |
16.44 (261) |
| 50 | 781 | 1048 |
36.97 (cfr. anche la tabella 58) |
33.83 (536) |
30.83 (489) |
27.96 (443) |
25.23 (400) |
22.65 (359) |
20.20 (320) |
17.89 284 |
15.73 249 |
13.70 (217) |
| 1 |
0.7395 (cfr. punto 11.72) |
0.6766 Altri prodotti |
0.6165 (9.772) |
0.5592 (8.863) |
0.5047 (8.000) |
0.4530 (7.180) |
0.4040 (6.404) |
0.3579 (5.673) |
0.3146 (4.986) |
0.2740 (4.343) |
||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2Il * presenta i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
Dati sulle prestazioni della pompa F-2200HL
|
Colpi al minuto |
Potenza nominale |
Dimensione del rivestimento ((mm) e pressione nominale MPa ((psi) | |||||||||||
| 230 | 220 | 210 | 200 | 190 | 180 | 170 | ** 160 | ** 150 | ** 140 | **130 | |||
|
19.0 (2760) |
20.8 (3015) |
22.8 (3310) |
25.1 (3645) |
27.9 (4040) |
31.0 (4505) |
34.8 (5050) |
39.3 (5700) |
44.7 (6485) |
51.3 (7445) |
52.0 (7500) (Max.) |
|||
|
kW |
HP |
||||||||||||
| Dislocamento L/s (GPM) | |||||||||||||
| *105 | * 1640 | 2200 |
77.65 (1231) |
71.05 (di cui: |
64.73 (1026) |
58.72 (931) |
52.99 (840) |
47.56 (754) |
42.42 - - - - |
37.58 (596) |
33.03 (524) |
28.77 (456) |
24.81 (393) |
| 90 | 1406 | 1886 |
66.56 (1055) |
60.90 (996) |
55.49 (880) |
50.33 (798) |
45.42 (720) |
40.77 (646) |
36.36 - - - - |
32.21 (511) |
28.31 (449) |
24.66 (391) |
21.26 (337) |
| 80 | 1250 | 1676 |
59.16 (938) |
54.13 (858) |
49.32 (782) |
44.74 (709) |
40.37 (640) |
36.24 (574) |
32.32 (512) |
28.63 (454) |
25.16 (399) |
21.92 (347) |
18.90 (300) |
| 70 | 1094 | 1467 |
51.76 (820) |
47.36 (751) |
43.16 (684) |
39.14 (620) |
35.33 (560) |
31.71 503 |
28.28 (448) |
25.05 (397) |
22.02 (349) |
19.18 (304) |
16.54 262 |
| 60 | 937 | 1257 |
44.37 (703) |
40.60 (644) |
36.99 (cfr. anche la tabella 58) |
33.55 (532) |
30.28 (480) |
27.18 (431) |
24.24 (384) |
21.47 (340) |
18.87 (299) |
16.44 (261) |
14.18 (225) |
| 50 | 781 | 1048 |
36.97 (cfr. anche la tabella 58) |
33.83 (536) |
30.83 (489) |
27.96 (443) |
25.23 (400) |
22.65 (359) |
20.20 (320) |
17.89 284 |
15.73 249 |
13.70 (217) |
11.81 (187) |
| 1 |
0.7395 (cfr. punto 11.72) |
0.6766 Altri prodotti |
0.6165 (9.772) |
0.5592 (8.863) |
0.5047 (8.000) |
0.4530 (7.180) |
0.4040 (6.404) |
0.3579 (5.673) |
0.3146 (4.986) |
0.2740 (4.343) |
0.2363 3,745) |
||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2Il * presenta i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
![]()
F1 - Pompe di fango per trivellazione della serie
Le pompe per fango per perforazione della serie F1 comprendono sistema di alimentazione, sistema di spruzzatura, sistema di lubrificazione e sistema di ricarica.
Ⅰ- Fermare l' alimentazione.
Tecnica caratteristiche
· ingranaggi a spine di aringhe con denti continui, la macinazione degli ingranaggi è carburante e indurente, il che migliora la capacità di resistenza alla corrosione.
· Dotato di albero motore di tipo blocco e di macchinario completo con vantaggi di eccellente equità, funzionamento regolare e minore vibrazione e rumore.
· La base dell'albero principale utilizza la struttura "non-cap", che può modificare la condizione di forza dei bulloni nell'albero principale,
e migliora l'affidabilità.
· La guida della testa trasversale sostitubile e la testa trasversale adotta metallo speciale per la spruzzatura;
· Il telaio è realizzato in piastra di acciaio saldato per fornire al telaio una elevata resistenza, una buona rigidità e un peso leggero;
· La struttura a doppia tenuta per la barra di prolungamento fornisce una buona tenuta.
· L'estremità di alimentazione utilizza il sistema di lubrificazione combinato di lubrificazione forzata e di lubrificazione da spruzzo.
Ⅱ- Fusoliera
Caratteristiche tecniche
· Ogni parte di tenuta adotta la compattazione di rigidità e ha una buona tenuta ad alta pressione;
· L'estremità verticale del fluido presenta buone prestazioni di aspirazione;
· All'uscita di scarico sono installati ammortizzatore di scarico, valvola di scarto e scarico a cinque vie.
Ⅲ. Sistema di spruzzatura
Questo sistema è costituito principalmente da una pompa di spruzzatura, un serbatoio di acqua di raffreddamento e un tubo di spruzzatura, la cui funzione è quella di raffreddare e lavare il rivestimento e il pistone in modo da prolungare la loro vita utile.
La pompa a spruzzo centrifuga è azionata da un motore separato e raffreddata e lubrificata con acqua.
ⅣSistema di lubrificazione
L'olio a pressione viene trasportato attraverso una condotta di lubrificazione, una testa trasversale, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico.Barre intermedie e tutti i cuscinetti da una pompa dell'olio di ingranaggio all'interno dell'esterno del telaio per realizzare la lubrificazione forzataLa condizione di funzionamento della pompa dell'olio può essere compresa dal manometro dietro il telaio.
ⅤSistema di ricarica
Per evitare che si verifichi una serratura d'aria per una bassa pressione all'ingresso della pompa, ogni pompa di fango è dotata di un sistema di carica completo.valvola farfalla e collettore corrispondenteLa pompa di ricarica è azionata da un motore indipendente e montata sul collettore di aspirazione della pompa di fango.
Ⅵ.Specificazioni
| Modello | F1-800 | F1-1600 |
| Tipo | Pistoli a azione singola tripla | Pistoli a azione singola tripla |
| Dimensione massima del rivestimento × resistenza |
170×216 mm 6 3/4" x 8,5" |
180×280 mm 7" x 11" |
| Classificazione dei colpi | 160 giri/min | 130 giri/min |
| Classificazione di potenza | 597 kW (800 CV) | 1193 kW (1600 CV) |
| Tipo di attrezzatura | Strumenti per l'arringhiera | Strumenti per l'arringhiera |
| Rapporto di ingranaggio | 3.3143:1 | 3.7381:1 |
| Lubrificazione | Forzare e spruzzare | Forzare e spruzzare |
| Portata di aspirazione | Flanco da 8′′ ((203mm) | Flanco da 10′′ (75 mm) |
| Sgombero di scarico | 4′′, 5000 psi | 4′′, 5000 psi |
| Pinion Shaft Dia. | 177.8mm(7′′) | 215.9mm ((8-1/2′′) |
| Chiave |
44.45×44.45 mm (1 3/4′′ x 1 3/4′′) |
500,8 × 50,8 mm (2" × 2") |
| Pot di valvole | Valvola-sopra-valvola, API numero 6 | Valvola-sopra-valvola, API #7 |
| Peso approssimativo | 11536kg (25430lb) | 20700 kg (45635 libbre) |
Ⅶ.Dati sulle prestazioni:
Dati sulle prestazioni di F1-800:
|
Stroke ok per minuto rpm |
Classificazione di potenza |
Dimensione del rivestimento (mm) e pressione nominale (MPa,psi) | ||||||||
| 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |||
|
kW |
CV |
13.7 | 15.5 | 17.6 | 20.2 | 23.4 | 27.5 | 32.7 | 34.5 | |
| 1985 | 2240 | 2550 | 2925 | 3395 | 3985 | 4740 | 5000 | |||
| Dislocamento L/S | ||||||||||
| 160* | 597* | 800* | 39.22 | 34.74 | 30.54 | 26.60 | 22.94 | 19.54 | 16.42 | 13.57 |
| 150 | 559 | 750 | 36.77 | 32.57 | 28.63 | 24.94 | 21.50 | 18.32 | 15.40 | 12.72 |
| 140 | 522 | 700 | 34.32 | 30.40 | 26.72 | 23.28 | 20.07 | 17.10 | 14.37 | 11.88 |
| 130 | 485 | 650 | 31.87 | 28.23 | 24.81 | 21.61 | 18.64 | 15.88 | 13.34 | 11.03 |
| 120 | 447 | 600 | 29.42 | 26.06 | 22.90 | 19.95 | 17.20 | 14.66 | 12.32 | 10.18 |
| 1 | 0.2451 | 0.2171 | 0.1909 | 0.1663 | 0.1434 | 0.1221 | 0.1026 | 0.0848 | ||
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2Il * presenta i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
Dati sulle prestazioni di F1-1600
|
Corso al minuto r/min |
Classificazione di potenza |
Dimensione del rivestimento (mm) e pressione nominale (MPa, psi) | |||||
| 180 | 170 | 160 | 150 | 140 | |||
|
kW |
CV |
23.2 | 26.0 | 29.3 | 33.4 | 34.5 | |
| 3365 | 3770 | 4255 | 4840 | 5000 | |||
| Dislocamento L/s | |||||||
| 130* | 1193 | 1600 | 46.31 | 41.31 | 36.59 | 32.16 | 28.02 |
| 120 | 1101 | 1477 | 42.75 | 38.13 | 33.78 | 29.69 | 25.86 |
| 110 | 1009 | 1354 | 39.19 | 34.95 | 30.96 | 27.21 | 23.71 |
| 100 | 917 | 1231 | 35.63 | 31.78 | 28.15 | 24.74 | 21.55 |
| 90 | 826 | 1108 | 32.06 | 28.60 | 25.33 | 22.27 | 19.40 |
| 80 | 734 | 985 | 28.50 | 25.42 | 22.52 | 19.79 | 17.24 |
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2Il * presenta i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
![]()
![]()
![]()
QDP-3000 Pompa di fango per trivellazione e unità di pompaggio
QDP-3000 cinque cilindri pompe di fango includono fine di potenza, fine del fluido, sistema di spruzzatura, sistema di lubrificazione QDP-3000 pompe di fango includono motore alternativo, cambio e cinque cilindri pompa
![]()
Caratteristiche prestazionali:
· Alta potenza, grande cilindrata, alta pressione.
· Spostamento e pressione di scarico in modo uniforme.
· Piccole dimensioni e peso leggero,
Caratteristiche strutturali
- La pompa di fango per perforazione o l'unità di pompa adotta una progettazione modulare, disassemblabile e facilmente spostata.
- Gli alberi motore con lavorazione completa hanno un peso leggero e squilibrato, un funzionamento uniforme, un supporto multipunto e caratteristiche di elevata resistenza.
- Al fine di ridurre l'usura eccentrica del rivestimento parziale del cilindro, tra la testa trasversale e la barra di estensione vengono utilizzati cuscinetti di giunzione.La superficie della testa trasversale è spruzzata con metallo babbit per migliorare la pressione specifica ammissibile e la velocità ammissibile.
- Il nuovo cilindro idraulico riduce il peso, migliora le prestazioni di aspirazione e sostituisce facilmente la valvola di aspirazione.
- Le principali parti a pressione dell'estremità fluida adottano tutte forgiature in acciaio legato.
Parametri di base della pompa di fango per trivellazione QDP-3000
Specificità
| Modello | QDP-3000 | |||||
| Potenza di ingresso nominale | 2237 kW ((3000 CV) | |||||
| colpi | 300 mm | |||||
| Numero di cicli nominali | 117 r/min | |||||
| Diametro del cilindro, mm | φ130 | φ140 | φ150 | φ160 | φ170 | φ180 |
| Numero massimo di corsie, r/min | 166 | 154 | 144 | 135 | 127 | 120 |
| Pressione massima di scarico, MPa | 51.9 | 44.7 | 39.0 | 34.2 | 30.3 | 27.0 |
| Spostamento massimo | 55.08 | 59.27 | 63.62 | 67.86 | 72.07 | 76.34 |
| Carico nominale del bastone | 688,338 N | |||||
| Diametro del tubo di aspirazione | 305 mm (12 pollici) | |||||
| Diametro del tubo di scarico | 130 mm (51/8′′ API 10000psi flange) | |||||
| Peso della singola pompa | 41,018 kg | |||||
| 57,695 kg | ||||||
Dati sulle prestazioni
Specificità φ130×300 mm
| Corso r/min | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | 144 | 154 | 166 | |
|
Pressione |
MPa | 51.9 | 51.9 | 51.9 | 51.9 | 51.9 | 51.9 | 51.9 | 47.8 | 44.9 | 42.1 | 39.4 | 36.5 |
| psi | 7520 | 7520 | 7520 | 7520 | 7520 | 7520 | 7520 | 6929 | 6518 | 6111 | 5714 | 5301 | |
|
Dislocazione |
L/s | 19.91 | 23.23 | 26.55 | 29.86 | 33.18 | 36.50 | 38.82 | 42.14 | 44.80 | 47.78 | 51.10 | 55.08 |
| GPM | 316 | 368 | 421 | 473 | 526 | 579 | 615 | 668 | 710 | 757 | 810 | 837 | |
|
Potenza |
kW | 1147 | 1338 | 1530 | 1720 | 1912 | 2103 | 2237 | 2237 | 2237 | 2237 | 2237 | 2237 |
| CV | 1538 | 1795 | 2051 | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Specifiche φ140×300 mm
| Colpo al minuto | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | 144 | 154 | |
|
Pressione |
MPa | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 | 44.7 | 41.2 | 38.8 | 36.3 | 34.0 |
| psi | 6483 | 6483 | 6483 | 6483 | 6483 | 6483 | 6483 | 6323 | 5974 | 5620 | 4927 | |
|
Dislocazione |
L/s | 23.09 | 26.94 | 30.79 | 34.64 | 38.48 | 42.33 | 45.03 | 48.88 | 51.95 | 55.42 | 59.27 |
| GPM | 366 | 427 | 488 | 549 | 610 | 671 | 714 | 775 | 823 | 878 | 939 | |
|
Potenza |
kW | 1147 | 1338 | 1530 | 1721 | 1912 | 2103 | 2237 | 2237 | 2237 | 2237 | 2237 |
| CV | 1538 | 1795 | 2051 | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | 3000 | 3000 | |
Specificitàφ150×300 mm
| Corso r/min | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | 144 | |
|
Pressione |
MPa | 39.0 | 39.0 | 39.0 | 39.0 | 39.0 | 39.0 | 39.0 | 35.9 | 33.8 | 31.6 |
| psi | 5656 | 5656 | 5656 | 5656 | 5656 | 5656 | 5656 | 5204 | 4896 | 4590 | |
|
Dislocazione |
L/s | 26.51 | 30.93 | 35.34 | 39.76 | 44.18 | 48.60 | 51.69 | 56.11 | 59.64 | 63.62 |
| GPM | 420 | 490 | 560 | 630 | 700 | 770 | 819 | 889 | 945 | 1008 | |
|
Potenza |
kW | 1147 | 1338 | 1530 | 1721 | 1912 | 2103 | 2237 | 2237 | 2237 | 2237 |
| CV | 1538 | 1795 | 2051 | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | 3000 | |
Specificità φ160×300 mm
| Corso r/min | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | 135 | |
|
Pressione |
MPa | 34.2 | 34.2 | 34.2 | 34.2 | 34.2 | 34.2 | 34.2 | 31.5 | 29.7 |
| psi | 4960 | 4960 | 4960 | 4960 | 4960 | 4960 | 4960 | 4574 | 4303 | |
|
Dislocazione |
L/s | 30.16 | 35.19 | 40.21 | 45.24 | 50.27 | 55.29 | 58.81 | 63.84 | 67.86 |
| GPM | 478 | 558 | 637 | 717 | 797 | 876 | 932 | 1012 | 1076 | |
|
Potenza |
kW | 1147 | 1338 | 1530 | 1721 | 1912 | 2103 | 2237 | 2237 | 2237 |
| CV | 1538 | 1795 | 2051 | 2308 | 2564 | 2821 | 3000 | 3000 | 3000 | |
Specificità φ170×300 mm
| Ictusr/min | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 127 | |
|
Pressione |
MPa | 30.3 | 30.3 | 30.3 | 30.3 | 30.3 | 30.3 | 30.3 | 27.9 |
| psi | 4399 | 4399 | 4399 | 4399 | 4399 | 4399 | 4399 | 4052 | |
|
Dislocazione |
L/s | 34.05 | 39.72 | 45.40 | 51.07 | 56.74 | 62.42 | 66.39 | 72.07 |
| GPM | 540 | 630 | 720 | 809 | 899 | 989 | 1052 | 1142 | |
|
Potenza |
kW | 1147 | 1338 | 1530 | 1721 | 1912 | 2103 | 2237 | 2237 |
| CV | 1538 | 1795 | 2051 | 2308 | 2564 | 2821 | 3000 | 3000 | |
Specificitàφ180×300 mm
| Ictusr/min | 60 | 70 | 80 | 90 | 100 | 110 | 117** | 120 | |
|
Pressione |
MPa | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 26.4 |
| psi | 3923 | 3923 | 3923 | 3923 | 3923 | 3923 | 3923 | 3825 | |
|
Dislocazione |
L/s | 38.17 | 44.53 | 50.89 | 57.26 | 63.62 | 69.98 | 74.43 | 76.34 |
| GPM | 605 | 706 | 807 | 908 | 1008 | 1109 | 1180 | 1210 | |
|
Potenza |
kW | 1147 | 1338 | 1530 | 1721 | 1912 | 2103 | 2237 | 2237 |
| CV | 1538 | 1795 | 2051 | 2308 | 2564 | 2821 | 3000 | 3000 | |
Nota:
1I dati sulle prestazioni sono calcolati in base al 100% di efficienza volumetrica e al 90% di efficienza meccanica.
2. presentano i numeri di tempi raccomandati della pompa e la potenza di ingresso quando è in funzionamento continuo.
- Pompina a battito nominale di 117 s/min, quando il battito è inferiore al numero nominale, può raggiungere i massimi livelli di scarico sotto la pressione della bombola;quando l'impulso è maggiore del numero di valori nominali, lo spostamento aumenta, ma la pressione di scarico scende.
Superare il numero massimo di corsie non raccomandato per l'uso, per soddisfare i requisiti sotto la premessa di pressione di lavoro è raccomandato cilindro di dimensioni maggiori in modo che contribuisce a ridurre il numero di rosso,migliorare la durata di servizio delle parti indossabili.
![]()
![]()
Avviso di ordinazione della pompa del fango
- Per le specifiche dei rivestimenti e dei pistoni delle pompe per fango che vengono fornite, si veda il seguente modulo (non sono fornite altre specifiche di rivestimento o di pistoni)
| F-500/800/1000/1300/1600 | F-2200 | F-1600HL | F-2200HL | F1-800 | F1-1600 | QDP-3000 |
| Φ170 mm | Φ230 mm | Φ180 mm | Φ220 mm | Φ160 mm | Φ170 mm | Φ180 mm |
Le esigenze particolari del cliente dovrebbero essere chiaramente indicate nel contratto.
- Una volta consegnata, ogni pompa sarebbe dotata di una serie di strumenti speciali come il tiratore idraulico delle valvole.
- Quando sarà consegnata, ogni pompa sarà dotata di una serie di pezzi di ricambio per la sostituzione di tutti i componenti della tenuta (placca di gomma non inclusa).ogni pompa è dotata di 10 perni di taglio (per le valvole di sicurezza). I clienti dovrebbero fare riferimento a
e di acquistare altri pezzi di ricambio. - La puleggia a cintura o la puleggia a catena non sono incluse nella pompa singola.
- Se i clienti hanno bisogno di un ripensamento della pompa, dovrebbero notarlo al momento dell'ordine.
