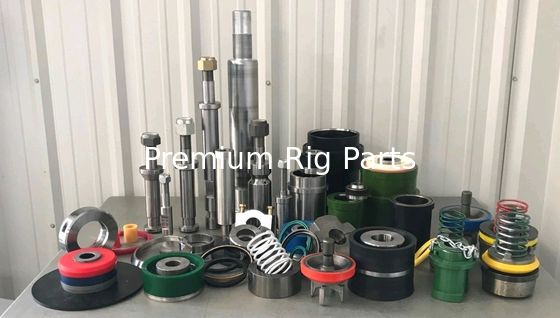

Valvole e sedili di pompe per fango

Premifabbrica una vasta gamma di valvole e sedili per le seguenti applicazioni, tra le altre: pompe di ripiego; pompe per la fratturazione di pozzi ad alta pressione; pompe per la cementazione; e pompe per il fango.

Valvo e sedile a braccio crociato/4-web

La valvola a braccio crociato è un sistema di valvole guidate al centro a 4 reti.Disponibile nelle versioni a temperatura standard e ad alta temperatura per uso pesante.

Con rivestimento in ossido per combattere la corrosione durante lo stoccaggio. Disponibile con sedili API standard e sedili API modificati.

Vantaggi del design:

Ø Ampia area di appoggio del sedile da metallo a metallo, durata di utilizzo più lunga per le aree di utilizzo metalliche

Ø Disegno del sedile a 4 file massimizza l'area portante e facilita il tiraggio del sedile

Ø Questo gruppo di valvole e sedili a guida a staffa è senza peso e offre un valore ragionevole ad un prezzo economico.

Temperatura di funzionamento:

Ø Inserto standard Temperatura fino a 80°C

Ø Alta temperatura (HC) Inserimento - 110°C

Valvola a legame

PremiIntroduce una nuova e migliorata valvola aperta con inserto adesivo.

inserimento per garantire un adattamento più stretto. Questo disegno è fissato in modo permanente al corpo della valvola. Ciò riduce la tendenza dei fluidi a penetrare tra l'inserto di poliuretano e il corpo della valvola;prevenzione del fallimentoQuesto inserto di poliuretano legato è anche usato per ridurre al minimo lo shock quando la valvola si chiude.

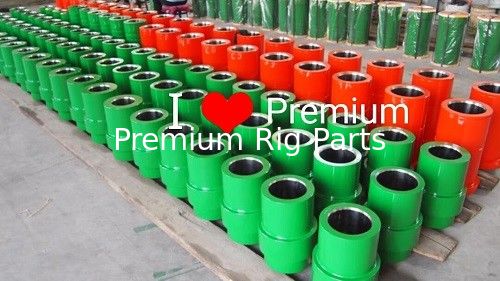

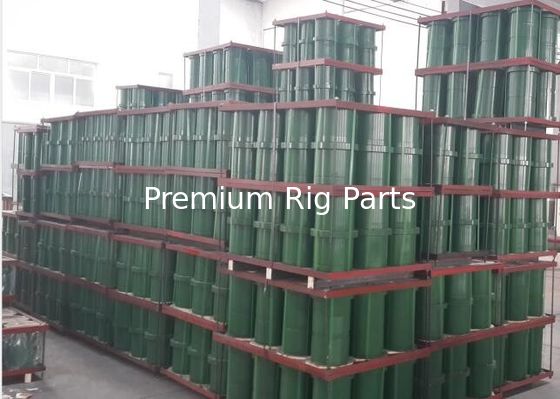

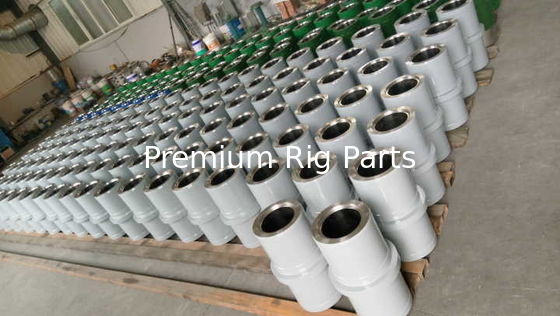

Premium produce rivestimenti a manica in lega di cromo, rivestimenti induriti, rivestimenti induriti / cromati e rivestimenti in zirconia.Tutti i nostri prodotti di rivestimento sono intercambiabili con i prodotti OEM e soddisfano o superano gli standard API-7K.

Tutti i nostri rivestimenti sono realizzati con un guscio in acciaio forgiato ad alta resistenza, lavorato per adattarsi alle pompe triplex e dotato di manica per labbra ad alta pressione.Il rivestimento è lavorato con precisione a tolleranze esatte per mantenere il rivestimento concentricoLa manica è fabbricata con le tolleranze di foratura specificate dall'API per garantire una vita più lunga riducendo gli spazi tra il foratura e il pistone.

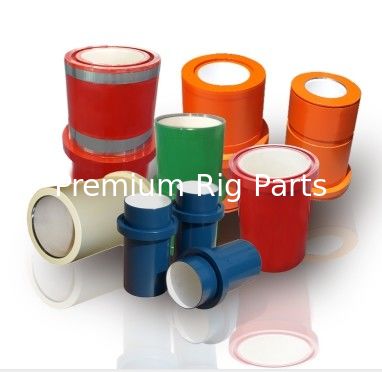

Involucro di zirconia

Il rivestimento in zirconio di Premium offre un risparmio di costi per tutta la vita, una durata di servizio significativamente più lunga, prestazioni migliori e un funzionamento più sicuro rispetto a quelli realizzati in ceramica allumina più comunemente utilizzata.Il rivestimento in zirconio di Premium è una matrice proprietaria a base di zirconio con caratteristiche meccaniche significativamente migliorate.

◎ Il zirconio ha tre importanti vantaggi rispetto all'allumina.

◎ La zirconia presenta una migliore resistenza all'impatto.

◎ La zirconia è più dura dell'allumina.

◎ La zirconia può essere affinata per ottenere finiture superficiali più sottili dell'allumina.

◎Le fodere in zirconia forniscono una finitura superficiale tre o quattro volte più fine dell'alumina.

Tutti e tre questi vantaggi di proprietà si traducono in minori costi di proprietà.la maggiore resistenza all'impatto riduce i costi significativi per la sostituzione di rivestimenti rotti sul campoI miglioramenti delle finiture superficiali, nel frattempo, hanno un effetto indiretto.

◎ Disegno HP con spalla sullo scafo per evitare lo slittamento della manica

◎ Riduzione dell'usura del rivestimento e del pistone

◎ Per tutte le operazioni di perforazione fino a 7500 PSI

◎ Durezza del foraggio 92-94 Rockwell

◎ Tolleranze ID di + 0,010 ‰/ - 0,000 ‰

◎ Finitura superficiale da 4 a 8 RMS

◎ Durezza i s HV 0,3 kg/mm ?? 1100/1200 (92 - 94 Rc)

◎ Progettazione ad alta pressione per prevenire lo slittamento

◎ Le dimensioni del filtro sono disponibili da 41⁄2 ′′ a 7 ′′ per tutte le pompe di fango popolari

Sleeve di liner in zirconia

Proprietà chimiche e meccaniche

Che cos' è Zirconia?

• La sua grande durezza, la sua bassa reattività e il suo elevato punto di fusione

Il che lo rende il minerale più antico che si possa trovare sulla Terra.

• Il biossido di zirconio (ZrO 2), noto anche come zirconia, è un ossido cristallino bianco dell' elemento zirconio (Zr).

• Esiste in natura sotto forma di Baddeleyite.

• Uno dei materiali ceramici più studiati.

Caso di studio sulla zirconia

→ Ha condotto uno studio di caso di quattro anni e raccolto oltre 12.000 ore di pompaggio

→ Le pompe che utilizzano le rivestimenti in cromo avevano un costo di $ 47.000 contro $ 11.000 per le rivestimenti in zirconia

→Gli arresti delle pompe sono stati 4 volte più elevati (8 contro 32) nelle pompe al cromo rispetto alle pompe a zirconia

→ Le pompe con rivestimento in zirconia utilizzano circa 1/5 dei pistoni rispetto alle pompe con rivestimento in cromo

Benefici della zirconia

→ rivestimenti in ceramica fuori eseguire rivestimenti in acciaio

→ Il zirconio è significativamente più forte e resistente dell'alluminio in termini di flessione o di tensione, spesso di un fattore 4 o più

→ Non richiede barre di pistone autoallineanti

→ Una durata di vita più lunga e meno usura riducono il costo complessivo

→ Il costo orario di una linea tradizionale è di circa 1,05 dollari l'ora, mentre quello di una linea di zirconia è di circa 0,23 dollari l'ora

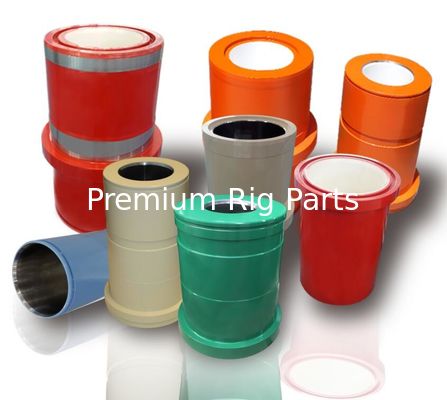

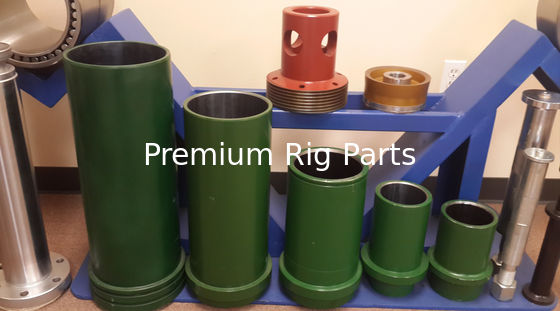

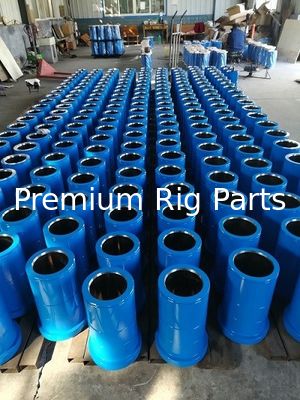

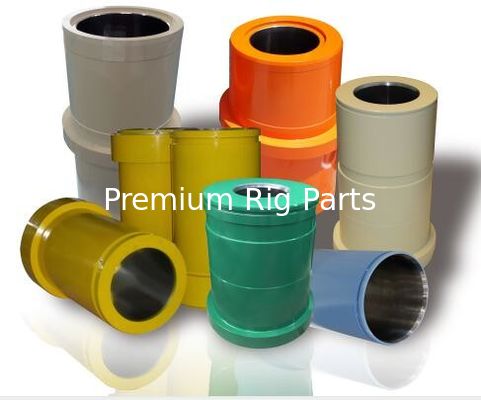

Liner a manica in alto cromo

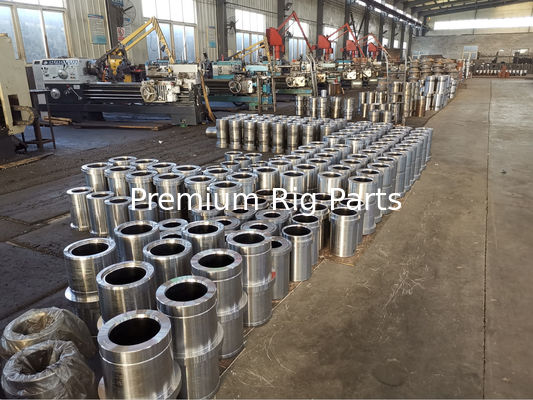

Lo scafo esterno, o corpo, del rivestimento è una forgia di alta resistenza.PremiLa manica è fusa a centrifugio nelPremiIl cromo è la quantità massima di cromo per il metallo comune e il cromo è la quantità massima di cromo per il metallo comune.Premiaggiunge molibdeno a

Il rivestimento è classificato per corrispondere alla pressione nominale della pompa per dimensione del rivestimento.

- Casco esterno in acciaio forgiato.

· - Manica interna in alta lega di cromo affinata per ottenere finiture simili a specchi.

- per tutte le operazioni di perforazione fino a 5000 PSI e 7500 PSI

- La durezza del foraggio è 62-69 Rockwell

- Progettazione HP per evitare lo scivolamento della manica interna

- Vita utile estremamente lunga

Involucro cromato

PremiLe piastre cromate si applicano sullo stesso scafo esterno, al posto della manica, fino a raggiungere lo spessore massimo.

Caratteristiche:

• Costruzione di uno scafo in acciaio forgiato ad alta resistenza.

• Opzionale cromatura per raggiungere una durezza di 62 RC.

Involucro indurito

Prezzi di baseS Liner indurito illo stesso scafo esterno al posto della manica fino allo spessore massimo.

Caratteristiche:

• Costruzione di uno scafo in acciaio forgiato ad alta resistenza.

• Il foro interno è nitrocarburizzato e spegnato fino a raggiungere una durezza di 60 RC.

• resistenza alla corrosione, libera deformazione.

Premium può produrre le seguenti pompe di marca, rivestimenti cromatizzati e induriti e altro ancora:

Pistoli di pompe per fango

PremiI pistoni sono realizzati con tolleranze precise e comprendono una varietà di materiali che consentono una durata di vita prolungata.I materiali per i pistoni comprendono i seguenti, dalle dimensioni 3° a 7°-1/2°, per adattarsi a tutti i tipi di condizioni di perforazione, proprietà del fango e temperature fino a 350° F.

Premium fornisce una gamma completa di pistoni per pompe a fango per pompe triplex e duplex.

- Pistoli ad alta temperatura

- Pistoli di gomma sostitutivi

- Uretano di lunga durata

- Pistole a legame

- Toro. Pistole per il naso

Caratteristiche:

- Per tutte le trivellazioni

- Operazioni Alta resistenza alla trazione

- Temperatura massima di funzionamento 350°F

- Pompa di fango ad alta pressione

- Servizio

Pistoli legati all'uretano

Questi pistoni sono costruiti in uretano, legato a un mozzo di metallo solido.

Caratteristiche:

- Per tutte le operazioni di perforazione

- Temperatura massima di funzionamento 120 ̊C

- Servizio pompe ad alta pressione

- Servizio esteso

Pistoli di gomma sostituibili

PremiI pistoni di gomma sostituti sono realizzati con gomma nitrile per resistere all'estrusione e all'abrasione.Le dimensioni disponibili sono da 3′′ a 71⁄2′′ e le serie sono A, B, K e L. Se la flangia non è usata oltre questi segni, può essere installato kit di gomma Dispositivo anti-estrusione del tessuto riduce l'estrusione della gomma anche a pressione massima nominale

Caratteristiche:

- Alta resistenza alla trazione

- Per tutte le operazioni di perforazione

- Temperatura massima di funzionamento 160 ̊C

- Prolungata durata di vita

Pistola a doppio verde

Il pistone Green Duo è un pistone a doppio durometro legato che è altamente resistente all'abrasione e alla rottura.La costruzione adesiva resiste all'estrusione sotto pressione e limita il movimento per ridurre l'accumulo di calore.

Il pistone Green Duo è raccomandato per sistemi con fango a base di olio o sintetico.Il pistone Green Duo non è raccomandato per il pompaggio di acqua limpida o di acqua di mare a causa della mancanza di lubrificazione di questi fluidiCome per tutti i pistoni di uretano, il requisito di retroalimentazione è raccomandato di 14 gal/min o più per ciascun pistone.

Caratteristiche:

- Resistenza alle temperature fino a 120 ̊C

- Può funzionare a pressioni fino a 6300 psi

- il fabbisogno di reflusso è pari o superiore a 14 gal/min per ciascun pistone

- Non raccomandato per il pompaggio di acqua limpida o di acqua di mare a causa della mancanza di lubrificazione di questi fluidi

Al fine di soddisfare i requisiti tecnologici di perforazione per l'alta pressione della pompa e il grande spostamento nei giacimenti petroliferi, progettati e fabbricati F-500, F-800, F-1000, F-1300, F-1600, F-1600L,F-2200 e F-2200 pompe per fango di grande potenza e F-1600HL,F-2200HL pompa ad alta pressione basata sui suddetti tre tipi di pompe di fango serie F che hanno formato pompe di fango triplex a azione singola serie F completi.Pompe a fango leggere della serie F1-1600 e pompe a fango a cinque cilindri di grande potenza QDP-3000 progettate da Bomco.

Le nostre pompe per fango sono famose per la tecnologia avanzata, la qualità affidabile e le prestazioni straordinarie che sono approvate dai clienti nazionali ed esteri.Le nostre pompe per fango sono state esportate in dozzine di paesi e aree., quali Russia, Thailandia, India, Oman, Egitto, Australia, Pakistan, Kazakistan, Messico, Indonesia, Uzbekistan, Turkmenistan, Regno Unito, Stati Uniti e Canada,ecc. che sono più attrezzati per le piattaforme e più esportati.

Caratteristiche tecniche

· Pompe a fango F-1300, F-1600, F-1300L e F-1600L

ha una pressione di pompa massima di 34,5 MPa (~5000 psi) e uno spostamento di 46,5 L/s con una linea di innesco di Φ180 mm.Questi due modelli sono la prima scelta per la trivellazione media e profonda come componente assortito.

· le pompe di fango F-1600HL, F-2200HL ad alta potenza e alta pressione sono state sviluppate per soddisfare i requisiti tecnologici di perforazione del pozzo in acque profonde offshore e terrestre e orizzontale,soprattutto nelle zone desertiche.

· Le pompe di fango leggere della serie F1-800, F1-1600 sono di nuova concezione.l'avanzamento di un volume e di un peso minori appropriati per le piattaforme di lavoro in palude e piattaforme di sollevamento per elicotteri;.

· QDP-3000 pompa di fango a cinque cilindri con grande potenza, alta pressione, grande dislocazione, piccole dimensioni, peso leggero, particolarmente adatta per piattaforme offshore e navi da trivellazione.

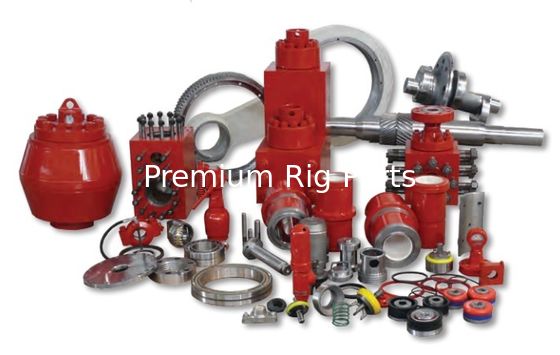

F1 - Pompe di fango per trivellazione della serie

Le pompe per fango per perforazione della serie F1 comprendono sistema di alimentazione, sistema di spruzzatura, sistema di lubrificazione e sistema di ricarica.

Ⅰ- Fermare l' alimentazione.

Tecnico caratteristiche

· ingranaggi a spine di aringhe con denti continui, la macinazione degli ingranaggi è carburante e indurente, il che migliora la capacità di resistenza alla corrosione.

· Dotato di albero motore di tipo blocco e di macchinario completo con vantaggi di eccellente equità, funzionamento regolare e minore vibrazione e rumore.

· La base dell'albero principale utilizza la struttura "non-cap", che può modificare la condizione di forza dei bulloni nell'albero principale,

e migliora l'affidabilità.

· La guida della testa trasversale sostitubile e la testa trasversale adotta metallo speciale per la spruzzatura;

· Il telaio è realizzato in piastra di acciaio saldato per fornire al telaio una elevata resistenza, una buona rigidità e un peso leggero;

· La struttura a doppia tenuta per la barra di prolungamento fornisce una buona tenuta.

· L'estremità di alimentazione utilizza il sistema di lubrificazione combinato di lubrificazione forzata e di lubrificazione da spruzzo.

Ⅱ- Fusoliera

Caratteristiche tecniche

· Ogni parte di tenuta adotta la compattazione di rigidità e ha una buona tenuta ad alta pressione;

· L'estremità verticale del fluido presenta buone prestazioni di aspirazione;

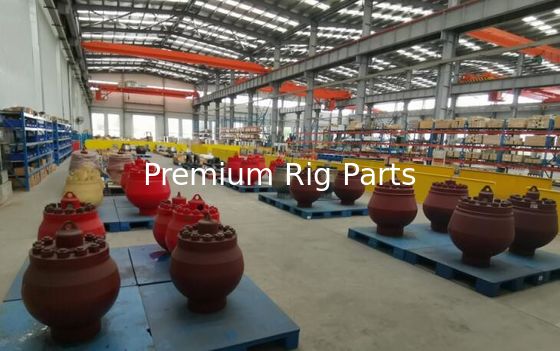

· All'uscita di scarico sono installati ammortizzatore di scarico, valvola di scarto e scarico a cinque vie.

Ⅲ. Sistema di spruzzatura

Questo sistema è costituito principalmente da una pompa di spruzzatura, un serbatoio di acqua di raffreddamento e un tubo di spruzzatura, la cui funzione è quella di raffreddare e lavare il rivestimento e il pistone in modo da prolungare la loro vita utile.

La pompa a spruzzo centrifuga è azionata da un motore separato e raffreddata e lubrificata con acqua.

ⅣSistema di lubrificazione

L'olio a pressione viene trasportato attraverso una condotta di lubrificazione, una testa trasversale, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico, un tubo di scarico.Barre intermedie e tutti i cuscinetti da una pompa dell'olio di ingranaggio all'interno dell'esterno del telaio per realizzare la lubrificazione forzataLa condizione di funzionamento della pompa dell'olio può essere compresa dal manometro dietro il telaio.

ⅤSistema di ricarica

Per evitare che si verifichi una serratura d'aria per una bassa pressione all'ingresso della pompa, ogni pompa di fango è dotata di un sistema di carica completo.valvola farfalla e collettore corrispondenteLa pompa di ricarica è azionata da un motore indipendente e montata sul collettore di aspirazione della pompa di fango.
